| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | UPD02A-BXX-XXXX |
| ドキュメント: | 2.54mm pitch Standard POGO ...EC.pdf |
| 最小注文数量: | 5000 |
| 価格: | $0.8-$3 |
| パッケージの詳細: | PE |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | スプリング式コネクター | ピッチ: | 2.54MM |
|---|---|---|---|
| タイプ: | 右角 | 材料: | 鉛のないC6801,SUS304,THN |
| スプリングフォース: | 80g+/-20g | 作業するオオカミ: | 1.0mm |
| 流動: | 3A | Volatge: | DC12V |
| 試験寿命: | 100,000の周期 | 接触抵抗: | 50ミリオーム最高 |
| 塩噴霧試験: | 48H | プロダクト実用温度: | 260°C±5°C 20秒±2秒 |
| ハイライト: | 青銅のスプリングロードコネクタ,スプリング・ロード・コネクタ 2.54mm ピッチ,右角ポゴピンコネクタ 16Pin |
||

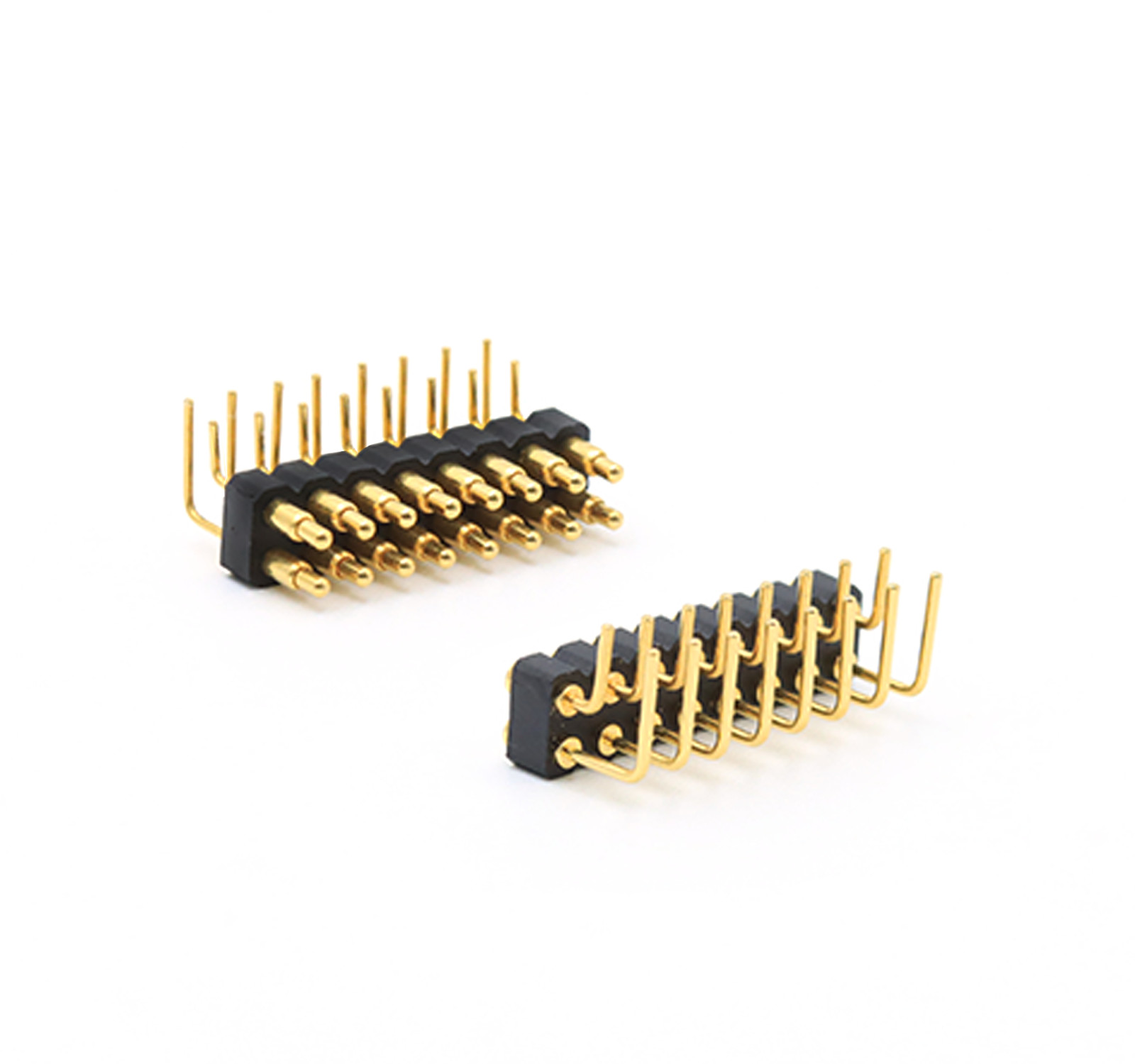

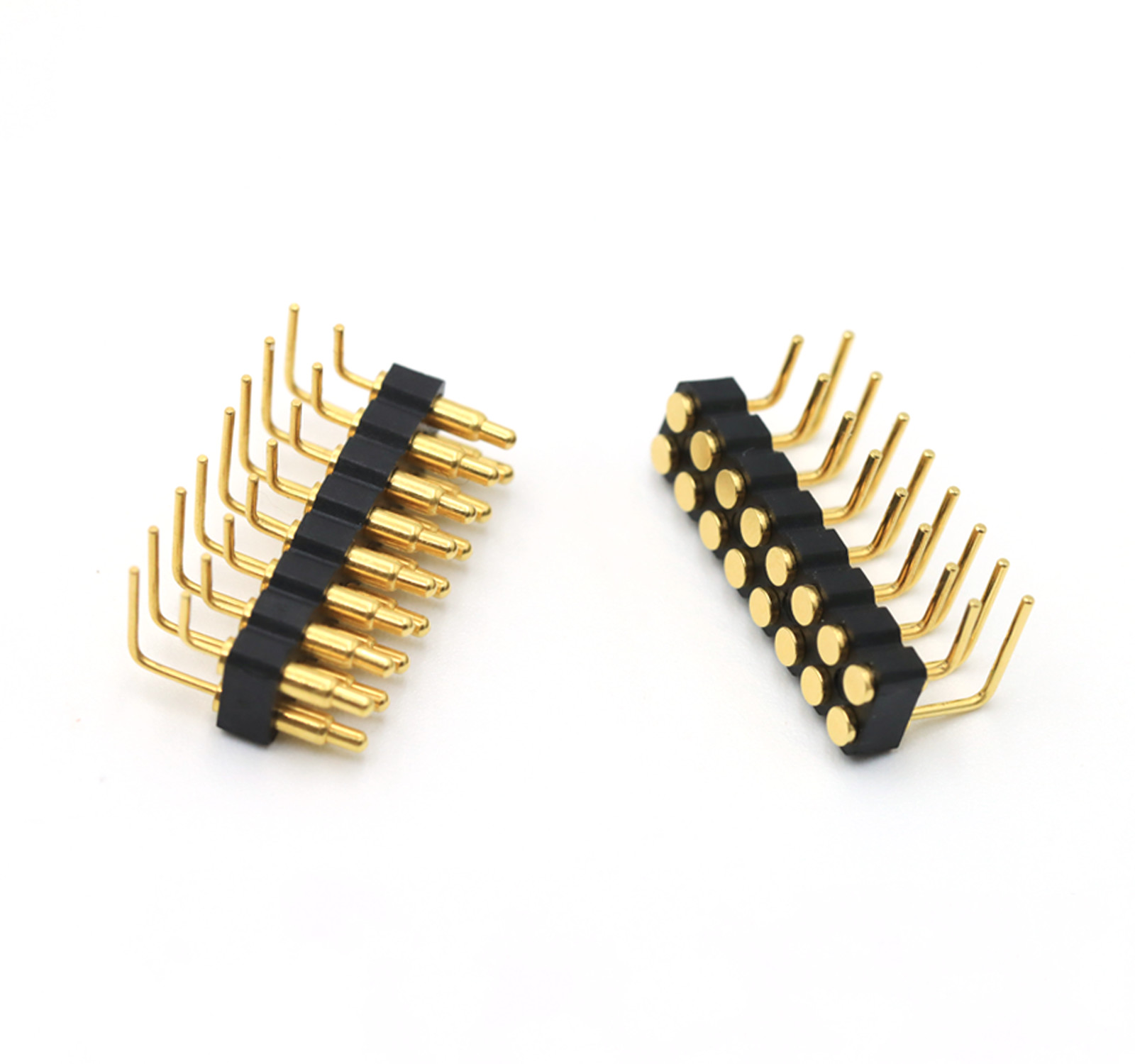

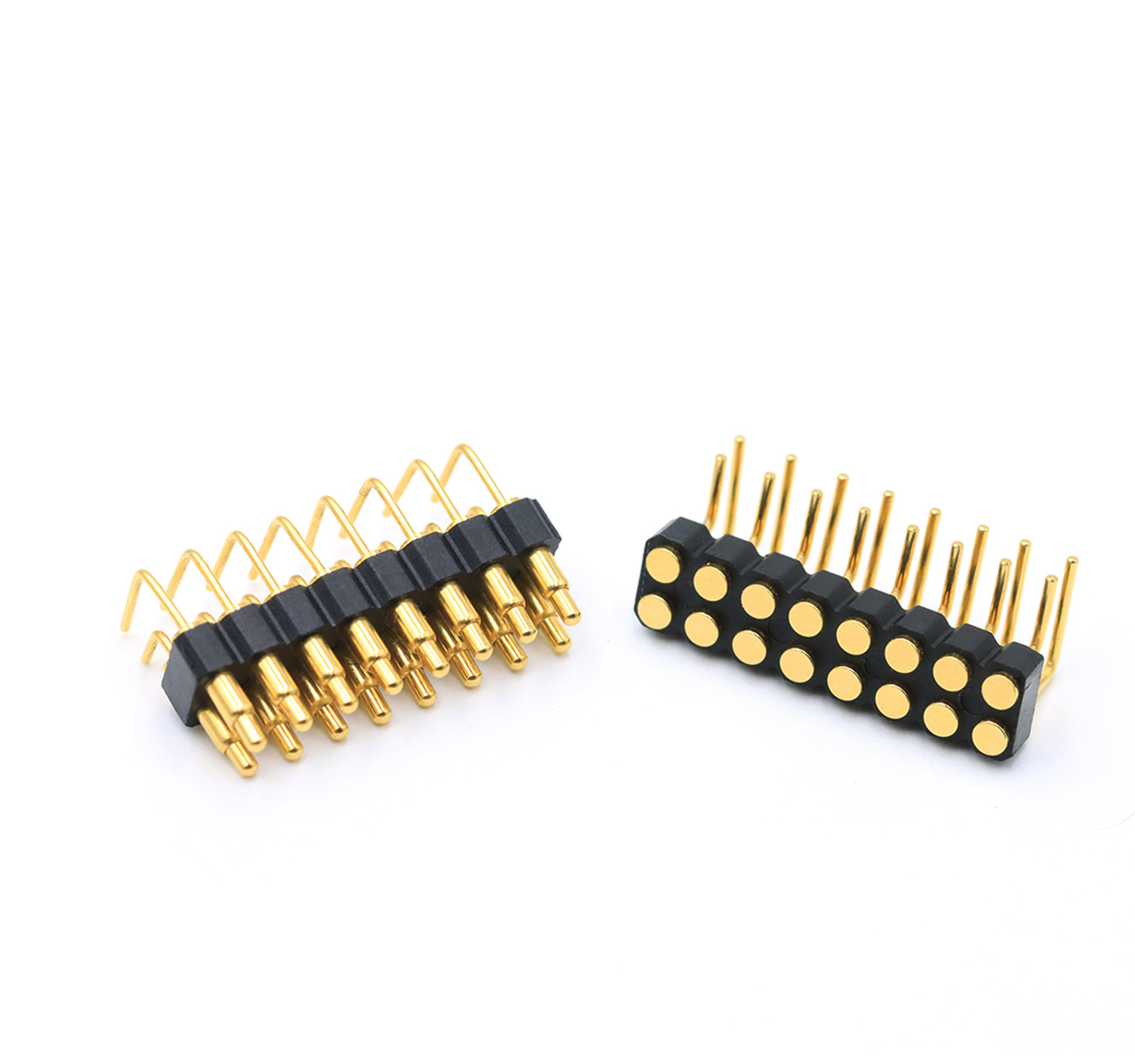

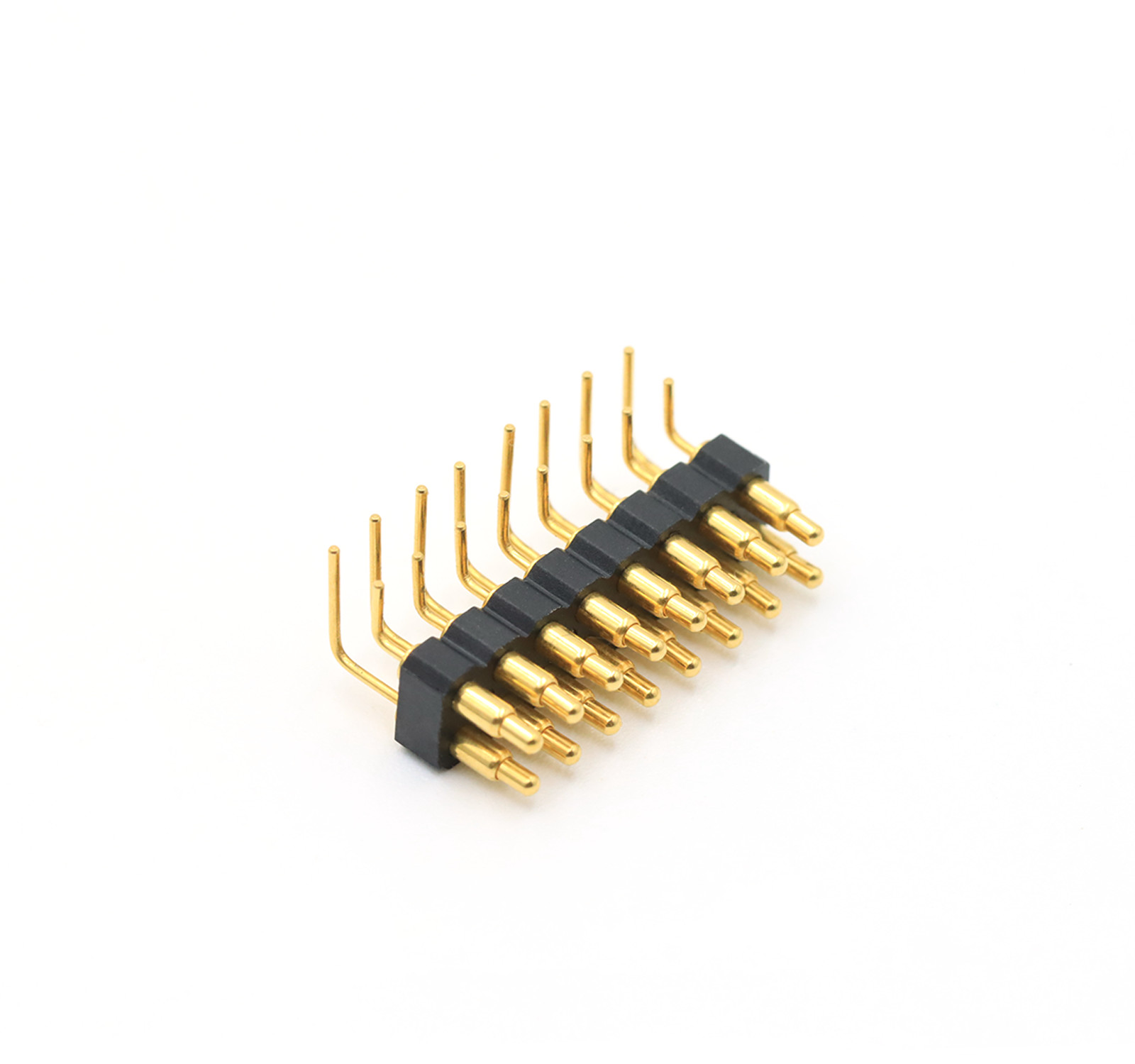

青銅のスプリング探査機 右角ポゴピン接続器 2.54mmピッチ 16Pin 男性 女性
ポゴピンには曲がった尾のデザインがあり,スペースが限られたアプリケーションに多用性を高めます.
主要な利点は以下の通りです.
1空間最適化
折りたたみの尾は,コンパクトなPCBレイアウトや緊密なアセンブリで柔軟な位置付けを可能にします.
直のピンが他のコンポーネントに干渉する設計に最適です
2配線オプション
尾は,直接電線に溶接できる (PCBパッドの代わりに),以下を可能にする:
- カスタムケーブル接続
モジュール型または再処理可能な設計
移動可能な部品 (例えばヒンジメカニズム) の負担緩和
3機械的安定性
曲がった尾は動的な環境でストレスの分布を直線ピンと比較して改善することができます.
材料
プルーンジャー:鉛のないC6801,プラチング:01~99 μ" Au over 60~100 μ" Ni.
バレル:鉛のないC6801,塗装:01~99 μ" Au over 60~100 μ" Ni.
スプリング: SUS 304ステンレス鋼,プラチング: 1 μ" (腐食耐性のためにAUまたはNi).
ハウジング:ブラックHTN (高温ナイロン) +30%ガラスファイバー,UL94V-0炎症性評価
メカニカル仕様
スプリング・フォース: 80g ± 20g 1.0mm 動作動力で
フルストローク 1.2mm
メカニカルライフ: ≥10,000サイクル
電気仕様
定電流と電圧: DC 12V,最大3A
接触抵抗: 作業高度で ≤50mΩ
許容性
長さ: ±0.15mm
直径: ±0.05mm
角度: ±2°
環境性能
動作温度: -40°C~+130°C (24時間以内)
溶接熱耐性:260°C ±5°C 20秒 ±2秒間
適合性: ROHSとREACHに適合する
塩噴霧試験: 48時間 (耐腐蝕性検証)
主要な特徴と応用
高耐久性: 耐磨性と腐食性のために10,000サイクル以上,堅固な塗装 (Au/Ni)
高温耐性:厳しい環境 (130°Cまで) に適しています.
精密メカニクス: 厳格な許容は信頼性の高い電気接触を保証します.
鉛無料で適合:環境規制 (ROHS/REACH) に適合する.
注記:
1. 最良の使用効果を確保するために,作業高度に従って操作してください.
2薬剤の使用注意事項
工学図によると,最大許容圧縮は超えてはならない.
溶接時間は3~5秒で,温度は380~420°Cに適しています.短時間で製品を処理することは許されない 繰り返し溶接を複数回行う
オーブンの温度400〜500°Cの範囲に適応
適用末端を設計する際には,合理的にポポピンの圧縮空間を避けるようにしてください.
3単列ピンの場合は20以上,二列ピンの場合は40以上,その他の特殊要件については,技術サポートにご相談ください.
ポゴピンコネクタの組成
2.54mmピッチのポゴピンコネクタのパラメータリスト:
|
名前
|
ポゴピンコネクタ
|
|
タイプ
|
右角
|
|
性別
|
男性/女性
|
|
ピン番号
|
16ピン
|
|
ピッチ
|
2.54ミリ
|
|
隔熱器
|
BKAck HTN+30GF UL94 V-0
|
|
スプンジャー
|
鉛のないC6801
|
|
バレル
|
鉛のないC6801
|
|
春
|
SUS 表面処理
|
|
プラスチックの高さ
|
2.5mm
|
|
スプリングフォース
|
80g+/-20g 1.0mm の動作筋で
|
|
フルストーク
|
1.2mm
|
|
生命テスト
|
100サイクルの数
|
|
定数電流
|
3A マックス
|
|
電圧 |
DC 12V |
|
接触抵抗 |
最大50ミリオーム
|
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
双列 2.5mm ハウシング 右角 男性 春装 Coネクター:
双列 2.5mm ハウシング 右角 女性 装着 Coネクター:
標準2.54mmピッチポゴピンコネクタ
適用分野:
私たちの利点とあなたの選択:
.UPEプロのカスタマイズされた高電流ポゴピン 15A-30Aシリーズで,大量生産されています.
.UPEは,SMT/DIP/Right Angle/Solder Cupを搭載した標準的な2.0mmおよび2.54mmピッチの男性および女性2pin-40pinポゴピンコネクタを開発しました.
.ポゴ・ピン・ライフ・テスト 最大1000万回
.すべての製品は HF,RoHS REACH 標準を通過できます
.商品の配送前に100%電気テストレポートを提供.
.オーダーメイドの様々な形が用意されています 小型の構造と高電流です
なぜ顧客はUPE?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
磁気ケーブルコネクタの注文を配置する方法
* 図面やサンプルを送信します
* プロジェクト評価を行います
試料を作って送ります
試料が良いと思うなら 30%の預金で注文してください
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* 商品を宅配会社に配達します
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
輸送:
疑問は union@upetech.net に送信してください
