| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | 6ピンの溶接カップのスプリングロードコネクタ |
| 最小注文数量: | 5000 |
| 価格: | $5-$7 |
| パッケージの詳細: | PE |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | はんだのコップのコネクター | ピン番号: | 6ピン |
|---|---|---|---|
| 材料: | ブラス,SUS304,ブラック HTN | 生命テスト: | 50千回数分 |
| 表面処理: | 黄金塗装 | 接触抵抗: | 50mΩ 最大 (PIN) |
| 塩噴霧試験: | 48H | リフロー温度: | 265° 4~5秒 |
| ハイライト: | カスタマイズされた溶接カップ接続器,スプリングロード 6ピンポゴコネクタ,6ピンポゴコネクタ カスタマイズ |
||

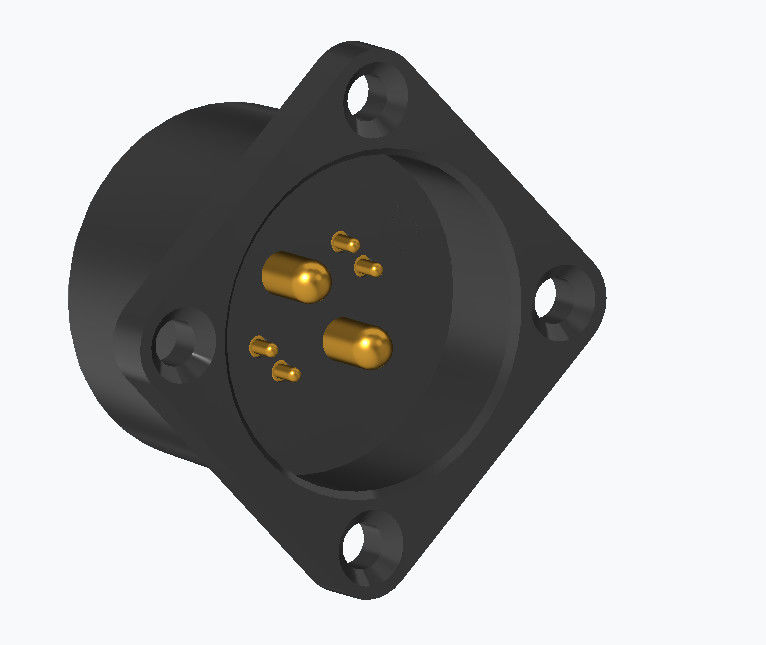

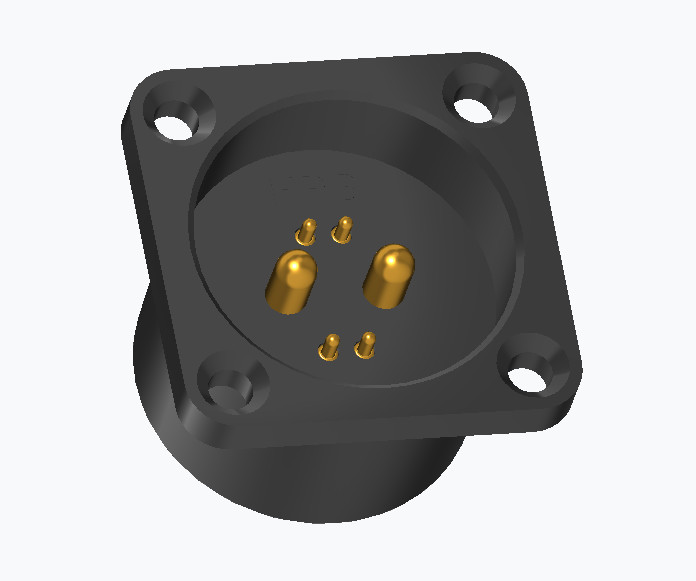

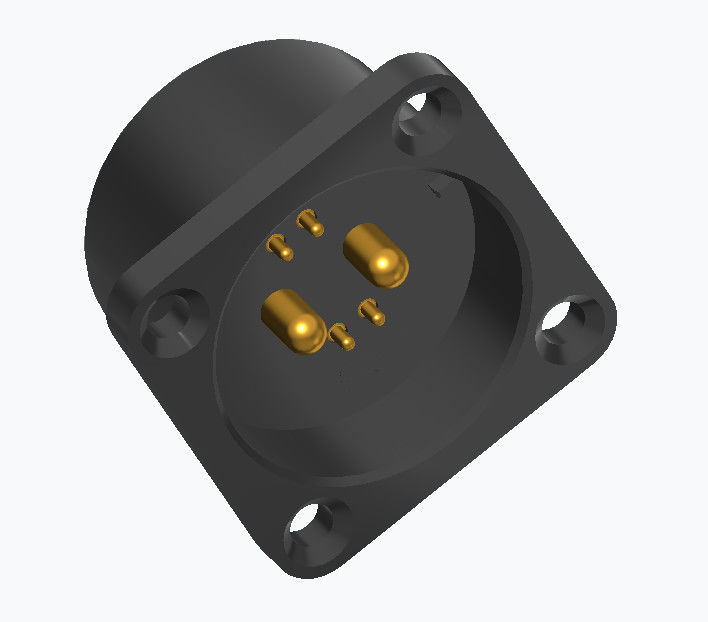

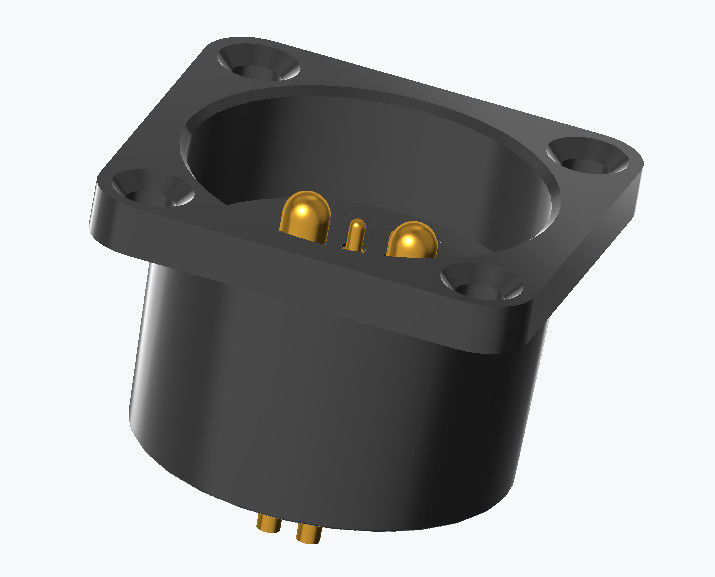

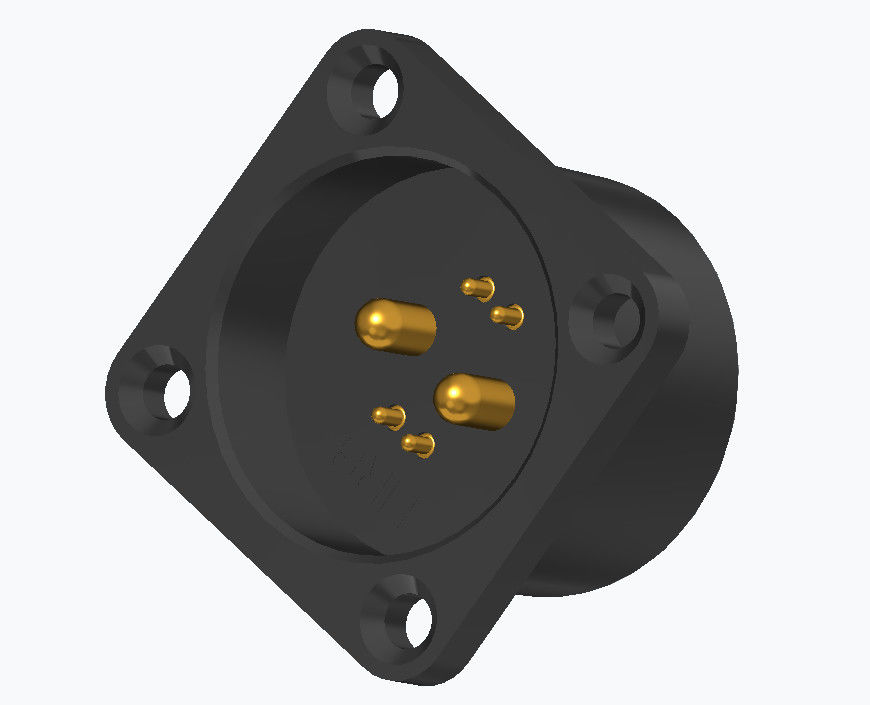

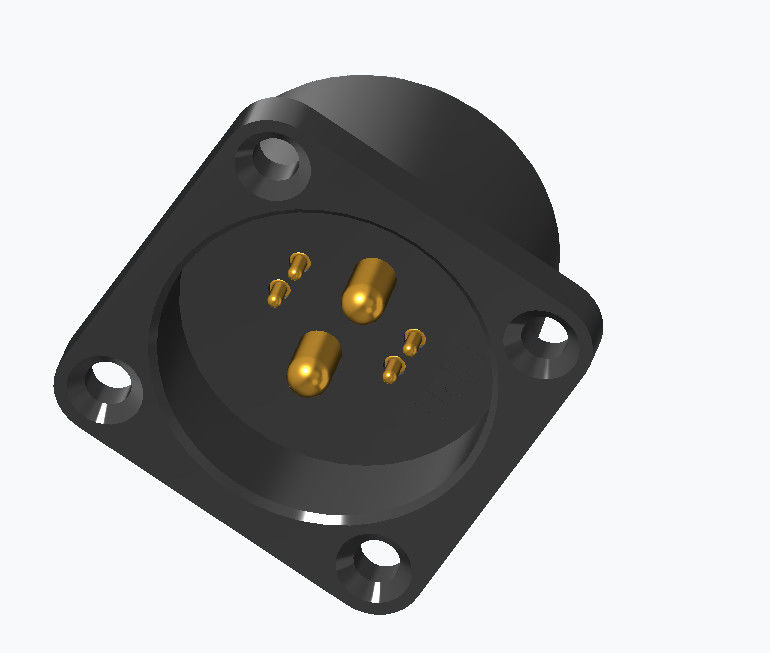

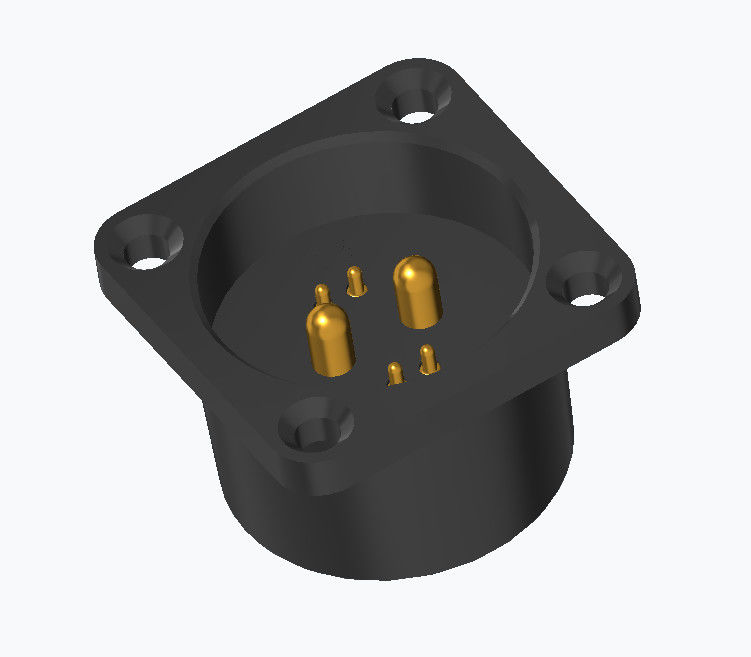

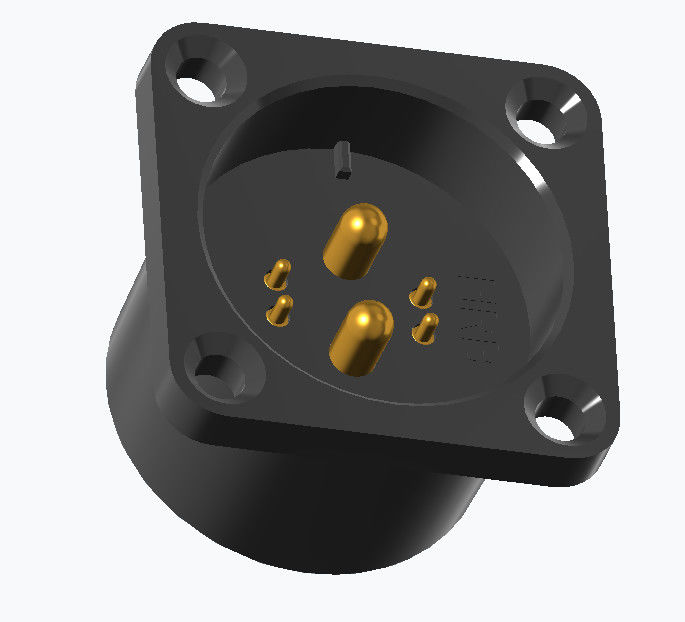

カスタマイズされた円形6ピン 男性女性溶接カップ 春装ポゴピンコネクタ
ユニオン・プレシジョン・エレクトロニック・リミテッド (UPE)専門職であるオーダーメイドメーカー専門はポゴ・ピンそしてポゴ・ピン・コネクタこの会社は,世界で最も競争力のあるサプライヤーとして認められています.スプリング式接続器中国では,ハイテクアプリケーションの幅広い分野に対応しています.
UPEは主要なメーカーについてポゴ・ピンそしてスプリング式接続器,レバレッジ先進的な生産技術そして厳格な品質管理グローバル産業に奉仕する
安全で信頼性の高い製品で顧客のニーズを満たすことを目指しています. また,カスタマイズされたサービスを提供しています.短い製品開発サイクルで顧客の設計ニーズを満たすために安定した品質のサンプルを迅速にカスタマイズすることができます.
UPEスプリング式コネクタの利点:
スプリング式コネクタは,スプリングピンまたはポゴピンとして知られ,いくつかの利点があります.
信頼性:CLIP技術を使用したUPEポゴピンは,振動や機械ショックにさらされる環境でも一貫して信頼性の高い電気接続を提供します.
コンパクトデザイン:小さくて狭いスペースに収まるので 現代のコンパクトな電子機器に最適です
柔軟性ポゴピンは表面の変化に適応し,交配表面が完璧に並べられていない場合でも安定した接続を保証します
使いやすさ簡単に設置し メンテナンスできます
耐久性:耐久性 を 高め て 耐える よう 設計 さ れ て い ます
スプリング・ロード・ポゴ・ピン・コネクタのパラメータ性能
|
部品の名称 |
パラメータ性能表 |
|||
|
バレルマテリア |
青銅 |
ベリリウム銅 |
リンゴ 銅 |
|
|
プルーンジャー材料 |
青銅 |
ベリリウム銅 |
リンゴ 銅 |
ステンレス鋼 |
|
春期オプション |
スタインレ |
音楽のワイヤー |
|
|
|
塗装要件 |
ゴールド・オー
|
シルバー・アグ
|
パラジウムニッケル (Pd-Ni) |
|
|
定位電流 |
1A,2A,3A,5A,15Aまたは30A (異なる構造物) |
|||
|
定位電圧 |
DC 12V 24V |
|||
|
接触抵抗 |
30mΩ 最大50mΩ (静止) |
|||
|
生命テスト |
501000 サイクル ミニ 1000 サイクル マックス |
|||
|
Rエフロー・テンプ |
265° 4~5秒 |
|||
|
POGO PIN の信頼性テスト |
||||
|
保持力 |
時速500±50のサイクリングで50サイクルの最小数 |
|||
|
湿度 |
EIA-364-31,試験方法II,条件A 試験者による相対湿度との結合接続90%から95%RH,温度40°C± 2°C相対湿度 96 hアール |
|||
|
溶接熱耐性
|
EIA-364-56,第5手順,レベル2 265°C+10/-0°C30~35秒間
|
|||
|
塩スプレー
|
EIA-364-26,試験条件 B 試験者 5±1%の塩溶液にマッチした接続器 濃度 35+1°C/-2°C48時間 |
|||
|
スプリングフォース試験
|
正常力試験手順 作業高度100g±20g
|
|||
|
温度寿命
|
EIA-364-17,試験方法 A,条件 4,試験時間条件 A 試験対象は交尾 85 に接続する°C± 2°C96時間 |
|||
|
溶接可能性
|
EIA-364-52 265±5 に浸透する°C, 60/40±5% Sn/pb 溶接 4,0~5,0秒間 |
|||
|
接触抵抗
|
EIA-364-23 最大100mAの試験電流で接触抵抗を測定する最大電圧 20 mV |
|||
ポゴ・ピン・コネクターは6つの部品で構成されています:プランジェル,バレル,スプリング,セラミック・ビーズ,ハウジング,キャップ
参照のためにパーソナライズされたポゴピンコネクタの一部:
スプリング・ロード・コネクタの適用:
1消費者電子機器
スマートフォン,タブレット,ウェアラブル (バッテリー接続,ドッキングステーション用)
ノートPC (キーボードやタッチパッドなどのモジュール部品用)
2試験・測定装置
. 自動試験装置 (ATE) 自動試験装置
. PCBの回路内試験 (ICT) と機能試験 (FCT)
3医療機器
携帯医療機器 (例えば,血糖計,ECGモニター)
. 信頼性の高い接続を必要とする使い捨て/再利用可能な探査機
4自動車・航空宇宙
ボート診断 (OBD) 接続器.
航空機器のテストと 飛行中のエンターテイメントシステム
5産業・ロボット工学
ロボット腕や自動化システムで 断断可能なソリューションが必要です
産業用センサーと制御モジュール
6エネルギーとバッテリーシステム
バッテリーパック (ドローン,電気自動車など)
太陽電池パネルの相互接続
7データと電信
高速データ転送 (例えば,サーバーのバックプレーン)
.RFとアンテナ接続
F についてAQ
1なぜ我々を選んだのか?
100%の誠意をもって,私たちの会社は製品や販売後,あなたのために最高のサービスを提供します.我々は,最も合理的な引用を提供して,あなたの図面または要求に応じて高品質のサンプルを設計します.販売後,すべての顧客に保証を提供します.
2商品をカスタマイズできますか?
私たちは,あなたのためにカスタマイズまたはあなたのためにデザインすることを非常に喜んでいます. 図面またはサンプルを私たちに提供してください,そして製品についてのあなたの特別な要求を教えてください.我々は,あなたの要求に応じてできるだけ早くカスタマイズすることができます.
3試料はいくらになる?
ストックアイテムの場合,私たちは顧客にサンプルを無料で提供しますが,あなたは貨物を負担する必要があります.
適正な費用を請求し,サンプル料金の合理的な割合を返金します.
4- 配達時間は?
配送時間は,顧客の注文の量と難易度によって異なります.通常,ストック商品は3日以内に配達され,カスタマイズされた製品は2週間以内に配達されます.
5会社の品質管理はどうだ?
品質は,材料から配達まで,私たちの会社で最も重要です.企業にはIS09001を取得し,これを保証します.
磁気ケーブルコネクタの注文を配置する方法
* 図面やサンプルを送信します
* プロジェクト評価を行います
試料を作って送ります
試料が良いと思うなら 30%の預金で注文してください
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* 商品を宅配会社に配達します
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
