| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | VIS070A-251455-AXX-XXXX / VIS070B-250041-AXX-XXXX について |
| ドキュメント: | VIS070A-251455-AXX-XXXX.pdf |
| 最小注文数量: | 5000 |
| 価格: | $5-$7 |
| パッケージの詳細: | PE |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 8ピンポゴコネクタ | ピッチ: | 2.54MM |
|---|---|---|---|
| ピン番号: | 8PIN | 材料: | 鉛のないC6801,SUS304,ブラックHTN |
| スプリングフォース: | 80g±20g 1.2mmの作業高度で | フル1 ストーク: | 1.4mm |
| メカニカルライフ: | 20000サイクル ミニ.. | 流動: | 3A |
| 電圧: | DC12V | 接触抵抗: | 50mΩ 最大 (PIN) |
| 塩噴霧試験: | 48H | ||
| ハイライト: | 3A 8ピンポゴコネクター,8ピンポゴコネクタ サイドマウント,横に装着されたスプリングで装着されたピン接続器 |
||

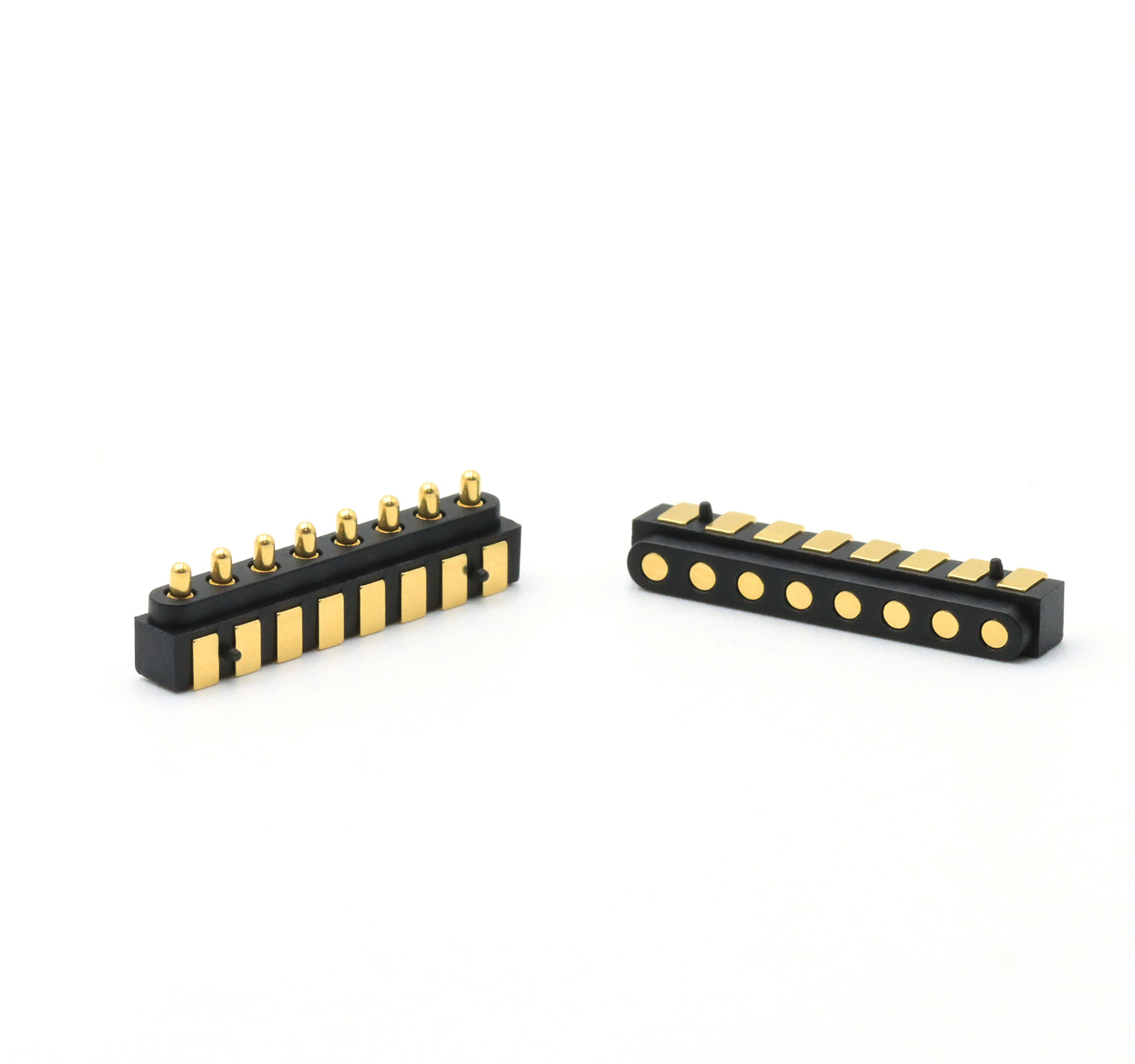

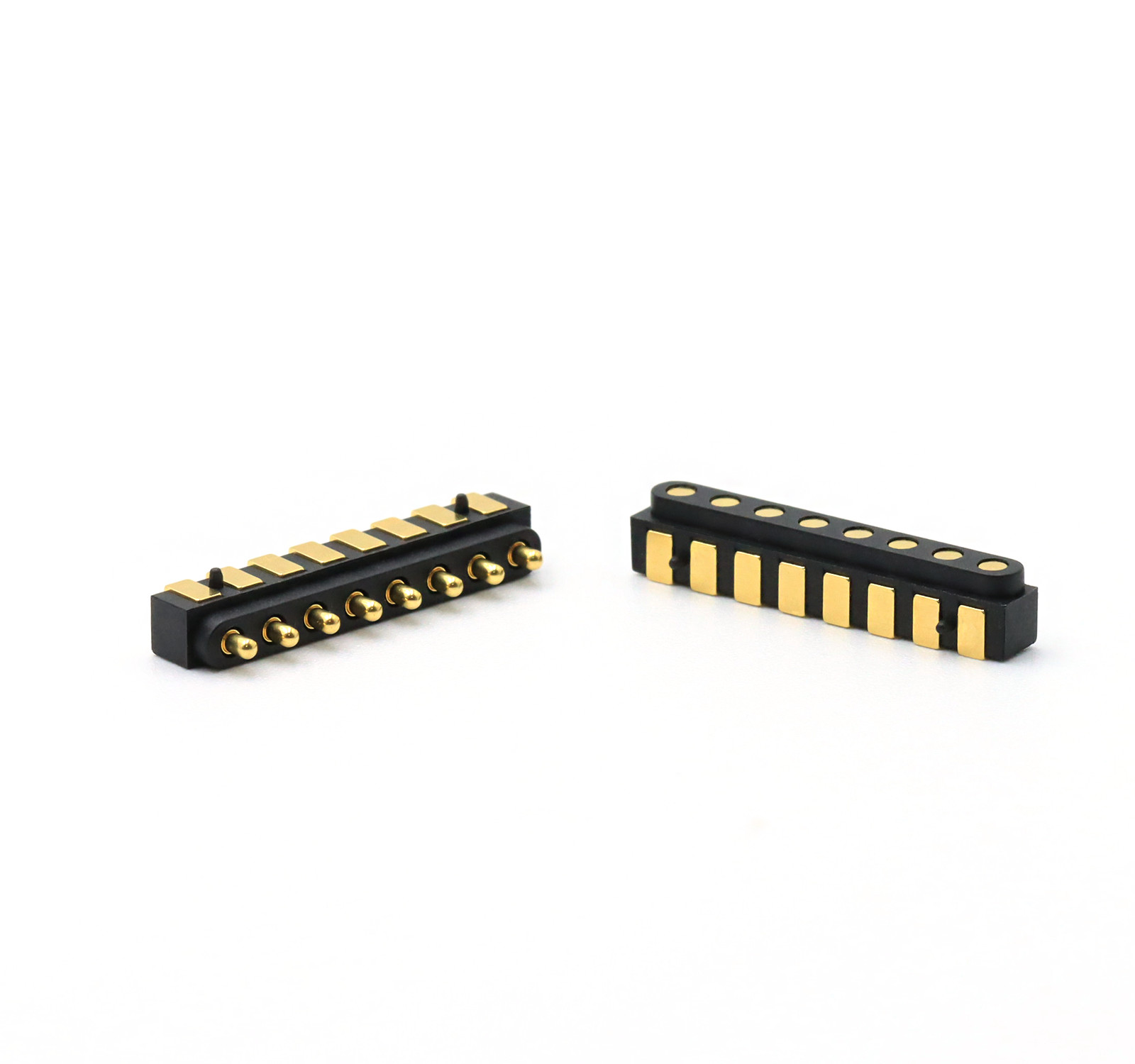

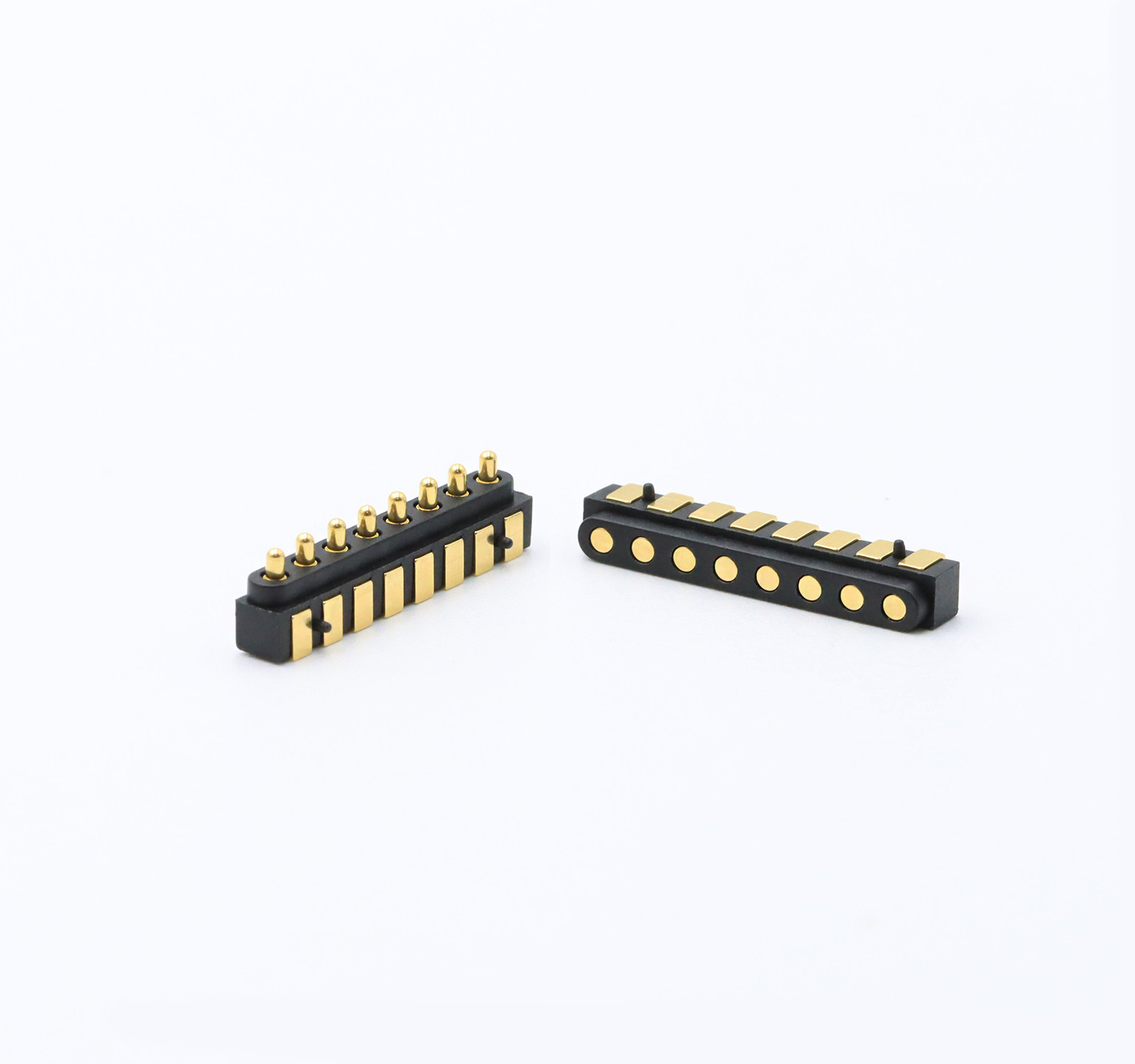

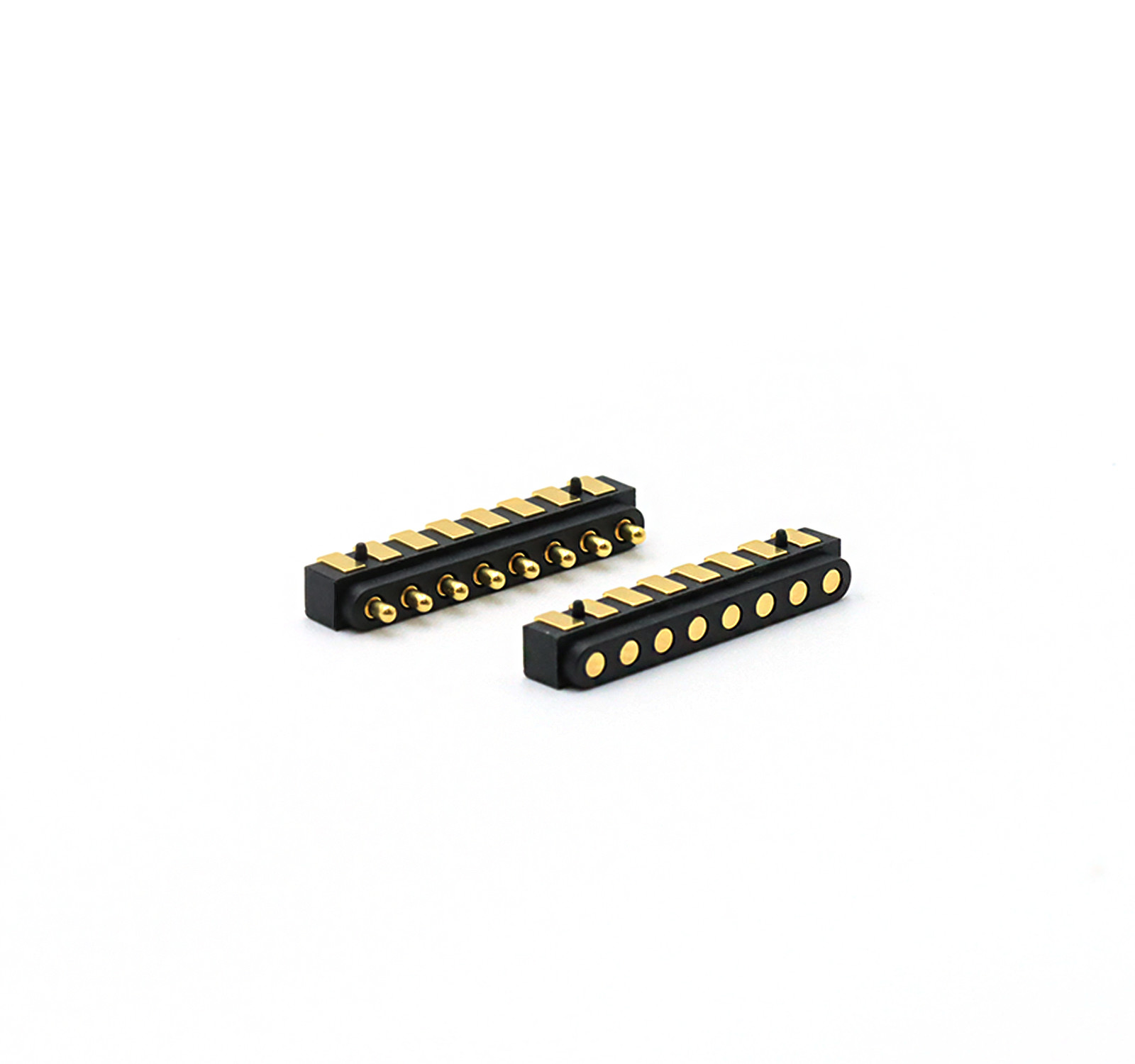

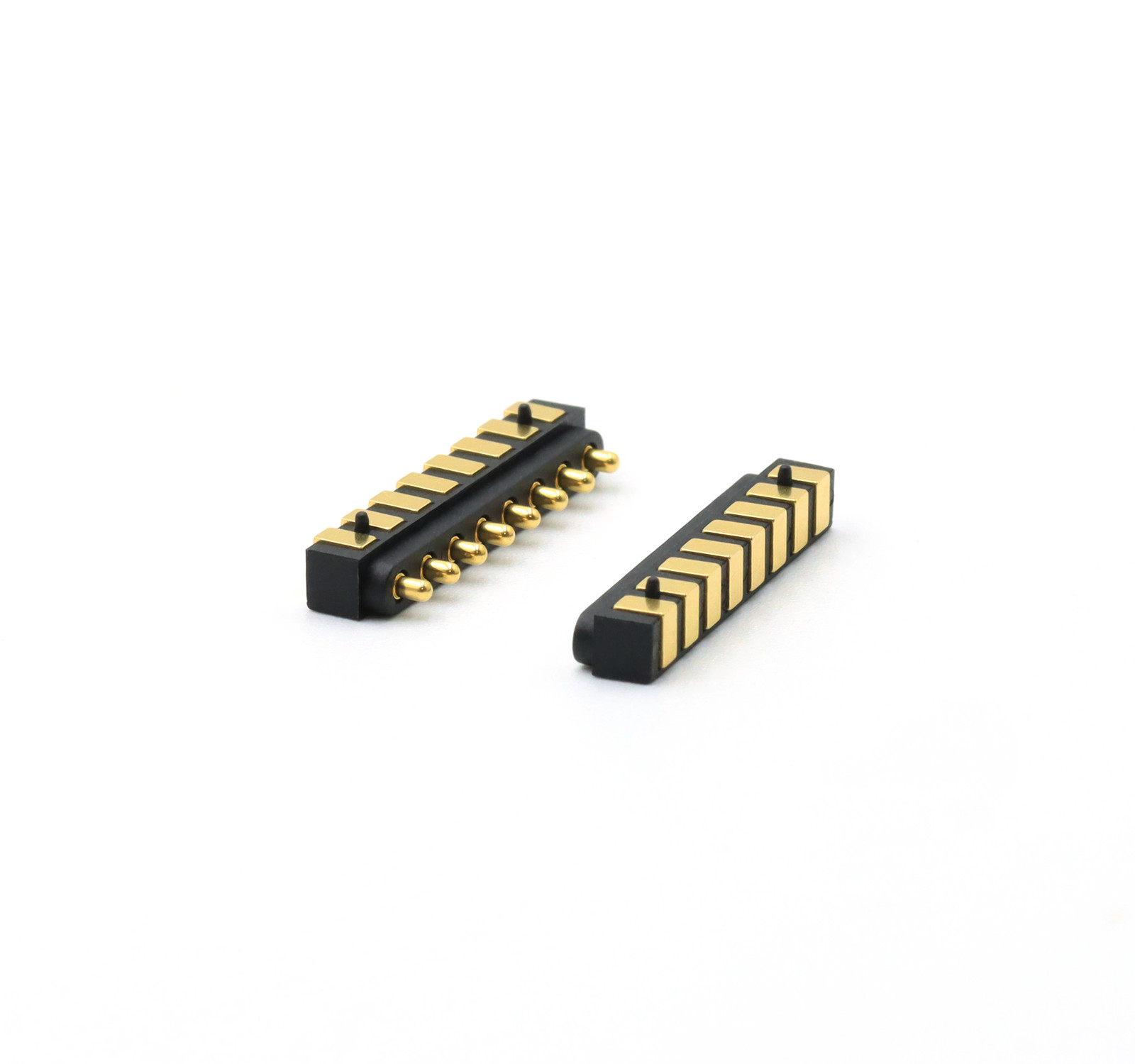

鉛のないC680 2.54mmピッチ 8ピン側付けのスプリング装荷式コネクタ 3A.UPEはプロのカスタムメーカーです. POGO PIN,POGO PINコネクタ,スプリング指指,様々な探査機を含むコネクタ部品の製造です.異なる製品とソリューションは,異なる顧客のニーズに応じて設計することができます
UPEスプリング式コネクタの利点:
スプリング式コネクタは,スプリングピンまたはポゴピンとして知られ,いくつかの利点があります.
信頼性:CLIP技術を使用したUPEポゴピンは,振動や機械ショックにさらされる環境でも一貫して信頼性の高い電気接続を提供します.
コンパクトデザイン:小さくて狭いスペースに収まるので 現代のコンパクトな電子機器に最適です
柔軟性ポゴピンは表面の変化に適応し,交配表面が完璧に並べられていない場合でも安定した接続を保証します
使いやすさ簡単に設置し メンテナンスできます
耐久性:耐久性 を 高め て 耐える よう 設計 さ れ て い ます
私たちの利点とあなたの選択:
UPEプロのカスタマイズされた高電流ポゴピン 15A-30Aシリーズで,大量生産されています.
UPEは,SMT/DIP/Right Angle/Solder Cupを搭載した2.54mmピッチの標準的な男性および女性2pin-40pinポゴピンコネクタを開発しました.
ポゴ・ピン・ライフ・テスト 最大1000万回
すべての製品は HF,RoHS REACH 標準を通過できます
商品の配送前に100%電気テストレポートを提供.
オーダーメイドの様々な形が用意されています 小型の構造と高電流です
なぜ顧客はUPE?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
8ピンの横に装着された男性と女性用スプリング装着のポゴピンコネクタの図面サイズ:
スプリング・ロード・コネクタのパラメータ性能
|
名前 |
8ピンの横のスプリング装着コネクター |
|
スプンジャー |
鉛のないC6801,60~100U以上のXXU"ミナウを塗装 |
|
バレル |
鉛のないC6801,60~100U以上のXXU"ミナウを塗装 |
|
春 |
SUS304 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
スプリングフォース |
80g±20g 1.2mmの作業高度で |
|
フル1 ストーク |
1.4mm |
|
メカニカルライフ |
20000サイクル ミニ.. |
|
流動 |
3A |
|
電圧 |
DC 12V |
|
レイアウトの許容度 |
±0.05mm |
|
接触抵抗 |
50m マックス (PIN) |
|
動作温度 |
-40°C~+130°C 24時間以内に |
|
売る 抵抗 |
260°C±5°C 20秒±2秒 |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
ポゴ・ピン・コネクターは6つの部品で構成されています:プランジェル,バレル,スプリング,セラミック・ビーズ,ハウジング,キャップ
参照のためにパーソナライズされたポゴピンコネクタの一部:
製品用分野:
