カスタマイズされたダブル列右角 6ピンスプリングロードポゴピンコネクタ

ブランド名:	UPE
モデル番号:	UPD02A-BXX-XXXX
Moq:	5000
価格:	$0.8-$3
パッケージングの詳細:	PE
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

ISO9001

ドキュメント:

2.54mm pitch Standard POGO ...EC.pdf

名前:

右角ポゴピンコネクター

タイプ:

直角

材料:

C3604,SUS304,THN について

ばね力:

70g+/-20g

現在:

電圧:

DC12V

試験寿命:

100,000サイクル

接触抵抗:

50ミリオーム最高

塩スプレーテスト:

48時間

プロダクト実用温度:

260°C±5°C 20秒±2秒

供給の能力:

5KPCS/日

ハイライト:

2列のポゴピンコネクタ

右角6ピンポゴコネクタ

バネ付きのpogoのピンコネクタ

製品説明

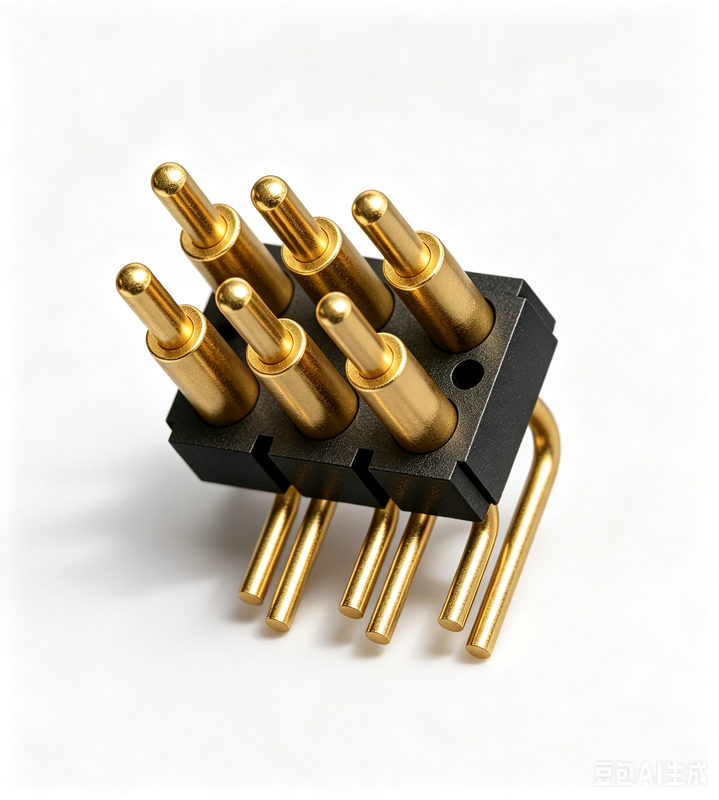

カスタムダブルロー右アングル6ピンバネ式ポゴピンコネクタ

ユニオンプレシジョンエレクトロニック株式会社（UPE）は、ハイエンドポゴピンコネクタ、磁気コネクタ、およびサポート製品を専門としています。ハイテク企業として、継続的な技術革新と優れた品質の製品提供に注力しています。

ポゴピンコネクタの構造

ポゴピンコネクタは、6つの主要なコンポーネントで構成されています：

プランジャー
バレル
スプリング
セラミックビーズ
ハウジング
キャップ

技術仕様

パラメータ	仕様
名称	右アングルポゴピンコネクタ
ピン数	6ピン
絶縁体	黒色プラスチック（265℃）UL94 V-0
プランジャー	真鍮 5μ" Au オーバー 60～100μ" Ni
バレル	真鍮 5μ" Au オーバー 60～100μ" Ni
スプリング	SUS表面処理
スプリングフォース	1.0mm作動ストロークで70g+/-20g
ライフテスト	100,000サイクル
定格電流	1A 最大
電圧	DC 12V
接触抵抗	50ミリΩ 最大
塩水噴霧試験	48H
認証	ROHSまたはREACH準拠製品
テスト	100%オープン・ショートテスト

標準2.54mmピッチポゴピンコネクタ

様々な用途に対応する2ピン～40ピンの右アングル構成で利用可能。

応用分野

当社の競争優位性

高電流ポゴピン（15A～30Aシリーズ）のプロフェッショナルなカスタマイズを量産で実現
SMT/DIP/右アングル/はんだカップオプションを備えた、2.0mmおよび2.54mmピッチの標準オス・メス2ピン～40ピンコネクタを開発
ポゴピンライフテストは最大1,000,000サイクル
全製品がHF、RoHS、REACH規格に準拠
納品前にレポート付きの100%電気テストを実施
小型構造と大電流容量のカスタム形状に対応

UPEを選ぶ理由

プロフェッショナルなカスタマイズサービス
迅速なサンプル生産能力
厳格な品質管理システム
輸入部品による加工
高精度試験装置
合理的なコスト管理手順

注文プロセス

図面またはサンプルをご提供ください
プロジェクト評価を実施します
サンプルを製造し、発送します
サンプルを承認し、30%のデポジットで注文を確定してください
生産を開始します
確認のために写真を提示します。残金をお支払いください。
宅配便で製品をお届けします。

取引条件

支払い条件	T/T、50%デポジット、50%残金
支払い方法	T/T、PayPal、OCBC
サンプルリードタイム	在庫サンプル：2～3営業日 / カスタムサンプル：5～7営業日
生産リードタイム	10～15営業日
販売市場	アメリカ、ヨーロッパ、アジア、南アフリカ
貿易条件	EXW
配送オプション	航空、海上、速達
サービス	リーズナブルな価格での高品質、OEMサービス、カスタムサイズ、色、デザイン
