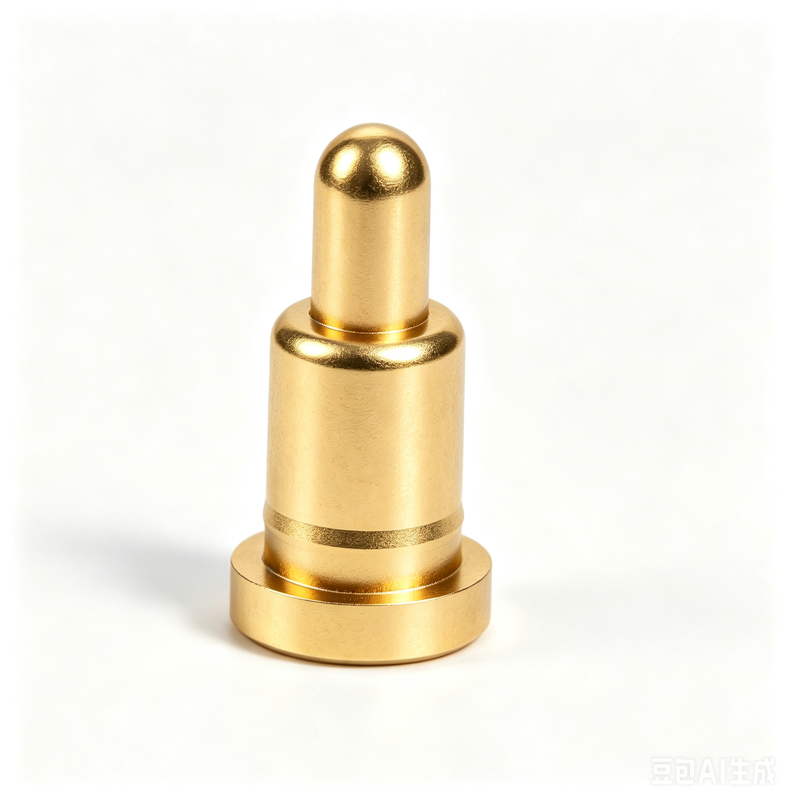

スプリングロードSMT接触ポゴピン

ブランド名:	UPE
モデル番号:	SMT スプリング式ポゴピン
Moq:	10000
価格:	$0.1-$0.5
パッケージングの詳細:	PE袋
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

ISO9001

名前:

SMT スプリング式ポゴピン

材料:

銅 C3604,SUS304

現在:

電圧:

12V

機械的な生活:

サイクルの5万分

接触抵抗:

作業高度で最大50mΩ

動作温度:

-40°C~+130°C 24時間以内に

塩スプレーテスト:

48 h

供給の能力:

50KPCS/日

ハイライト:

スプリング式 SMT POGOピン

連絡先はポゴピン

スプリングコンタクトのポゴピン

製品説明

スプリングロード SMTコンタクトポゴピン

UPEはプロのPOGO PINカスタマイズサービスを提供し,様々な形や小さな構造を提供しています.私たちは15Aから30Aまでの高電流ポゴピンをカスタマイズします.異なる製品とポゴピンソリューションは,顧客の特定の要求に応じて設計することができます..

ポゴピン (Pogo Pin) は,電路の間の一時的な接続を確立するために使用される電源接続器である.それは,ボリュルの内側にスプリングで満たされたポンジで構成される.圧縮を許し,導電性表面に圧迫されたときに信頼性の高い接触を維持する.

ポゴ・ピン外構造物

当社は客の選択のために8種類の外構造のPOGO PIN を提供しています.標準的なPOGO PIN は,2.8mmから11.0mmまでの総高さ (DIP pogo pin 尾長を除く) で設計されています.

SMT構造

PCBボードの溶接を容易にする平底の樽設計で良好な安定性.

DIP構造

バレルの尾にピンを配置し,偏りなく正確なPCB溶接を可能にします.

双頭構造

溶接を必要としない両方向のボード対ボード接続に柔軟性を提供します.

右角構造

曲がった尾のデザインは空間最適化オプションを提供し,ワイヤーで溶接することができます.

溶接カップ構造

簡単にワイヤー溶接できるケーブル製品に適しています.

スクロール型構造

カスタムオプションで多様な顧客の要求を満たすための特殊仕様

一部型構造

大量の電流を通すことができ顧客のニーズに合わせて調整できます

球状の球型構造

横向きの力をサポートし,顧客の要求に応じてカスタマイズすることができます.

ポゴ・ピン内部構造

顧客の要求に応じて適切な内部構造を合わせます

構造A:斜面ベーベルプルーンジャー

安定したインピーデンスと長寿命の従来の使用. 適用: SMT&DIPの定期使用. 予防措置: 制限作業ストロックを超えない.

構造 B: 穴を掘ったプルーン

制限された空間での最大圧縮. 適用: SMT&DIPの定期使用. 予防措置: 制限ストロークまたは過剰な電流の使用を超えない.

構造C:フラット・プランガー

A&Bに基づくスペース構造のための簡単な加工. 適用: SMT&DIP定期使用. 予防措置: 制限ストロークまたは過剰な電流の使用を超えない.

構造 D: 断熱珠付きの樽

10A以上の電流に適した安定したインペダンス. 適用:SMT&DIPの定期使用. 予防措置: 限界動作ストロックを超えない.

構造E:両面圧縮プルーン

空間省エネ設計,長距離および大きな圧縮ボード対ボード接触. 適用:ボード対ボードドッキング. 注意事項: 制限作業ストロックを超えない.

構造 F: 4 パーツ組み合わせ

高圧滑らかさ,小ポンジ偏り,耐水性および耐塵性,長寿命.アプリケーション:高電流,高性能,防水性および防塵性要件.

構造G: 中間軸圧縮

高電流を通すことができるシンプルな構造. 適用: 高電流の溶接使用. 予防措置: 限界動作ストロックを超えない.

構造H:ボール圧縮接触

シンプルな構造で加工が簡単です. 適用: 小作業ストローク使用. 予防措置: 制限作業ストロークを超えてはならない.

ポゴピン適用分野

なぜ UPE を選びますか

パーソナライゼーションと柔軟性
迅速なサンプル = 迅速な市場投入
すべてのコネクタは厳格な品質検査を受けます (入荷材料の検査,進行中の品質検査,100%最終試験,追跡可能性と適合性)
顧客を中心としたQCの柔軟性
リアルタイムQCコラボレーション

スプリング式ポゴピンコネクタの性能パラメータ

部品の名称	パラメータ性能表
バレルの材料	銅ベルリウム銅リンゴ青銅
プルーンジャー材料	銅ベルリウム銅リンゴ青銅ステンレス鋼
スプリングオプション	ステンレス・スチール
塗装の要求事項	黄金・オー銀・アグパラジウム・ニッケル (Pd-Ni)
定位電流	1A,2A,3A,5A,15Aまたは30A (異なる構造物)
定位電圧	DC 12V 24V
接触抵抗	30mΩ 50mΩ 最大 (静止)
生命テスト	501000サイクルミニット1000サイクルの最大
リフロー温度	265° 4~5秒

POGO PIN の信頼性テスト

試験タイプ	仕様
保持力	時速500±50のサイクリングで,最低5万サイクル
湿度	EIA-364-31 試験方法II,条件A:90〜95%RH 40°C ± 2°Cで96時間
溶接熱耐性	EIA-364-56,手順5 レベル2: 265°C+10/-0°C 30〜35秒間
塩スプレー	EIA-364-26 試験条件B: 35+1°C/-2°Cで5±1%塩溶液を48時間
スプリングフォーステスト	正常力試験手順,作業高度で100g±20g
温度寿命	EIA-364-17,試験方法A,条件4: 85°C±2°C 96時間
溶接可能性	EIA-364-52: 265±5°C,60/40±5% Sn/pb 溶接剤に4.0〜5.0秒浸泡する
接触抵抗	EIA-364-23: 試験電流最大100 mA,電圧最大20 mV

試験装置

実験装置を備えた独立した研究室を運営しています

挿入力試験装置
2次元プロジェクター
厚み計
自動検査機
断熱抵抗試験器
金属学サンプル磨き機
塩噴霧検査機
電流温度上昇計
負荷ストローク曲線計
ROHS テスト
荒さテスト
エラスティックインピーダンスのテスト
生命テスト

UPE 会社の競争優位性

高技術生産先進的な製造技術を使用する
効率性と一貫性を確保する体系的な管理システム
ISO 9001 国際品質基準を証明する認証
RoHS 準拠環境・安全規制
短期間開発により,プロトタイプ作成と生産が速くなります
信頼性を損なうことなく競争力のある価格と安定した品質

支払方法

T/T (銀行送金),PayPal,OCBC銀行

推奨: サンプルにはPayPalを使用 (より安全) 批量注文にはT/Tを使用 (低料金)

リードタイムとサービス詳細

サンプルリードタイム: ストックサンプル 2-3 営業日 / オーダーメイドサンプル 5-7 営業日

生産期間: 10-15 営業日

サービス市場: アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間: EXW

運輸航空,海,急便

サービス: 合理的な価格で高品質,OEMサービス,任意の特殊サイズ,色,デザインが受け入れられます
