カスタム6ピンオス・メス磁気直角ポゴピンコネクタ

ブランド名:	UPE
モデル番号:	6P-2.54PH-4.0H
Moq:	5000
価格:	$1-$5
パッケージングの詳細:	PE袋
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

ISO9002

名前:

磁気接続器

材料:

PA9T、真鍮C3604、SUS304、NdFeB N52

電圧:

12V

現在:

機械的な生活:

10000サイクル分

力:

作業高さで35±10gf

接触抵抗:

50mΩ 最大 (PIN)

塩スプレーテスト:

48時間

高温耐性:

260°C

動作温度:

-40〜85°C

色:

黒,黄色

供給の能力:

5KPCS/日

ハイライト:

6ピン磁気直角コネクタ

男性女性ポゴピンコネクタ

カスタム磁気ポゴピン

製品説明

カスタム 6 ピン磁気直角ポゴピンコネクタ

ユニオンプレシジョンエレクトロニック株式会社（UPE）は、通信、医療機器、航空宇宙、自動車、無線機器、ウェアラブルテクノロジー、産業用テストアプリケーション向けのカスタムポゴピンコネクタおよび磁気コネクタを専門としています。

材質構成

プランジャー（コンタクトピン）：真鍮 C3604
バレル：真鍮 C3604
スプリング：ステンレス鋼（SUS304）
ハウジング：ハイテクプラスチック（PA9T）

めっき仕様

プランジャーおよびバレルめっき：ニッケル 50 マイクロインチ上に金 1-3 マイクロインチ。金フラッシュは低接触抵抗を保証し、ニッケル下地めっきは耐久性のあるバリア層を提供します。

電気的特性

定格電流：2アンペア（DC）
定格電圧：12ボルト（DC）
接触抵抗：最大 50 ミリオーム（作動時）

機械的特性

作動力：作動時に 35 ±10 グラムフォース
耐久性：最低 10,000 サイクル

環境および熱仕様

作動温度：-40℃～+85℃
耐熱温度：260℃（リフローはんだ付けに適しています）

コンプライアンスおよびテスト

品質保証：24時間遅延テスト
認証：RoHS準拠

技術仕様

パラメータ	仕様
ピン数	6ピンまたはカスタム
ピッチ	2.54mm
タイプ	直角
ポゴピン材質	真鍮
ハウジング材質	PA9T
磁石材質	ネオジム鉄ボロン
磁石グレード	N52（要求に応じて）
機械的寿命	最低 10000 サイクル
電流	2.0A
電圧	DC 12V
接触抵抗	最大 50mΩ（ピン）
塩水噴霧試験	48H
耐熱温度	260℃
作動温度	-40℃～+85℃
認証	RoHSまたはREACH準拠製品
テスト	100%オープンおよびショートテスト

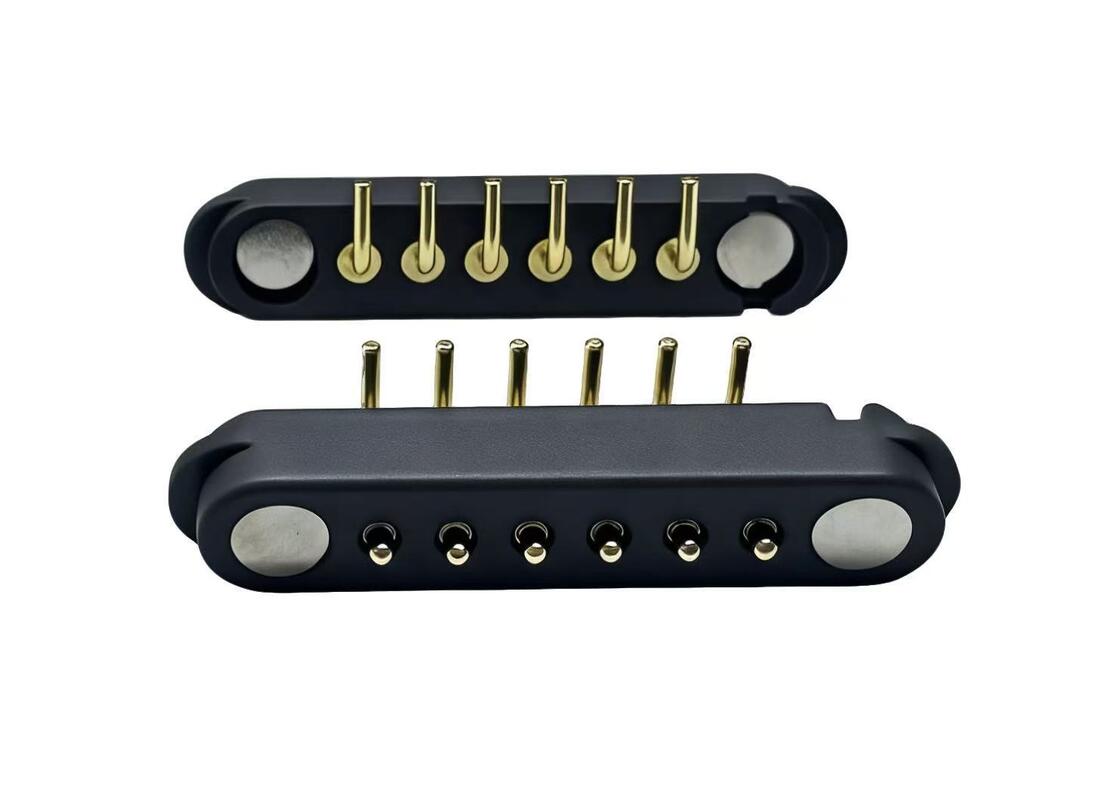

製品画像

6ピンオス磁気コネクタ

6ピンメス磁気コネクタ

会社の競争上の優位性

優れた製品品質のためのハイテク生産
効率と一貫性のための体系的な管理システム
品質管理基準のためのISO 9001認証
有害物質規制を満たすRoHS準拠
短い開発リードタイムによる迅速な生産サイクル
コスト効率の高いソリューションのための競争力のある価格と安定した品質

製品の利点

自動吸着接続体験を備えた人間化されたデザイン
落下防止機能：デバイスを損傷することなく充電インターフェースから簡単に取り外せます
長寿命：最大 100,000～200,000 サイクル
防水設計：メス端子は防塵・防水保護（IPX8）を提供します
急速充電機能：大電流伝送のための 5A-10A 設計
顧客アプリケーションデバイスデザインに合わせたカスタマイズ可能な外観
誤操作防止機能付きのショート防止構造設計
高周波信号伝送：従来の USB 2.0、HDMI 1.3 の機能を置き換えることができます

応用例

設計サービス

注文および配送情報

支払い方法： T/T、PayPal、OCBC
サンプルリードタイム：在庫サンプル 2～3 営業日 / カスタムサンプル 5～7 営業日
生産リードタイム： 10～15 営業日
対象市場：アメリカ、ヨーロッパ、アジア、南アフリカ
貿易条件：EXW
サービス：リーズナブルな価格で高品質、OEMサービス、特別なサイズ、色、デザインはすべて受け入れられます
