3A 男性と女性の9ピンの磁気ポゴピン接続器

ブランド名:	UPE
モデル番号:	VIC1550A/ VIC1550B 検査について
Moq:	5000
価格:	$1-$5
パッケージングの詳細:	PE袋
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

ISO9002

ドキュメント:

VIC1550A.pdf

名前:

磁気接続器

材料:

THN,ブラス C3604,SUS304,NdFeB N52

ばね力:

80g±20g

作業するオオカミ:

1.0mm

ボラッジ:

12V

現在:

3.0A

磁力:

450g

機械的な生活:

5000サイクル分

接触抵抗:

50mΩ 最大 (PIN)

塩スプレーテスト:

48H

色:

黒,黄色

供給の能力:

5KPCS/日

ハイライト:

3A磁気ポゴピン接続器

保証付きの9ピン磁気コネクタ

男性女性用ポゴピン接続器

製品説明

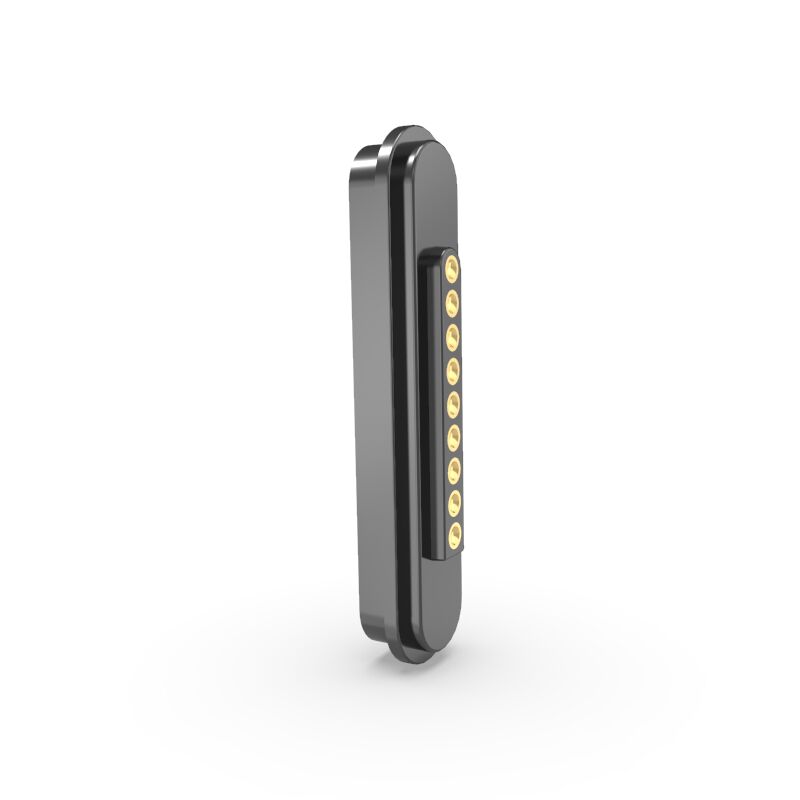

3A 男性と女性の9ピンの磁気ポゴピン接続器

9ピンの磁気コネクタには,高温ナイロンコーティングとNdFeB磁石を備えた9ピンのポゴピンが搭載されている.

材料と塗装

ポゴ・ピン

材料:銅 (プランジャー&バレル)
金 (Au) をニッケル (Ni) に塗る - 接触抵抗が低く,腐食抵抗と耐久性が高い

住宅

材料: HTN (高温ナイロン) + 30% ガラスファイバー (GF) - 高機械強度,耐熱性
色: 黒
燃焼性評価: UL94 V-0 - 自滅性,安全性の高い用途に適しています

マグネット

タイプ: NdFeB (ネオジム鉄ボロン),グレードN52 - 強磁力 (商業用品の最高グレード)
塗装:ニッケル (Ni) - 磁石の腐食を防止する

電気仕様

動作電圧: 12V DC
稼働電流: 5.0A - 中程度の電源適用に適しています
接触抵抗 (PIN): ≤50mΩ (最大) - 最小限の損失で効率的な電源転送を保証する
高電圧試験:AC/DC 1000V,0.5mA,3秒 - 隔離と電解強度を検証する

主要な特徴

準拠性ROHS REACHについて- 危険物質を含まない
磁気力: ≥450g - 安全な接続のための強い保持力
安全設計: 短回路防止 - 偶然接触による損傷を防ぐ

テクニカル仕様

パラメータ	仕様
ピン数	9ピンまたはカスタマイズ
ピッチ	2.20mm
タイプ	正角
ポゴピン素材	青銅
住宅	黒 HTN+30%GF UL94 V-0
マグネット	ネオジウム鉄ボロン
マグネットグレード	N52 (必須)
磁気力	450g
スプリングフォース	80g±20g,動作直径1.0mmで
メカニカルライフ	5000サイクルミニ
流動	3.0A
電圧	DC 12V
接触抵抗	50mΩ 最大 (PIN)
高電圧試験	AC1000V 0.5mA 3SEC / DC 1000V 0.5mA 3SEC
塩噴霧試験	48H
認定	ROHSまたはREACHに準拠する製品
テスト	100% オープン・ショート・テスト

製品画像

9ピンの男性磁気コネクタ

9ピンの女性磁気コネクタ:

推奨されるPCB配置:

配置の許容: ±0.05mm

申請

ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・ブレスレット,スマート・ウォッチ,ウェアラブル・携帯電話,ブルートゥース・ヘッドセット
医療機器,無線機器,データ通信機器,電信機器
自動化および工業機器,オーディオビジュアル機器
航空,航空宇宙電子,軍事通信
自動車,自動車ナビゲーション,試験,測定機器
消費電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,その他の携帯電子製品)

なぜ UPE を選びますか

あらゆる必要に合わせた解決策

医用,自動車,または消費者電子機器のアプリケーションのための専門的なカスタマイゼーション概念から生産までエンドツーエンドの協力.

急速な原型製造 - 市場に投入する時間を短くする

標準サンプル: 2-3日カスタムデザイン: 7日模具に依存するプロジェクト: 12日

妥協しない品質保証

厳格なテストによるプロセス指向の制御は,性能と耐久性の100%の準拠を保証します.

プレミアム材料と精密製造

スイス製の機械回転機はマイクロンレベルの精度で優れた伝導性を持つ冷凍印入材料です

認定試験と信頼性

高精度な実験室機器は電気的,機械的,環境性能を検証します

妥協しない費用効率性

作業流程を最適化することで廃棄物も削減され卸売注文の価格も透明化されます

環境に配慮したコンプライアンス

ROHS,ハロゲンフリー,そして医療や保育を含む敏感な産業のためのREACH準拠性

注文情報

支払い方法:T/T,PayPal,OCBC
サンプルリードタイム: ストックサンプル 2-3 営業日 / カスタマイズサンプル 5-7 営業日
生産期間: 10-15 営業日
市場:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間: EXW
サービス: 高品質で合理的な価格,OEMサービス,カスタムサイズ,色,デザインが利用可能

梱包と輸送

パーソナライズ可能 - パーソナライズされたソリューションのために私たちと連絡してください!
