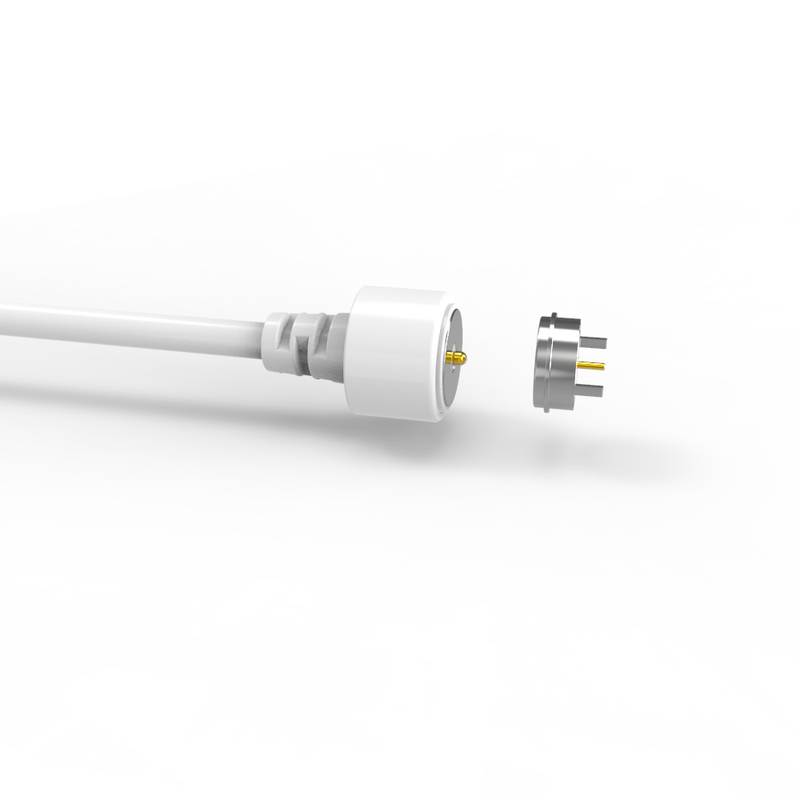

医療機器用専用DC磁気電源ケーブルコネクター

医療機器のためのカスタムDC磁気電源ケーブルコネクタ,磁気ケーブルコネクタは,自動吸着,操作が簡単である利点があります. pogoピンには良い電導性があります.厳しい環境では易く腐食しない.

UPEはプロの磁気コネクタと磁気ケーブルコネクタメーカーです
磁気コネクタのカスタマイズサービスを提供します 磁気コネクタのカスタマイズサービスを提供する異なる磁気ポゴピンコネクタ製品とソリューションは,異なる顧客のニーズに応じて設計することができます..

顧客が期待する以上の安全で信頼性の高い 高品質な製品を提供することに コミットしています

品質,誠実さ,卓越したサービスが,私たちが堅く維持する基本的な原則です.私たちは,心から一緒に成長し,成功するためにより多くのパートナーと協力することを楽しみにしています.

男性の磁気ケーブル接続器:

材料:
ポゴピン:銅 ((プランガー&バレルの塗装5U"ミンスオー60~100U"ニ);
ホワイト LCP+30%GF UL94 V-0
磁石:NdFeB N52 プラチング Ni
ケーブル:ホワイト OD 3.5*2C (TC65*0.08)
ワイヤージャケット: 白いTPE 80A.
コネクタジャケット 白色 TPE 80A
...機械的な:
スプリングフォース: 70g±20g,1.0mmの作業ストークで
フルストーク1.2ミリ
メカニカルライフ:10000サイクル分
...電気:
電圧12V
電流: 3A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト: 48時間

女性用磁気コネクタ:

材料:
PINr:鉛のないC6801,60~100U"Niに5U"Min Auを塗装する.
ホワイト LCP+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流: 3.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSまたはREACH準拠の製品
...塩噴霧テスト:48H
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

注意
1磁石はNdFeB素材を使用し,磁力を永久に保持することができます (高温,断裂,同じポール接続を除いて)

2磁石が磁場に干渉する

3短回路防止装置を設計できる

磁気 接続器 は どの よう に 機能 し ます か

. 両側が磁気的に接続され,互いに近接すると
プラグの後ろのライトは電力が流れていることを示しています.
側が引き離されると 動力が停止します
接続器同士が互いに反発し, 隔離部品が互いに引き寄せ合っているので (両接続器が同じ磁極を解放しているため) ショート回路を避けます.

円形 2Pin マグネットケーブルコネクタ パラメーター:

円形 2Pin 男性磁気ケーブルコネクタの技術図

円形 2Pin 女性磁気コネクタの技術図

リ推奨されたPCBレイアウト

磁気コネクタの利点:

1) 自動吸着接続経験; 操作が簡単;

2) 装置を簡単に取り除くために磁気インターフェースを使用します.

3) 高ライフサイクル. 50,000-300,000回再接続のライフタイムをサポートします.

4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.

5) 高電流 (3A-20A) をサポートし,より速く充電する.

6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.

7) 製品形を合わせた形状,製品の販売ポイントを向上させる

磁石の位置,磁石の使用,構造を区別する方向性 (ユーザー向けで使いやすい)

9) 優れたスケーラビリティインターフェース,達成できます ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);

10) 開発時間は短く,カスタマイズのための低コストの模具です.

11) 信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0

製品の応用分野は:

1.ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・アームバンド,スマート・ウォッチ,ウェアラブル・携帯電話,Bluetoothヘッドセットなど) データケーブル,充電ケーブル,マグネティックストライプワイヤの端接続

2医療機器,無線機器,データ通信機器,電信機器,自動化および産業機器,音声・視覚機器

3航空,航空宇宙 電子,軍事通信

4自動車,自動車ナビゲーション,試験,測定機器

5消費者電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,ポータブル消費者電子製品,その他多くの電子機器)

なぜ顧客はユニオンを選ぶのか?

1プロのカスタマイズサービス

異なる製品とソリューションは,異なる顧客のニーズに応じて設計することができます

2迅速なサンプル生産能力

標準製品 2-3 日サンプル,新しいカスタムサンプル 7 営業日,模具開封製品 12 日

3厳格な品質管理システム

品質のコンセプトは,まず,生産と検査のプロセス全体を通して行われ,顧客満足の質を確保するために,それぞれのプロセスを厳格に制御します.

4輸入部品で加工する

針軸は少数の輸入精密ターンから加工されています.
そしてほとんどの針軸は 安定性を高めるため 輸入冷打印で作られています

5高精度試験機器

製品品質を継続的に改善するために正確で正確なテストを提供

6合理的なコスト管理手順

費用削減,廃棄物削減,プロセス最適化,コスト競争力を強調する

7製品環境基準

製品がEU ROHS規格を満たし,ハロゲンに対応しています

UPEから磁気ケーブルコネクタを注文する方法

ステップ 1: 要求 を 伝える
重要な詳細を教えてください.

✅接続タイプ:例えば,充電のみ,データ+電源 (USB-C/HDMI),ポゴピン,ハイブリッド

✅量: 推定年間量 (例:年間5万個)

✅パーソナライゼーション 必要:
形/サイズ (円形 Ø5mm,直角)
定位電流 (例えば,8Aの高速充電)

.IP評価 (例えば,IPX8防水)

信号タイプ (例えばUSB2.0+12V電源)
エステティック (色,ブランド,表面仕上げ)

✅技術仕様: 動作電圧,交配サイクル,動作温度範囲

ステップ2 引上げと合意
UPEは以下を提供しています.
. 単位価格設定 (5K+注文の量割引)
生産時間 (プロトタイプ + 量産)
支払い条件 (例えば,50%の預金,50%の送料前)

完成:MOQ,配送スケジュール,パッケージング

ステップ3: 注文確認&支払
POまたは正式な注文契約に署名する

安全な支払い:
銀行振込 (SWIFT/TT)
.PayPal
信用状 (大量注文の場合)

ステップ4 生産と出荷
✅試作: 5-7日 (大量生産前のサンプル承認)

✅大量生産: 15-20 日 (柔軟なスケーリング)

輸送:
EXW
追跡可能な物流 (DHL,FedEx,海上貨物)

ステップ 5: 品質保証
✅発送前:UPEはQCレポート (IPテスト,継続性検査) を提供します

✅配達後: 検査:
. 寸法精度
信号/電力の性能
...........................

支払期限:

50% 預金 (前払い): 生産コスト (材料,労働力) をカバーする.

50%残金 (出荷前に支払われる): 両方からの品質管理とコミットメントを保証します.

支払方法:

T/T (銀行送金),PayPal,OCBC銀行

推奨:

サンプルにはPayPalを使います (より安全です)

大量注文ではT/Tを使用します (低料金).
