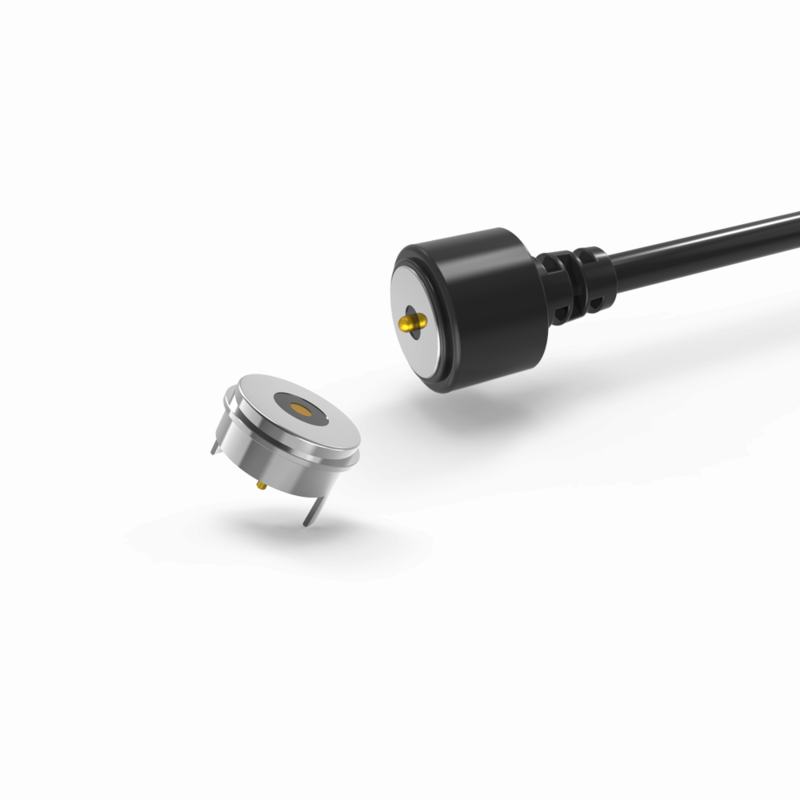

家電用高品質の磁気ケーブル接続器の製造

高品質の家電用の磁気ケーブルコネクタ製造,磁気ケーブルコネクタは,自動吸着の利点があり,操作が簡単です.ポゴピンは,良い電気伝導性を持っている厳しい環境では簡単に腐食しない.

UPEはカスタマイズされた磁気コネクタのプロメーカーです,私たちのデザインは常に顧客の異なるニーズを満たします,磁気コネクターは医療機器に広く使用されています,無線機器スマートデバイスとスマートホーム,データ通信機器,通信機器,自動化機器,産業機器,オーディオビジュアル機器など.

UPEは先進技術と近代的な生産技術で装備されています.私たちはISO9001とISO14001認証を受け,すべての製品がEU RoHS環境基準に適合することを保証しています.

優れた品質を保証するために 台湾と日本から 重要な原材料を調達しています

効率的な管理システムと 熟練し経験豊富な専門家のチームにより 高性能な電子部品を 競争力のある価格で提供しています

男性の磁気ケーブル接続器:

材料:
ポゴピン:銅 ((プランガー&バレルの塗装5U"ミンスオー60~100U"ニ);
ブラック HTN+30%GF UL94 V-0
磁石:NdFeB N52 プラチング Ni
ケーブル:黒 OD 3.5*2C (TC65*0.08)
ワイヤージャケット:黒色 TPE 80A
コネクタジャケット:黒色 TPE 80A
...機械的な:
スプリングフォース: 70g±20g,1.0mmの作業ストークで
フルストーク1.2ミリ
メカニカルライフ:10000サイクル分
...電気:
電圧12V
電流: 3A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト: 48時間

女性用磁気コネクタ:

材料:
PINr:鉛のないC6801,60~100U"Niに5U"Min Auを塗装する.
ブラック HTN+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流: 3.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSまたはREACH準拠の製品
...塩噴霧テスト:48H
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

注意
1磁石はNdFeB素材を使用し,磁力を永久に保持することができます (高温,断裂,同じポール接続を除いて)

2磁石が磁場に干渉する

3短回路防止装置を設計できる

磁気 接続器 は どの よう に 機能 し ます か

. 両側が磁気的に接続され,互いに近接すると
プラグの後ろのライトは電力が流れていることを示しています.
側が引き離されると 動力が停止します
接続器同士が互いに反発し, 隔離部品が互いに引き寄せ合っているので (両接続器が同じ磁極を解放しているため) ショート回路を避けます.

円形 2Pin マグネットケーブルコネクタ パラメーター:

円形 2Pin 男性磁気ケーブルコネクタの技術図

円形 2Pin 女性磁気コネクタの技術図

リ推奨されたPCBレイアウト

磁気コネクタの利点:

1) 自動吸着接続経験; 操作が簡単;

2) 装置を簡単に取り除くために磁気インターフェースを使用します.

3) 高ライフサイクル. 50,000-300,000回再接続のライフタイムをサポートします.

4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.

5) 高電流 (3A-20A) をサポートし,より速く充電する.

6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.

7) 製品形を合わせた形状,製品の販売ポイントを向上させる

磁石の位置,磁石の使用,構造を区別する方向性 (ユーザー向けで使いやすい)

9) 優れたスケーラビリティインターフェース,達成できます ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);

10) 開発時間は短く,カスタマイズのための低コストの模具です.

11) 信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0

製品の応用分野は:

1.ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・アームバンド,スマート・ウォッチ,ウェアラブル・携帯電話,Bluetoothヘッドセットなど) データケーブル,充電ケーブル,マグネティックストライプワイヤの端接続

2医療機器,無線機器,データ通信機器,電信機器,自動化および産業機器,音声・視覚機器

3航空,航空宇宙 電子,軍事通信

4自動車,自動車ナビゲーション,試験,測定機器

5消費者電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,ポータブル消費者電子製品,その他多くの電子機器)

なぜ顧客はUPEを選択するのか?

1プロのカスタマイズサービス

2迅速なサンプル生産能力

3厳格な品質管理システム

4輸入部品で加工する

5高精度試験機器

6合理的なコスト管理手順

7製品環境基準

UPEから磁気ケーブルコネクタを注文する方法

ステップ 1: 要求 を 伝える
重要な詳細を教えてください.

✅接続タイプ:例えば,充電のみ,データ+電源 (USB-C/HDMI),ポゴピン,ハイブリッド

✅量: 推定年間量 (例:年間5万個)

✅パーソナライゼーション 必要:
形/サイズ (円形 Ø5mm,直角)
定位電流 (例えば,8Aの高速充電)

.IP評価 (例えば,IPX8防水)

信号タイプ (例えばUSB2.0+12V電源)
エステティック (色,ブランド,表面仕上げ)

✅技術仕様: 動作電圧,交配サイクル,動作温度範囲

ステップ2 引上げと合意
UPEは以下を提供しています.
. 単位価格設定 (5K+注文の量割引)
生産時間 (プロトタイプ + 量産)
支払い条件 (例えば,50%の預金,50%の送料前)

完成:MOQ,配送スケジュール,パッケージング

ステップ3: 注文確認&支払
POまたは正式な注文契約に署名する

安全な支払い:
銀行振込 (SWIFT/TT)
.PayPal
信用状 (大量注文の場合)

ステップ4 生産と出荷
✅試作: 5-7日 (大量生産前のサンプル承認)

✅大量生産: 15-20 日 (柔軟なスケーリング)

輸送:
EXW
追跡可能な物流 (DHL,FedEx,海上貨物)

ステップ 5: 品質保証
✅発送前:UPEはQCレポート (IPテスト,継続性検査) を提供します

✅配達後: 検査:
. 寸法精度
信号/電力の性能
...........................

支払期限:

50% 預金 (前払い): 生産コスト (材料,労働力) をカバーする.

50%残金 (出荷前に支払われる): 両方からの品質管理とコミットメントを保証します.

支払方法:

T/T (銀行送金),PayPal,OCBC銀行

推奨:

サンプルにはPayPalを使います (より安全です)

大量注文ではT/Tを使用します (低料金).
