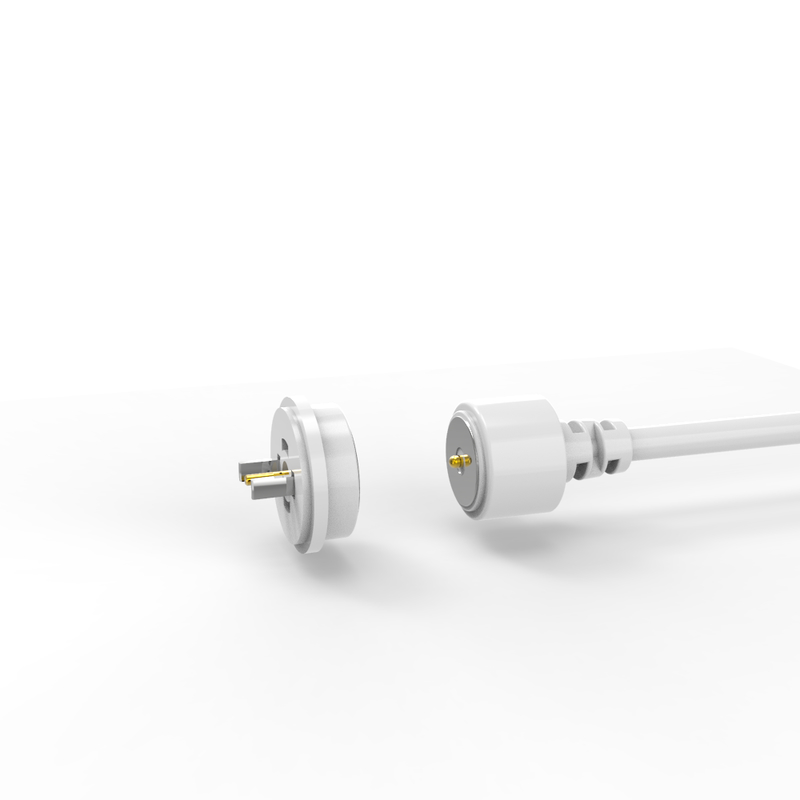

スマートウォーターカップのための丸い白い磁気充電ケーブル接続器

 スマートウォーターカップ用の丸型白色磁気充電ケーブルコネクタ。磁気ケーブルコネクタは自動吸着の利点があり、操作が簡単です。ポゴピンは優れた電気伝導性を持ち、過酷な環境下でも腐食しにくいです。

UPEは、カスタマイズされた磁気コネクタの専門メーカーです。当社の設計は常にお客様のさまざまなニーズに対応しており、磁気コネクタは医療機器、ワイヤレス機器、スマートデバイス、スマートホーム、データ通信機器、電気通信機器、自動化および産業機器、オーディオビジュアル機器などに広く使用されています。

2013年の創業以来、UPEは、革新的なソリューション、卓越したサービスの提供、業界の変革というコアミッションに取り組んできました。小さなスタートアップとして始まった当社は、卓越性、顧客満足度、継続的なイノベーションへの献身により、POGO PINコネクタと磁気コネクタの分野で信頼される企業へと成長しました。

オス磁気ケーブルコネクタ:

...材料:
ポゴピン：真鍮（プランジャー＆バレル、5U" Min Au over 60~100U"Niメッキ）;
ハウジング：白色LCP+30%GF UL94 V-0;
マグネット：NdFeB N52 Niメッキ;
ケーブル：白色OD 3.5*2C(TC65*0.08),
ワイヤージャケット：白色TPE 80A。
コネクタジャケット：白色TPE 80A。
...機械的特性:
バネ力：70g±20g、1.0mmの動作ストローク。
フルストローク：1.2mm。
機械的寿命：10000サイクル以上。
...電気的特性:
電圧：12 V。
電流：3A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48 H。

メス磁気コネクタ:

..材料：
PINr：鉛フリーC6801、5U" Min Au over 60~100U"Niメッキ;
ハウジング：白色LCP+30%GF UL94 V-0;
シェル：鉛フリーC6801 Niメッキ;
マグネット：NdFeB N52 Niメッキ
....電気的特性:
電圧：12.0 V。
電流：3.0A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48H。
…製品の用途説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接;
2.ワイヤ溶接後の成形とカプセル化;
3.PCBボードの転送端子を追加できます;
4.埋め込み可能な金型の射出成形;
5.ワイヤを直接接続できます。

 注意:
1.マグネットはNdFeB材料を使用しており、磁力を永久に保持できます（高温、破損、同極接続を除く）。

2.マグネットは磁場干渉が存在します。

3.短絡保護を設計できます。

磁気コネクタの仕組みは？

.両側が互いに近接すると磁気的に接続されます
.プラグの背面にあるライトは、電力が流れていることを示します
.両側を引き離すと、電力の流れはすぐに停止します
.コネクタは互いに反発し、引き合う場合は絶縁部分にあるため（両方のコネクタが同じ磁極を解放するため）、短絡を回避します

丸型2ピン磁気ケーブルコネクタパラメータ：

丸型2ピン オス磁気ケーブルコネクタ技術図面

丸型2ピン メス磁気コネクタ技術図面

推奨PCBレイアウト

磁気コネクタの利点:

1)自動吸着接続体験; 簡単な操作;

2)磁気インターフェースを使用して、デバイスを簡単に取り外すことができます。

3)高いライフサイクル。50,000〜300,000回の再接続寿命をサポートしています;

4)防水設計を簡単にカスタマイズでき、メスは防塵および防水（IP68）を実現できます;

5)高電流（3A-20A）をサポートし、より高速な充電;

6)優れた耐食性（48H-120H）は、過酷な環境に対応します;

7)製品の形状に合わせて形状をカスタマイズし、製品の販売ポイントを向上させます;

8)磁石の位置決め、磁石と構造を使用して二重回路保護を実現し、方向を区別します（ユーザー指向で使いやすい）9)優れたスケーラビリティインターフェース、実現可能（電源信号ビデオオーディオジャックなど）;

10)開発期間が短く、カスタマイズのための低コストの金型;

11)信頼性の高い高RF信号伝送を提供します。当社のコネクタはUSB 2.0です

製品の適用分野は次のとおりです:

当社の利点:

1)カスタマイズされたソリューション–当社の専門エンジニアリングチームは、POGO PINコネクタ、磁気充電コネクタ、および産業用防水コネクタを専門としており、迅速な設計サポートと短い開発サイクルを提供します。
2)迅速なプロトタイピング–緊急の需要に対応するための迅速なサンプルターンアラウンド。
3)安定した品質と信頼性–安全で信頼性の高い製品の一貫したパフォーマンス。
4)費用対効果と優れたサービス–お客様のニーズに合わせた価値の高いソリューション。
5)当社は、お客様の期待を超える安全で信頼できる高品質の製品を提供することをお約束します。
6)品質、誠実さ、優れたサービスは、私たちが揺るぎなく支持する中核原則です。私たちは、より多くのパートナーと協力して共に成長し、成功することを心から楽しみにしています。

UPEから磁気ケーブルコネクタを注文する方法

ステップ1：要件を送信する

これらの重要な詳細を提供してください:
✓

納品後：以下を検査します:✓

納品後：以下を検査します:✓

納品後：以下を検査します:.形状/サイズ（例：円形Ø5mm、直角）
.電流定格（例：8A急速充電）
.IP定格（例：IPX8防水）

.信号タイプ（例：USB 2.0 + 12V電源）

美的（色、ブランディング、表面仕上げ）
✓

納品後：以下を検査します:ステップ2：見積もりと合意

UPEは以下を提供します:
.単価（5K以上の注文に対するボリュームディスカウント）
.リードタイム（プロトタイピング+量産）
.支払い条件（例：50％のデポジット、50％の出荷前）
最終決定：MOQ、納期、パッケージング

ステップ3：注文の確認と支払い

POまたは正式な注文契約に署名する
安全に支払う:

.銀行振込（SWIFT / TT）
.PayPal
.信用状（一括注文の場合）
ステップ4：生産と出荷

✓
納品後：以下を検査します:✓

納品後：以下を検査します:発送:

.EXW
.追跡可能なロジスティクス（DHL、FedEx、海上輸送）
ステップ5：品質保証

✓
納品後：以下を検査します:✓

納品後：以下を検査します:.寸法精度
.信号/電力性能
.仕上げの一貫性
支払い条件:

50％のデポジット（前払い）：製造コスト（材料、人件費）をカバーします。

50％の残高（出荷前に支払い）：両当事者からの品質管理とコミットメントを保証します。

お支払い方法:

T / T（銀行振込）、PayPal、OCBC銀行

推奨事項:

サンプルにはPayPalを使用してください（より安全）。

一括注文にはT / Tを使用してください（手数料が低い）。

発送
