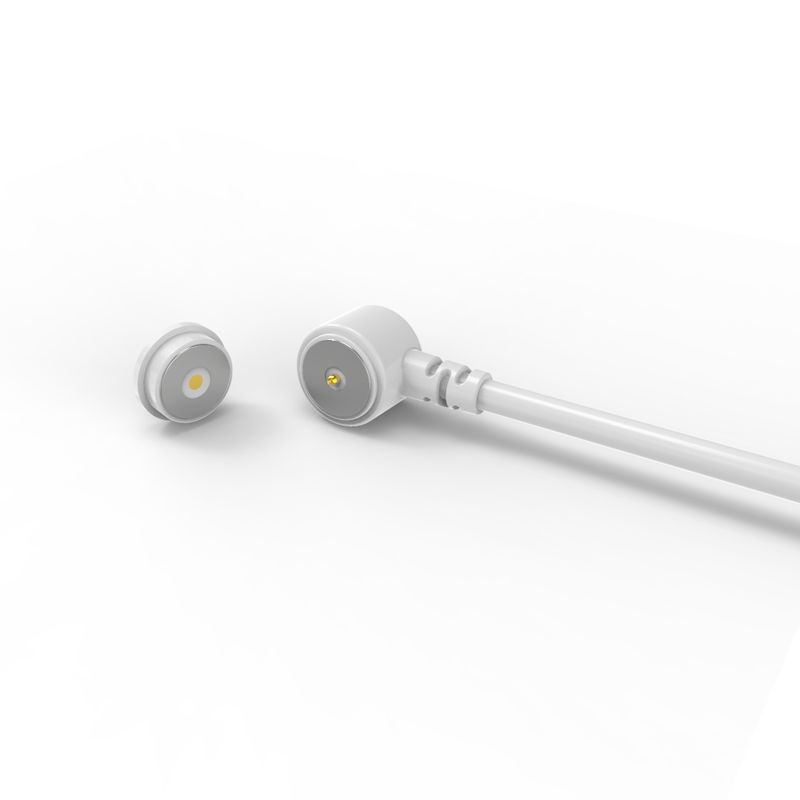

丸型オスとメスの磁気ポゴピン充電ケーブルコネクタ

丸い男性と女性の磁気ポゴピン充電ケーブルコネクタ,磁気ケーブルコネクタは,自動吸着,操作が簡単である利点があります. ポゴピンには良い電導性があります.,厳しい環境では 簡単に腐食しない

ユニオン・プリシジョン・エレクトロニクス・コー接続部品の研究開発と生産を専門とするプロフェッショナルメーカーです.

競争力のあるソリューションを提供することに 焦点を当てています

マグネティックコネクタと産業用防水コネクタ

私たちの製品は,様々な産業で広く使用されています:

電気通信,医療機器,航空宇宙,自動車,ワイヤレス機器

ウェアラブル技術,産業用試験機器 (スマートフォン,テレビ,タブレット,ゲームコンソール,学習機器など)

パソコン周辺機器 強力なグローバルプレゼンスを有し,当社の製品は主にヨーロッパに輸出されています.

アメリカやカナダ アジアの先進地域です

UPEは先進技術と近代的な生産技術で装備されています.私たちはISO9001とISO14001認証を受け,すべての製品がEU RoHS環境基準に適合することを保証しています.

男性の磁気ケーブル接続器:

材料:
ポゴピン:銅 ((プランガー&バレルの塗装5U"ミンスオー60~100U"ニ);
ホワイト LCP+30%GF/LCP UL94 V-0
磁石:NdFeB N52 プラチング Ni
ケーブル:ホワイト OD 3.5*2C (TC65*0.08)
ワイヤージャケット: 白いTPE 80A.
コネクタジャケット 白色 TPE 80A
...機械的な:
スプリングフォース: 70g±20g,1.0mmの作業ストークで
フルストーク1.2ミリ
メカニカルライフ:10000サイクル分
...電気:
電圧12V
電流: 3A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト: 48時間

女性用磁気コネクタ:

材料:
PINr:鉛のないC6801,60~100U"Niに5U"Min Auを塗装する.
ホワイト LCP+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流: 3.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSまたはREACH準拠の製品
...塩噴霧テスト:48H
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

注意
1磁石はNdFeB素材を使用し,磁力を永久に保持することができます (高温,断裂,同じポール接続を除いて)

2磁石が磁場に干渉する

3短回路防止装置を設計できる

磁気 接続器 は どの よう に 機能 し ます か

. 両側が磁気的に接続され,互いに近接すると
プラグの後ろのライトは電力が流れていることを示しています.
側が引き離されると 動力が停止します
接続器同士が互いに反発し, 隔離部品が互いに引き寄せ合っているので (両接続器が同じ磁極を解放しているため) ショート回路を避けます.

円形 2Pin マグネットケーブルコネクタ パラメーター:

円形 2Pin 男性磁気ケーブルコネクタの技術図

円形 2Pin 女性磁気コネクタの技術図

リ推奨されたPCBレイアウト

磁気コネクタの利点:

自動吸着接続体験; 操作が簡単
磁気インターフェイスを使って 装置を簡単に取り外します
長いライフサイクルで動作します. それは100,000-200,000再接続ライフタイムをサポートします.
高電流 (5A~10A) をサポートし,より速く充電し,より短時間稼働
耐腐食性も高い.
優れたスケーラビリティインターフェース

製品の応用分野は:

ウェアラブルデバイス (スマートウォッチ,ペットロケータ,スマートブレスレット) の充電/ケーブル
ノートPC,タブレットPC,PDA,ハンドヘルドデータターミナル
医療機器,無線機器,データ通信機器,電信機器,自動化機器,産業機器
航空,航空宇宙,軍事通信,軍事電子機器
自動車,自動車ナビゲーション,テスト,測定機器

なぜUPEを選んだのか?

品質とパートナーシップへのコミットメント

品質,誠実さ,卓越したサービスという原則を踏まえて,私たちは,より多くのパートナーと協力して,相互の成功を達成することを心から期待しています.

材料の調達や模具の試料から 完全生産まで 厳格な層次検査と 総合的な品質管理を行っています

製品が顧客の要求を満たし,欠陥のない割合が98%を超えていることを保証します

精度と信頼性を優先することで 継続的な卓越性を保証します

卓越性のための継続的なイノベーション

競争力のある市場で先を行き,優れた品質の製品を提供するために,私たちの会社は最先端の技術と先進機器に投資することを決してやめません.

継続的に能力を向上させることで 全ての製品が 最高の性能と信頼性を 保証します

UPEから磁気ケーブルコネクタを注文する方法

ステップ 1: 要求 を 伝える
重要な詳細を教えてください.

✅接続タイプ:例えば,充電のみ,データ+電源 (USB-C/HDMI),ポゴピン,ハイブリッド

✅量: 推定年間量 (例:年間5万個)

✅パーソナライゼーション 必要:
形/サイズ (円形 Ø5mm,直角)
定位電流 (例えば,8Aの高速充電)

.IP評価 (例えば,IPX8防水)

信号タイプ (例えばUSB2.0+12V電源)
エステティック (色,ブランド,表面仕上げ)

✅技術仕様: 動作電圧,交配サイクル,動作温度範囲

ステップ2 引上げと合意
UPEは以下を提供しています.
. 単位価格設定 (5K+注文の量割引)
生産時間 (プロトタイプ + 量産)
支払い条件 (例えば,50%の預金,50%の送料前)

完成:MOQ,配送スケジュール,パッケージング

ステップ3: 注文確認&支払
POまたは正式な注文契約に署名する

安全な支払い:
銀行振込 (SWIFT/TT)
.PayPal
信用状 (大量注文の場合)

ステップ4 生産と出荷
✅試作: 5-7日 (大量生産前のサンプル承認)

✅大量生産: 15-20 日 (柔軟なスケーリング)

輸送:
EXW
追跡可能な物流 (DHL,FedEx,海上貨物)

ステップ 5: 品質保証
✅発送前:UPEはQCレポート (IPテスト,継続性検査) を提供します

✅配達後: 検査:
. 寸法精度
信号/電力の性能
...........................

支払期限:

50% 預金 (前払い): 生産コスト (材料,労働力) をカバーする.

50%残金 (出荷前に支払われる): 両方からの品質管理とコミットメントを保証します.

支払方法:

T/T (銀行送金),PayPal,OCBC銀行

推奨:

サンプルにはPayPalを使います (より安全です)

大量注文ではT/Tを使用します (低料金).
