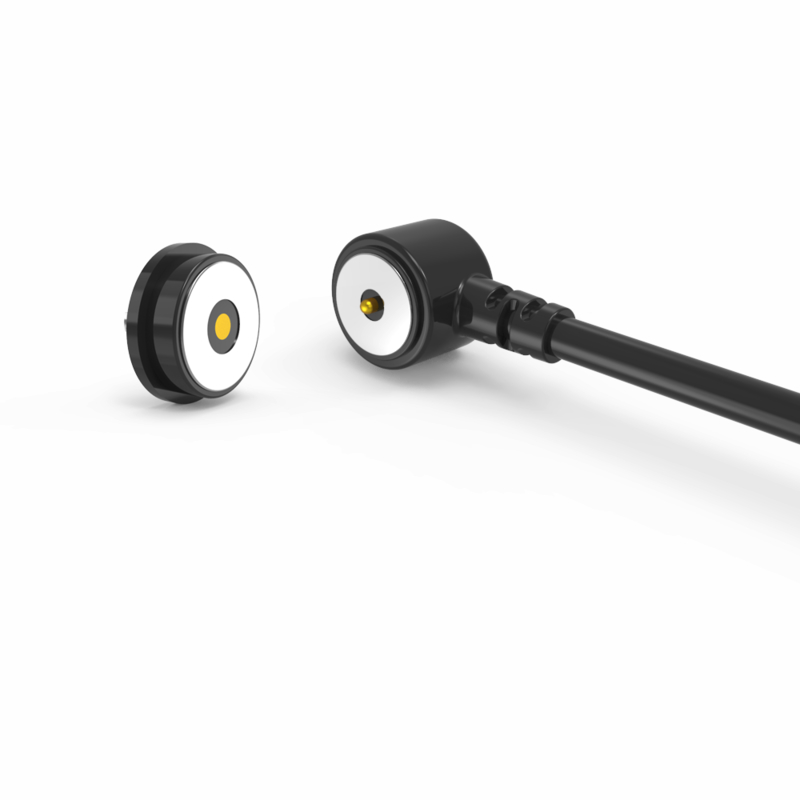

黒い丸い男性と女性の磁気ケーブル接続器

アセットストライプのための黒い丸い男性と女性の磁気ケーブルコネクタ,磁気ケーブルコネクタは,自動吸着の利点があり,操作が簡単です.ポゴピンは,良い電気伝導性を持っている厳しい環境では簡単に腐食しない.

UPEはプロのODM/OEM磁気コネクタと磁気ケーブルコネクタで,顧客のために磁気充電ソリューションを提供,開発時間は短く,カスタマイズのための低コストの模具です.

専門的な設計チームと 機械の研修会です 必要な製品を開発するために協力できます

先進的な自動機器 厳格なプロセス制御システム

男性の磁気ケーブル接続器:

材料:
ポゴピン:銅 ((プランガー&バレルの塗装5U"ミンスオー60~100U"ニ);
ブラック HTN+30%GF/LCP UL94 V-0
磁石:NdFeB N52 プラチング Ni
ケーブル:黒 OD 3.5*2C (TC65*0.08)
ワイヤージャケット:黒 TPE 90A.
コネクタジャケット:黒色 TPE 90A
...機械的な:
スプリングフォース: 70g±20g,1.0mmの作業ストークで
フルストーク1.2ミリ
メカニカルライフ:10000サイクル分
...電気:
電圧12V
電流: 3A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト: 48時間

女性用磁気コネクタ:

材料:
PINr:鉛のないC6801,60~100U"Niに5U"Min Auを塗装する.
ブラック HTN+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流: 3.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSまたはREACH準拠の製品
...塩噴霧テスト:48H
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

注意
1磁石はNdFeB素材を使用し,磁力を永久に保持することができます (高温,断裂,同じポール接続を除いて)

2磁石が磁場に干渉する

3短回路防止装置を設計できる

磁気 接続器 は どの よう に 機能 し ます か

. 両側が磁気的に接続され,互いに近接すると
プラグの後ろのライトは電力が流れていることを示しています.
側が引き離されると 動力が停止します
接続器同士が互いに反発し, 隔離部品が互いに引き寄せ合っているので (両接続器が同じ磁極を解放しているため) ショート回路を避けます.

円形 2Pin マグネットケーブルコネクタ パラメーター:

円形 2Pin 男性磁気ケーブルコネクタの技術図

円形 2Pin 女性磁気コネクタの技術図

リ推奨されたPCBレイアウト

磁気コネクタの利点:

1. ユーザー体験は

.自動吸着: 簡単な"スナップ"操作で簡単に接続できます. 精密なアライナメントは必要ありません.

.防落安全: ストレスの下 (例えばケーブルにぶつかった場合) できれいに脱ぎ,デバイスを損傷から保護する.

2耐久性 は 極めて 高い

.高サイクルの寿命:標準接続器をはるかに超えた10万~20万回接続/切断サイクルに適しています.

.頑丈 な 設計: 強化 さ れ た 構造 は,身体 的 な ストレス や 頻繁 な 使用 に 耐える.

3環境の回復力

.IPX8 防水:デバイス側 (女性) ポートは浸水に耐える (ウェアラブル,医療機器,屋外機器に最適).

.防塵: 密封された設計は粒子の侵入を防止します.

4高性能の電源提供

.急速充電サポート: 5A 〜 10A の電流を処理し,電力を消費するデバイスの急速充電を可能にします.

.低抵抗:最小限のエネルギー損失を伴う高効率の高電流伝送に最適化.

5デザインの柔軟性

.カスタマイズ可能な美学:ホストデバイス (例えばウェアラブル,IoTガジェット) に合わせて形,色,ブランドを調整する.

.形状因子適応性:超薄型プロファイルや特殊な囲みのために設計することができます.

6強化された安全性

.短回路防止: 接続/誤差調整中に偶然の短回路に対する内蔵保護.

.誤りのない極性:物理設計により誤った挿入を防止する (逆極性保護).

7信号能力が向上した

.高速データ:USB2に対応0HDMI 1 について3機能を損なうことなく従来のポートを入れ替える.

.シグナル・インテグリティ: 頻度の断絶であっても,ビデオ/オーディオの安定した送信を維持する.

製品の応用分野は:

ウェアラブルデバイス (スマートウォッチ,ペットロケータ,スマートブレスレット) の充電/ケーブル
ノートPC,タブレットPC,PDA,ハンドヘルドデータターミナル
医療機器,無線機器,データ通信機器,電信機器,自動化機器,産業機器
航空,航空宇宙,軍事通信,軍事電子機器
自動車,自動車ナビゲーション,テスト,測定機器

私たちの利点:
パーソナライズされたソリューション 専門のエンジニアリングチームは POGO PINコネクタ,磁気充電コネクタ,および産業用防水コネクタに特化した迅速な設計サポートと短い開発サイクルを提供
迅速なプロトタイプ作成 緊急の需要に応えるための迅速なサンプル回転
安定した品質と信頼性 安定した性能で安全で信頼性の高い製品
費用対効果の高いサービス 顧客ニーズに合わせた高価値のソリューション
顧客が期待する以上の安全で信頼性の高い 高品質な製品を提供することに コミットしています

品質,誠実さ,卓越したサービスが,私たちが堅く維持する基本的な原則です.私たちは,心から一緒に成長し,成功するためにより多くのパートナーと協力することを楽しみにしています.
