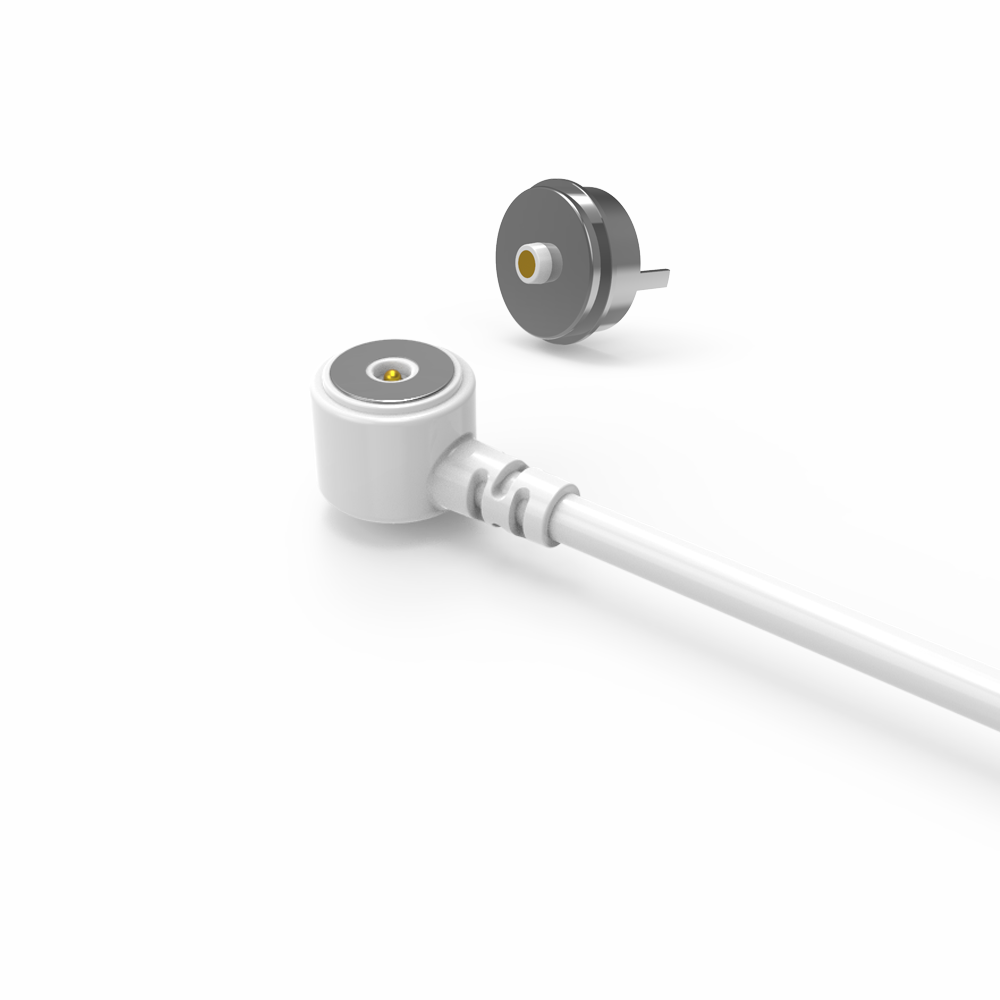

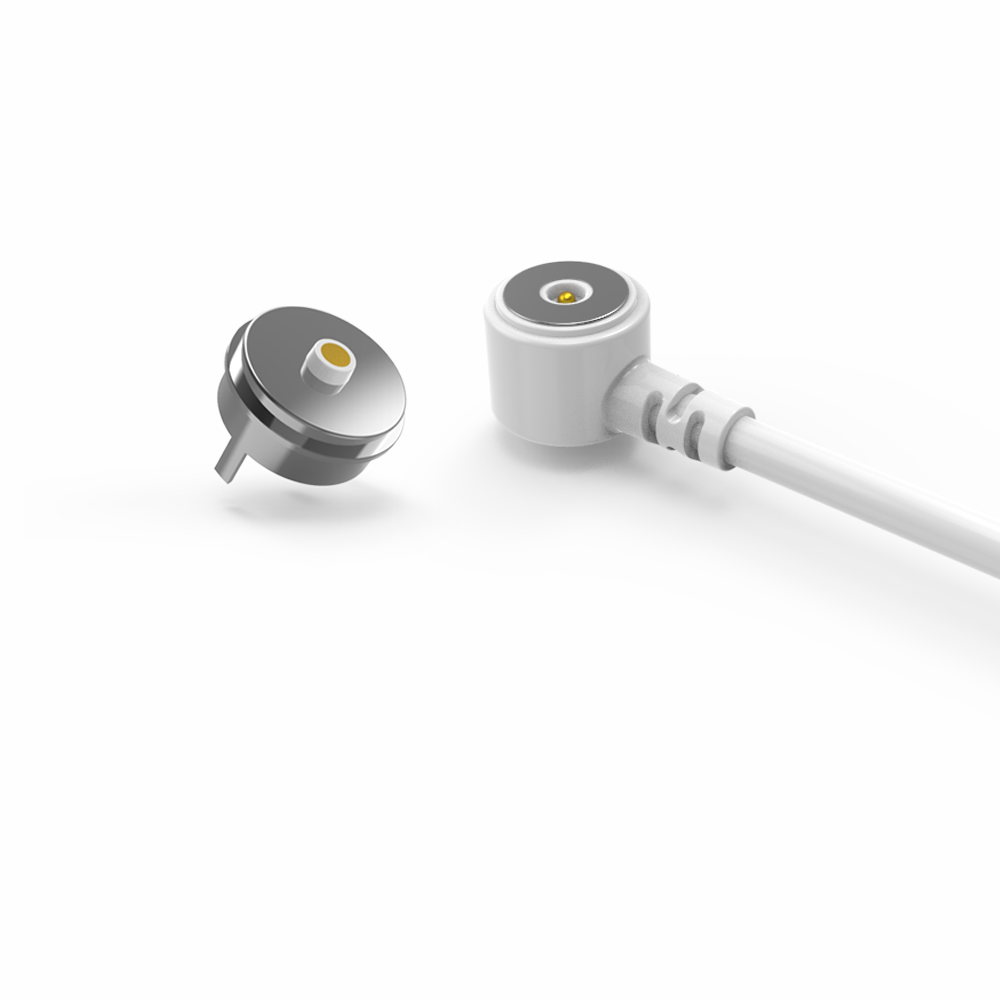

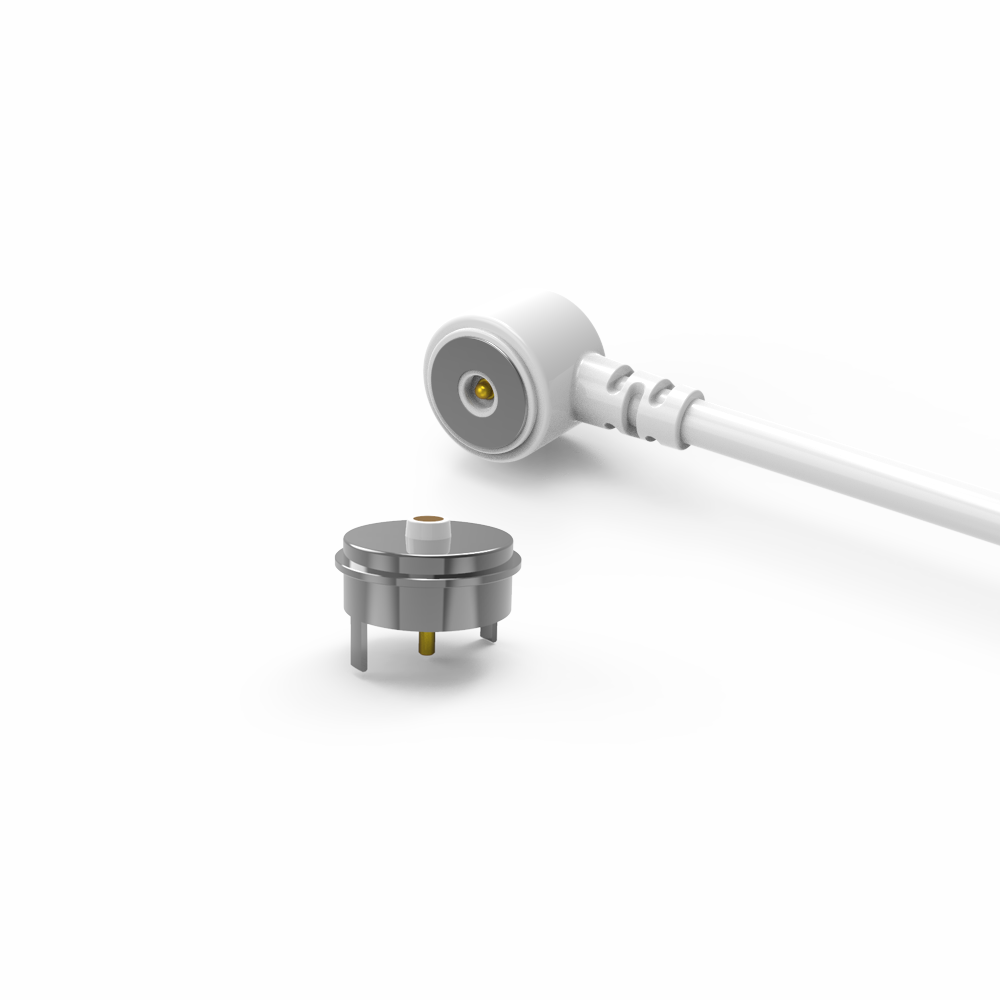

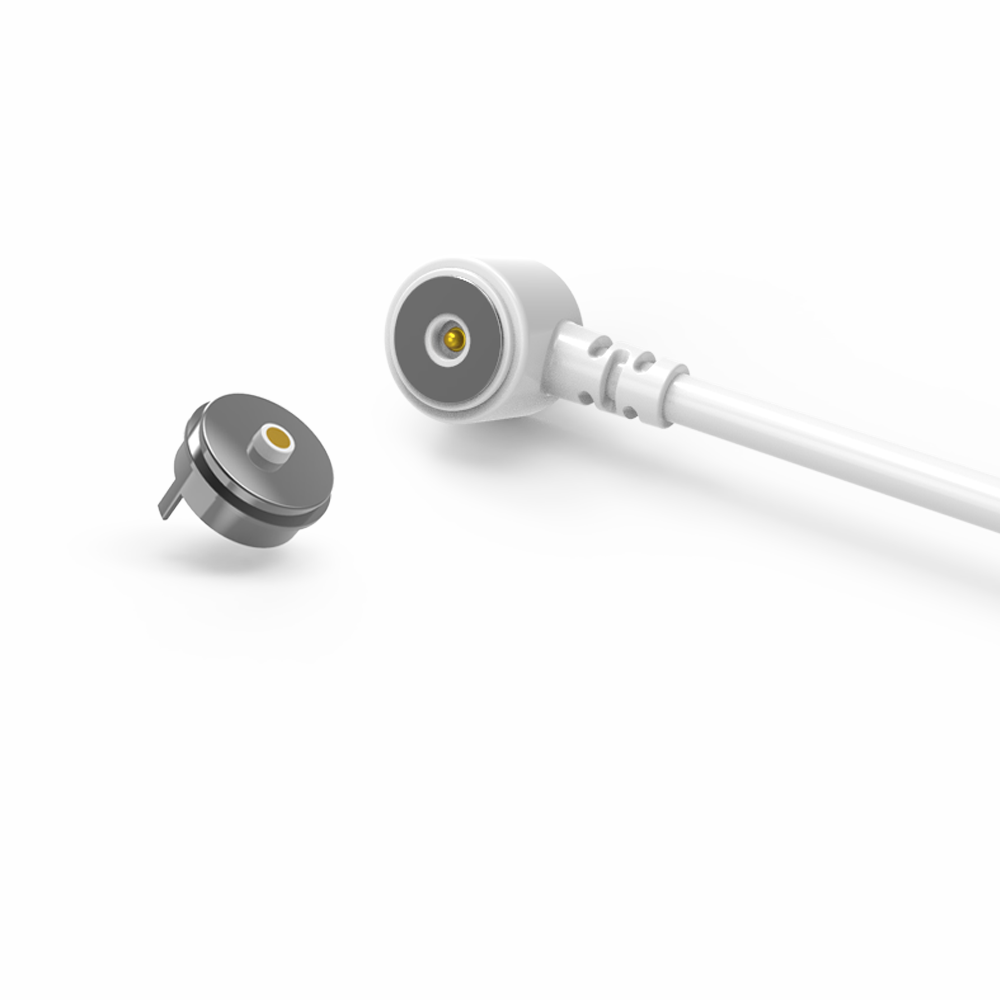

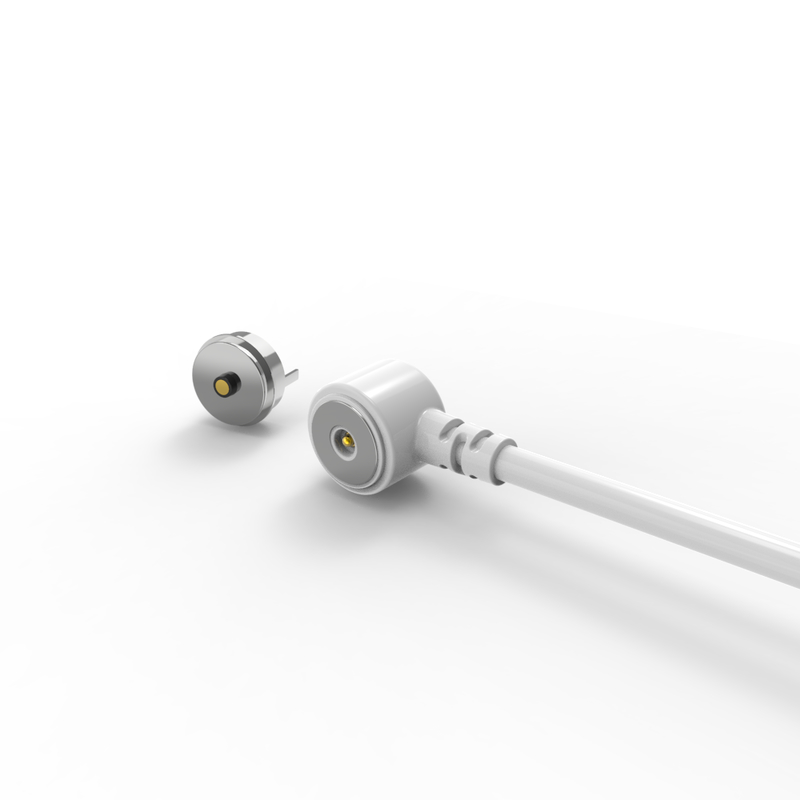

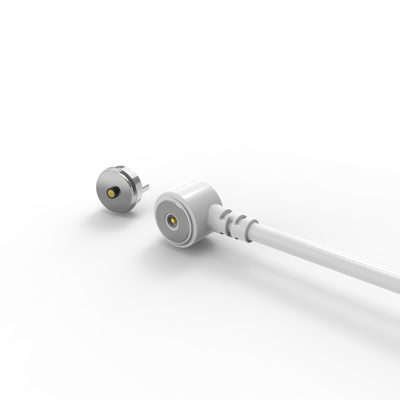

白い男性と女性用磁気ポゴピンケーブル接続器

白い男性と女性用磁気ポゴピンケーブル接続器

UPE: 高性能磁気コネクタと磁気ケーブルコネクタのプロメーカー

UPEは,プレミアム磁気コネクタと磁気充電ケーブルコネクタの設計と製造に特化した. 私たちの製品は信頼性と安全性のために設計されています.

耐久性が高い耐久性のある性能のために 高いライフサイクル評価

強化された安全性組み込みショート回路保護

強い安全磁気:必要な時に安全に切り離せる 信頼性の高い接続を保証します

イノベーションへのコミットメント私たちは常に 高性能のコネクタを 開発することに注力しています

注意
1磁石はNdFeB素材を使用し,磁力を永久に保持することができます (高温,断裂,同じポール接続を除いて)

2磁石が磁場に干渉する

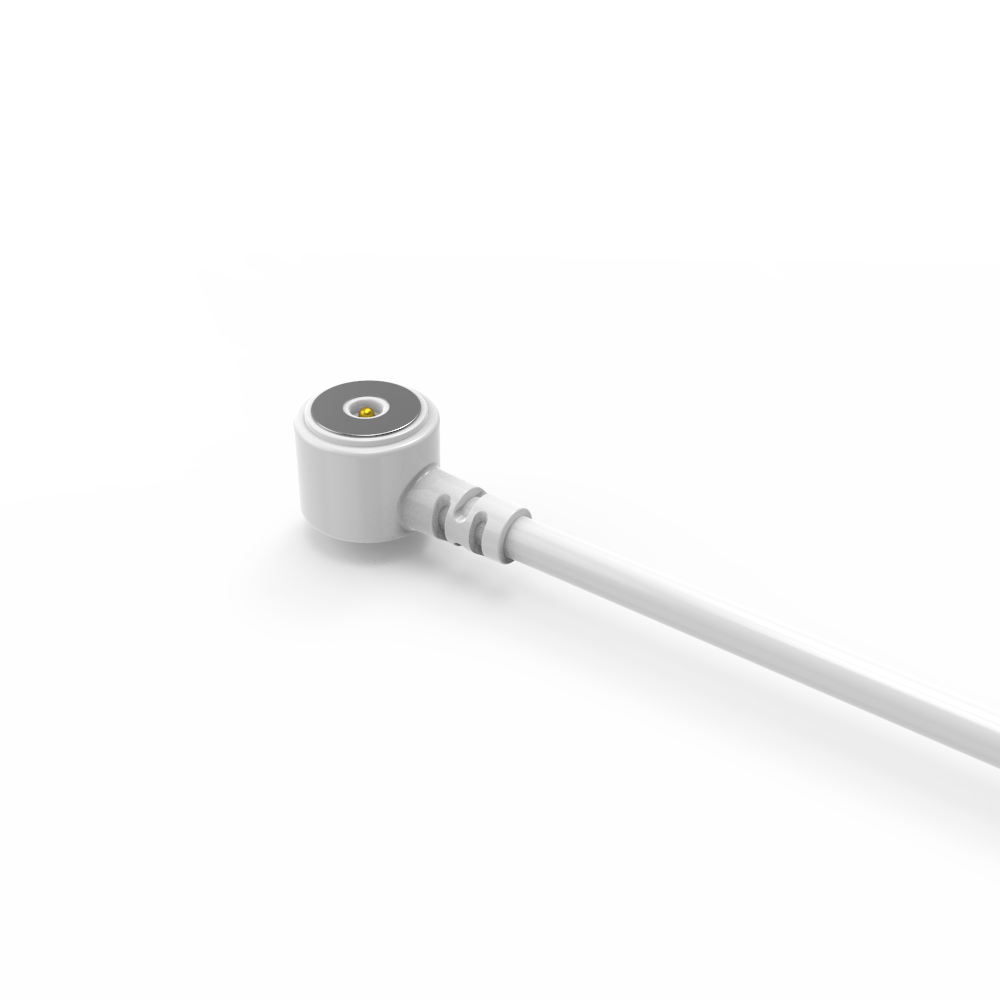

男性の磁気ケーブル接続器:

材料:
ポゴピン:銅 ((プランガー&バレルの塗装5U"ミンスオー60~100U"ニ);
ホワイト LCP+30%GF UL94 V-0
磁石:NdFeB N52 プラチング Ni
ケーブル:ホワイトOD 3.5*2C (TC65*0.08)
ワイヤジャケット:ホワイトTPE 90A について
コネクタジャケット 白色 TPE 90A
...機械的な:
スプリングフォース: 70g±20g,1.0mmの作業ストークで
フルストーク 1.2mm
メカニカルライフ:10000サイクル分
...電気:
電圧12V
電流: 3A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト:48時間

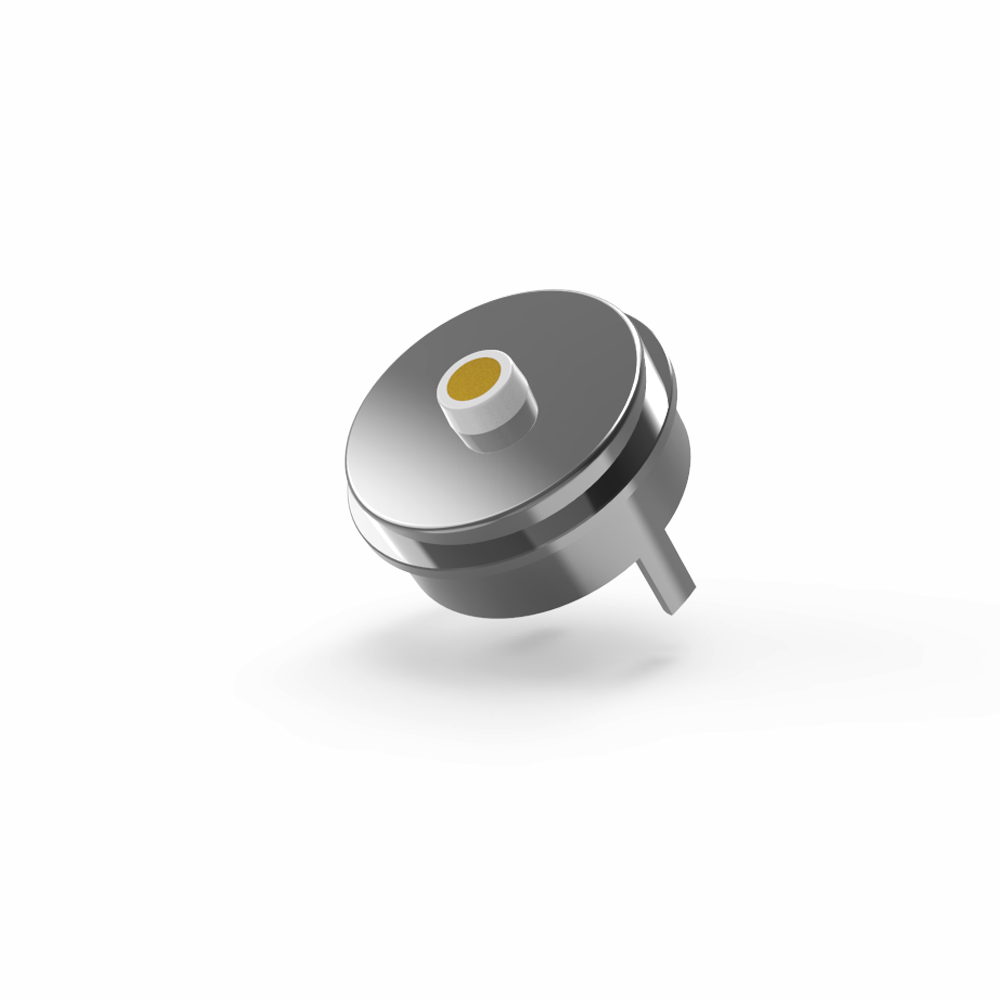

女性用磁気コネクタ:

材料:
PINr:鉛のないC6801,60~100U"Niに5U"Min Auを塗装する.
ホワイト LCP+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流:5.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSまたはREACH準拠の製品
...塩噴霧テスト:48H
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

円形 2Pin マグネットケーブルコネクタ パラメーター:

円形 2Pin 男性磁気ケーブルコネクタの技術図

円形 2Pin 女性磁気コネクタの技術図

リ推奨されたPCBレイアウト

磁気コネクタの利点:

●自動吸着接続体験のデザインを人間化

●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.

●寿命:最大10万~200万サイクル

●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.

●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.

● 人 の 行動磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.

● 人 の 行動製品に対する短回路防止構造の設計と誤り防止

● 人 の 行動高周波信号伝送を実現し,伝統的なUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替することができます

● 人 の 行動空間節約の女性コネクタとPCBアダプタは,ポゴタイプとSMTDIPパッチコード接続を達成することができます

● 人 の 行動優れた耐腐食グレード (48H-120H) は,厳しい環境での使用の要件を満たす

● 人 の 行動拡張可能なインターフェイスが優れています (電源信号,ビデオ・オーディオ,ジャックなど)

● 人 の 行動開発時間は短く,模具製造コストは低く,カスタマイズに適しています

製品使用:

1航空宇宙,医療機器,自動車機内電子機器,小型の家電,自動工業機器,データ通信機器,産業検査機器ワイヤレスデバイス, 走行するインテリジェント車両
2: 仮想現実装置 (VR),無人機装置,インテリジェントロボット装置
3: スマートウェアラブル製品,スマートポジショニング製品 (子どものスマートウォッチ,スマートブレスレット,ウェアラブル携帯電話,ブルートゥースヘッドフォンなど)
4: スマートホーム機器,スマートハンドヘルド端末機器,スマート衛生機器,スマートアウトドアスポーツ機器,スマート理学療法および美容機器
5: 消費電子機器,小型の家電 (プリンター,スマートフォン,コンピュータ,カメラ,オーディオビジュアル機器,PDA)

なぜ我々を選んだの?

1.R & Dチーム 独立した設計と開発能力,製品開発でカスタマイズすることができます; あなたはIDを持っているだけで,我々はあなたのために左を行います,無料開発,R& D時間 3-5 営業日.

2多プログラム選択の製品プロジェクト,円形,四角形,長方形,形状の接続で,美しい外観,スペースの節約,簡単なプラグを達成するための柔軟な使用方法磁気力は1Nから30Nに達します.

3接続方法:磁石から磁石,磁石から合金,磁石から鉄板など,異なる構造と用途に対応し,磁場干渉を回避するために,NdFeB磁石を使用します.磁力を永遠に保持できる.

磁気ケーブルコネクタの注文を配置する方法

ステップ 1: 要求 を 伝える
重要な詳細を教えてください.

✅接続タイプ:例えば,充電のみ,データ+電源 (USB-C/HDMI),ポゴピン,ハイブリッド

✅量: 推定年間量 (例:年間5万個)

✅パーソナライゼーション 必要:
形/サイズ (円形 Ø5mm,直角)
定位電流 (例えば,8Aの高速充電)

.IP評価 (例えば,IPX8防水)

信号タイプ (例えばUSB2.0+12V電源)
エステティック (色,ブランド,表面仕上げ)

✅技術仕様: 動作電圧,交配サイクル,動作温度範囲

ステップ2 引上げと合意
UPEは以下を提供しています.
. 単位価格設定 (5K+注文の量割引)
生産時間 (プロトタイプ + 量産)
支払い条件 (例えば,50%の預金,50%の送料前)

完成:MOQ,配送スケジュール,パッケージング

ステップ3: 注文確認&支払
POまたは正式な注文契約に署名する

安全な支払い:
銀行振込 (SWIFT/TT)
.PayPal
信用状 (大量注文の場合)

ステップ4 生産と出荷
✅試作: 5-7日 (大量生産前のサンプル承認)

✅大量生産: 15-20 日 (柔軟なスケーリング)

輸送:
EXW
追跡可能な物流 (DHL,FedEx,海上貨物)

ステップ 5: 品質保証
✅発送前:UPEはQCレポート (IPテスト,継続性検査) を提供します

✅配達後: 検査:
. 寸法精度
信号/電力の性能
...........................
