| Place of Origin: | China |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| Model Number: | VIC3300A/VIC3300B |
| ドキュメント: | VIC3300A.pdf |
| Minimum Order Quantity: | 5000 |
| 価格: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

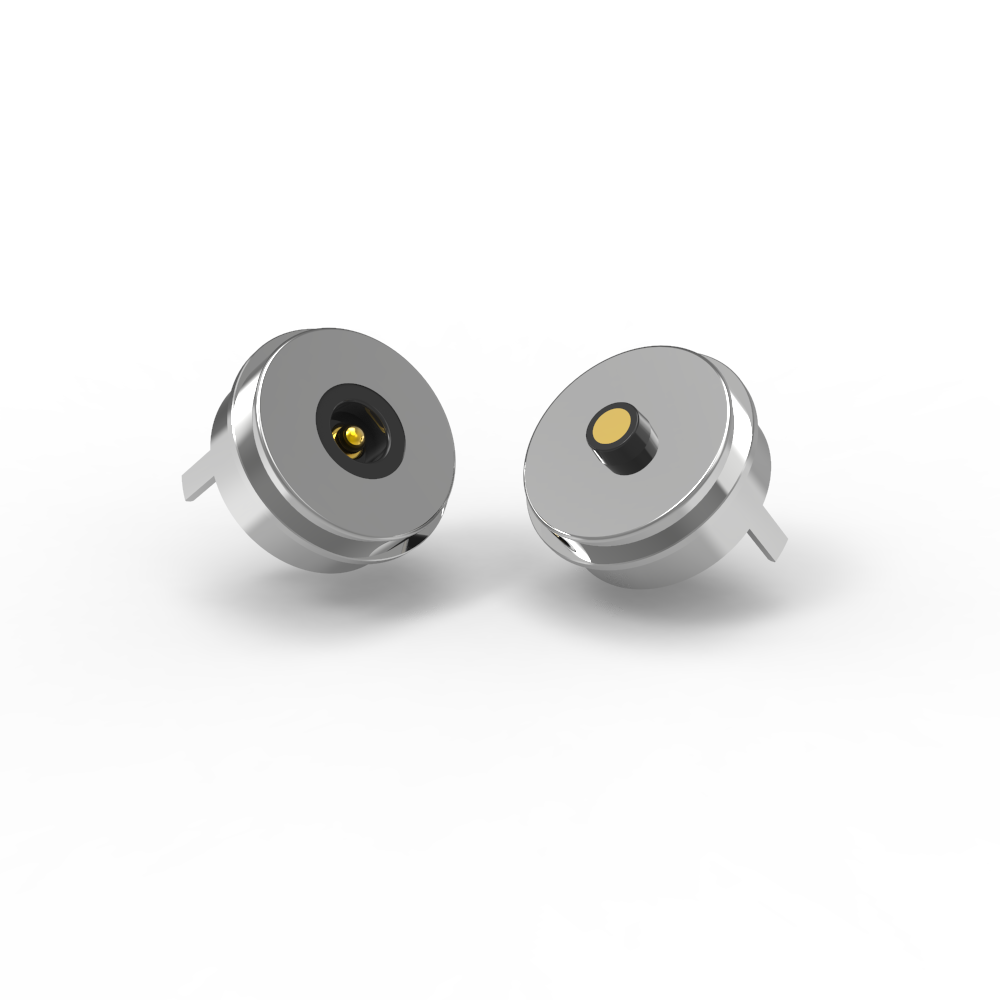

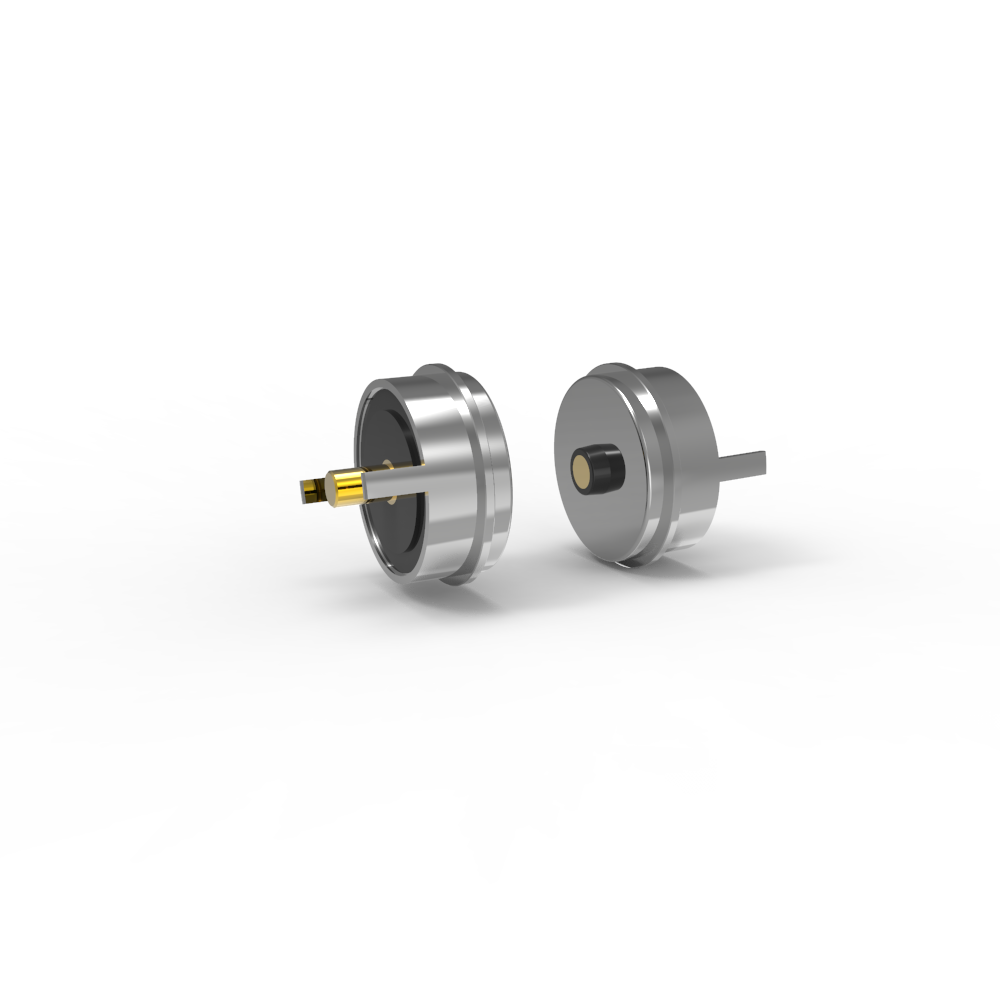

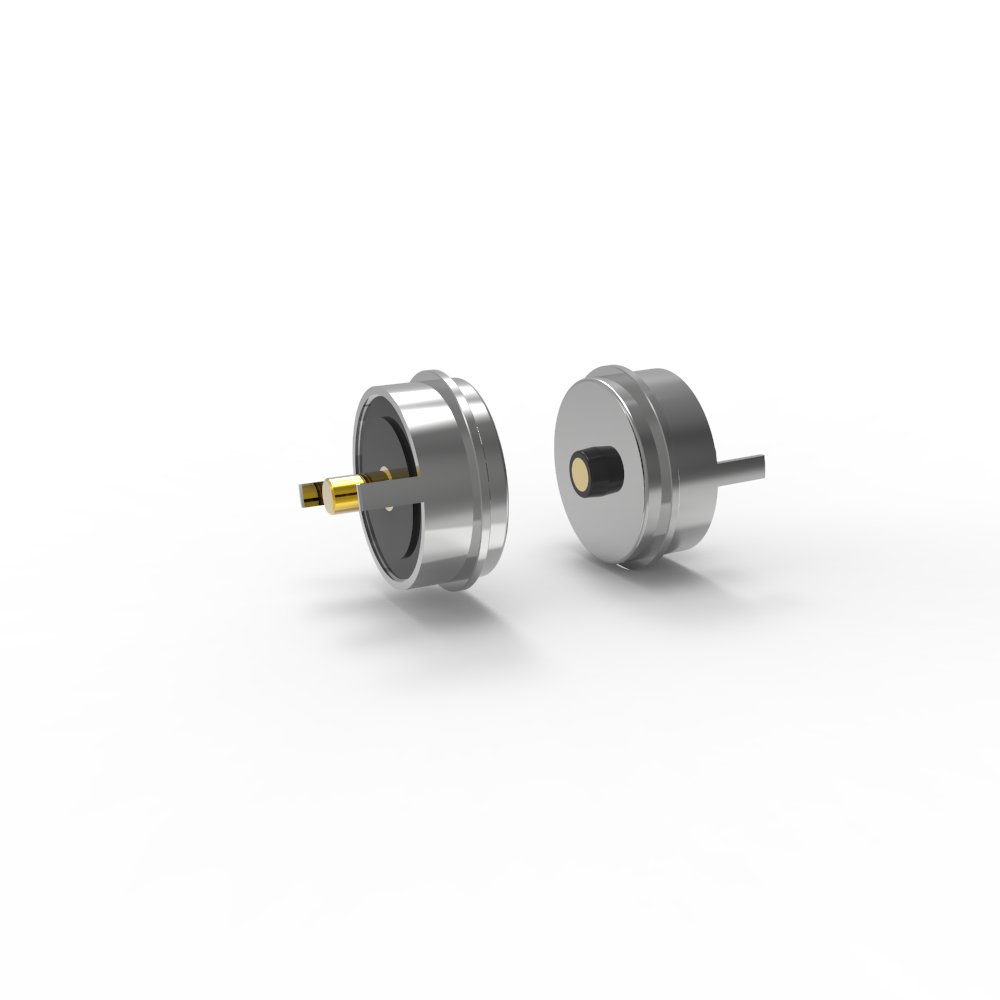

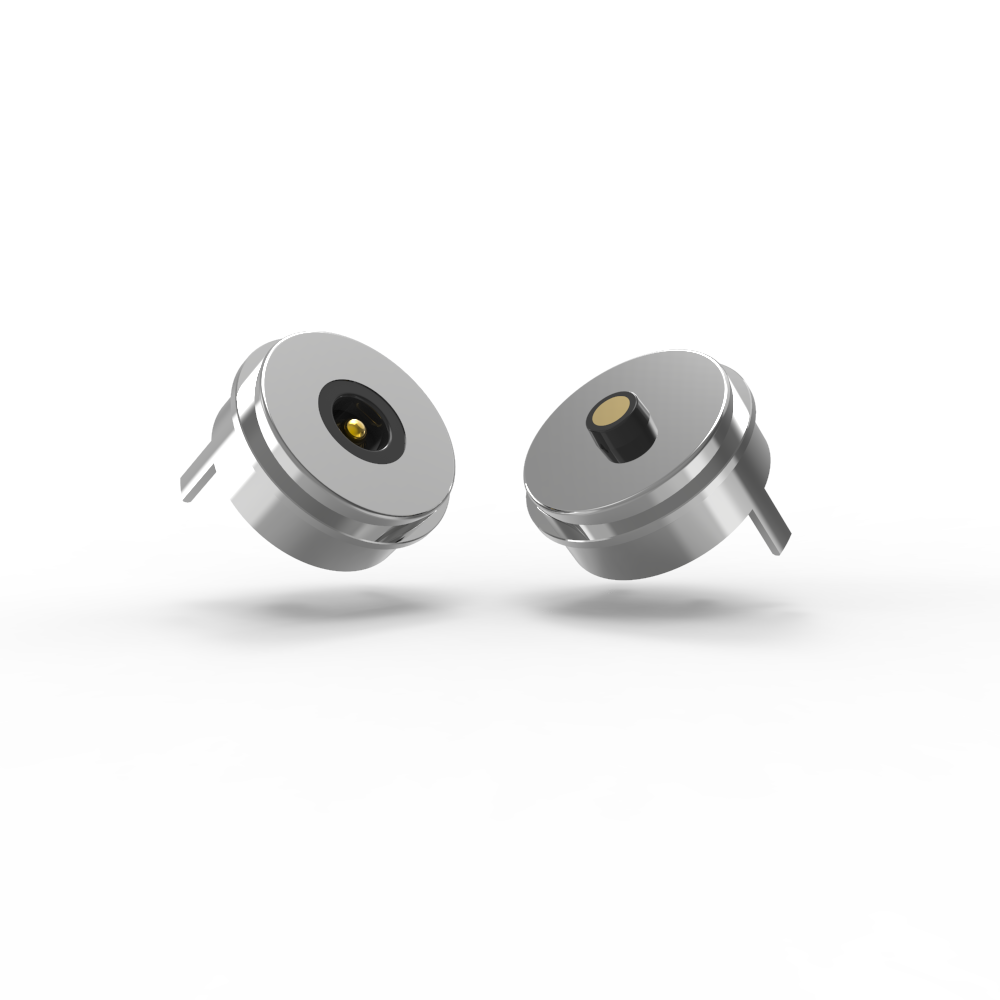

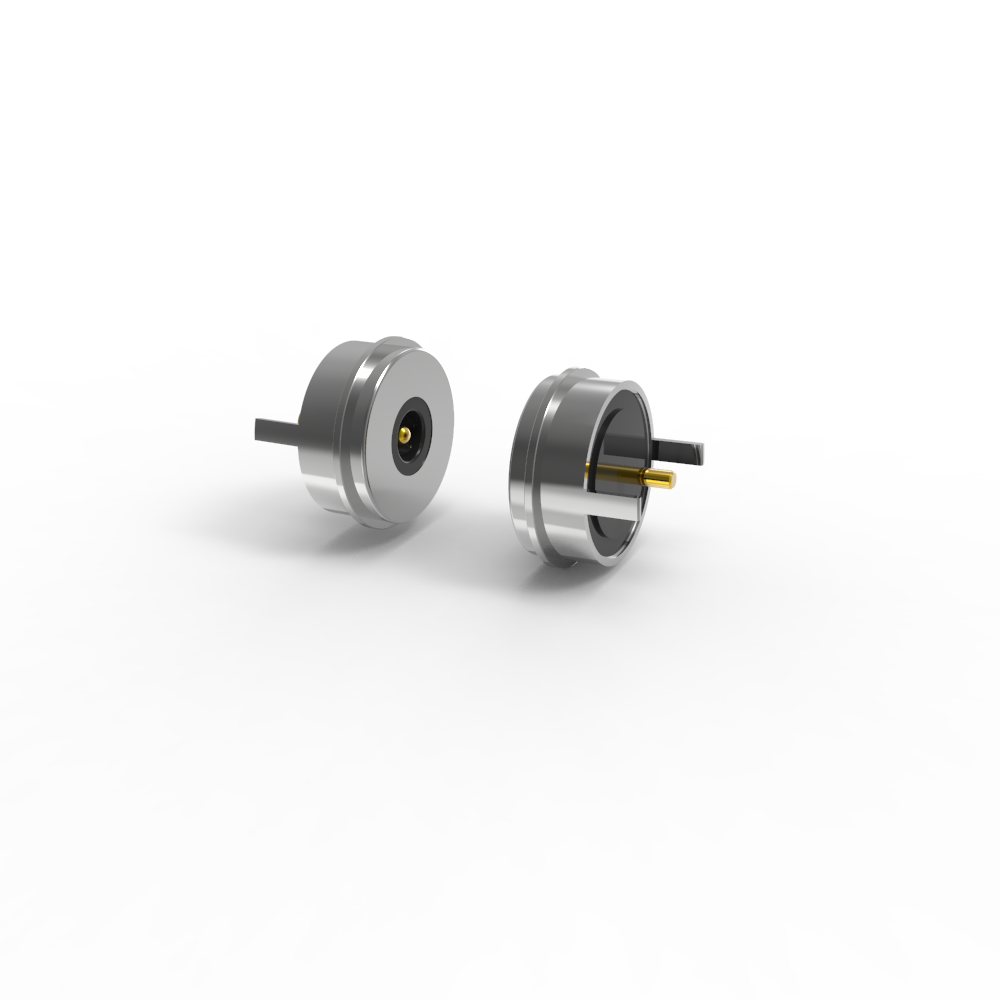

ダイア 10.0mm 男性と女性 2ピン丸磁気ポゴピンコネクタ 5A電流
UPEはプロの磁気コネクタと磁気ケーブルコネクタメーカーです
磁気コネクタのカスタマイズサービスを提供します 磁気コネクタのカスタマイズサービスを提供する異なる磁気ポゴピンコネクタ製品とソリューションは,異なる顧客のニーズに応じて設計することができます..
磁気コネクタ すべての材料は RoHS & REACH コンプライアンスを満たしています
すべての磁気コネクタは100% ショート&オープン・サーキットテストに合格しました
磁気コネクタパーツ
...素材:
プルーンジャー:鉛のないC6801,60~100U"Ni以上で5U"Min Auを塗装する.
バレル:鉛のないC6801,60~100U"Niの5U"Min Auを塗装する.
スプリング:SUS 304 塗装 1U"Au
ブラック HTN+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
...機械的な:
スプリングフォース:80g±20g 1.0mm 作業ストロークで
フルストーク1.2ミリ
機械寿命:50000サイクル分
...電気:
電圧:12.0V
電流:5.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト:48H
鍵の検査の次元
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

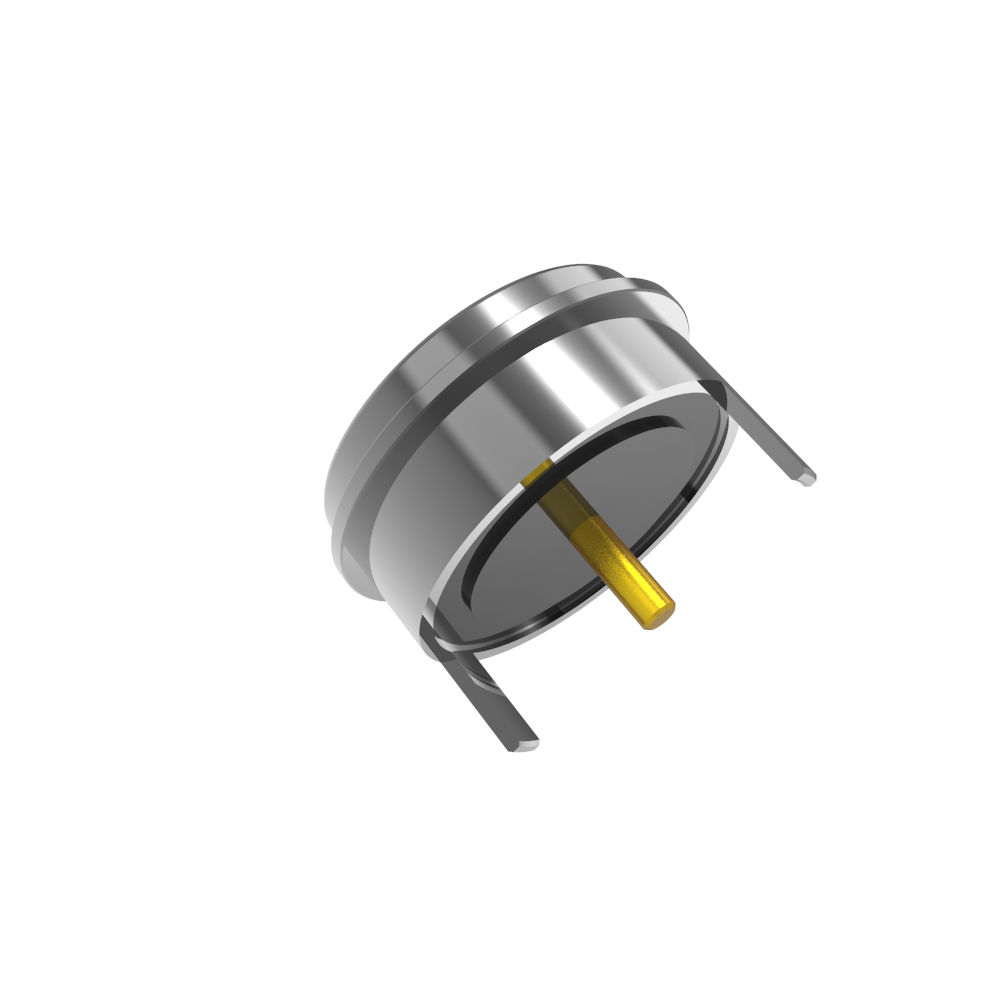

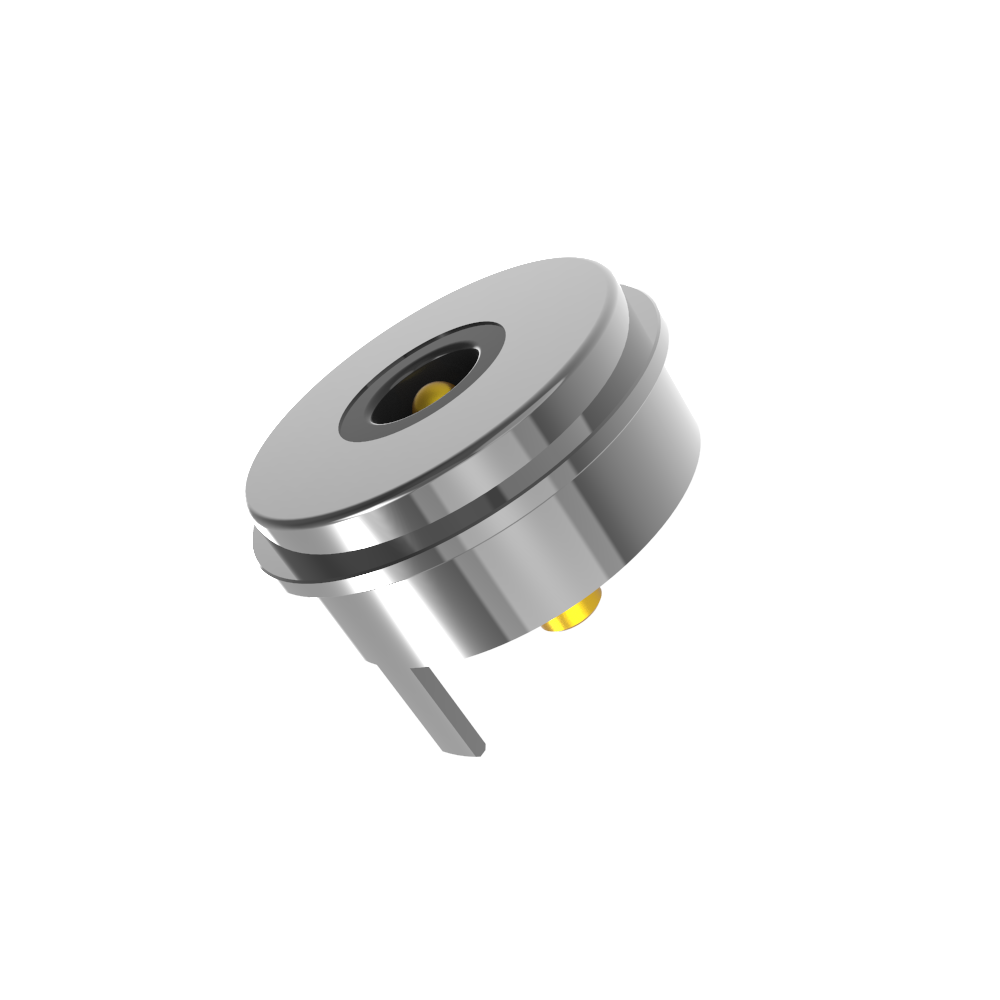

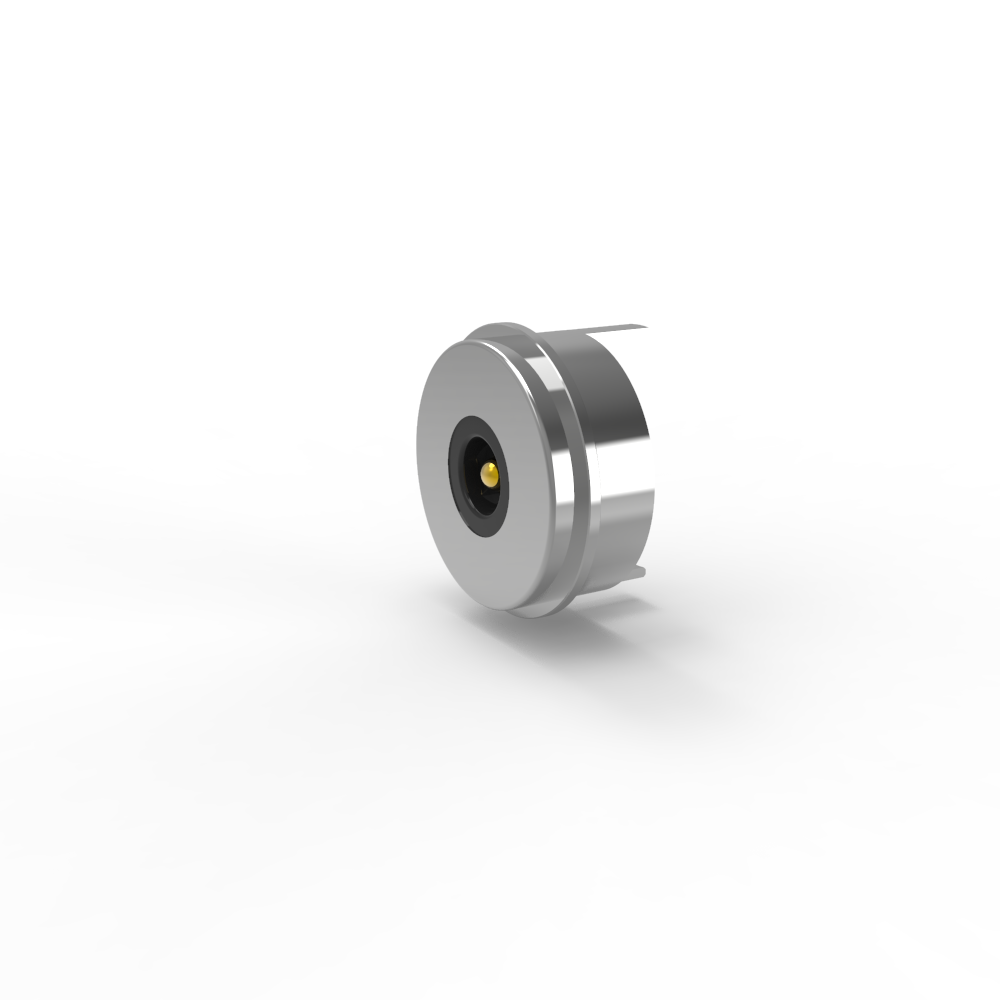

磁気コネクタの女性部品
材料:
PIN:鉛のないC6801,60~100U"Niの5U"Min Auを塗装する
ブラック HTN+30%GF UL94 V-0
シェル:鉛のないC6801 プラチングニウム
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流:5.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト:48H
...& 鍵検査の次元
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます
DC磁気コネクタ パラメーター:
|
名前 |
円形磁気接続器 |
|
タイプ |
男性/女性 |
|
ピン |
2ピン |
|
直径 |
10.0mm |
|
色 |
ブラック |
|
ポゴ・ピン |
銅 C6801 塗装 Au 0.125um |
|
ターニング パーツ |
銅 C6801 塗装 Ni |
|
スプリングフォース |
80g±20時から1時まで0mm 働くストルク |
|
フルストーク |
1.2mm |
|
メカニカルライフ |
50サイクルの時間 |
|
流動 |
5.0Amax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
-25°Cから+80°C |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
円形マグネットコネクタの技術図
円形メス磁気コネクタの技術図
PCBの配置:
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従ってマッチすることができます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる
マグネティックコネクタ製品の適用:
なぜUPEがあなたのパートナーになるのか?
1プロのカスタマイズサービス
利点は: 製品が妥協なく,お客様のニーズにぴったり合うように,正確な仕様に合わせてソリューションを仕上げます.ニッチアプリケーションや革新的なプロジェクトに最適です.
2迅速なサンプル生産能力
利点は: R&D サイクルと市場投入時間を加速します.迅速なプロトタイプ作成は,急速な繰り返しを可能にし,開発コストを削減し,競合他社を倒します.
3厳格な品質管理システム
利点: 一貫性 と 信頼性 を 保証 し,欠陥 や 返品 や 高額 な リコール を 最小限に 抑え,ブランド の 名誉 を 保護 する.
4輸入部品で加工する
利点: 製品の性能と耐久性を向上させる.高品質の材料 (例えばドイツ/日本製の部品) が耐久性と国際基準の遵守を保証する.
5高精度試験機器
利害:製品の正確性と安全性を検証する.許容量が交渉不可である航空宇宙,医療機器,自動車などの産業にとって重要です.
6合理的なコスト管理手順
効率的な資源管理は,あなたのための競争力のある価格に翻訳されます.
7製品環境基準
利点:グローバル規制 (RoHS,REACHなど) に準拠することを保証します.サプライチェーンを未来に備えており,環境に配慮した市場に訴えます.
