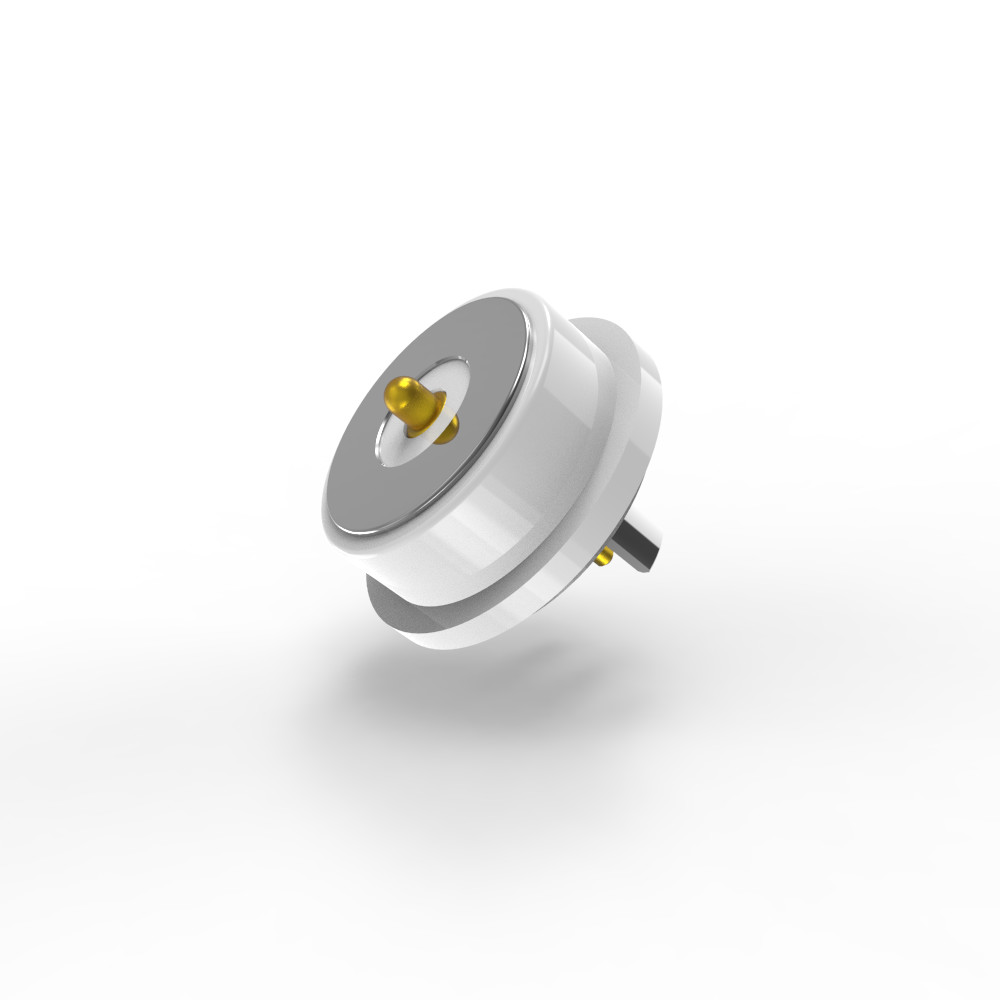

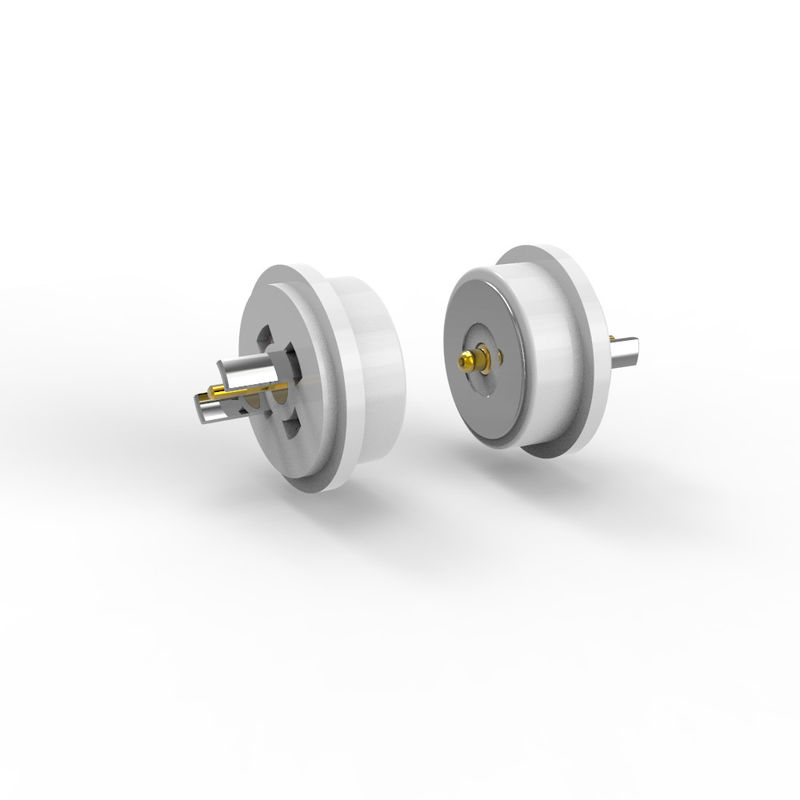

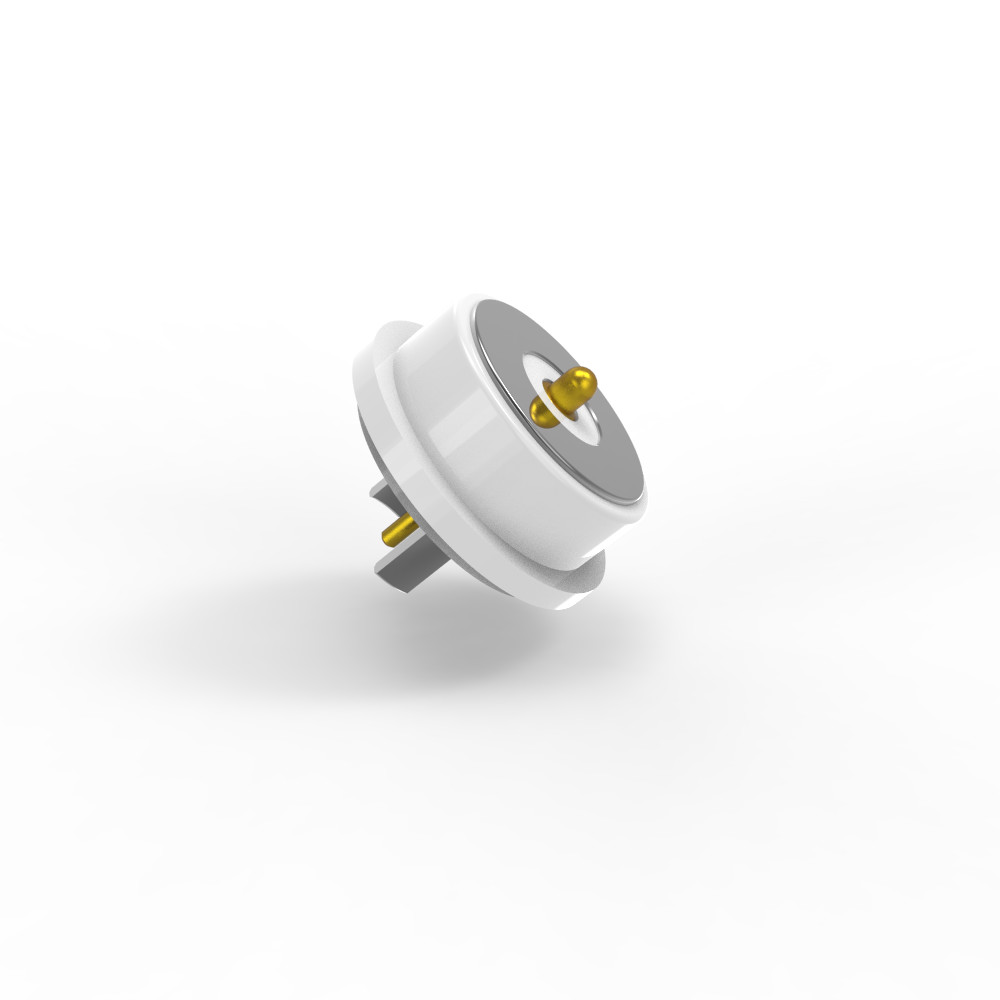

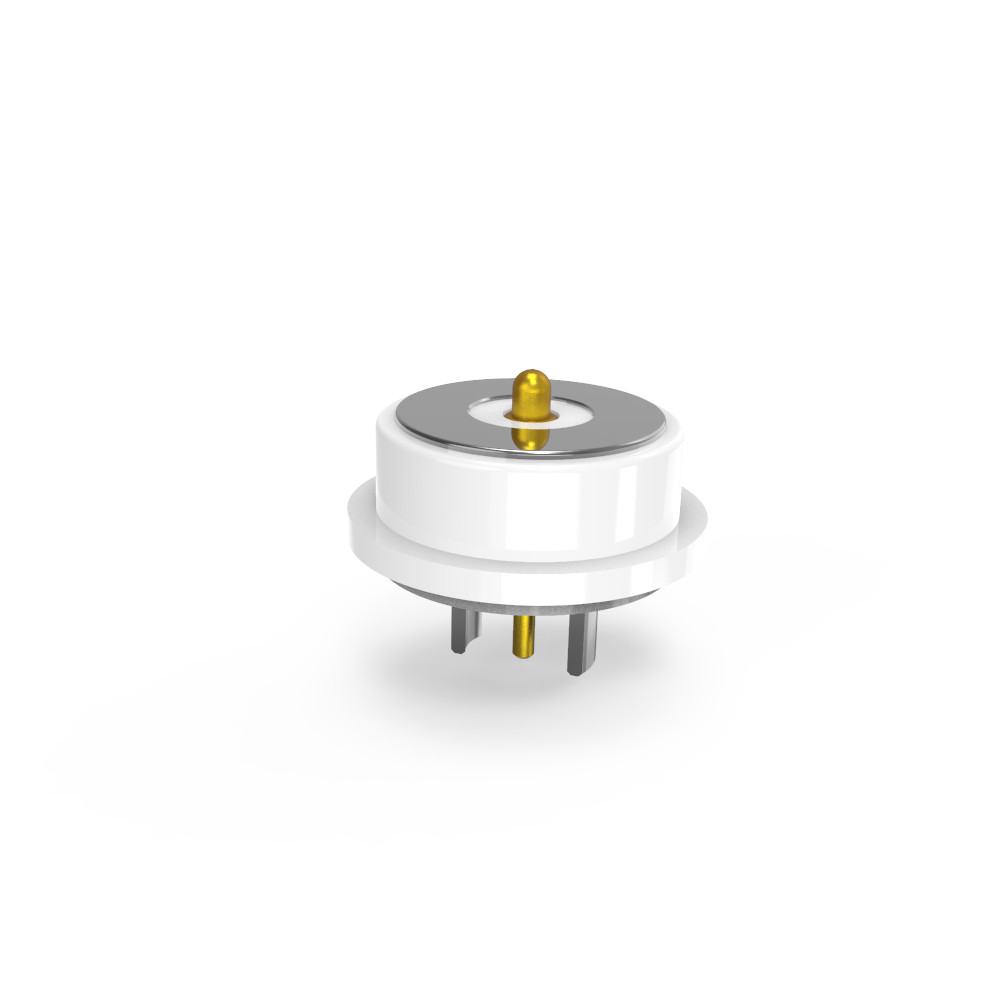

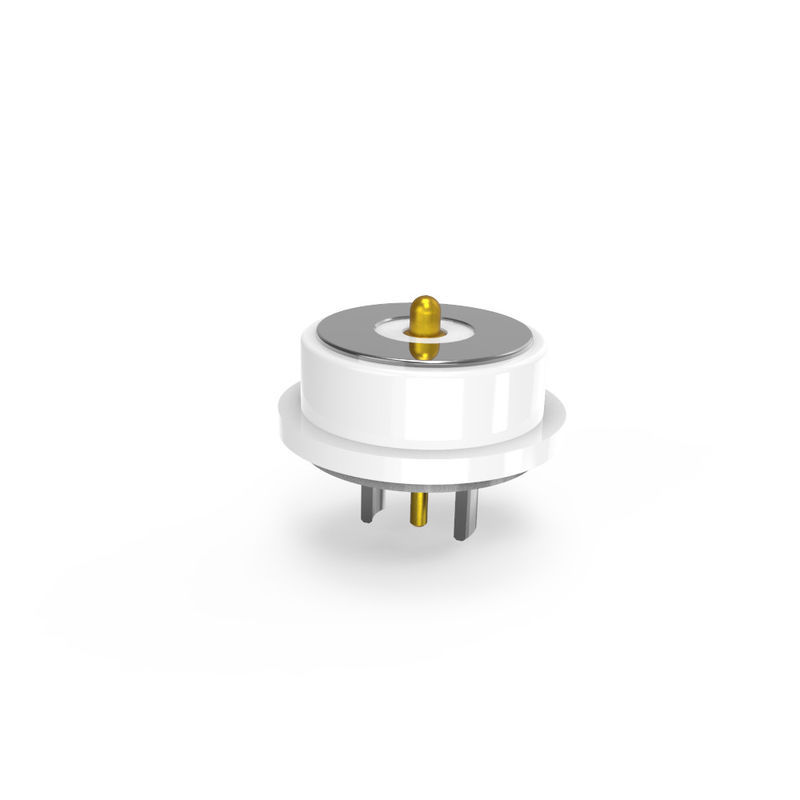

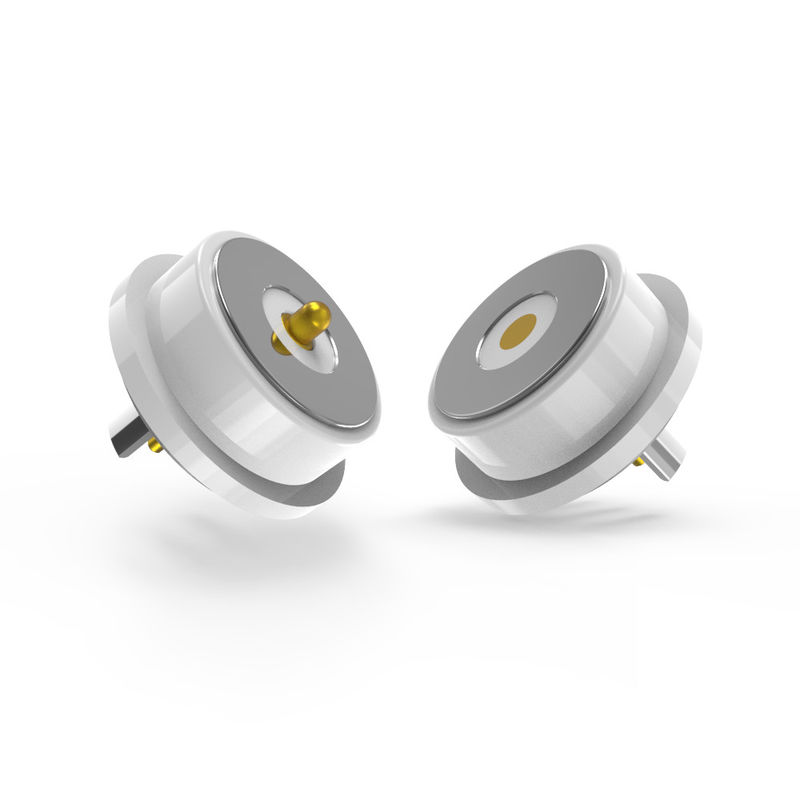

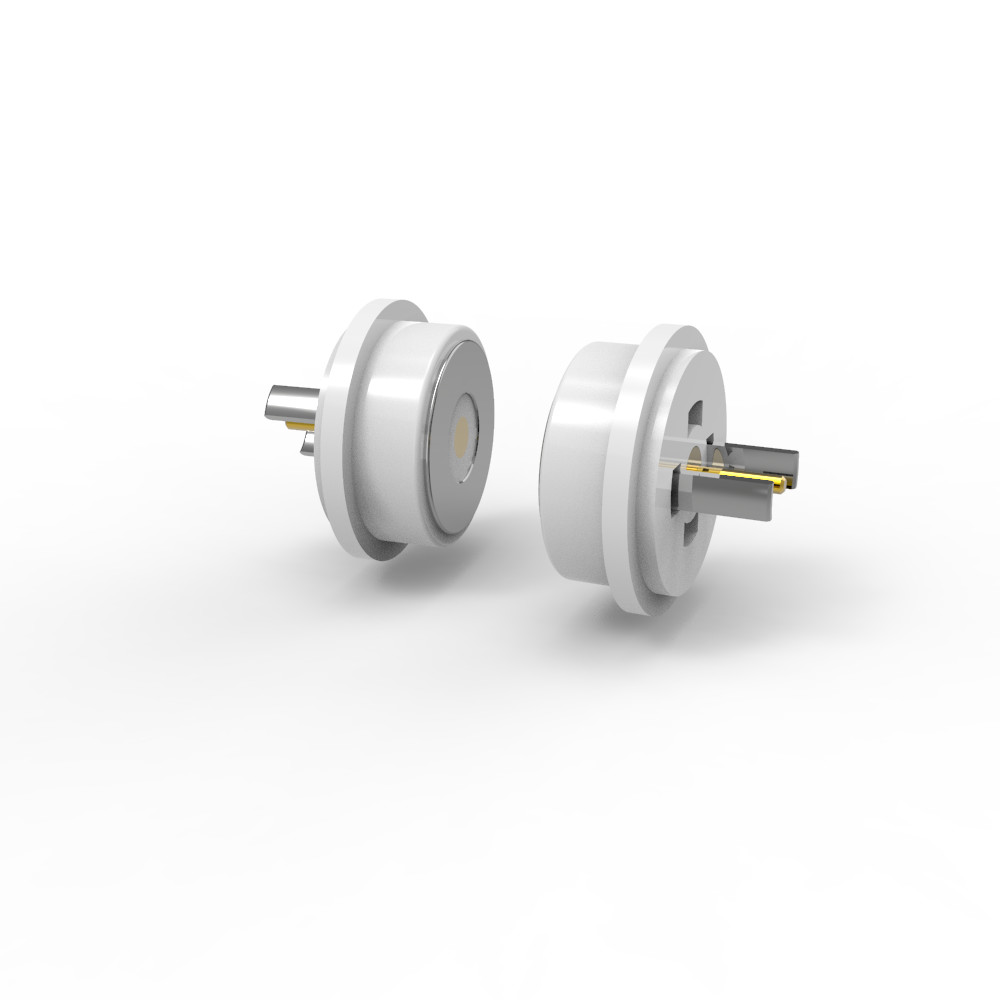

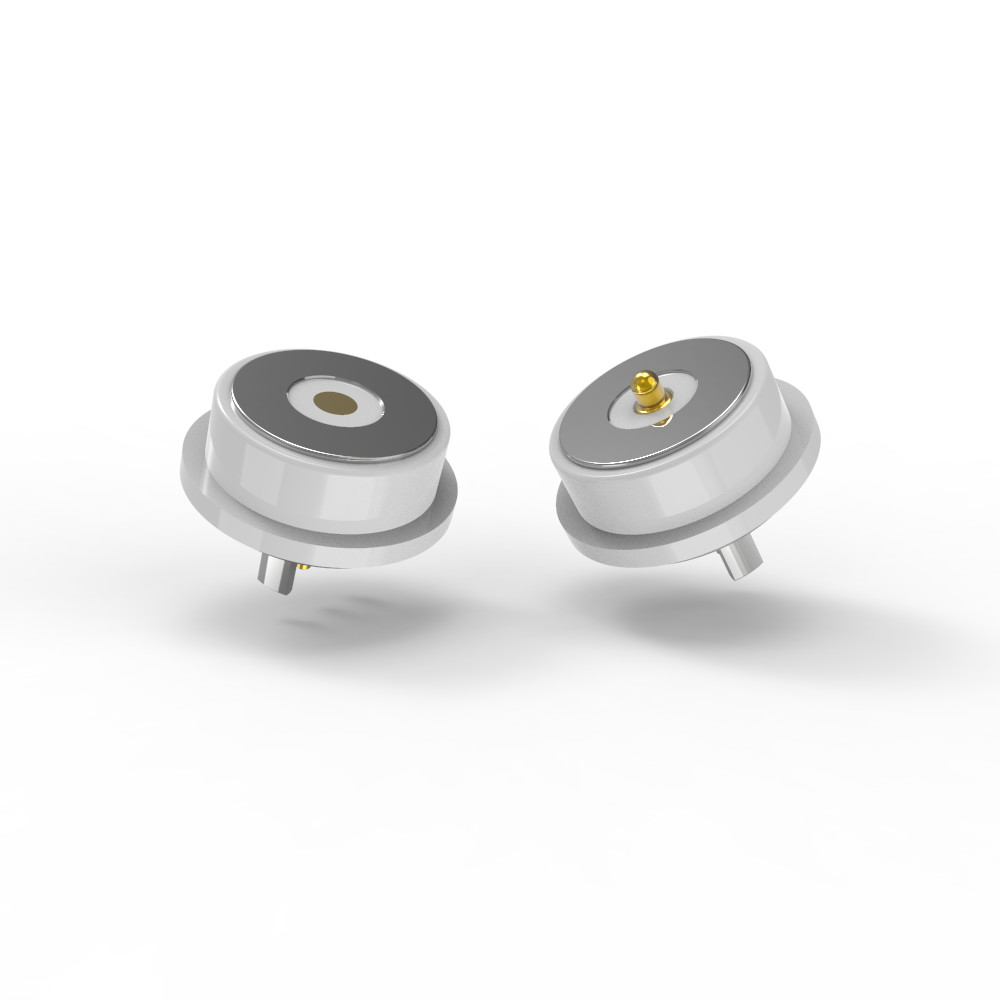

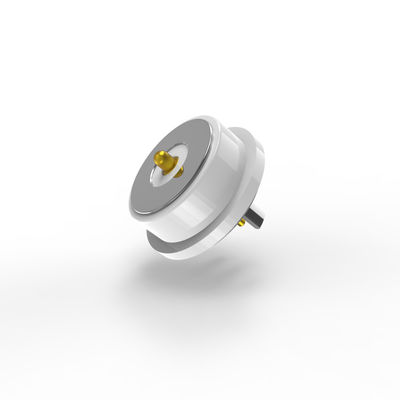

ホワイト磁気ポゴピンコネクタ 2ピン 男性と女性のコネクタ 8.0mm

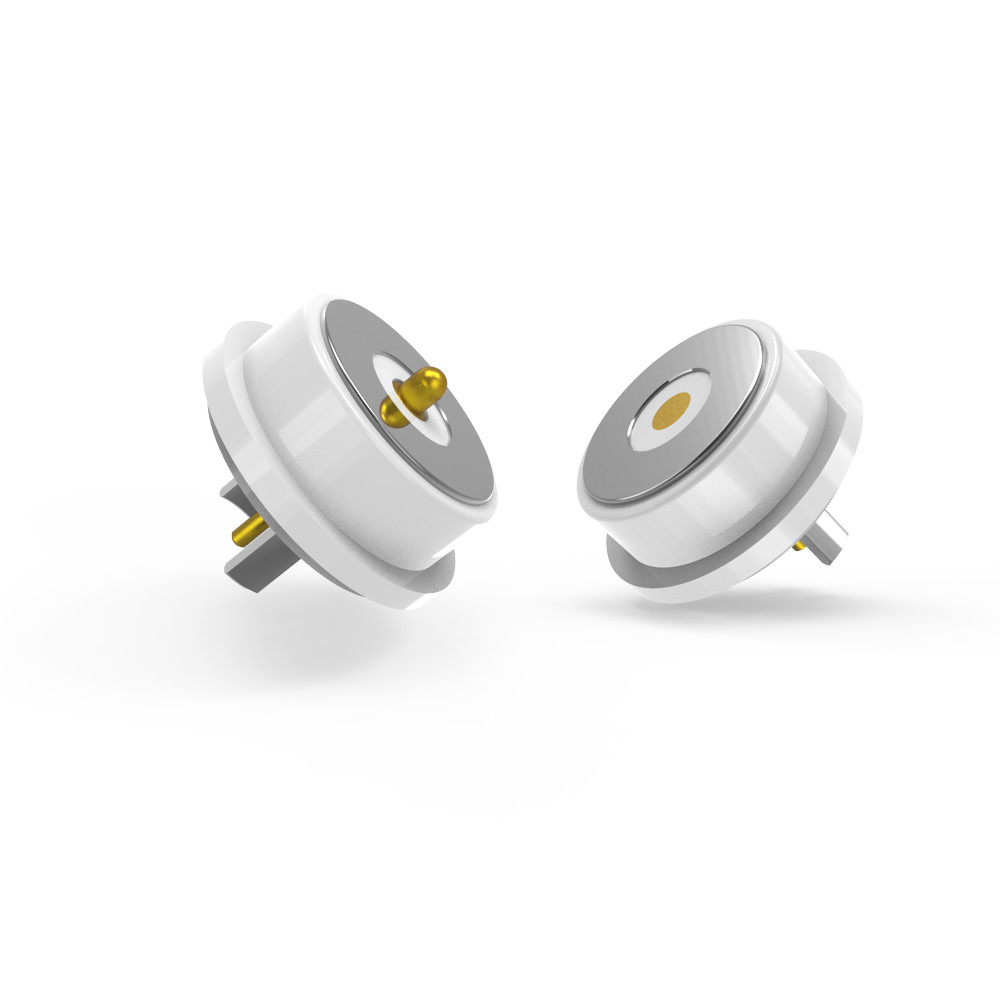

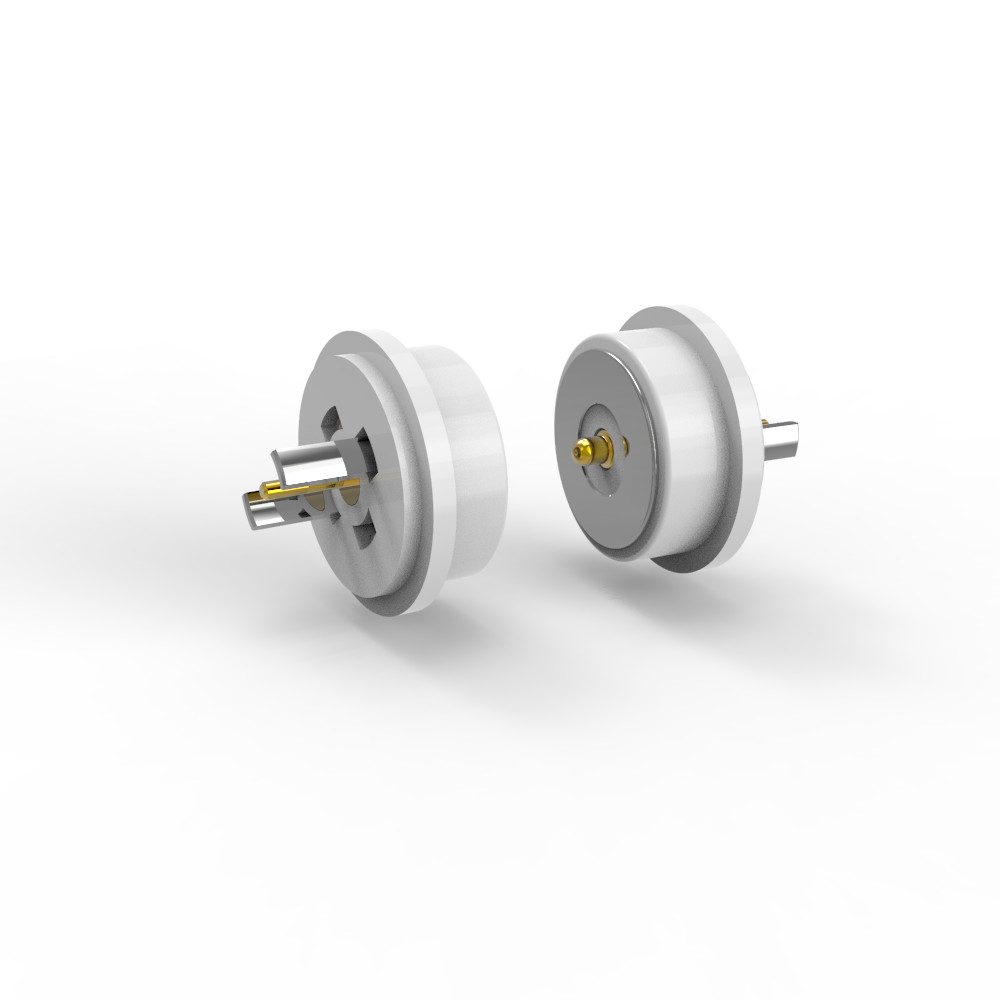

ポゴピンコネクタ 男性と女性 8.0mm の白い丸い磁気コネクタ

1材料の仕様

.プルーンジャー&バレル:

基礎材料:鉛のない銅 (C6801)

塗装: 耐腐蝕性および伝導性のために,60×100μ"より少ない金 (Au) とニッケル (Ni) の最小5μ" (マイクロインチ).

.春:

材料:ステンレススチール SUS 304

塗装: 伝導性のために1μ"ゴールド (Au)

.住居:

材料: 30%のガラス繊維 (GF) を含む白いLCP (液晶ポリマー), UL94 V-0 グレード (炎阻害性)

.シェル:

材料:鉛のない銅 (C6801) とニッケル (Ni) 塗装

.マグネット:

材料:ネオジウム鉄ボロン (NdFeB) グレードN52 (高磁力強度) ニックル塗装

2メカニカル仕様

.スプリング・フォース: 60g ±10g 1.0mm 作業ストローク (アクティベーション・フォース)

.フルストローク: 1.2mm (全移動距離)

.機械寿命: 最低5万サイクル (耐久性)

.動作メカニズム:おそらく磁気 (NdFeB磁石経由) で,ポンジ・スプリングシステム.

電気:

電圧12V

電流:3.0A

接触抵抗:50mΩMax (PIN)

テスト:

100% オープン・ショート・サーキットテスト

ROHS/REACH準拠 (危険物質がない)

塩噴霧試験: 48時間 (耐腐蝕性検証)

製品用途説明 (以下に限定しない):

1プラグイン溶接PCBボード

2溶接後に導線を形作り,封装する

3そのPCBボードの転送端末が付属できます.

4組み込める模具の注射鋳造

5ワイヤーは直接結合できます

丸い磁気コネクタのパラメータ:

丸い男性磁気コネクタの技術図

丸い女性磁気コネクタの技術図

推奨されたPCBレイアウト:

配置の許容:±0.05mm

磁気コネクタの利点:

1) 自動吸着接続経験; 操作が簡単;

2) 装置を簡単に取り除くために磁気インターフェースを使用します.

3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.

4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.

5) 高電流 (3A-20A) をサポートし,より速く充電する.

6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.

8) 製品形を合わせた形,製品の販売ポイントを向上させる

磁石の位置,磁石の使用,構造を区別する

方向性 (ユーザー向けで使いやすい)

10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);

11) 開発時間は短く,カスタマイズするための低コストの模具です.

信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0

マグネティックコネクタ製品の適用:

● ウェアラブル デバイス(スマートウォッチ,AR/VRヘッドセット)

● 医療 機器(携帯診断)

● 産業用IoT(モジュールセンサー,ロボット)

● 消費 電子 製品(磁気充電ドック) ect..

なぜUPEがあなたのパートナーになるのか?

● 人 の 行動急速なプロトタイプ作成: サンプルについては3~5日

● 人 の 行動費用対効果: 競争力のあるMOQ価格

● 人 の 行動品質保証:100%自動化テスト

● 人 の 行動高技術生産精密エンジニアリング

● 人 の 行動体系的な品質管理一貫した性能のために

磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)

*価格と条件について交渉 (大量割引が適用される可能性があります)

* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)

*支払い (PayPal,銀行振込,その他の安全な方法)

*送料と品質チェック
荷物を追跡する

商品の品質を確認するために到着時に検査します.

支払期限:T/T,50%預金,50%残金

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

貨物:航空,海,急便

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
