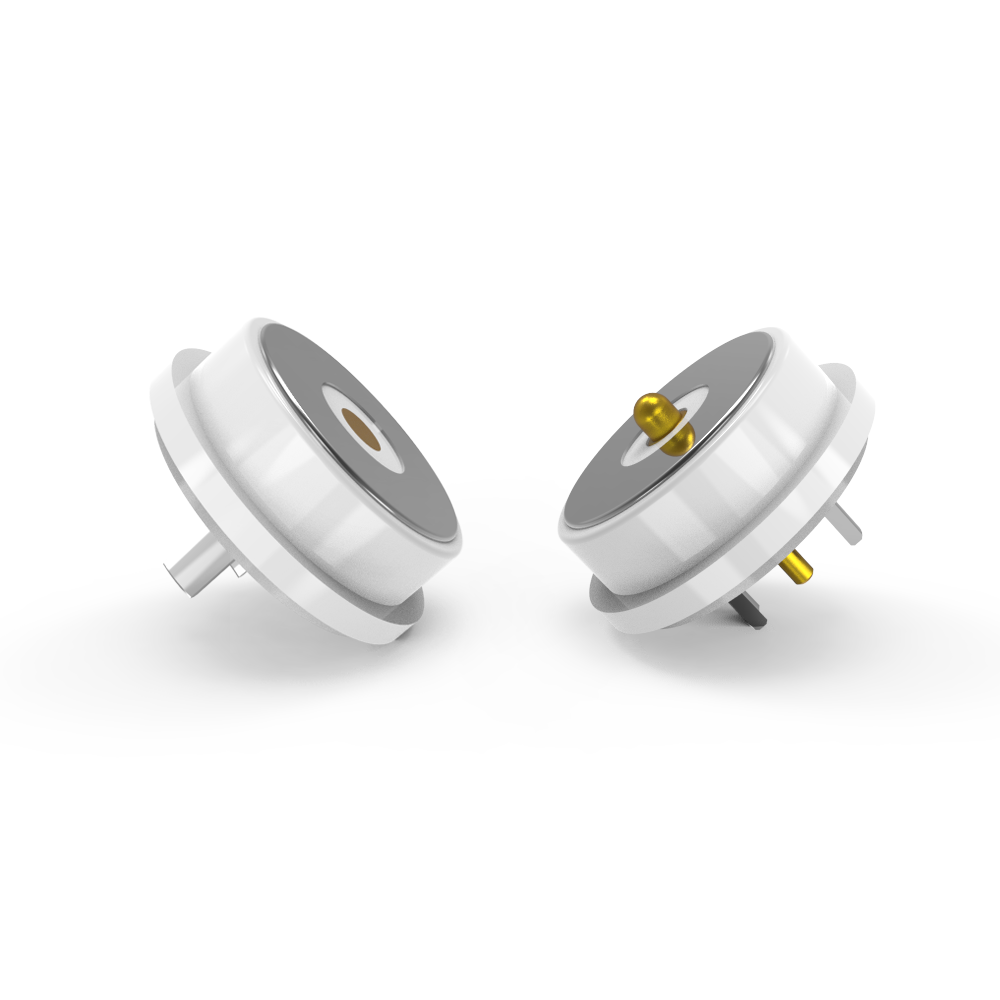

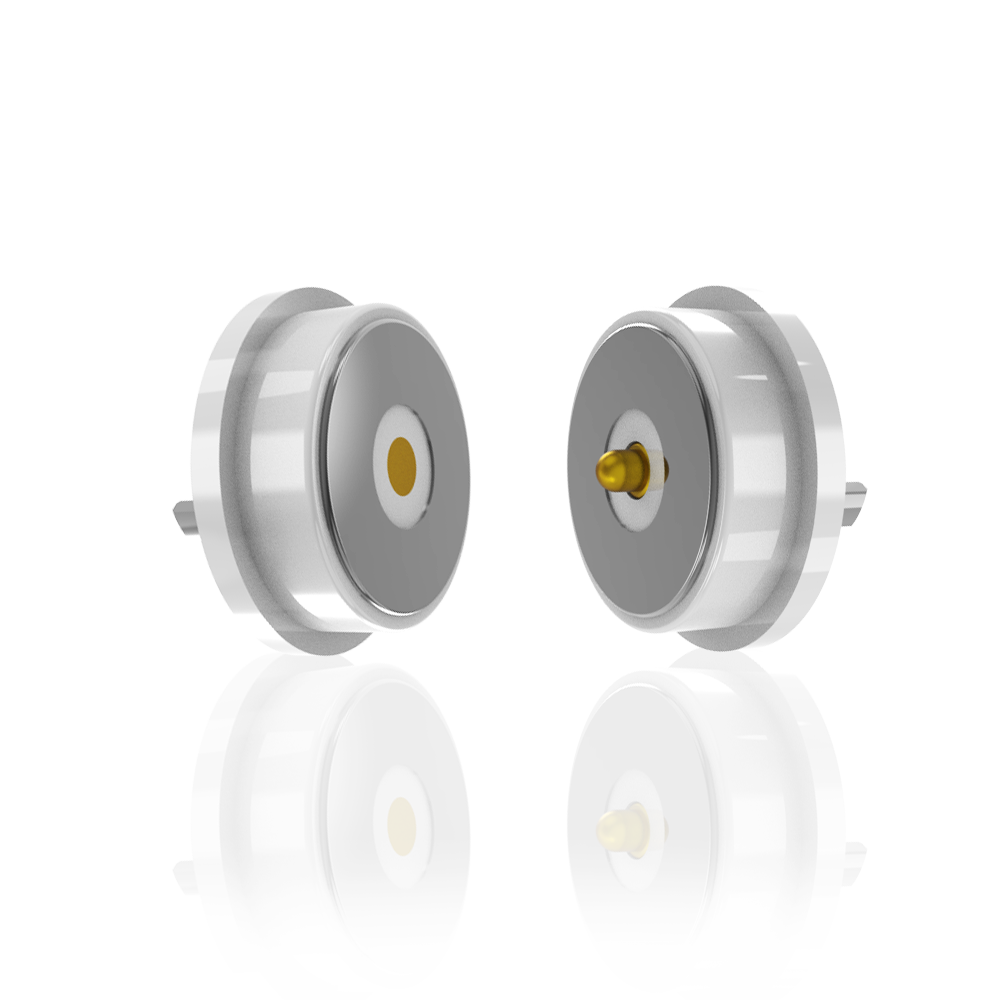

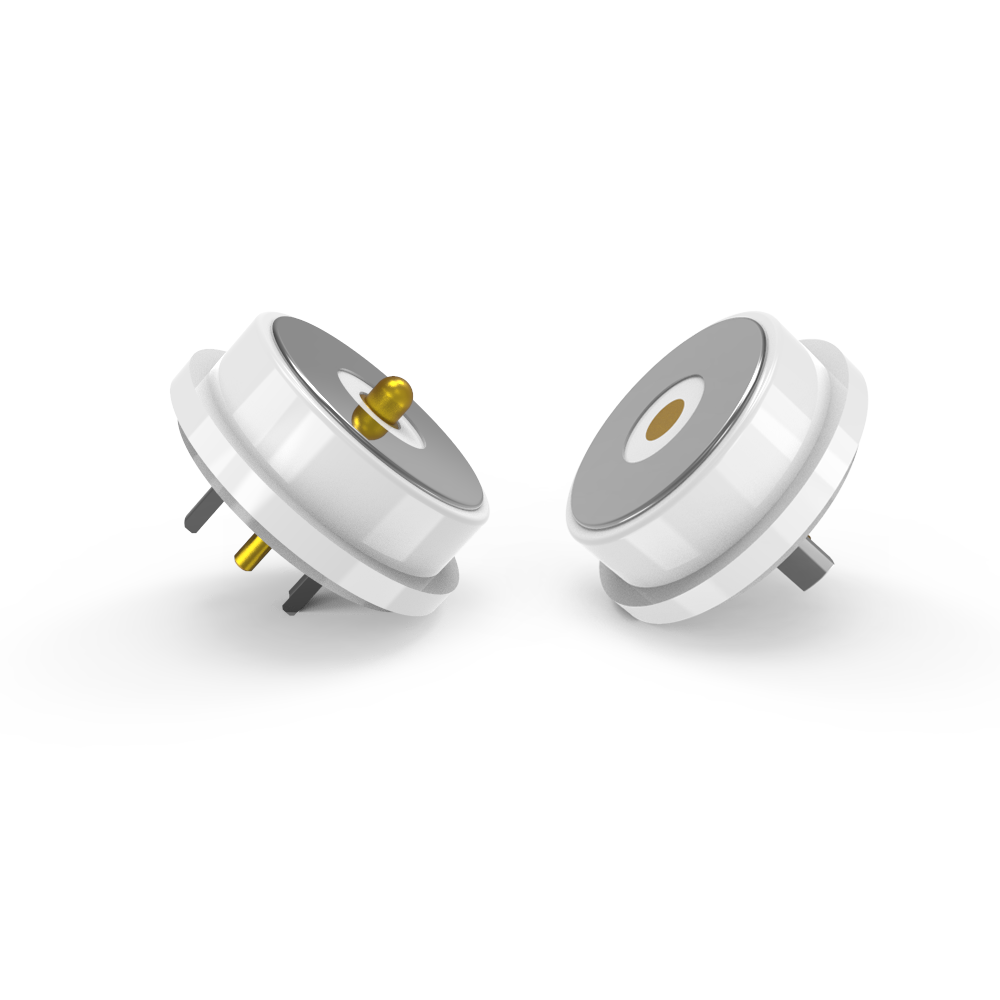

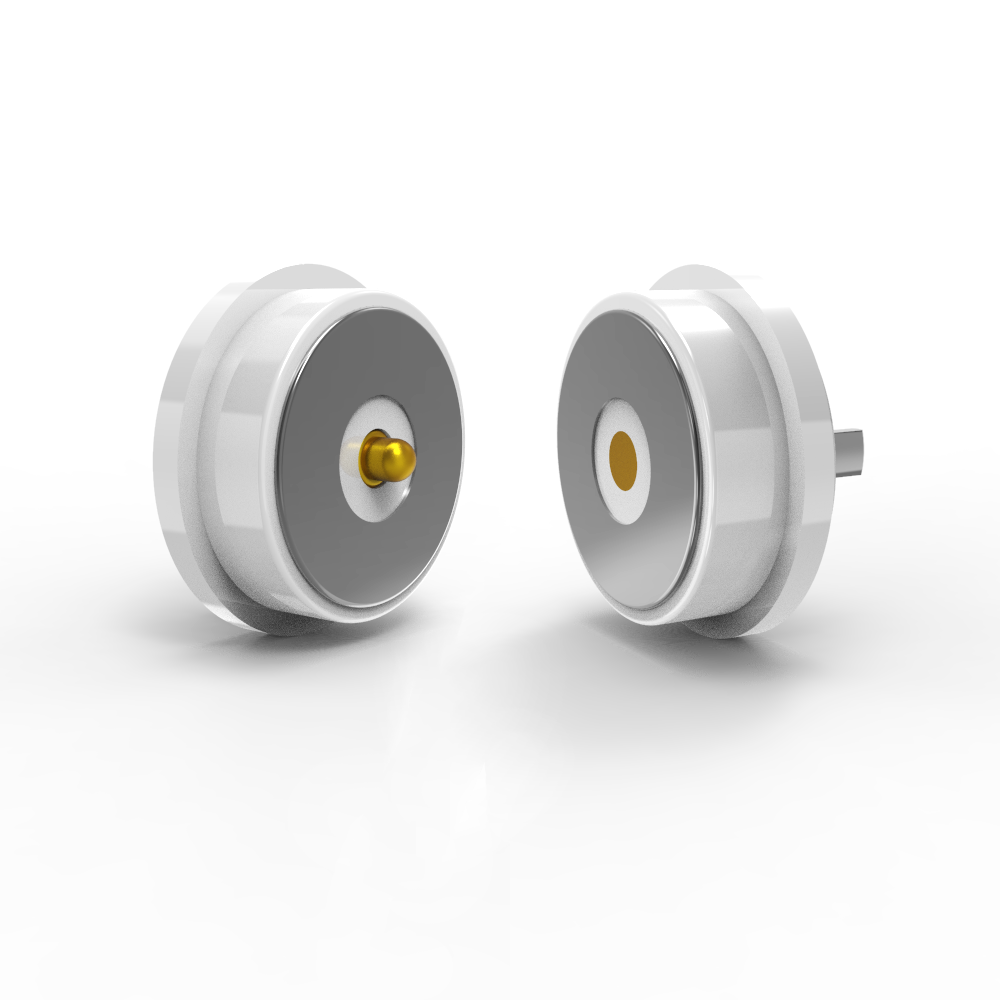

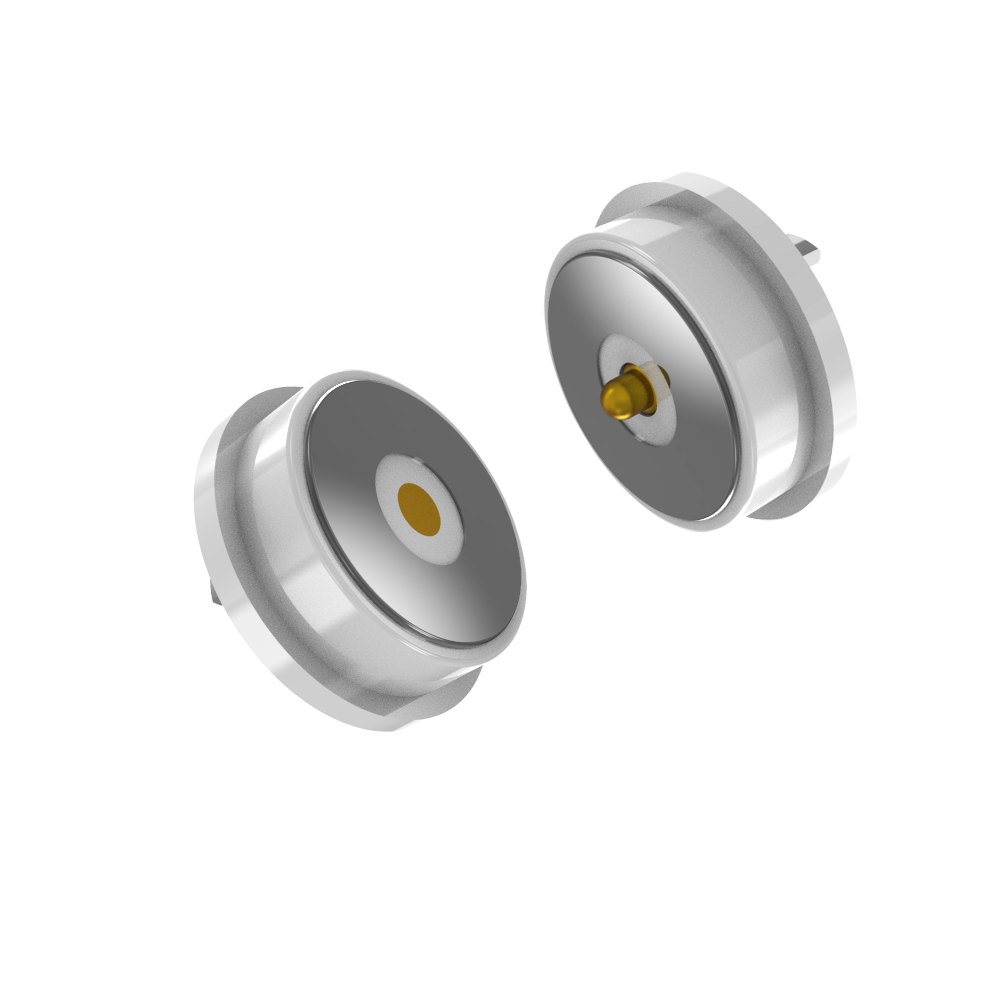

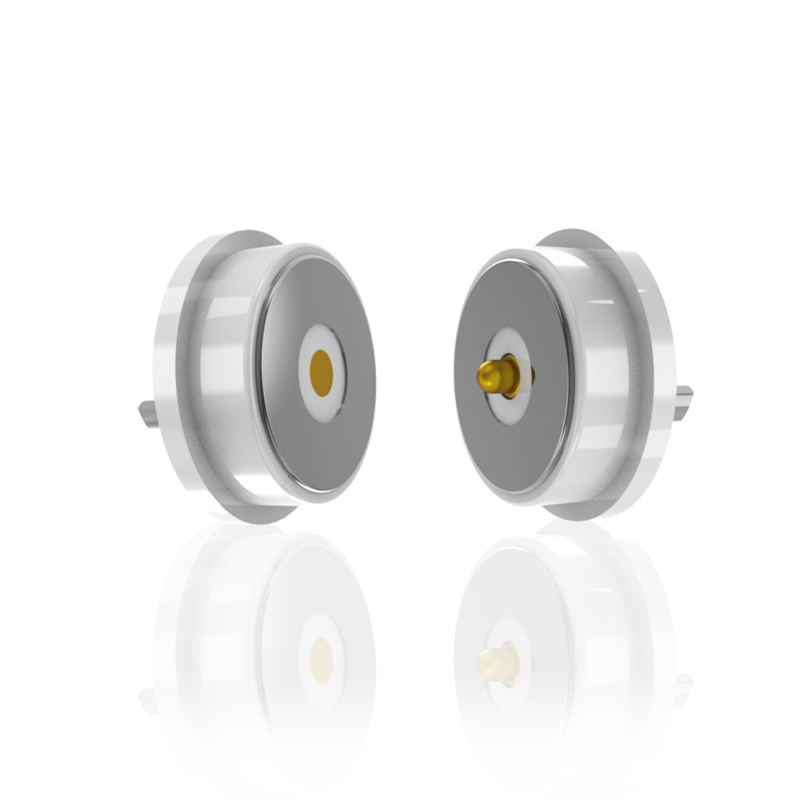

10.0mm 丸型オス・メス磁気ポゴピンコネクタ スマートハッシュバックル用

スマートハッシュバックル用の10.0mm丸型オス・メス磁気ポゴピンコネクタ。

UPEは、お客様向けの磁気コネクタ、磁気ケーブルコネクタを専門に設計・製造しています。
お客様は、製品のIDと用途の説明、および要件を当社にご提供いただくだけで、当社のエンジニアがご提案をさせていただきます。また、お客様の製品設計を完了するためのお手伝いも可能です。必要に応じて、UPEが設計することもできます。

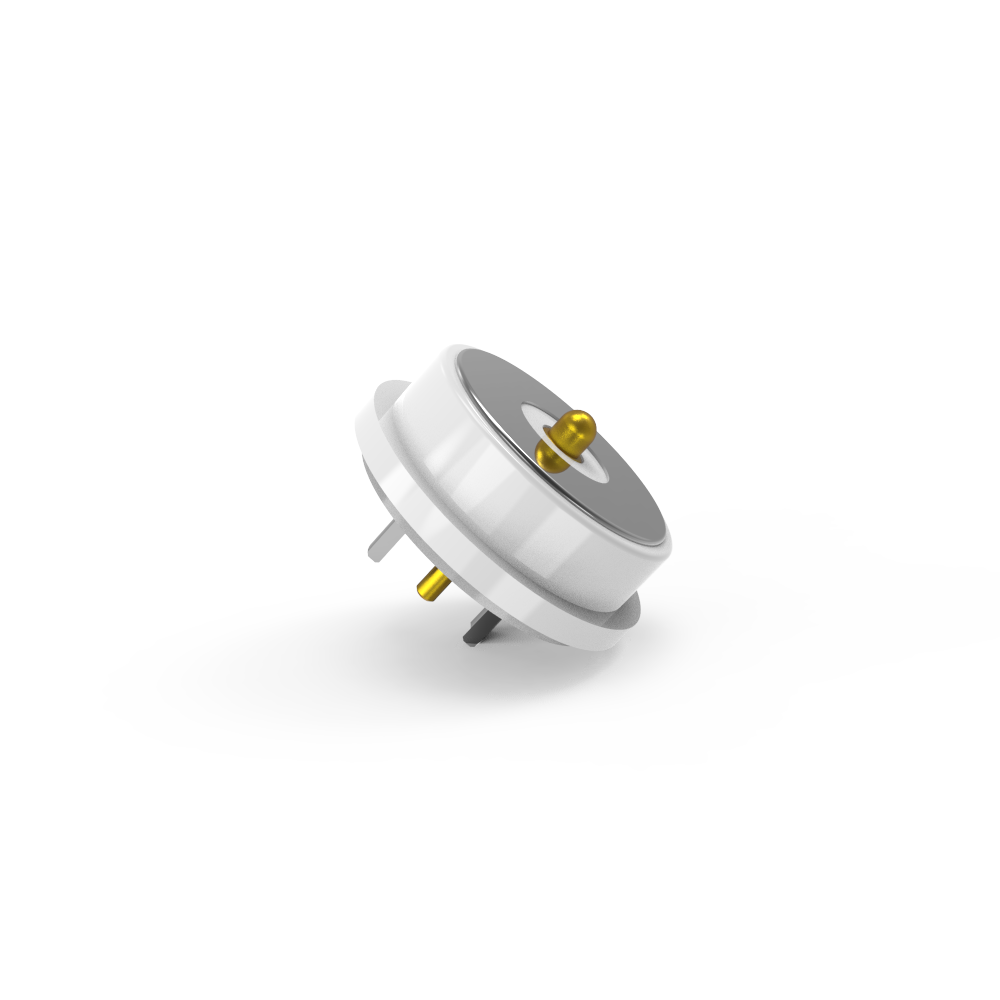

オスの磁気コネクタ部品

...材質：

プランジャー：鉛フリーC6801、5U" Min Au over 60~100U"Niめっき;
バレル：鉛フリーC6801、5U" Min Au over 60~100U"Niめっき;
スプリング：SUS 304、1U"Auめっき;
ハウジング：白LCP+30%GF UL94 V-0;
シェル：鉛フリーC6801 Niめっき;
マグネット：NdFeB N52 Niめっき
...機械的特性：
スプリング力：70g±20g、1.0mmの作動ストローク時。
フルストローク：1.2mm。
機械的寿命：50000サイクル以上。
...電気的特性：
電圧：12.0 V。
電流：3.0 A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48H。
..& 主要検査寸法。
…製品の用途説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接;
2.ワイヤー溶接後の成形と封止;
3.PCBボードの転送端子を追加可能;
4.埋め込み可能な金型の射出成形;
5.ワイヤーを直接接続可能。

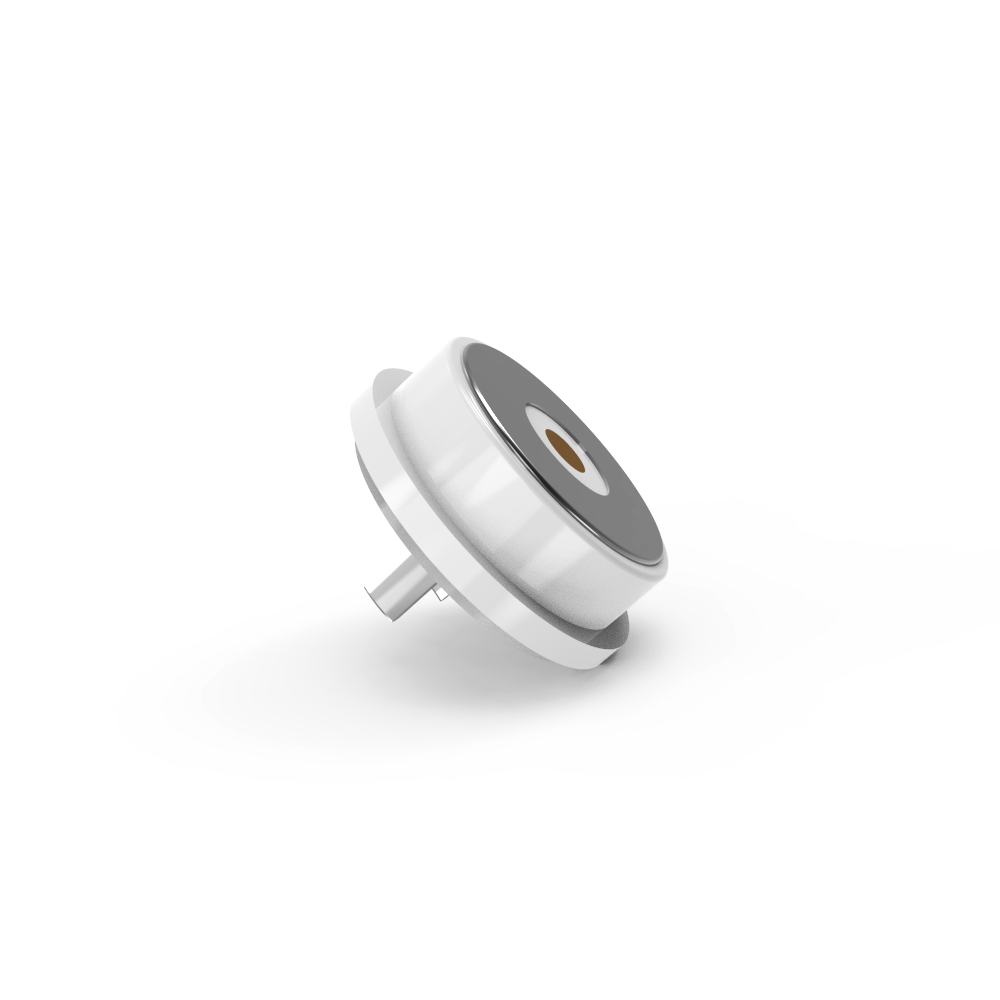

メスの磁気コネクタ部品

...材質：
PIN：鉛フリーC6801、5U"Min Au over 60~100U"Niめっき;
ハウジング：白LCP+30%GF UL94 V-0;
シェル：鉛フリーC6801 Niめっき;
マグネット：NdFeB N52 Niめっき
....電気的特性：
電圧：12.0 V。
電流：3.0 A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48H。
...& 主要検査寸法。
…製品の用途説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接;
2.ワイヤー溶接後の成形と封止;
3.PCBボードの転送端子を追加可能;
4.埋め込み可能な金型の射出成形;
5.ワイヤーを直接接続可能。

DC磁気コネクタパラメータ：

円形オスの磁気コネクタ技術図面

円形メスの磁気コネクタ技術図面

PCBレイアウト：

磁気コネクタの利点：

●自動吸着接続体験の人間化設計;

●人間化された落下防止：充電インターフェースから簡単に取り外すことができ、デバイスを取り外すのは容易ではありません;

●寿命：最大100,000〜200,000サイクル;

●防水設計：デバイスのメス端は防塵および防水（IPX8）です;

●高速充電時間：5A-10A磁気コネクタ設計は、大電流伝送に耐えます;

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）●製品の短絡防止構造設計とフールプルーフ;

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）●省スペースのメスコネクタとPCBアダプターは、ポゴタイプとSMT DIPパッチコード接続を実現できます

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）●優れた拡張可能なインターフェース。これにより、（電源信号、ビデオオーディオ、ジャックなど）を実装できます

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）磁気コネクタ製品の用途：

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）2：仮想現実デバイス（VR）、無人航空機デバイス、インテリジェントロボットデバイス

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）4：スマートホームデバイス、スマートハンドヘルド端末デバイス、スマート衛生設備、スマート屋外スポーツ機器、スマート理学療法および美容デバイス

5：家電製品、小型家電製品（プリンター、スマートフォン、コンピューター、カメラ、オーディオビジュアル機器、PDA）なぜUPEがあなたのパートナーであるべきか？

1.R＆Dチームの独立した設計および開発能力により、製品開発でカスタマイズできます。IDがあれば、残りは当社が行います。無料開発、R＆D期間3〜5営業日。

2.マルチプログラム選択の製品プロジェクト、丸型、正方形、長方形、異形接続により、美しい外観を実現し、スペースを節約し、プラグインが容易になり、磁力は1Nから30Nに達する可能性があります。
3.接続方法：磁石から磁石、磁石から合金、磁石から鉄板など、さまざまな構造と用途に対応し、磁場干渉を回避し、NdFeB磁石を使用すると、磁力を永久に維持できます。
