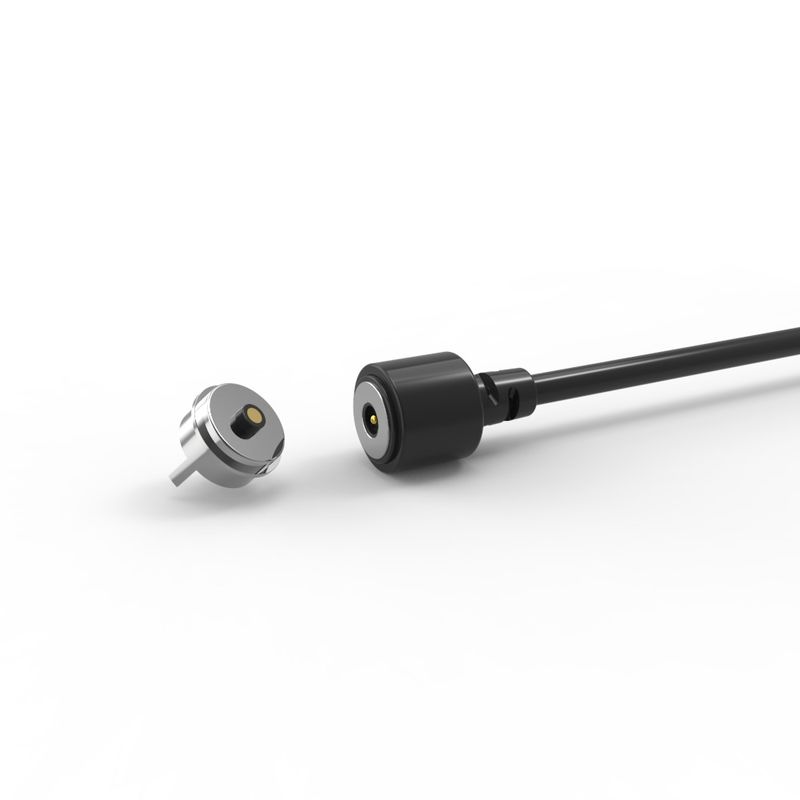

サイクルのライトのためのDC磁気ポゴピン男性&女性ケーブルコネクター

自転車ライト用DC磁気ポゴピンオス・メスケーブルコネクタ

Union Precision Electronic Co.,Ltd (UPE) は、精密磁気コネクタ、精密磁気充電ケーブルコネクタの研究開発、製造、販売に注力し、お客様に磁気ソリューションを提供しています。

オス磁気ケーブルコネクタ：

...材料：
ポゴピン：真鍮（プランジャー＆バレル、5U" Min Au over 60~100U"Niめっき）;
ハウジング：黒HTN+30%GF UL94 V-0;
マグネット：NdFeB N52 Niめっき;
ケーブル：黒OD 3.00*2C(TC43*0.08),
ワイヤージャケット：黒TPE 90A。
コネクタジャケット：黒TPE 90A。
...機械的特性：
バネ力：0.4mmの作動ストロークで60g±10g。
フルストローク：0.6mm。
機械的寿命：10000サイクル以上。
...電気的特性：
電圧：12 V。
電流：2A。
接触抵抗：50mΩMax (PIN)。
100% 開放および短絡試験。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48時間。

メス磁気コネクタ：

..材料：
PINr：鉛フリーC6801、5U" Min Au over 60~100U"Niめっき;
ハウジング：黒HTN+30%GF UL94 V-0;
シェル：鉛フリーC6801 Niめっき;
マグネット：NdFeB N52 Niめっき
....電気的特性：
電圧：12.0 V。
電流：5.0A。
接触抵抗：50mΩMax (PIN)。
100% 開放および短絡試験。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48時間。
...& 主要検査寸法。
… 製品の用途説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接;
2.ワイヤ溶接後の成形と封止;
3.PCBボードの転送端子を追加可能;
4.埋め込み可能な金型の射出成形;
5.ワイヤを直接接続可能。

 注意：
1.マグネットはNdFeB材料を使用しており、磁力を永久に保持できます（高温、破損、同極接続を除く）。

2.マグネットは磁場干渉を起こす可能性があります。

3.短絡保護を設計できます。

磁気コネクタの仕組みは？

.両側が互いに近接すると磁気的に接続されます
.プラグの背面にあるライトは、電力が流れていることを示します
.両側を引き離すと、電力の流れはすぐに停止します
.コネクタ同士が反発し合い、もし引き寄せられたとしても絶縁部分で起こるため（両方のコネクタが同じ磁極を解放するため）、短絡を回避します

丸型2ピン磁気ケーブルコネクタのパラメータ：

丸型2ピン  メス磁気コネクタ技術図面

推奨PCBレイアウト

UPEの強み：

1.R&Dチームによる独立した設計・開発能力、製品開発によるカスタマイズが可能。IDさえあれば、残りは当社が行います。無料開発、R&D期間は3～5営業日。

2.製品プロジェクトのマルチプログラム選択、丸型、正方形、長方形、異形接続など、外観を美しくし、省スペース化、プラグインを容易にし、磁力は1N～30Nを実現します。

3.接続方法：マグネット対マグネット、マグネット対合金、マグネット対鉄板など、さまざまな構造と用途に対応し、磁場干渉を回避し、NdFeBマグネットを使用することで、磁力を永久に保持できます。

磁気コネクタの利点：

1.楽なユーザーエクスペリエンス

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.落下防止安全性：張力（ケーブルにつまずくなど）がかかるときれいに外れ、デバイスを損傷から保護します。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.高いサイクル寿命：100,000～200,000回の接続/切断サイクルに対応 – 標準的なコネクタをはるかに上回ります。

.堅牢な設計：物理的なストレスや頻繁な使用に耐える強化構造。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.IPX8防水：デバイス側（メス）ポートは浸水に耐えます（ウェアラブル、医療機器、屋外デバイスに最適）。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。4.高性能電力供給

.急速充電サポート：5A～10Aの電流に対応し、電力消費の多いデバイスの急速充電を可能にします。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。5.設計の柔軟性

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.フォームファクタの適応性：超薄型プロファイルまたは特殊なエンクロージャ用に設計できます。

6.安全性向上

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.完全な極性：物理的な設計により、誤った挿入を防ぎます（逆極性保護）。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.高速データ：USB 2.0、HDMI 1.3、オーディオ/ビデオ信号をサポート – 機能を損なうことなく従来のポートを置き換えます。

.信号の整合性：頻繁な切断があっても、ビデオ/オーディオの安定した伝送を維持します。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。1.ウェアラブルデバイス（スマートウォッチ、ペットロケーター、スマートブレスレット）の充電/ケーブル

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。3.医療機器、無線デバイス、データ通信機器、電気通信機器、自動化および産業機器;

4.航空、宇宙、軍事通信および軍事電子機器

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。FAQ

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。100%の誠意をもって、当社は製品であろうとアフターサービスであろうと、お客様に最高のサービスを提供します。お客様の図面や要件に応じて、最も合理的な見積もりと高品質のサンプルを設計します。すべてのお客様にアフターサービスを保証します。

2.製品をカスタマイズできますか？

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。3.サンプルの費用はいくらですか？

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。カスタマイズ品の場合、適切に費用を請求し、ご注文いただいた際にサンプル料金の合理的な割合を返金します！

4.納期はどうですか？

納期は、お客様のご注文の数量と難易度によって異なります。通常、在庫品は3日以内に、カスタマイズ製品は2週間以内に納品されます。
5.当社の品質管理はどうですか？
お客様にご満足いただけるよう、製品の品質を確保するために製品をテストおよび検査します。品質は当社にとって最も重要であり、材料から納品まで、すべて二重にチェックされ、当社はこれを保証するためにIS09001を取得しています。
