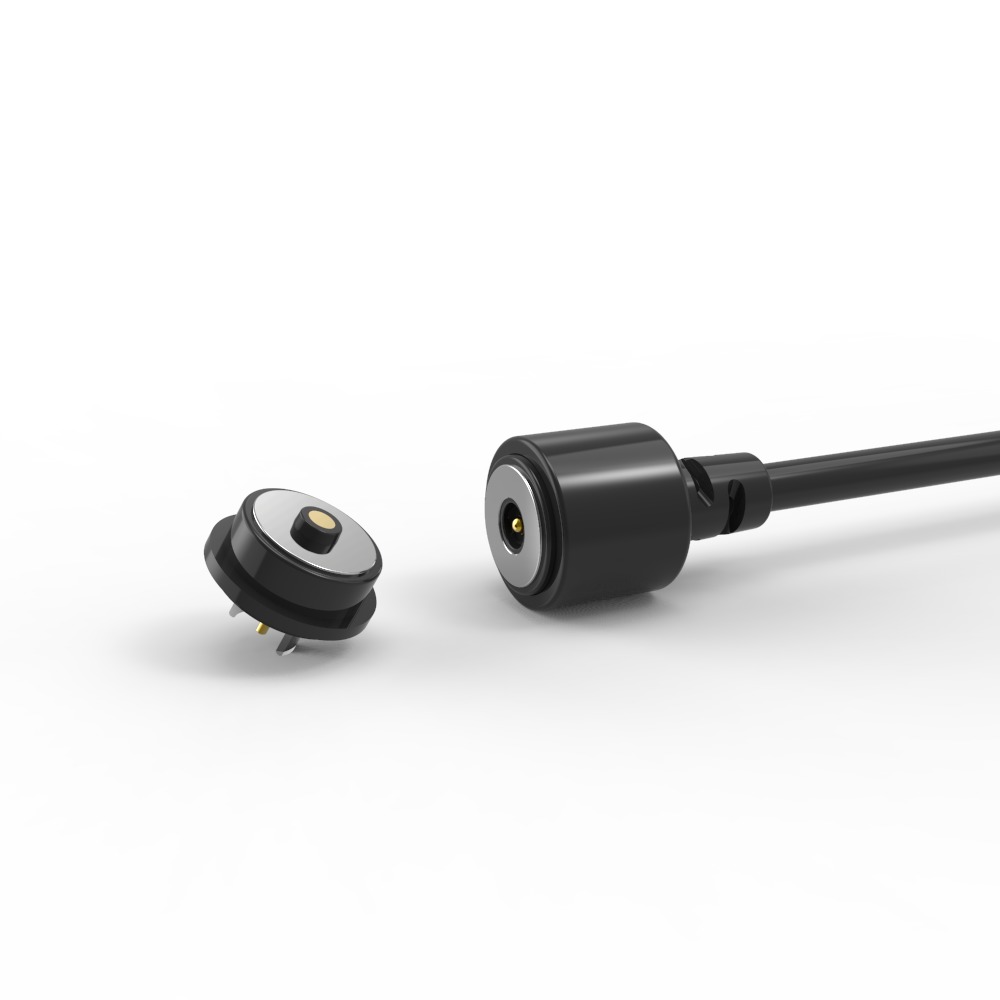

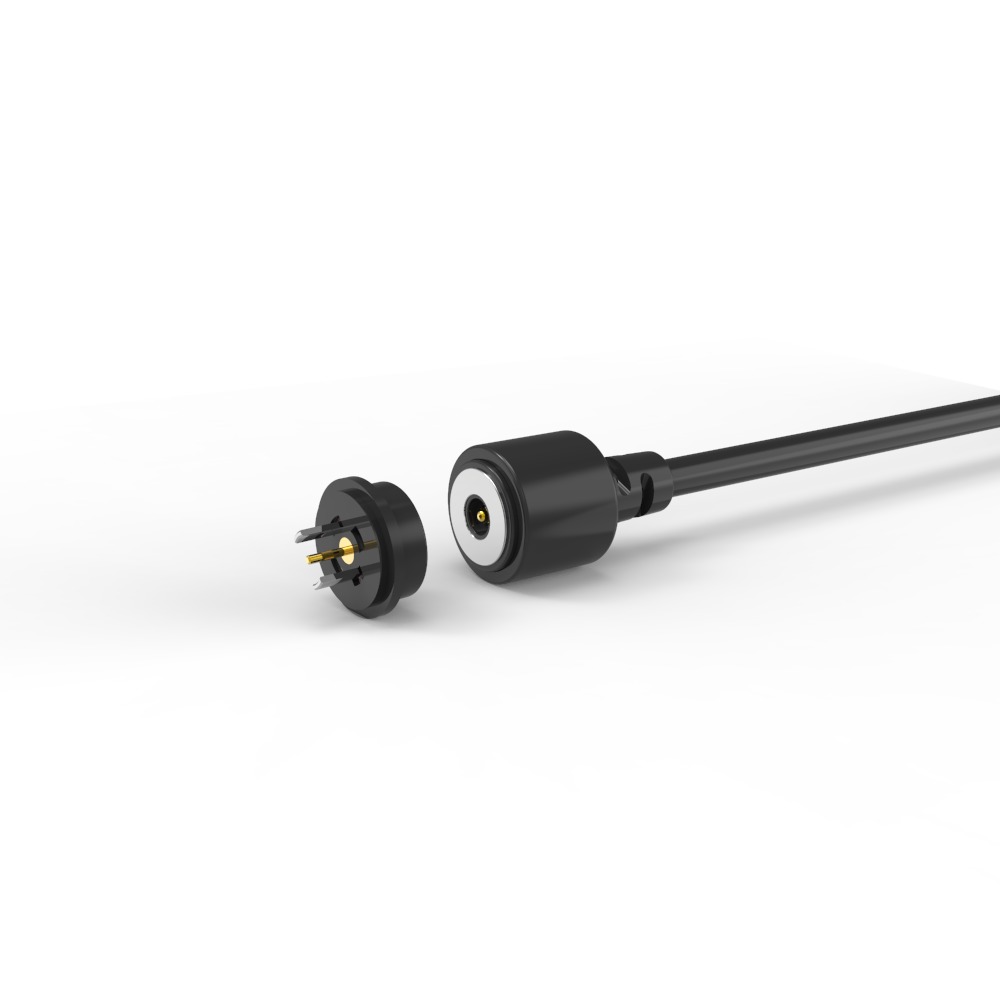

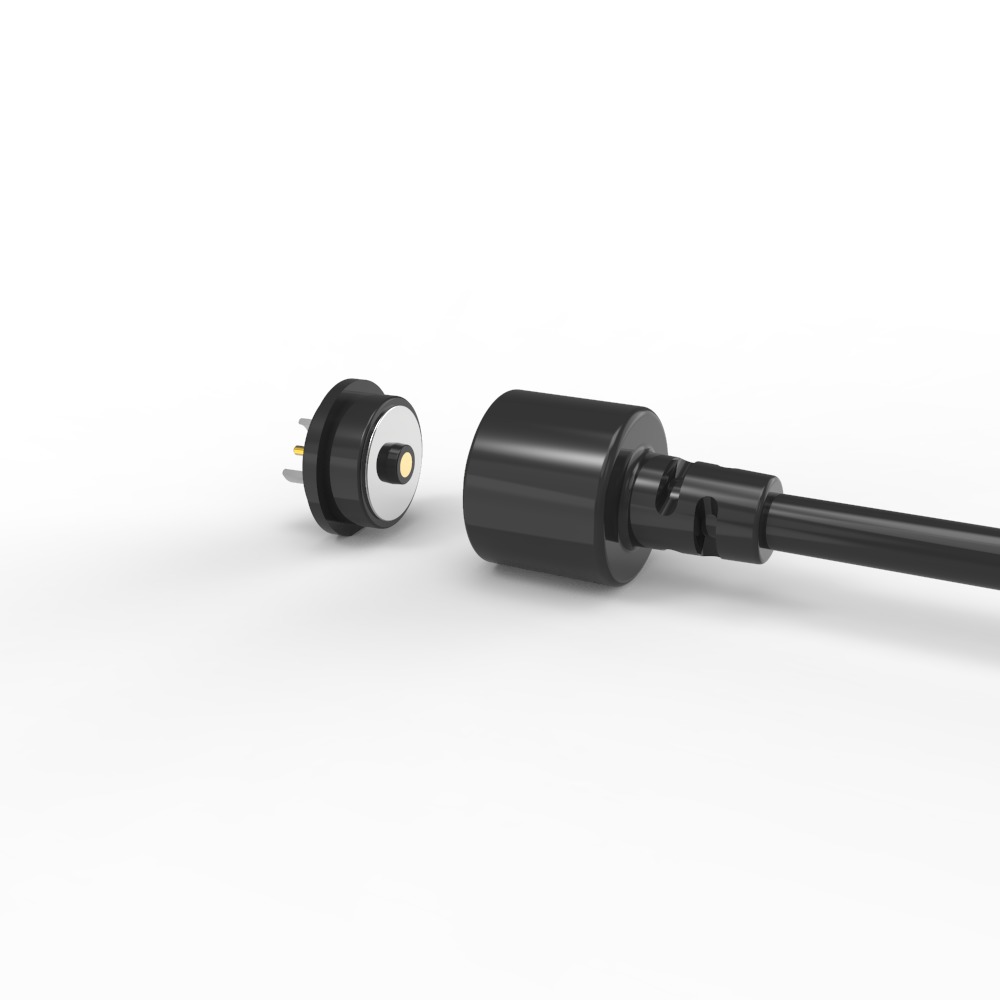

スマートウェア用USB付き急速充電丸型マグネットケーブルコネクタ

スマートウェア用のUSB付き高速充電丸型磁気ケーブルコネクタ。

Union Precision Electronic Co.,Ltd (UPE) は、ハイエンドのPogo Pin、Pogo Pinコネクタ、磁気コネクタ、および関連製品の設計、開発、製造、販売に注力するハイテク企業です。

当社は、継続的な技術革新と高品質な製品を会社の発展の中核として堅持しており、専門的で経験豊富な技術チームは、関連するコネクタ業界で15年以上の経験を持っています。UPEは、製品開発と製造において長年の経験を持っています。UPEは、製品の設計、開発、製造において製品の品質を保証します。同時に、同期開発などの技術サポートもお客様に提供できます。

製品は、EU ROHS、REACH、HF環境保護基準に準拠しています。

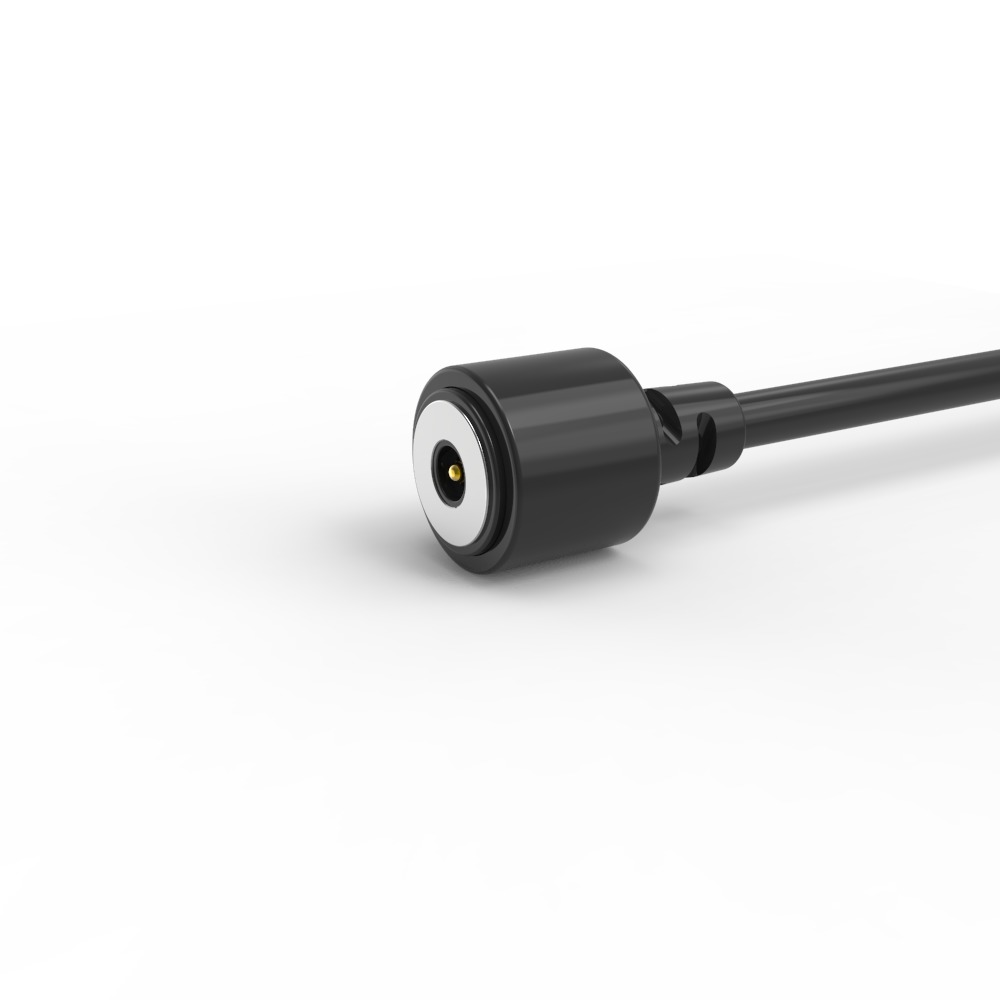

オス磁気ケーブルコネクタ：

...材料：
Pogo Pin：真鍮（プランジャー＆バレルめっき5U" Min Au over 60~100U"Ni）;
ハウジング：黒HTN+30%GF UL94 V-0;
マグネット：NdFeB N52めっきNi;
ケーブル：黒OD 3.00*2C(TC43*0.08),
ワイヤー ジャケット：黒TPE 90A。
コネクタ ジャケット：黒TPE 90A。
...機械的：
バネ力：60g±10g、0.4mmの作動ストローク。
フルストローク：0.6mm。
機械的寿命：10000サイクルMin。
...電気的：
電圧：12 V。
電流：2A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48 H。

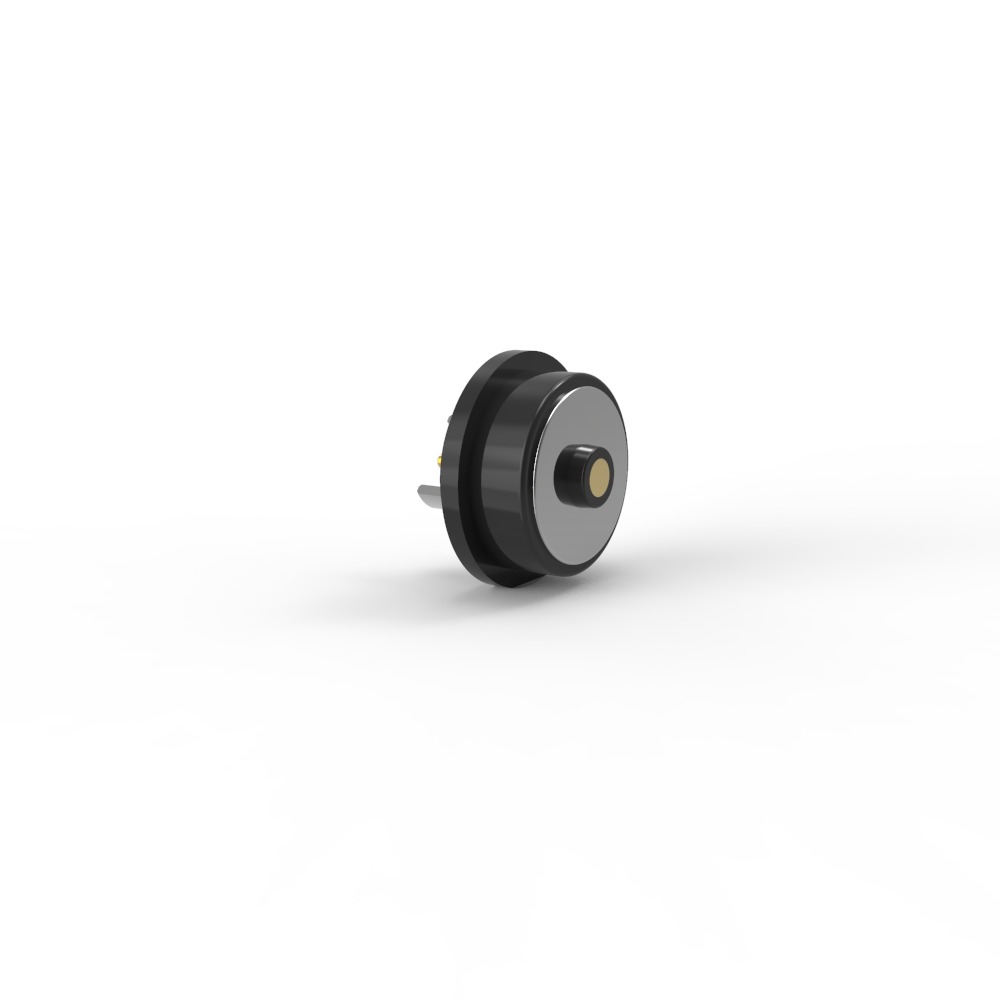

メス磁気コネクタ：

..材料：
PINr：鉛フリーC6801、めっき5U" Min Au over 60~100U"Ni;
ハウジング：黒HTN+30%GF UL94 V-0;
シェル：鉛フリーC6801めっきNi;
マグネット：NdFeB N52めっきNi
....電気的：
電圧：12.0 V。
電流：3.0A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
...ROHSまたはREACH準拠製品。
...塩水噴霧試験：48H。
...＆主要検査寸法。
＆hellip;製品アプリケーションの説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接;
2.ワイヤー溶接後の成形とカプセル化;
3.PCBボードの転送端子を追加できます;
4.埋め込み可能な金型の射出成形;
5.ワイヤーを直接接続できます。

＆nbsp;注意：
1.マグネットはNdFeB材料を使用しており、磁力を永久に維持できます（高温、破損、同極接続を除く）。

2.マグネットには磁場干渉が存在します。

3.短絡保護を設計できます。

磁気コネクタの仕組みは？

.両側が互いに近接して配置されると、磁気的に接続されます
.プラグの背面にあるライトは、電力が流れていることを示します
.両側を引き離すと、電力の流れはすぐに停止します
.コネクタは互いに反発し、引き合う場合は絶縁部分にあるため（両方のコネクタが同じ磁極を解放するため）、短絡を回避します

丸型2ピン磁気ケーブルコネクタパラメータ：＆nbsp;

丸型2ピン＆nbsp;メス磁気コネクタ技術図面

Re推奨PCBレイアウト

磁気コネクタの利点：

1.楽なユーザーエクスペリエンス

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.落下防止安全性：張力（ケーブルにつまずくなど）がかかるときれいに外れ、デバイスを損傷から保護します。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.高サイクル寿命：100,000〜200,000回の接続/切断サイクルに定格–標準コネクタをはるかに超えています。

.堅牢な設計：強化された構造は、物理的なストレスと頻繁な使用に耐えます。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.IPX8防水：デバイス側（メス）ポートは、浸水に耐えます（ウェアラブル、医療機器、屋外デバイスに最適）。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。4.高性能電力供給

.急速充電サポート：5A〜10Aの電流を処理し、電力消費の多いデバイスの急速充電を可能にします。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。5.設計の柔軟性

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.フォームファクタの適応性：超スリムなプロファイルまたは特殊なエンクロージャ用に設計できます。

6.安全性向上

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.確実な極性：物理的な設計により、誤った挿入（逆極性保護）を防ぎます。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。.高速データ：USB 2.0、HDMI 1.3、オーディオ/ビデオ信号をサポート–機能を損なうことなく従来のポートを置き換えます。

.信号の整合性：頻繁な切断があっても、ビデオ/オーディオの安定した伝送を維持します。

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。1.ウェアラブルデバイス（スマートウォッチ、ペットロケーター、スマートブレスレット）充電/ケーブル

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。3.医療機器、ワイヤレスデバイス、データ通信機器、電気通信機器、自動化および産業機器;

4.航空、宇宙、軍事通信および軍事電子機器

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。よくある質問

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。100％の誠意をもって、当社は製品であろうとアフターサービスであろうと、お客様に最高のサービスを提供します。お客様の図面または要件に従って、最もリーズナブルな見積もりと高品質のサンプルを設計します。販売後、すべてのお客様に保証を提供します。

2.お客様向けに製品をカスタマイズできますか？

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。3.サンプルの費用はいくらですか？

在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。カスタマイズ品の場合、適切に費用を請求し、ご注文いただいた際にサンプル料金の妥当な割合を払い戻します！

4.納期はどうですか？

納期は、お客様の注文の数量と難易度によって異なります。通常、在庫品は3日以内に、カスタマイズされた製品は2週間以内に納品されます。
5.あなたの会社の品質管理はどうですか？
製品の品質を確保するために製品をテストおよび検査し、お客様の満足を得ます。品質は当社で最も重要であり、材料から納品まで、すべてが二重にチェックされ、会社はこれを保証するためにIS09001を取得しています。
