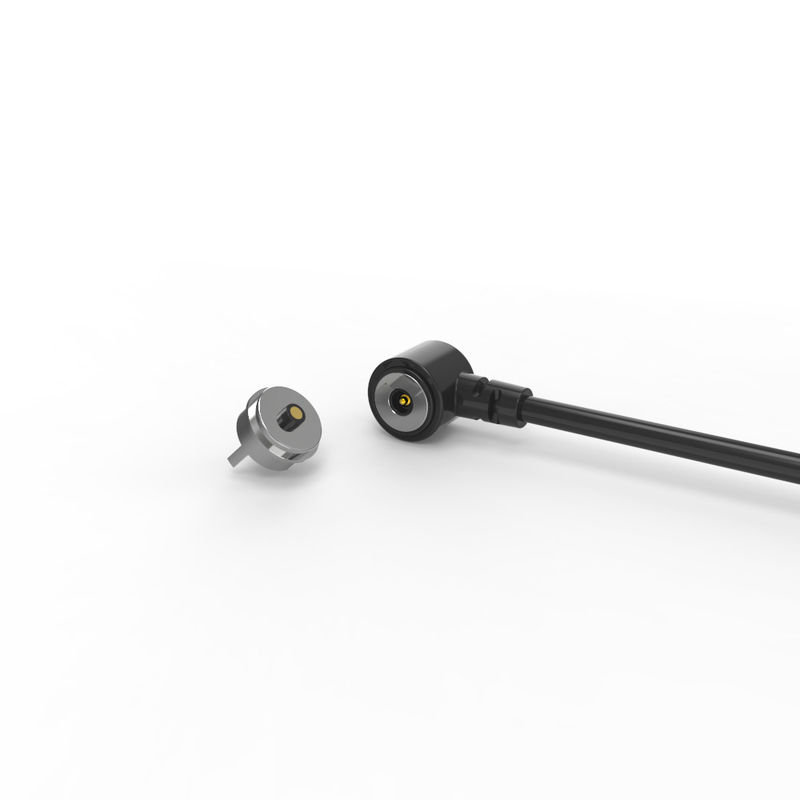

NdFeB N52 丸型オス・メス磁気パワーコネクタ（手袋用）

NdFeB N52 丸い男性と女性の手袋用の磁気電源接続器

ユニオンプレシジョン電子株式会社 (UPE) は 高級のポゴピン,ポゴピンコネクタ,磁気コネクタ,デザイン,開発,ハイテク企業として補助製品の生産と販売.

継続的な技術革新と高品質の製品が 会社の発展の核心となっていますプロフェッショナルで経験豊富な技術チームが,関連コネクタ業界で15年以上の経験を持っています..UPEは,製品開発と製造において長年の経験を有しています.UPEは,製品設計,開発および製造中に製品の品質を保証します.同時に,UPEは,製品設計,開発および製造中に製品品質を保証します.また,同期開発などの技術サポートを顧客に提供することができます..

製品はEUの環境保護基準 (ROHS,REACH,HF) に準拠しています

男性の磁気ケーブル接続器:

材料:
ポゴピン:銅 ((プランガー&バレルの塗装5U"ミンスオー60~100U"ニ);
ブラック HTN+30%GF UL94 V-0
マグネット:NdFeB N52 プラチング Ni
ケーブル:黒 OD 3.00*2C (TC43*0.08)
ワイヤージャケット:黒色 TPE 90A
コネクタジャケット:黒色 TPE 90A
...機械的な:
スプリングフォース:60g±10g,0.4mmの作業ストークで
フルストーク0.6ミリ
メカニカルライフ:10000サイクル分
...電気:
電圧12V
電流:2A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSやREACHに準拠する製品
...塩噴霧テスト:48時間

女性用磁気コネクタ:

材料:
PINr:鉛のないC6801,60~100U"Niに5U"Min Auを塗装する.
ブラック HTN+30%GF UL94 V-0
シェル:鉛のないC6801プラティングニ;
磁石: NdFeB N52 塗装 Ni
電気:
電圧:12.0V
電流:5.0A
接触抵抗:50mΩMax (PIN)
100% オープンで短いテストです
...ROHSまたはREACH準拠の製品
...塩噴霧テスト:48H
...& 鍵検査の次元
... 製品の用途説明 (以下に限らない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3. そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます

注意
1磁石は NdFeB 素材を使用し,磁力を永久に保持することができます (高温,断裂,同じポール接続を除いて)

2磁石が磁場に干渉する

3短回路防止装置を設計できる

円形 2Pin マグネットケーブルコネクタ パラメーター:

円形2Pinケーブル接続器の技術図

円形 2Pin 女性磁気コネクタの技術図

リ推奨されたPCBレイアウト

磁気コネクタの利点:

1. ユーザー体験は

.自動吸着: 簡単な"スナップ"操作で簡単に接続できます. 精密なアライナメントは必要ありません.

.防落安全: ストレスの下 (例えばケーブルにぶつかった場合) できれいに脱ぎ,デバイスを損傷から保護する.

2耐久性 は 極めて 高い

.高サイクルの寿命:標準接続器をはるかに超えた10万~20万回接続/切断サイクルに適しています.

.頑丈 な 設計: 強化 さ れ た 構造 は,身体 的 な ストレス や 頻繁 な 使用 に 耐える.

3環境の回復力

.IPX8 防水:デバイス側 (女性) ポートは浸水に耐える (ウェアラブル,医療機器,屋外機器に最適).

.防塵: 密封された設計は粒子の侵入を防止します.

4高性能の電源提供

.急速充電サポート: 5A 〜 10A の電流を処理し,電力を消費するデバイスの急速充電を可能にします.

.低抵抗:最小限のエネルギー損失を伴う高効率の高電流伝送に最適化.

5デザインの柔軟性

.カスタマイズ可能な美学:ホストデバイス (例えばウェアラブル,IoTガジェット) に合わせて形,色,ブランドを調整する.

.形状因子適応性:超薄型プロファイルや特殊な囲みのために設計することができます.

6強化された安全性

.短回路防止: 接続/誤った配列の際に偶然の短回路に対する内蔵保護.

.誤りのない極性:物理設計により誤った挿入を防止する (逆極性保護).

7信号能力が向上した

.高速データ:USB2に対応0HDMI 1 について3機能を損なうことなく従来のポートを入れ替える.

.シグナル・インテグリティ: 頻度の断絶であっても,ビデオ/オーディオの安定した送信を維持する.

製品の応用分野は:

1.工業機器,三角型機械,通信機器,医療機器,携帯端末機器

2.スマートウェアラブルデバイス スマート教育 スマートポジショニングデバイス スマートおもちゃ

消費電子機器,タブレットコンピュータ,共有充電,TWSBluetoothヘッドセット,電子機器

3航空宇宙,医療機器,自動車機内電子機器,小型の家電,自動工業機器,データ通信機器,産業検査機器ワイヤレスデバイス, 走行するインテリジェント車両
4仮想現実装置 (VR),無人航空機装置,インテリジェントロボット装置
5スマートウェアラブル製品 スマートポジショニング製品 (子どものスマートウォッチ スマートブレスレット ウェアラブル携帯電話 ブルーツ耳機など)
6スマートホームデバイス スマートハンドヘルドターミナルデバイス スマート衛生設備 スマートアウトドアスポーツ機器 スマート理学・美容機器
7消費電子機器,小型の家電 (プリンター,スマートフォン,コンピュータ,カメラ,オーディオビジュアル機器,PDA)

よくある質問

1なぜ我々を選んだのか?
100%の誠意をもって,私たちの会社は製品や販売後,あなたのために最高のサービスを提供します.我々は,最も合理的な引用を提供して,あなたの図面または要求に応じて高品質のサンプルを設計します.販売後,すべての顧客に保証を提供します.

2商品をカスタマイズできますか?
私たちは,あなたのためにカスタマイズまたはあなたのためにデザインすることを非常に喜んでいます. 図面またはサンプルを私たちに提供してください,そして製品についてのあなたの特別な要求を教えてください.我々は,あなたの要求に応じてできるだけ早くカスタマイズすることができます.

3試料はいくらになる?
ストックアイテムの場合,私たちは顧客にサンプルを無料で提供しますが,あなたは貨物を負担する必要があります.
適正な費用を請求し,サンプル料金の合理的な割合を返金します.

4- 配達時間は?
配送時間は,顧客の注文の量と難易度によって異なります.通常,ストック商品は3日以内に配達され,カスタマイズされた製品は2週間以内に配達されます.

5会社の品質管理はどうだ?
品質は,材料から配達まで,私たちの会社で最も重要です.企業にはIS09001を取得し,これを保証します.
