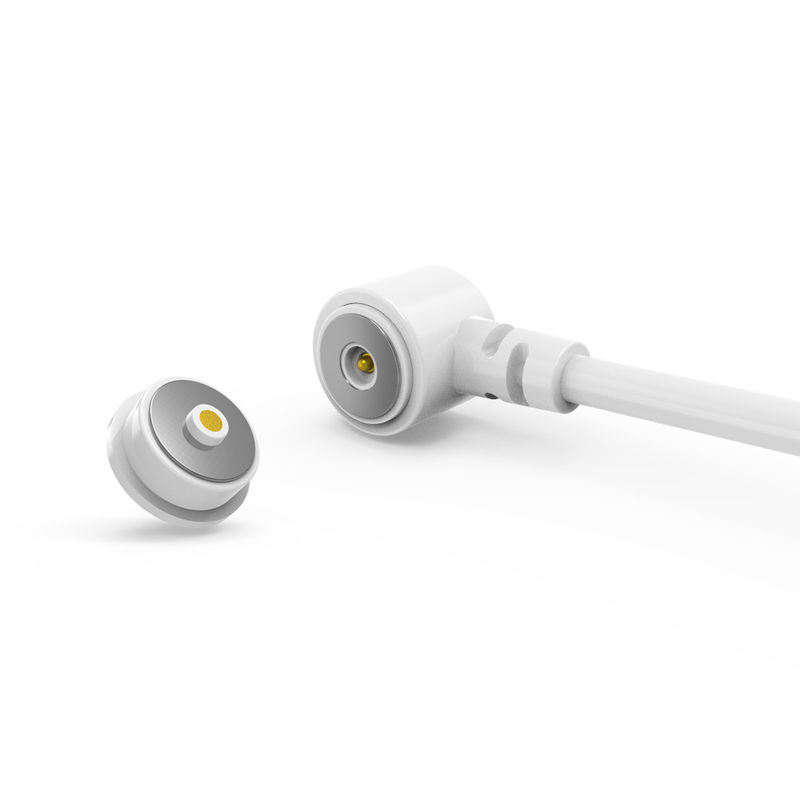

白い磁気ケーブルコネクタ 男性 女性 電源充電器 USBケーブルコネクタ

白磁ケーブルコネクタ オス メス 電源充電器 USBケーブルコネクタ。

UPE は、プロフェッショナルな磁気コネクタおよび磁気ケーブルコネクタ メーカーです。

お客様のあらゆる要件を満たし、磁気コネクタのカスタマイズサービスを提供するために、独自の専門デザイナーがいます。さまざまな顧客のニーズに応じて、さまざまな磁気ポゴピンコネクタ 製品とソリューションを設計できます。

当社は、継続的な技術革新と高品質な製品を企業の発展の中核として堅持しており、専門的で経験豊富な技術チームは、関連するコネクタ業界で15年以上の経験を持っています。UPEは、製品開発と製造において長年の実務経験を持っています。UPEは、製品の設計、開発、製造において製品の品質を保証します。同時に、同期開発などの技術サポートもお客様に提供できます。

生産工場エリアは、7S基準に厳密に準拠して実施されており、無塵ワークショップが生産作業に使用され、作業環境は清潔で整然としています。 ISO90001品質管理システム規格に従って、品質管理を厳格に実施しています。

製品は主にヨーロッパ、米国、カナダ、オーストラリア、およびアジアの先進国および地域に販売されています。

注意:

1. 永久NdFeB磁石:
当社の製品は、高品質のネオジム鉄ホウ素（NdFeB）磁石を使用しており、通常の動作条件下で永久磁力を提供します。
注：磁気特性は、次の条件下で劣化する可能性があります:

材料固有のキュリー温度を超える暴露

物理的損傷または構造的損傷

同様の磁極による持続的な反対

2. 磁場干渉:
固有の磁場は、近くの敏感な電子機器に影響を与える可能性があります。推奨事項:

影響を受けやすいデバイスからの適切なクリアランスの維持

重要な場所での磁気シールドの実装

統合に関するガイダンスについては、当社のエンジニアリングチームにご相談ください。

オス磁気ケーブルコネクタ:

1. 材料と構造（プレミアム＆耐久性）:

ポゴピン：真鍮コアにハイエンドメッキ（60〜100µ" Ni下5µ" Au）を施し、優れた耐食性、低接触抵抗、長期的な信頼性を確保。

ハウジング：白LCP+30%GF UL94 V-0

磁石： NdFeB N52（Niメッキ）– 業界をリードする磁力（N52グレード）で、耐食性保護を備えた確実な嵌合。

ケーブルとジャケット:

ケーブル：OD 3.0mm、2芯（43x0.08mmスズメッキ銅線）。

コネクタとワイヤージャケット：白TPE 90A – 柔軟性があり、耐摩耗性があり、美的にも一貫性があります。

2. 機械的性能（精密設計）:

バネ力：60g ±10g @ 0.4mmの作動ストローク – 安定した接触圧と容易な嵌合のために最適化。

ストローク：フルストローク0.6mm（作動ストローク1.0mm）。

寿命：10,000+サイクル – 高周波向けに堅牢な設計

3. 電気的信頼性（テスト済みおよび認定済み）:

定格：12V / 2A – 低電力データ/電力伝送（ウェアラブル、IoTデバイスなど）に適しています。

接触抵抗：≤50mΩ /ピン（電圧降下の最小化を保証）。

テスト：100％オープン/短絡テスト+ 48H塩水噴霧（耐食性の検証）。

コンプライアンス：ROHS/REACH – グローバル市場向けに環境に安全。

メス磁気コネクタ:

主要コンポーネントと材料:

1.ピン（電気接点）:

.ベース材料：鉛フリー真鍮合金C6801（標準真鍮よりも銅含有量が高く、導電性と耐食性に優れています）。

.メッキ：オスと同じ - 最小5µ" 金（Au）を60〜100µ" ニッケル（Ni）の上に。優れた耐食性と低接触抵抗を保証します。

2.ハウジング（メインプラスチックボディ）:

.材料：オスと同じ - 白LCP+30%GF UL94 V-0

3.シェル（外部金属構造）:

.材料：鉛フリー真鍮合金C6801。

.メッキ：ニッケル（Ni）。耐食性保護と一貫した仕上がりを提供します。これは、オス型コネクタとの重要な構造的違いです。

3.磁石:

.タイプ：オスと同じ - NdFeB N52（最も強力な一般的なグレード）。

.メッキ：ニッケル（Ni）。磁石の腐食保護に不可欠です。

電気的仕様:

1.動作電圧：12V DC（オスと同じ）。

2.動作電流：3.0A（重要な違い - オスの2A定格よりも高い）。

3.接触抵抗：最大50mΩ /ピン（オスと同じ仕様）。

4.テスト：100％オープン＆短絡テスト（標準品質管理）。

コンプライアンスと信頼性:

環境コンプライアンス：明示的にRoHSおよびREACHに準拠。

耐食性（塩水噴霧試験）：48時間（オスと同じで、メッキ/材料の優れた環境耐性を示しています

製品アプリケーションの説明（以下に限定されません）:

1. PCBボードへのプラグイン溶接;
2. ワイヤ溶接後の成形と封入;
3. PCBボードの転送端子を追加できます;
4. 埋め込み可能な金型の成形射出成形;
5. ワイヤを直接結合できます。

丸型2ピン磁気ケーブルコネクタパラメータ：

丸型2ピン  ケーブルコネクタ技術図面

丸型2ピン  メス磁気コネクタ技術図面

再推奨PCBレイアウト

磁気コネクタの利点:

●自動吸着接続体験の人間化設計;

●人間化された落下防止：充電インターフェースから簡単に取り外すことができ、デバイスを取り外すのは簡単ではありません;

●寿命：最大100,000〜200,000サイクル;

●防水設計：デバイスのメス端は防塵および防水（IPX8）にすることができます;

●高速充電時間：5A-10A磁気コネクタ設計は、大電流伝送に耐えます;

●磁気コネクタの外観は、お客様のアプリケーションデバイスの設計に合わせて調整できます;

●製品の短絡防止構造設計とフールプルーフ;

●高周波信号伝送を実現し、従来のUSB2.0 HDMI 1.3機能ビデオ＆オーディオ信号伝送を置き換えることができます

製品アプリケーション:

1.ウェアラブルデバイス、インテリジェントポジショニング機器、子供用スマートリストバンド、スマートウォッチ、ウェアラブル携帯電話、Bluetoothヘッドセットなど）データケーブル、充電ケーブル、磁気ストリップワイヤエンド接続

2.医療機器、ワイヤレス機器、データ通信機器、電気通信機器、自動化および産業機器、オーディオビジュアル機器

3.航空、宇宙電子機器、軍事通信

4.自動車、カーナビゲーション、試験および測定機器

5.家電製品（携帯電話、タブレットコンピュータ、Bluetoothヘッドセット、カメラ、時計、ポータブル家電製品およびその他多くの電子分野。）

なぜ私たちを選ぶのですか？

1. プロフェッショナルなカスタマイズサービス

2. 高速サンプル生産能力

3. 厳格な品質管理システム

4. 輸入コンポーネントによる処理

5. 高精度試験装置

6. リーズナブルなコスト管理手順

7. 製品環境基準

磁気ケーブルコネクタの注文方法

ステップ1：要件を送信する
これらの重要な詳細を提供してください:

✅コネクタタイプ：例：充電専用、データ+電源（USB-C / HDMI）、ポゴピン、ハイブリッド

✅数量：年間推定ボリューム（例：50Kユニット/年）

✅カスタマイズのニーズ:
.形状/サイズ（例：円形Ø5mm、直角）
.電流定格（例：8A急速充電）

.IP定格（例：IPX8防水）

.信号タイプ（例：USB 2.0 + 12V電源）
美的（色、ブランディング、表面仕上げ）

✅技術仕様：動作電圧、嵌合サイクル、動作温度範囲

ステップ2：見積もりと合意
UPEは以下を提供します:
.単価（5K以上の注文に対するボリュームディスカウント）
.リードタイム（プロトタイピング+量産）
.支払い条件（例：50％デポジット、50％出荷前）

最終決定：MOQ、納期、パッケージング

ステップ3：注文の確認と支払い
POまたは正式な注文契約に署名する

安全に支払う:
.銀行振込（SWIFT / TT）
.PayPal
.信用状（一括注文の場合）

ステップ4：生産と出荷
✅プロトタイピング：5〜7日（量産前のサンプル承認）

✅量産：15〜20日（柔軟なスケーリング）

配送:
.EXW
.追跡可能なロジスティクス（DHL、FedEx、海上輸送）

ステップ5：品質保証
✅出荷前：UPEはQCレポートを提供します（IPテスト、導通チェック）

✅納品後：以下を検査します:
.寸法精度
.信号/電力性能
.仕上げの一貫性
