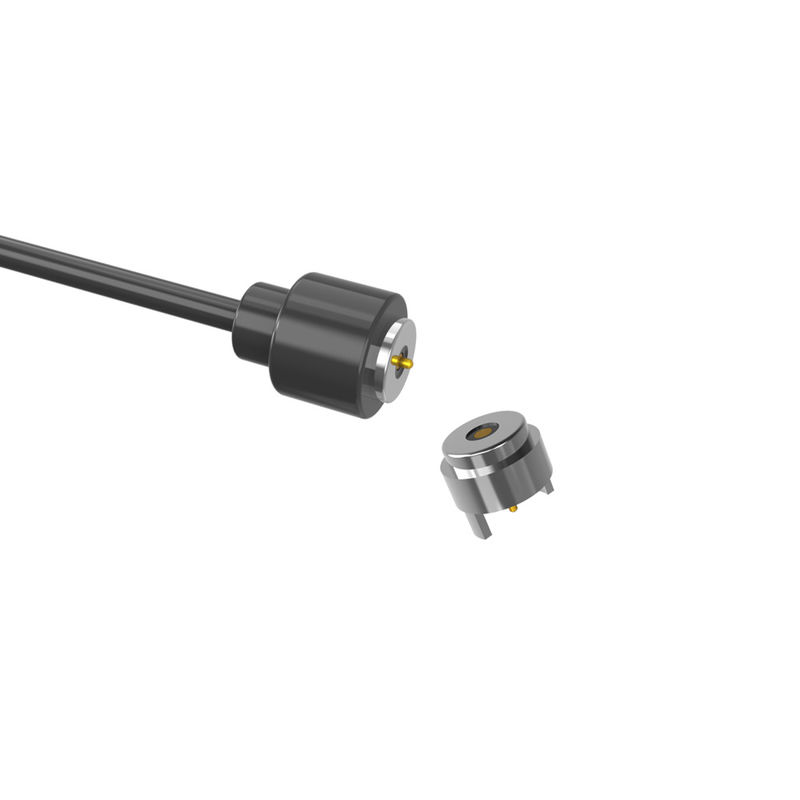

5.0mm丸い男性と女性の磁気DCコネクタと黒いケーブル

5.0mm丸型オス・メス磁気DCコネクタ、黒色ケーブル付き。

UPE：お客様のカスタム磁気コネクタ＆ケーブル専門家

プロフェッショナルな設計と製造： UPEは、高品質の 磁気コネクタ と 磁気ケーブルコネクタ を専門とするリーディングメーカーです。堅牢なエンジニアリングと精密な製造を組み合わせました。

カスタマイズが核心： 当社の社内チームの プロのデザイナー がお客様と直接連携し、お客様独自の要件を理解します。標準製品を提供するだけでなく、 磁気コネクタのカスタマイズ に優れています。

製品だけでなく、ソリューションを： お客様固有の接続課題を解決するために、オーダーメイドの 磁気ポゴピンコネクタソリューション を設計し、提供します。お客様の用途のニーズが何であれ、UPEは最適な磁気接続を設計できます。

オス磁気ケーブルコネクタ：
...材料：
ポゴピン：真鍮（プランジャー＆バレルめっき5U" Min Au over 60~100U" Ni）；
ハウジング：黒HTN+30%GF UL94 V-0；
マグネット：NdFeB N52めっきNi；
ケーブル：黒OD 2.0*2C（TC19*0.08）、
ワイヤージャケット：黒TPE 90A。
コネクタジャケット：黒TPE 90A。
...機械的特性：
バネ力：50g±10g、0.70mmの作動ストローク。
フルストローク：0.90mm。
機械的寿命：10000サイクル以上。
...電気的特性：
電圧：12V。
電流：1A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
..ROHSまたはREACH準拠製品。
..塩水噴霧試験：48時間。

メス磁気コネクタ：

..材料：
PIN：鉛フリーC6801、めっき5U" Min Au over 60~100U"Ni；
ハウジング：黒HTN+30%GF UL94 V-0；
シェル1：真鍮C3602めっきNi；
マグネット：NdFeB N52めっきNi
...電気的特性：
電圧：12V。
電流：1.0A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
ROHSまたはREACH準拠製品。
塩水噴霧試験：48時間。

製品の用途説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接；
2.ワイヤ溶接後の成形と封止；
3.PCBボードの転送端子を追加可能；
4.埋め込み可能な金型の射出成形；
5.ワイヤを直接結合可能。

丸型2ピン磁気ケーブルコネクタパラメータ：

丸型2ピン ケーブルコネクタ技術図面

丸型2ピン メス磁気コネクタ技術図面

推奨PCBレイアウト

磁気コネクタの利点：

● 自動吸着接続体験の人間化設計；
● 人間化された落下防止：充電インターフェースから簡単に取り外せ、
デバイスを取り外すのは容易ではありません；
● 寿命：最大100,000～200,000サイクル；
● 防水設計：デバイスのメス端は防塵・防水（IPX8）が可能；
● 高速充電時間：5A-10A磁気コネクタ設計は、大電流伝送に耐えます；
● 磁気コネクタの外観は、
お客様の アプリケーションデバイスの設計に合わせて調整できます；
● 製品の短絡防止構造設計とフールプルーフ；
● 高周波信号伝送を実現し、従来のUSB2.0
HDMI 1.3機能ビデオ＆オーディオ信号伝送を置き換えることができます

製品の用途：

FAQ

1.なぜ私たちを選ぶのですか？
100％の誠意をもって、当社はお客様に最高のサービスを提供します。製品であろうとアフターサービスであろうと。お客様の図面や要件に応じて、最も合理的な見積もりと高品質のサンプルを設計します。すべてのお客様にアフター保証を提供します。

2.製品をカスタマイズできますか？
お客様のためにカスタマイズまたは設計できることを大変嬉しく思います。図面またはサンプルをご提供いただき、製品に関する特別な要件をお知らせください。お客様の要件に応じて、できるだけ早くカスタマイズできます。

3.サンプルの費用はいくらですか？
在庫品の場合、サンプルを無料でお客様に提供しますが、送料はお客様のご負担となります。
カスタマイズ品の場合、適切に費用を請求し、ご注文いただいた際にサンプル料金の合理的な割合を払い戻します！

4.納期はどうですか？
納期は、お客様のご注文の数量と難易度によって異なります。通常、在庫品は3日以内に、カスタマイズ製品は2週間以内に納品されます。

5.当社の品質管理はどうですか？
お客様にご満足いただけるよう、製品の品質を確保するために製品をテストおよび検査します。品質は当社にとって最も重要であり、材料から納品まで、すべて二重にチェックされ、当社はこれを保証するためにIS09001を取得しています。

磁気ケーブルコネクタの注文方法
* 要件の特定（コネクタの種類、必要な数量、カスタマイズ要件、技術仕様）

*価格と条件の交渉（大量割引が適用される場合があります）。

*注文の詳細の確認（コネクタの種類、数量、カスタマイズ）。

*支払い（PayPal、銀行振込、またはその他の安全な方法）。

*発送と品質チェック
*発送を追跡します。

*到着時に製品を検査して品質を確認します。

支払条件：T/T、50％のデポジット、50％の残高

お支払い方法：T/T、PayPal、OCBC

サンプルリードタイム：在庫サンプル2～3営業日/カスタマイズサンプル5～7営業日

生産リードタイム：10～15営業日

製造元：アメリカ、ヨーロッパ、アジア、南アフリカ

取引条件：EXW

貨物：航空便、海運、速達

サービス：リーズナブルな価格での高品質、OEMサービス、特別なサイズ、色、デザインはすべて許容されます
