| ブランド名: | UPE |
| モデル番号: | VID1850B/ VIC1800B |
| Moq: | 5000 |
| 価格: | $1-$5 |
| パッケージングの詳細: | PE袋 |
| 支払条件: | T/T |

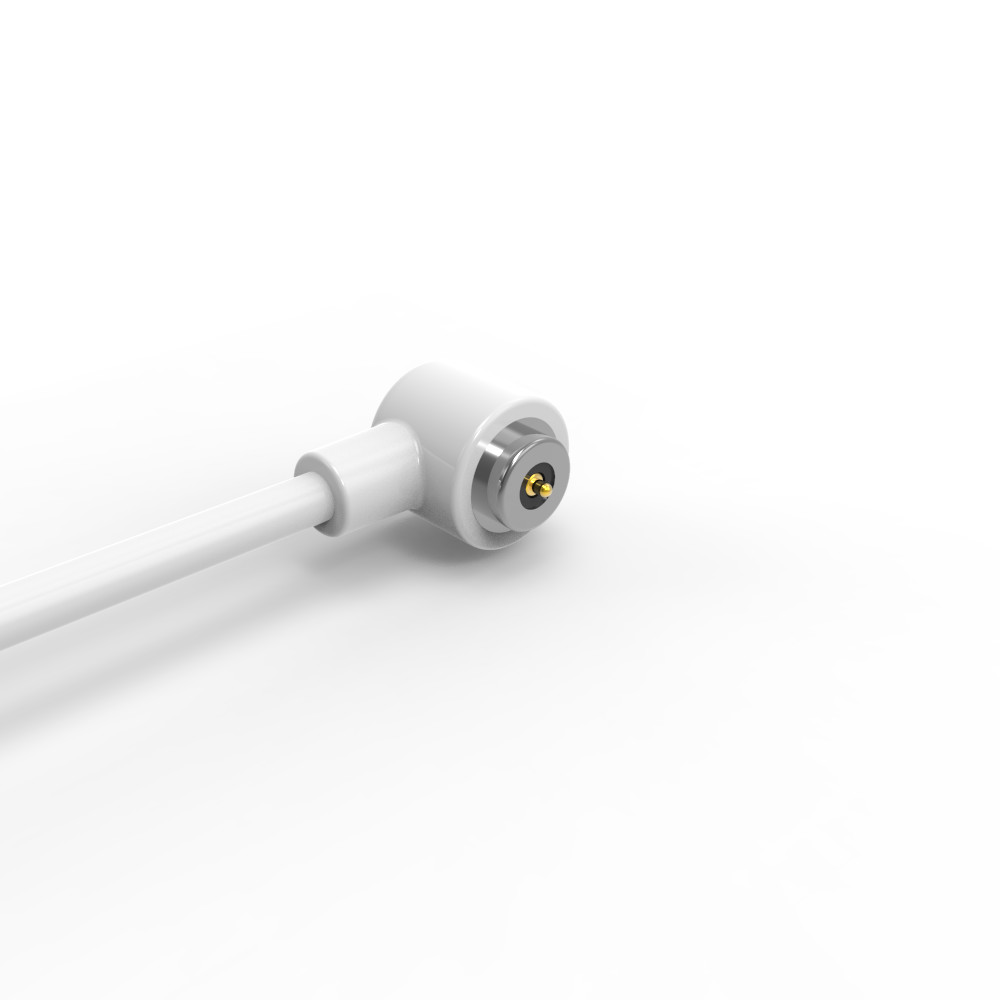

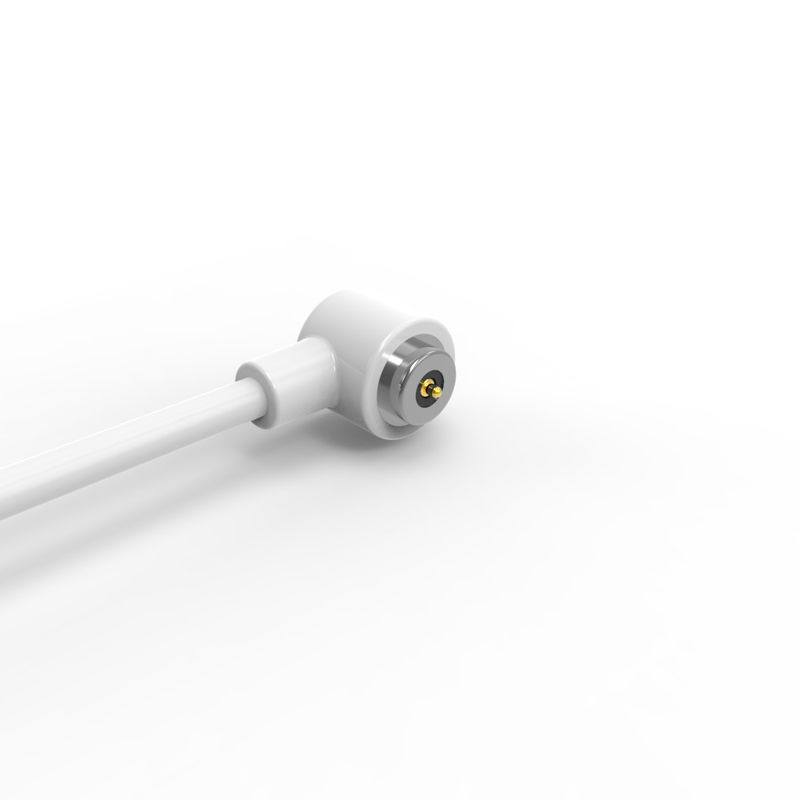

白いTPEケーブル磁気充電器USB 2.0充電ケーブル電源2ピン、スマートウォーターボトル用。
UPEは、プロの磁気コネクタおよび磁気ケーブルコネクタメーカーです。
お客様のあらゆる要件を満たし、磁気コネクタのカスタマイズサービスを提供するために、独自の専門デザイナーがいます。さまざまな顧客のニーズに応じて、さまざまな磁気ポゴピンコネクタ製品とソリューションを設計できます。
オス磁気ケーブルコネクタ：
...材料：
ポゴピン：真鍮（プランジャー＆バレルメッキ5U"Min Au over 60~100U" Ni）;
ハウジング：白HTN + 30％GF UL94 V-0;
マグネット：NdFeB N52メッキNi;
ケーブル：白OD 2.0 * 2C（TC19 * 0.08）;
ワイヤージャケット：白TPE 90A。
コネクタジャケット：白TPE 90A。
...機械的：
バネ力：0.70mmの作業ストロークで50g±10g。
フルストローク：0.90mm。
機械的寿命：10000サイクルMin。
...電気的：
電圧：12V。
電流：1A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
..ROHSまたはREACH準拠製品。
..塩水噴霧試験：48 H。

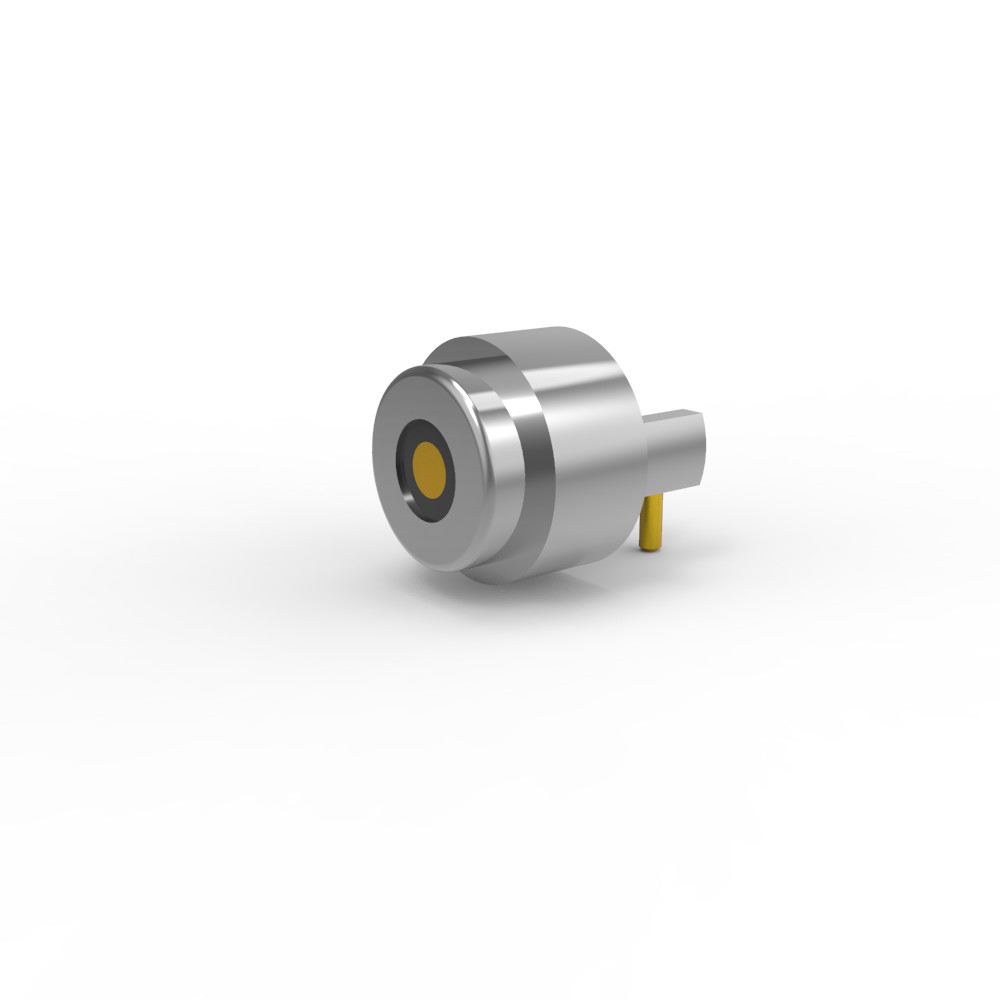

メス磁気コネクタ：
..材料：
PIN：鉛フリーC6801、メッキ5U"Min Au over 60〜100U"Ni;
ハウジング：白HTN + 30％GF UL94 V-0;
シェル1：真鍮C3602メッキNi;
マグネット：NdFeB N52メッキNi
...電気的：
電圧：12 V。
電流：1.0A。
接触抵抗：50mΩMax（PIN）。
100％オープンおよびショートテスト。
ROHSまたはREACH準拠製品。
塩水噴霧試験：48 H。
製品アプリケーションの説明（以下に限定されません）：
1.PCBボードへのプラグイン溶接;
2.ワイヤ溶接後の成形とカプセル化;
3.PCBボードの転送端子を追加できます;
4.埋め込み可能な金型の成形射出成形;
5.ワイヤを直接結合できます。
丸型2ピン磁気ケーブルコネクタパラメータ：
|
名前 |
磁気ケーブルコネクタ |
|
タイプ |
オス/メス |
|
ピン |
2ピン |
|
ワイヤ |
TPE |
|
ケーブル長 |
1000±20mm |
|
色 |
白 |
|
ポゴピン/回転部品 |
鉛フリーC6801 |
|
マグネット |
N52 NdFeBメッキNi 15-20um |
|
ハウジング
|
白HTN UL94V-0 |
|
バネ力 |
50g±10g、0.7でmmの作業ストローク |
|
フルストローク |
0.9mm |
|
機械的寿命 |
10000サイクルMin。 |
|
電流 |
1AMax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩMax（PIN）。 |
|
動作温度 |
-25℃〜+80℃ |
|
塩水噴霧試験 |
48H |
|
認証 |
ROHSまたはREACH準拠製品 |
|
テスト |
100％オープンおよびショートテスト |
丸型2ピンケーブルコネクタ技術図面
丸型2ピンメス磁気コネクタ技術図面
Re推奨PCBレイアウト
磁気コネクタの利点：
✓自動吸着接続体験の人間化設計;
✓人間化された落下防止：充電インターフェースから簡単に取り外すことができ、デバイスを取り外すのは簡単ではありません;
✓寿命：最大100,000〜200,000サイクル;
✓防水設計：デバイスのメス端は防塵および防水（IPX8）にすることができます;
✓高速充電時間：5A-10A磁気コネクタ設計は、大電流伝送に耐えます;
✓磁気コネクタの外観は、お客様のアプリケーションデバイスの設計に合わせて調整できます;
✓製品の短絡防止構造設計とフールプルーフ;
✓高周波信号伝送を実現し、従来のUSB2.0 HDMI 1.3機能ビデオおよびオーディオ信号伝送を置き換えることができます
製品の用途：
なぜ私たちを選ぶのですか？
品質とパートナーシップへのコミットメント
品質、誠実さ、卓越したサービスの原則に導かれ、
私たちは、相互の成功を達成するために、より多くのパートナーとの協力を心から楽しみにしています。
材料の調達と金型試作サンプルから本格的な生産まで、
厳格な段階的な検査と包括的な品質管理を実施しています。
これにより、すべての製品が顧客の要件を満たし、欠陥率が98％を超えていることが保証されます。
あらゆる段階で精度と信頼性を優先することにより、一貫した卓越性を保証します。
卓越性のための継続的なイノベーション
競争の激しい市場で優位性を保ち、優れた製品品質を提供するために、
当社は、最先端の技術と高度な設備への投資を止めません。
能力を継続的にアップグレードすることにより、すべての製品が最高の性能と信頼性の基準を満たしていることを保証します。
磁気ケーブルコネクタの注文方法
*要件の特定（コネクタの種類、必要な数量、カスタマイズされた要件、技術仕様）
*価格と条件の交渉（一括割引が適用される場合があります）。
*注文の詳細の確認（コネクタの種類、数量、カスタマイズ）。
*支払いを行う（PayPal、銀行振込、またはその他の安全な方法を使用）。
*発送と品質チェック
*発送を追跡します。
*到着時に製品を検査して品質を確認します。
支払い条件：T / T、50％のデポジット、50％の残高
お支払い方法：T / T、PayPal、OCBC
サンプルのリードタイム：在庫サンプル2〜3営業日/カスタマイズサンプル5〜7営業日
生産リードタイム：10〜15営業日
製：アメリカ、ヨーロッパ、アジア、南アフリカ
取引条件：EXW
貨物：航空、海、エクスプレス
サービス：リーズナブルな価格の高品質、OEMサービス、特別なサイズ、色、デザインはすべて許容されます
