| Place of Origin: | China |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | LBC0958A / VID1850B |
| ドキュメント: | VIC1800B.pdf |
| Minimum Order Quantity: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| Payment Terms: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気ケーブル接続器 | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 50g±10g | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| ケーブル長: | 1000MM | Color: | Black |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| 接触抵抗: | 50mΩ 最大 (PIN) | 操作温度: | -25°Cから+80°C |

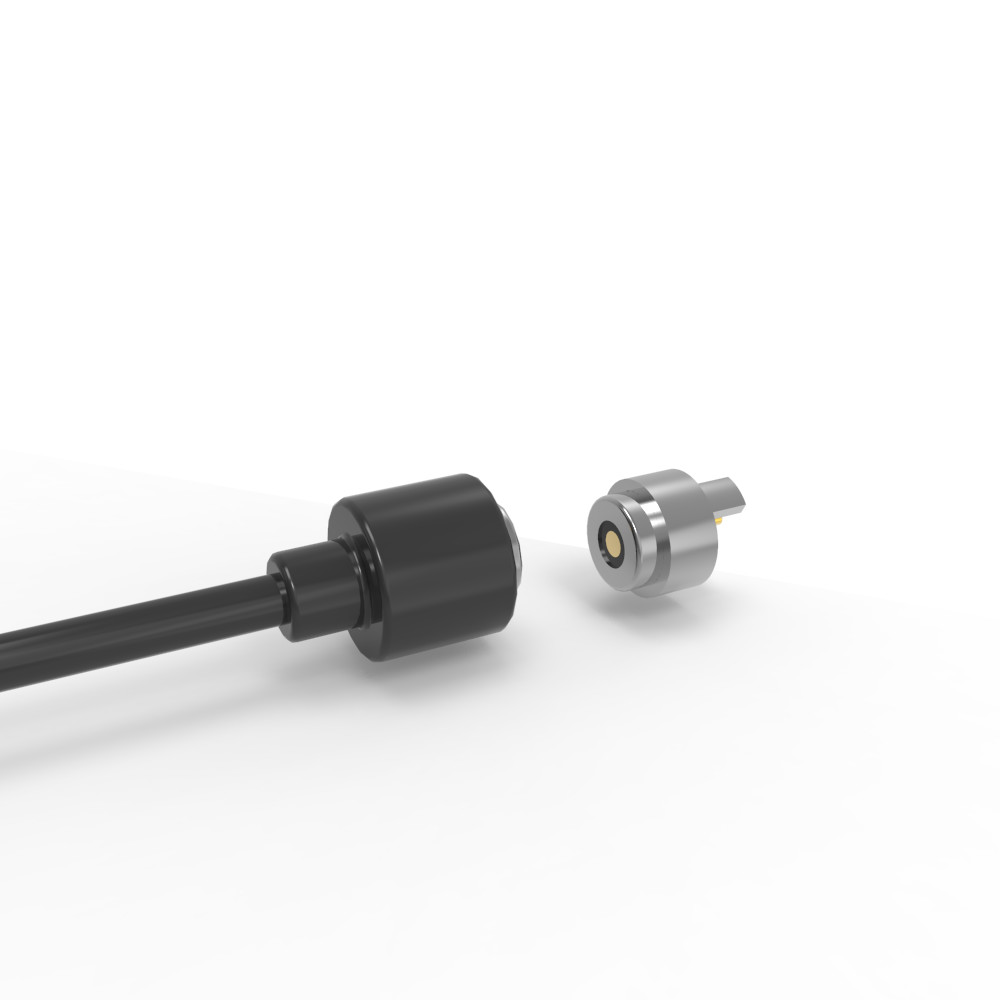

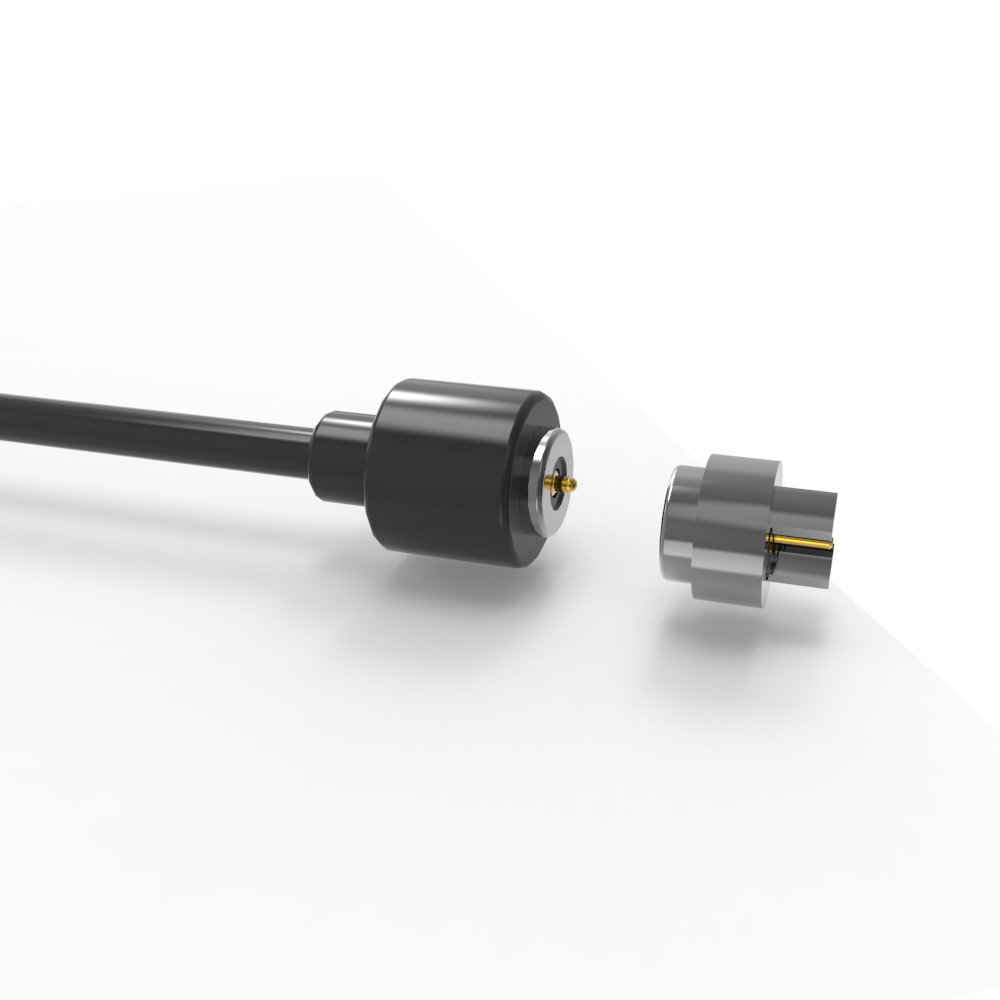

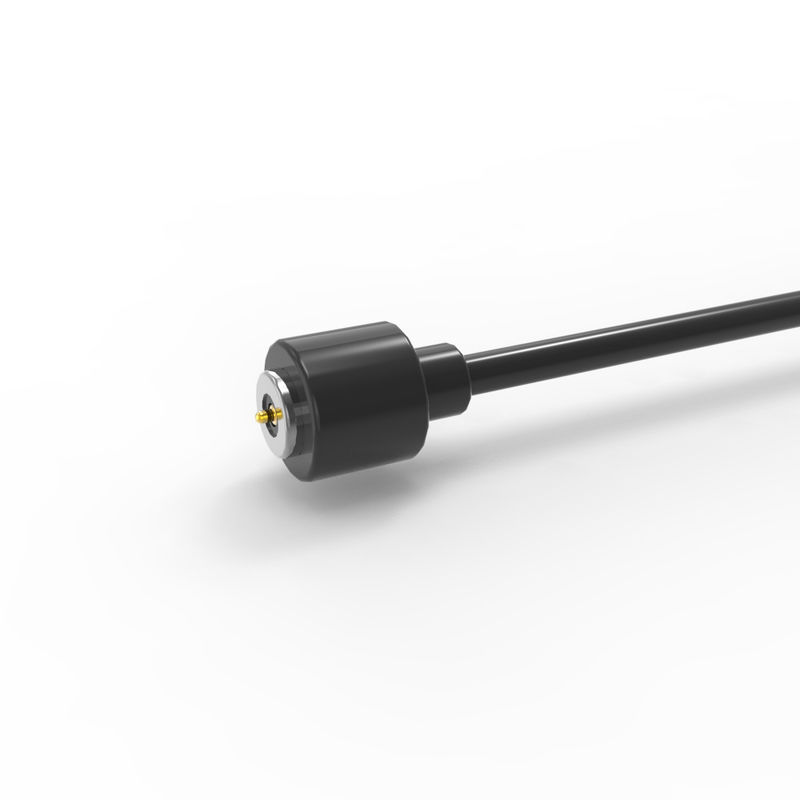

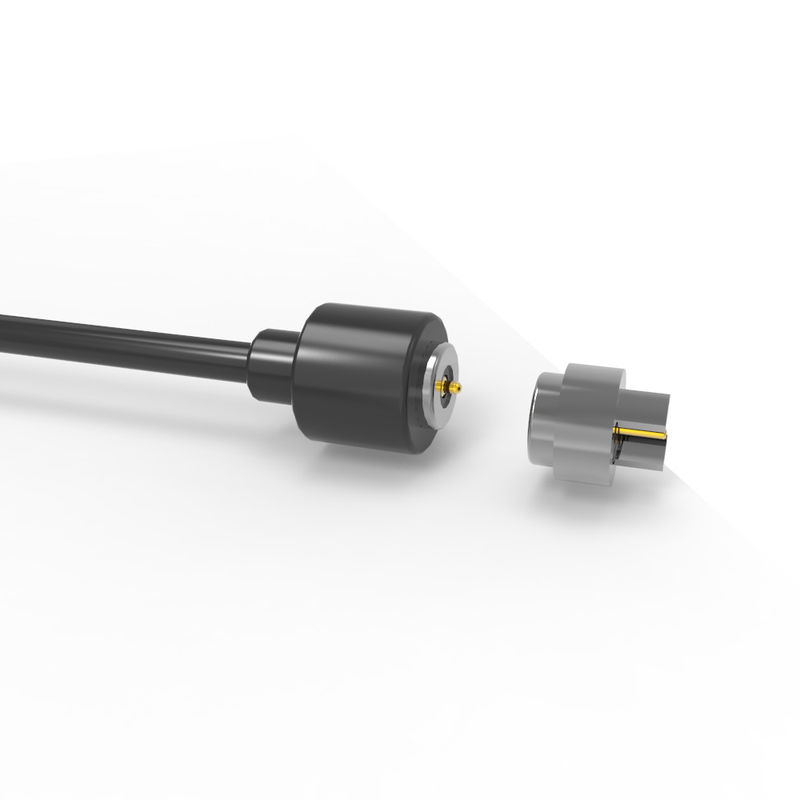

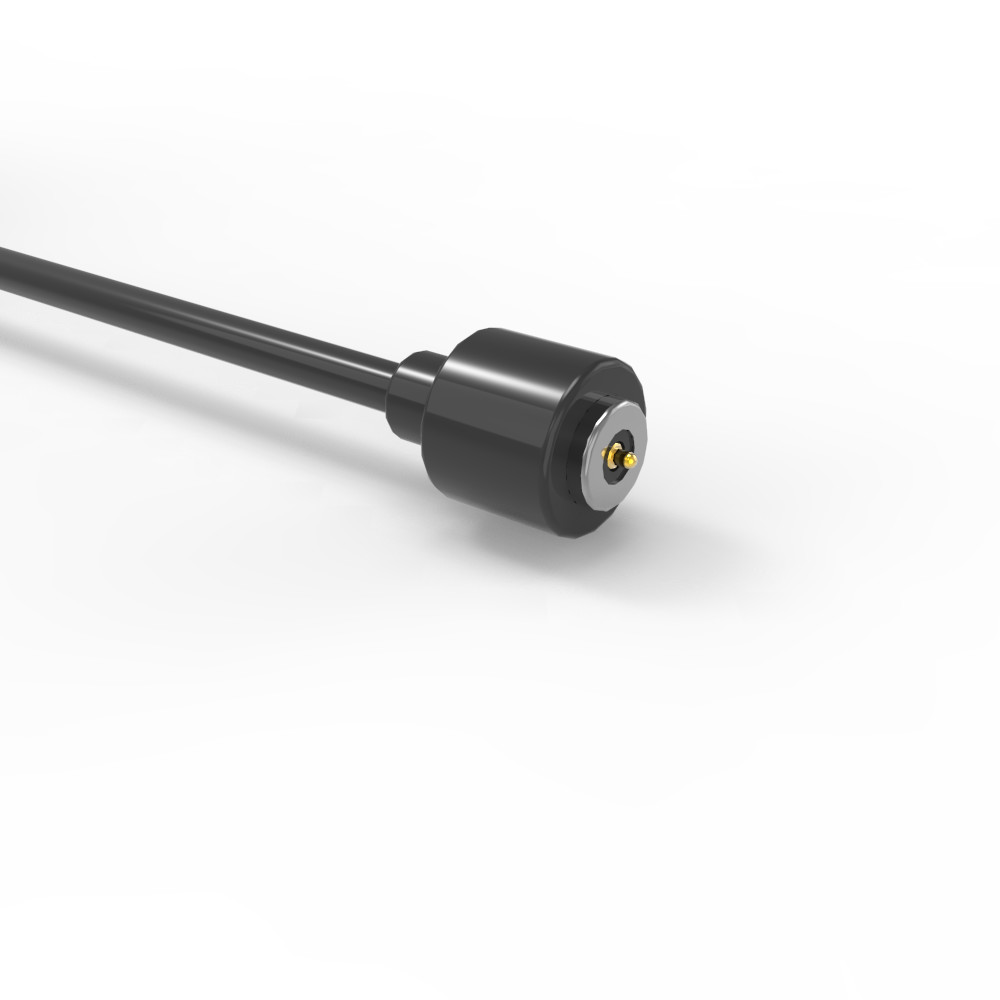

OD4.0mm 2ピン丸型磁気充電器USBケーブルコネクタ スマートアイマスク用
オス磁気ケーブルコネクタ:
...材料:
Pogoピン: 真鍮(プランジャー&バレルめっき 5U" Min Au over 60~100U" Ni);
ハウジング: ブラックHTN+30%GF UL94 V-0;
マグネット: NdFeB N52 めっき Ni;
ケーブル: ブラック OD 2.0*2C( TC19*0.08),
ワイヤージャケット: ブラックTPE 90A.
コネクタジャケット: ブラックTPE 90A..
...機械的:
バネ力: 50g±10g、0.70mmの作動ストローク。
フルストローク: 0.90mm。
機械的寿命: 10000サイクル以上。
...電気的:
電圧: 12V。
電流: 1A。
接触抵抗: 50mΩMax (PIN)。
100%オープンおよびショートテスト。
..ROHSまたはREACH準拠製品。
..塩水噴霧試験: 48 H。
メス磁気コネクタ:
..材料:
PIN: 鉛フリーC6801、めっき 5U" Min Au over 60~100U"Ni ;
ハウジング: ブラックHTN+30%GF UL94 V-0 ;
シェル1: 真鍮C3602めっき Ni;
マグネット: NdFeB N52 めっき Ni
...電気的:
電圧: 12 V。
電流: 1.0A。
接触抵抗: 50mΩMax (PIN)。
100%オープンおよびショートテスト。
ROHSまたはREACH準拠製品。
塩水噴霧試験: 48 H。
製品の用途説明 (以下に限定されません):
1.PCBボードへのプラグイン溶接;
2.ワイヤ溶接後の成形と封止;
3.PCBボードの転送端子を追加可能;
4.埋め込み可能な金型の成形射出成形;
5.ワイヤを直接結合可能。
丸型2ピン磁気ケーブルコネクタパラメータ:
|
名前 |
磁気ケーブルコネクタ |
|
タイプ |
オス/メス |
|
ピン |
2ピン |
|
ワイヤ |
TPE |
|
ケーブル長 |
1000±20mm |
|
色 |
黒 |
|
Pogoピン/回転部品 |
鉛フリーC6801 |
|
マグネット |
N52 NdFeB めっき Ni 15-20um |
|
ハウジング
|
ブラックHTN UL94V-0 |
|
バネ力 |
50g±10g、0.7でmmの作動ストローク |
|
フルストローク |
0.9mm |
|
機械的寿命 |
10000サイクル以上。 |
|
電流 |
1AMax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ Max (PIN)。 |
|
動作温度 |
-25℃から+80℃ |
|
塩水噴霧試験 |
48H |
|
認証 |
ROHSまたはREACH準拠製品 |
|
テスト |
100%オープンおよびショートテスト |
丸型2ピン ケーブルコネクタ技術図面
丸型2ピン メス磁気コネクタ技術図面
推奨PCBレイアウト
磁気コネクタの利点:
●自動吸着接続体験の人間化設計;
●人間化された落下防止: 充電インターフェースから簡単に取り外せ、デバイスを取り外しにくい;
●寿命: 最大100,000〜200,000サイクル;
●防水設計: デバイスのメス端は防塵および防水 (IPX8) に対応;
●高速充電時間: 5A-10A磁気コネクタ設計は、大電流伝送に耐えます;
●磁気コネクタの外観は、お客様のアプリケーションデバイスの設計に合わせて調整できます;
●製品の短絡防止構造設計とフールプルーフ;
●高周波信号伝送を実現し、従来のUSB2.0 HDMI 1.3機能のビデオ&オーディオ信号伝送を置き換えることができます
製品の用途:
