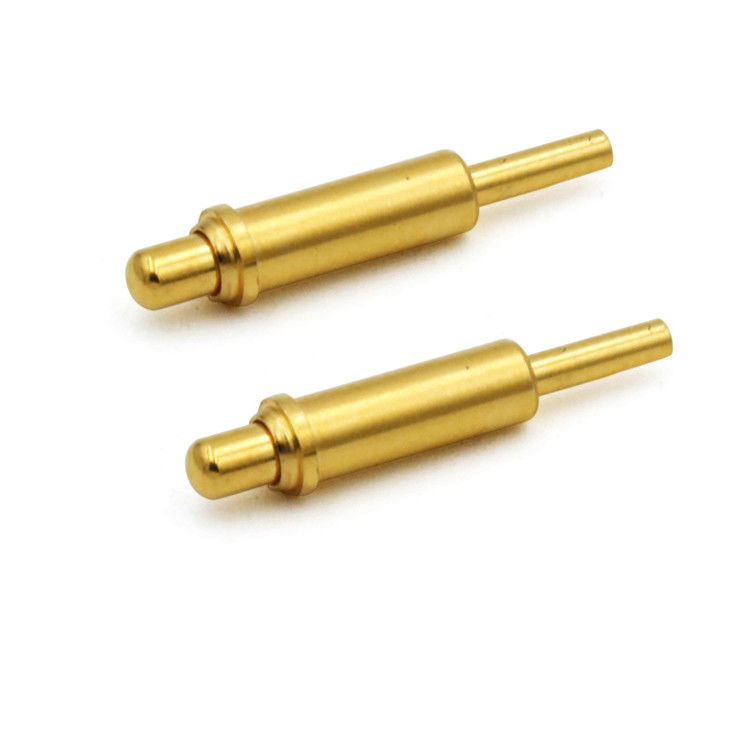

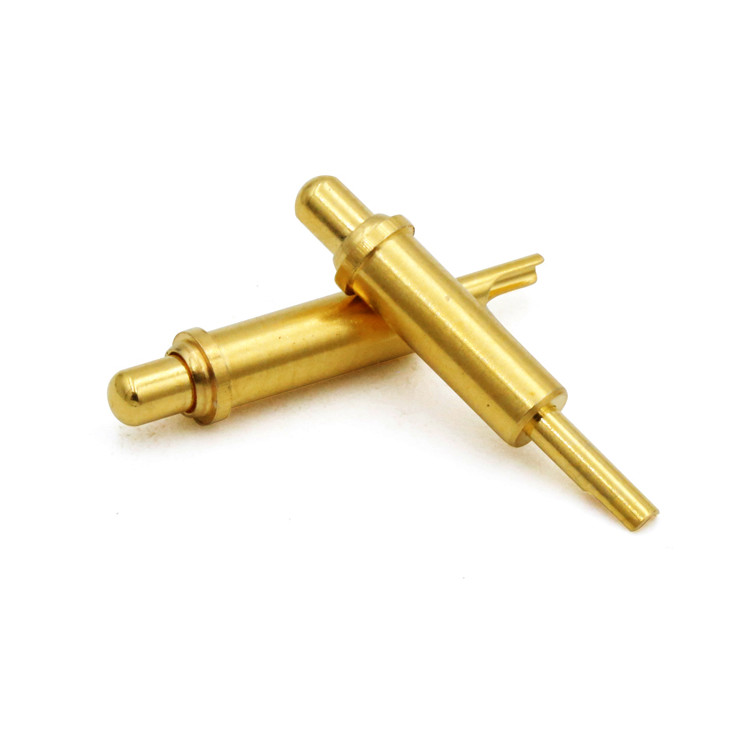

溶接杯 春装ポゴピン 春接ポゴピン メーカー

基本情報
起源の場所: 中国
ブランド名: UPE
証明: ISO9001
モデル番号: はんだカップスプリング式Pogoピン
最小注文数量: 10000
価格: $0.1-$0.5
パッケージの詳細: PE袋
受渡し時間: 10〜12 営業日
支払条件: T/T
供給の能力: 50KPCS/日
詳細情報
名前: はんだカップスプリング式Pogoピン 素材: 銅 C3604,SUS304
現在: 3A 電圧: 12V
メカニカルライフ: サイクルの5万分 接触抵抗: 作業高度で最大50mΩ
動作温度: -40°C~+130°C 24時間以内に 塩噴霧試験: 48 h

製品の説明

溶接カップ 春装ポゴピン 春接ポゴピン メーカー

UPEはプロのPOGO PINカスタマイズサービスを提供します. 各種の形状のカスタムが利用可能で,小さな構造です. そして15A-30Aのポゴピンでカスタマイズされた高電流です.異なる製品とポゴピンソリューションは,異なる顧客のニーズに応じて設計することができます..

ポゴピン (Pogo Pin) は,電路の間の一時的な接続を確立するために使用される電源接続器の一種である.それは,樽の中のスプリングで満たされたポンジャーで構成される.圧縮し,導電性表面に押されたときに信頼性の高い接触を維持できるようにする.

お客様の異なる要求に応じて,私たちは8種類を持っています 外部構造 POGO PINを顧客に選択するために,標準POGO PINのために,UPE設計 製品の総高さは2.8mm ~ 11です.0mm ((総高さには,DIPポゴピンの尾の長さを含まない).

T参照と選択のために以下の8種類の構造があります.
溶接杯 春装ポゴピン 春接ポゴピン メーカー 0
SMT:良い安定性,ボールの底は,PCBボードに溶接しやすい平坦な底デザインです
DIP: はいバルルの尾に位置付けピンがあります. PCBと溶接するときに,偏差が発生しない,良い位置付け効果と固い
溶接する
ダブルヘッド設計者は2方向のボードからボードへの移動でより柔軟性を提供します
接続,ダブルヘッドピンは,溶接する必要はありません.
右角: ポゴピンの尾は曲がり,設計者にスペースの利用でより多くの選択肢を提供します.

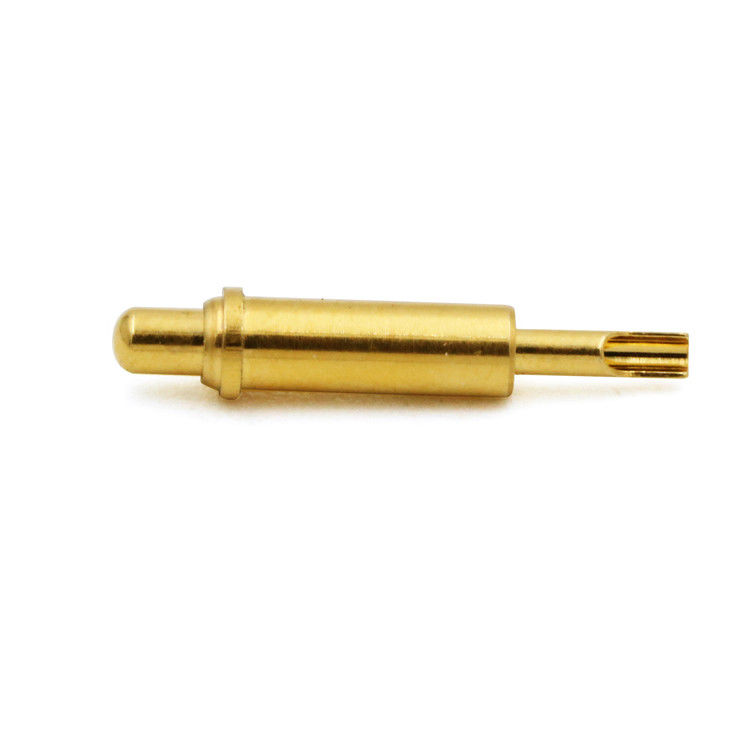

ソラーカップ:ケーブル製品に適しており,ワイヤーで溶接しやすい

スクリップタイプ:特別な仕様を持つ製品は,顧客の異なるニーズを満たすことができます,およびニーズに応じてカスタマイズすることができます

顧客が

単品タイプe:大量の電流を通過し,顧客の要求に応じてカスタマイズされ,異なる顧客のニーズを満たすことができます.

球状のボール型:横向きの力は利用可能で,異なる顧客のニーズを満たすために顧客の要求に応じてカスタマイズすることができます.


UPE ポゴピン 内部構造 適したものに合うために顧客の要求に応じて

溶接杯 春装ポゴピン 春接ポゴピン メーカー 1

A.構造記述:斜斜面用プルーンジャー

構造利点常規使用,インパデンス安定性,長寿命
適用する方法:SMT & DIP 定期使用
構造の使用予防事項: 制限された動作距離を超えない.

溶接杯 春装ポゴピン 春接ポゴピン メーカー 2

B.構造の説明:掘削用プルーンジャー

構造上の利点
限られた空間では,ポンジは最大圧縮を行うことができます.
適用方法:SMT&DIP 定期使用
構造の使用注意事項:制限ストロックと過剰な電流の使用を超えない.

溶接杯 春装ポゴピン 春接ポゴピン メーカー 3

C.構造記述:フラット用プルーンジャー

構造利点ターニングはA&Bに基づくスペース構造のために機械に容易です
適用する方法:SMT & DIP 定期使用
構造の使用予防措置:制限ストロックと過剰な電流の使用を超えない.

溶接杯 春装ポゴピン 春接ポゴピン メーカー 4

D.構造記述:樽の内側が加えられた隔熱珠

構造利点インペダンスはより安定し,10A以上の電流の使用に適しています
適用する方法:SMT & DIP 定期使用
構造の使用予防措置:制限値を超えない作業ストローク

溶接杯 春装ポゴピン 春接ポゴピン メーカー 5

E.構造記述:ポンジの両側圧縮できる

構造利点構造のスペースを節約長距離,大きい圧縮板から板の連絡
適用する方法:板から板へのドッキング
構造の使用予防措置:制限値を超えない作業ストローク

溶接杯 春装ポゴピン 春接ポゴピン メーカー 6



F. 構造について記述:4本組

構造利点: プレス・スムーズ性が高い,ポンジの傾きが小さい,防水性,防塵性. 寿命は比較的長い. 過圧により製品が故障しない.
適用する方法:高電流,高性能,防水,防塵

溶接杯 春装ポゴピン 春接ポゴピン メーカー 7

G構造記述:中間軸圧縮

構造利点シンプルな構造で,高電流を通すことができます.
適用する方法:高電流用溶接
構造の使用予防措置:制限された動作距離を超えない.

溶接杯 春装ポゴピン 春接ポゴピン メーカー 8

H.構造の説明:ボール圧縮接触

構造利点シンプルな構造と簡単な加工
適用する方法:小規模な動作筋使用
構造の使用予防措置:
制限された動作距離を超えない.

ポゴピンの応用分野は:

溶接杯 春装ポゴピン 春接ポゴピン メーカー 9

なぜ顧客はUPEを選択するのか?

1パーソナライゼーションと柔軟性

2迅速なサンプル = 迅速な市場投入

3.すべてのコネクタは厳格な品質検査を受けます (((入荷物資検査継続的な品質チェック100% 最終テスト追跡可能性と適合性)

4顧客を中心としたQCの柔軟性

5リアルタイムQCコラボレーション


スプリング・ロード・ポゴ・ピン・コネクタのパラメータ性能

部品の名称

パラメータ性能表

バレルマテリア

青銅

ベリリウム銅

リンゴ 銅



プルーンジャー材料

青銅

ベリリウム銅

リンゴ 銅

ステンレス鋼

春期オプション

スタインレ

音楽のワイヤー






塗装要件


ゴールド・オー




シルバー・アグ




パラジウムニッケル

(Pd-Ni)



定位電流

1A,2A,3A,5A,15Aまたは30A (異なる構造物)

定位電圧

DC 12V 24V

接触抵抗

30mΩ 最大50mΩ (静止)

生命テスト

501000 サイクル ミニ 1000 サイクル マックス

リフロー温度

265° 4~5秒

POGO PIN の信頼性テスト

保持力

時速500±50のサイクリングで50サイクルの最小数


湿度

EIA-364-31,試験方法II,条件A 試験者による相対湿度との結合接続90%から95%RH,温度40°C ± 2°C 相対湿度 96 hアール


溶接熱耐性




EIA-364-56,第5手順,レベル2 265°C+10/-0°C30~35秒間




塩スプレー



EIA-364-26,試験条件 B 試験者 5±1%の塩溶液にマッチした接続器

濃度 35+1°C/-2°C 48時間

スプリングフォース試験



正常力試験手順 作業高度100g±20g



温度寿命



EIA-364-17,試験方法 A,条件 4,試験時間条件 A 試験対象は交尾

85 に接続する°C± 2°C 96時間

溶接可能性



EIA-364-52 265±5 に浸透する°C, 60/40±5% Sn/pb 溶接 4,0~5,0秒間

接触抵抗



EIA-364-23 最大100mAの試験電流で接触抵抗を測定する最大電圧 20 mV


について攻撃装置:

実験機器を備えています. 例えば,

挿入力試験装置2次元プロジェクター厚み計自動検査装置断熱抵抗試験器

メタログラフィーサンプルの磨き機塩噴霧テスト電流温度上昇計負荷ストローク曲線計自動検査装置ROHS テスト荒さテスト弾性インピーダンスのテスト生命テストなど


UPE社の競争優位性

1高技術生産
高品質な製品のために 先進的な製造技術を使用します


2システム管理システム
精簡化されたプロセスにより 生産の効率性と一貫性が確保されます


3ISO 9001 認証
国際的な品質管理基準へのコミットメントを示します.


4RoHS 準拠
すべての製品は,環境と安全基準を保証する,危険物質の制限 (RoHS) 規制を満たしています.


5開発の時間短さ
プロトタイプと生産サイクルを速くし,より迅速な市場配送を可能にします


6競争力のある価格と安定した品質
信頼性を損なうことなく 費用対効果の高いソリューション


支払方法:

T/T (銀行送金),PayPal,OCBC銀行

推奨:

PayPal を使ってサンプルを入手してください (より安全です)

大量注文ではT/Tを使用します (低料金).


サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

貨物:航空,海,急便

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます


梱包と輸送
