| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | SM-100-A09-11/ SM-100-B09-21 |
| ドキュメント: | SM-100-A09-11.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気コネクター | ピッチ: | 2.2mm |
|---|---|---|---|
| ピン番号: | クバイン | 素材: | 銅,NdFeB,HTN |
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| 現在: | 3.0A | Volatge: | 12V |
| 操作の温度:: | -25℃への+80℃ | 接触抵抗: | 50mΩ 最大 (PIN) |

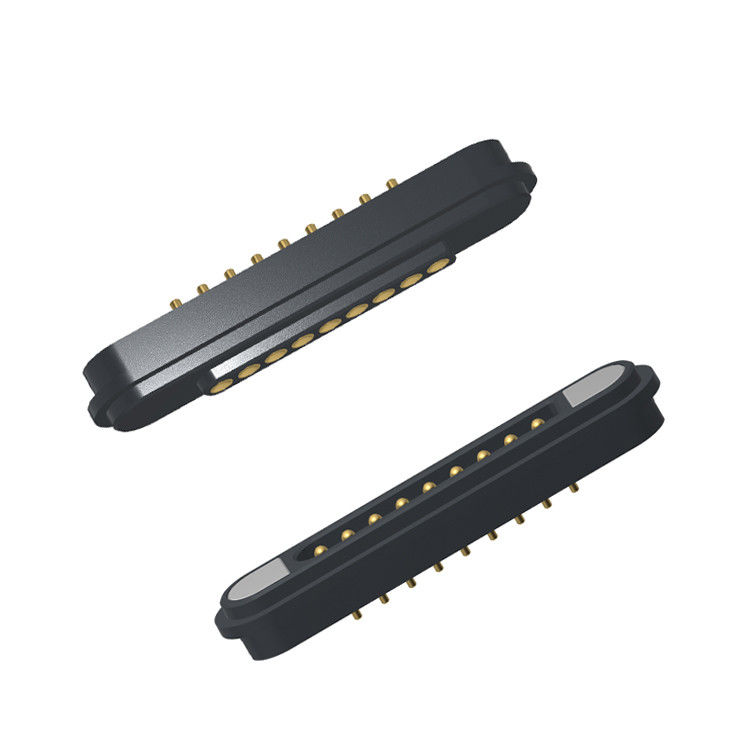

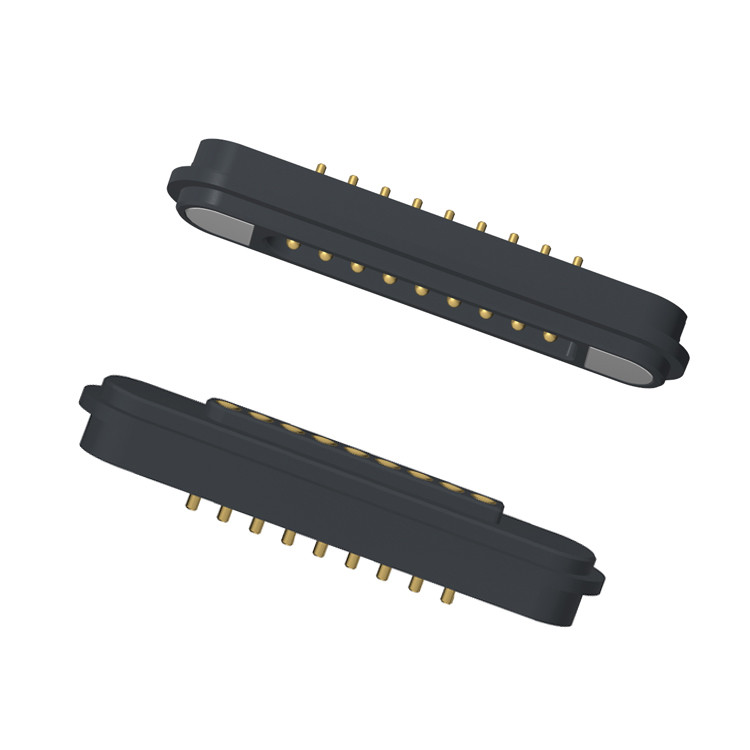

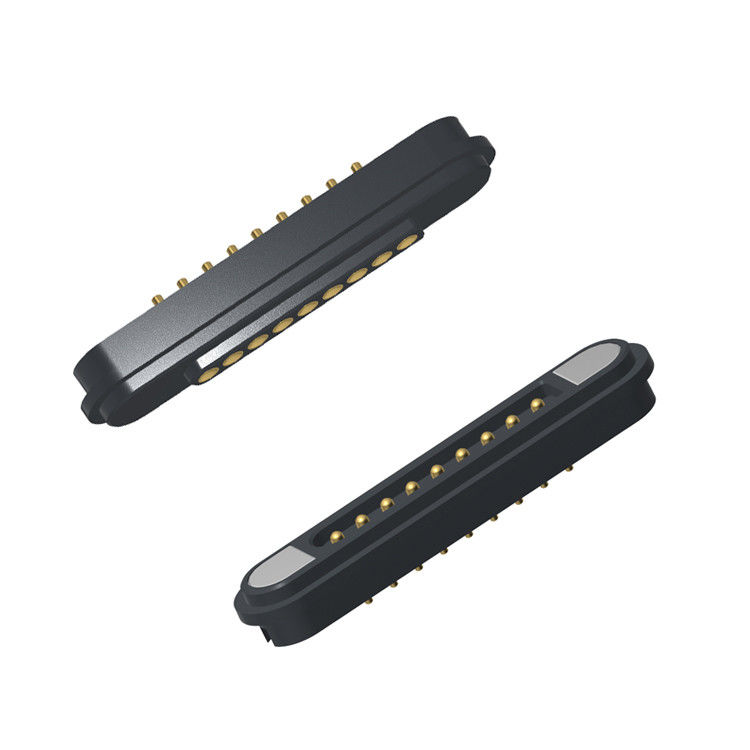

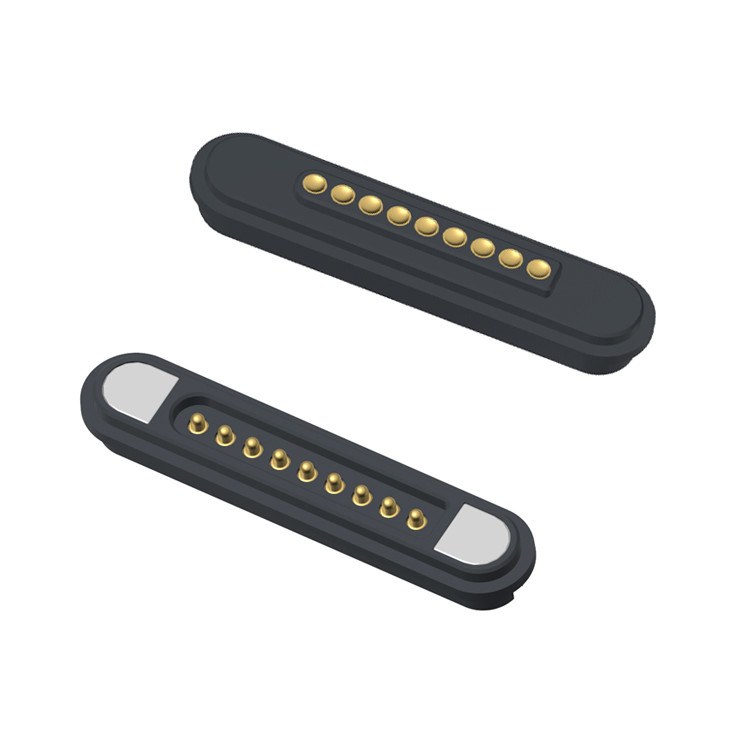

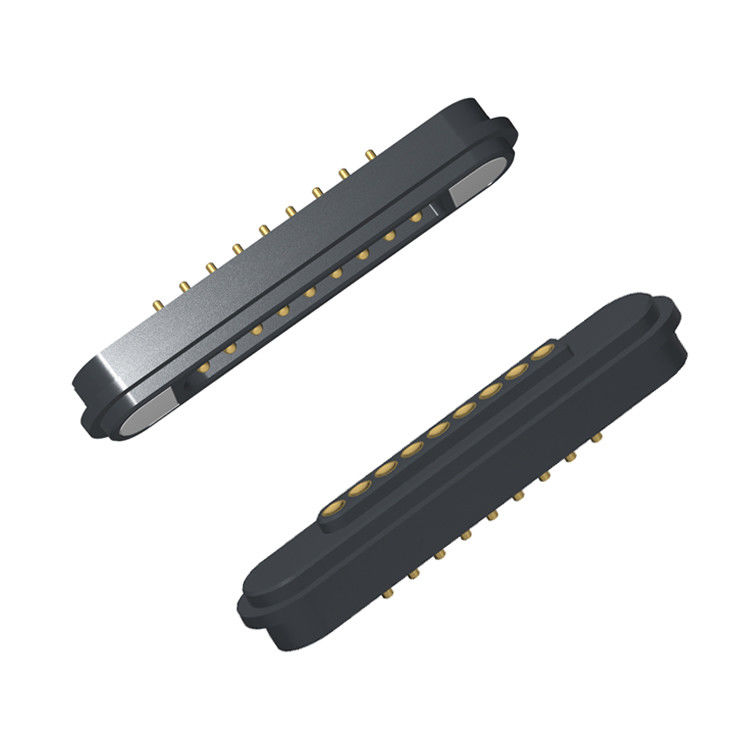

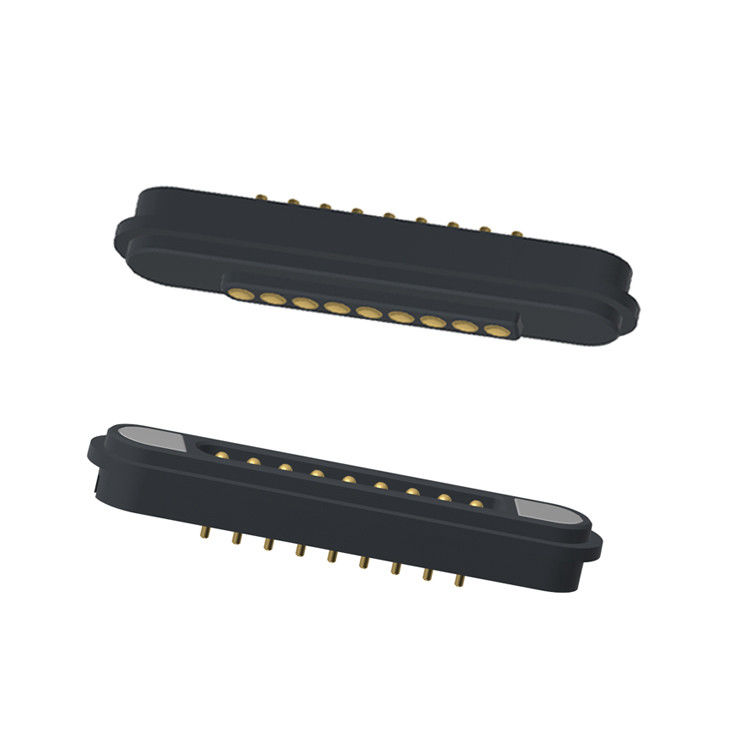

600G 磁気力 9ピン ポゴピン 磁気コネクタ ソーラーシミュレーター
私たちはプロの磁気コネクタと磁気ケーブルコネクタを 設計・製造しています完全にカスタマイズされた磁気ポゴピンコネクタソリューションを作成するために独自のニーズに正確に合わせています
磁気コネクタと磁気ケーブルコネクタのプロメーカーとして,UPEは端から端までカスタマイズを提供します.専念の設計エンジニアは あなたのニーズと課題を理解するために直接あなたと働きますパーソナライズされた磁気ポゴピンコネクタ製品と 統合ソリューションを開発し 必要な磁気コネクティビティを 正確に提供します
ポゴピンの接触機械的な寿命を確保するために,図に指定された定義された動作ストロックを超えて圧縮しないでください.過圧は内部スプリングを損傷します.性能低下や故障につながる.
材料:
住居:ブラック HTN UL94V-0
ポゴピン:ブラスC3604 プレート Au 0.125um,スプリング:SUS304
女性ピン: 青銅塗装 Au 0.125um
マグネット: N52 NdFeB 塗装 Ni Cu Ni
M についてエカニック:
接触力:80g±20g 1.0mm の作業ストークで
男性と女性の吸収 寿命試験: 10,000サイクル
吸着能力試験: 女性のドッキング吸着量は600g±20%
電気:
定位電圧:DC12V;定位電圧:3AMax.
スプリングピンの接触抵抗:最大50ミリオム
環境性能:
耐熱性:260°C
動作温度: -25°Cから+80°C
環境試験: 48 時間塩噴霧
9ピンの男性磁気コネクタと女性磁気コネクタパラメータ:
|
名前 |
磁気コネクタ |
|
タイプ |
男性/女性 |
|
ピン |
9ピン |
|
ピッチ |
2.2mm |
|
色 |
ブラック |
|
ポゴ・ピン |
銅 C3604 塗装 Au 0.125um |
|
女性用ピン |
青銅塗装 Au 0.125um |
|
住宅 |
ブラック HTN UL94V-0 |
| マグネット |
N52 NdFeB 塗装 Ni Cu Ni |
|
スプリングフォース |
80g±20時から1時まで0mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
3.0Amax |
|
電圧 |
DC12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
9ピンのマグネットコネクタの技術図
9ピンのメス磁気コネクタの技術図
磁気コネクタの利点:
1) 自動吸着接続経験; 操作が簡単;
2) 装置を簡単に取り除くために磁気インターフェースを使用します.
3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.
4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.
5) 高電流 (3A-20A) をサポートし,より速く充電する.
6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.
8) 製品形を合わせた形,製品の販売ポイントを向上させる
磁石の位置,磁石の使用,構造を区別する
方向性 (ユーザー向けで使いやすい)
10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);
11) 開発時間は短く,カスタマイズするための低コストの模具です.
信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0
マグネティックコネクタ製品の適用:
なぜUPEがあなたのパートナーになるのか?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
7製品環境基準
磁気コネクタをUPEで注文する方法
1要求を提出する
詳細は以下のように:
.コネクタタイプ (電源,データ,ハイブリッド,防水等)
.電圧と電流の評価
.ケーブルの長さと仕様
.磁気極度とアライナメントの好み
量と配達時間
特別要件 (IP 格付け,シールド,認証など)
.選択肢1: ウェブサイトの RFQ (報價要請) フォームを記入してください.
.オプション2: 仕様を直接メールでsunion@upetech.net について(または指定された連絡先)
2オーダーメイドの引金を受け取る
エンジニアのチームは あなたの要求を審査します
価格/時間/プロトタイプ作成オプション (必要に応じて)
3命令を承認&確認
提案が承認されると 設計と生産スケジュールを最終化します
新しいデザインでは 3Dモデルやサンプルをテストに提供します
4生産と品質保証
UPEは,厳格な品質管理のチェックで,あなたの注文を製造します.
要求に応じ 試験報告と証明書も提供できます
5迅速な配達とサポート
あなたの注文は,あなたの好みの物流方法 (DHL,FedEx,海運など) を介して送られます.
私たちのチームは技術サポートと将来の注文のために利用可能です.
支払期限:
50% 預金 (前払い): 生産費 (材料,労働) をカバーする.
50%残金 (出荷前に支払われる): 両方からの品質管理とコミットメントを保証します.
支払方法:
T/T (銀行送金),PayPal,OCBC銀行
推奨:
PayPal を使ってサンプルを入手してください (より安全です)
大量注文ではT/Tを使用します (低料金).
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
船舶
