| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | SM-100-A06-91 /SM-100-B06-101 |
| ドキュメント: | SM-100-A06-91.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気コネクター | ピッチ: | 2.2mm |
|---|---|---|---|
| ピン番号: | 6ピン | 材質: | 銅,NdFeB,HTN |
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| 流動: | 3.0A | Volatge: | 12V |
| 操作の温度:: | -25℃への+80℃ | 接触抵抗: | 50mΩ 最大 (PIN) |

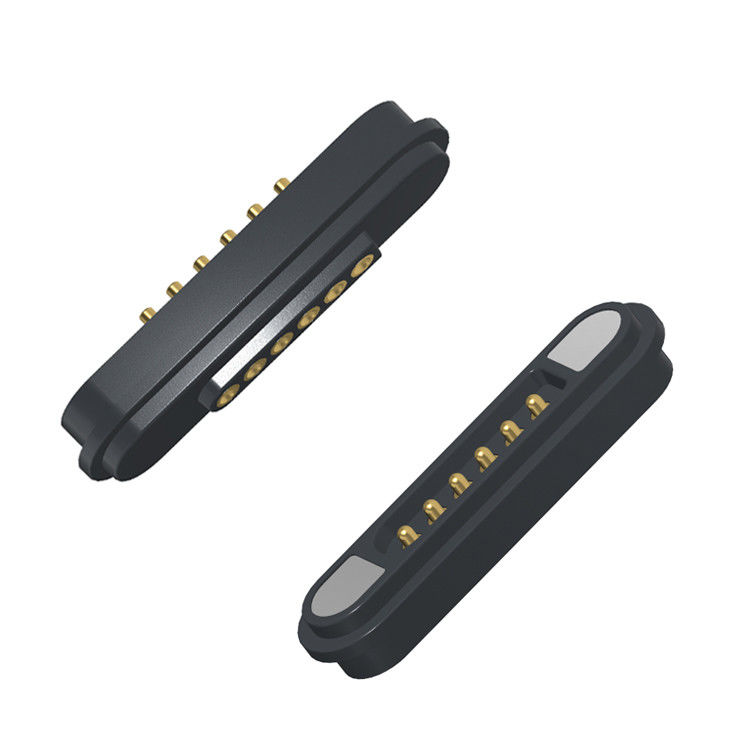

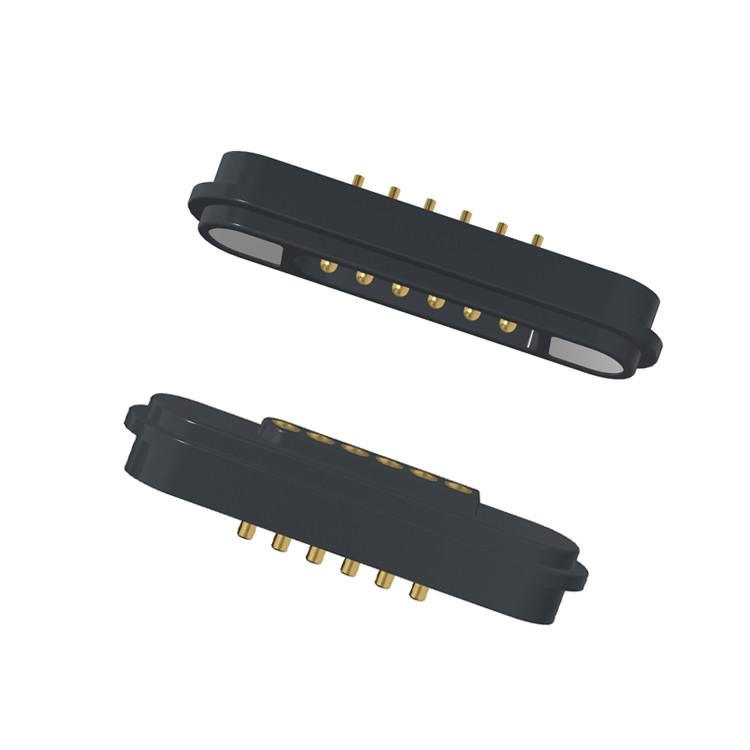

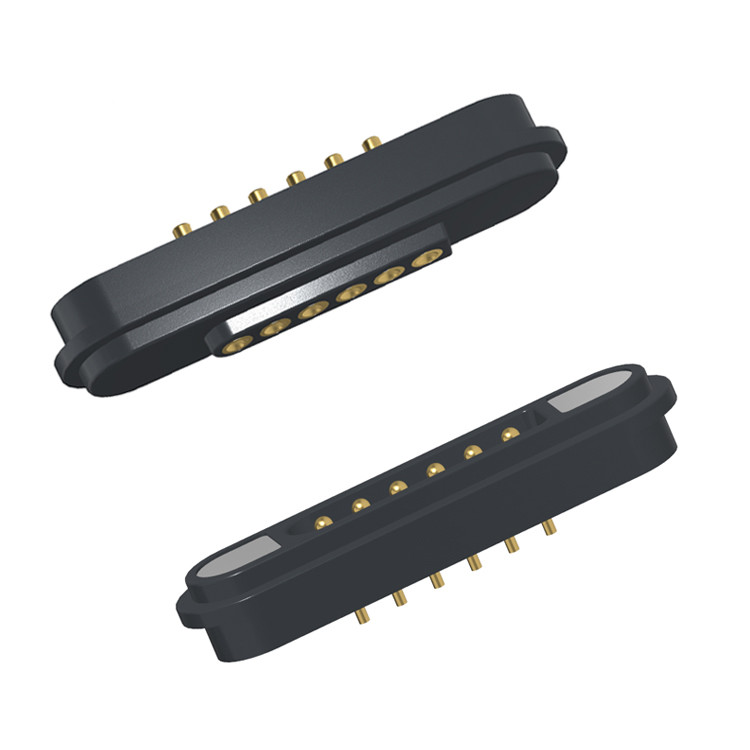

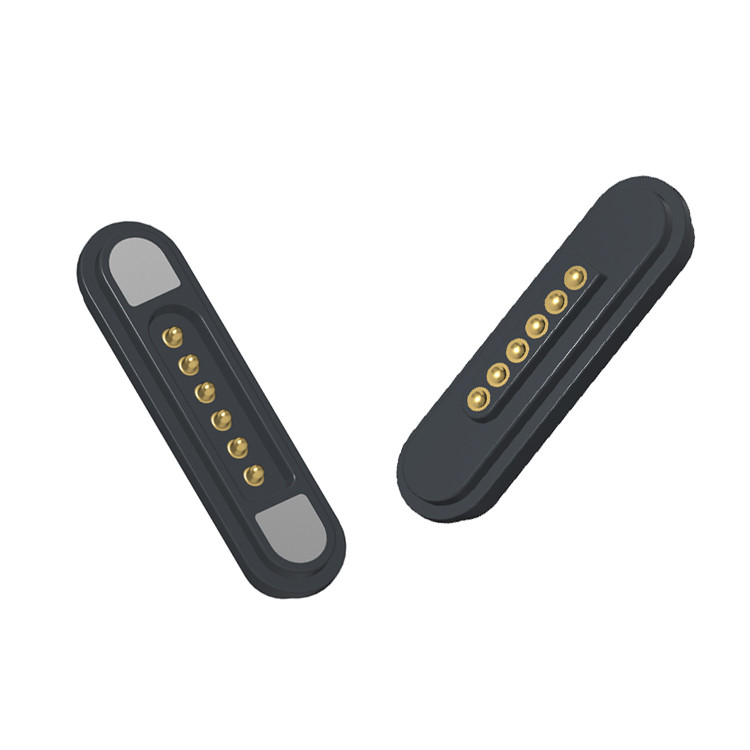

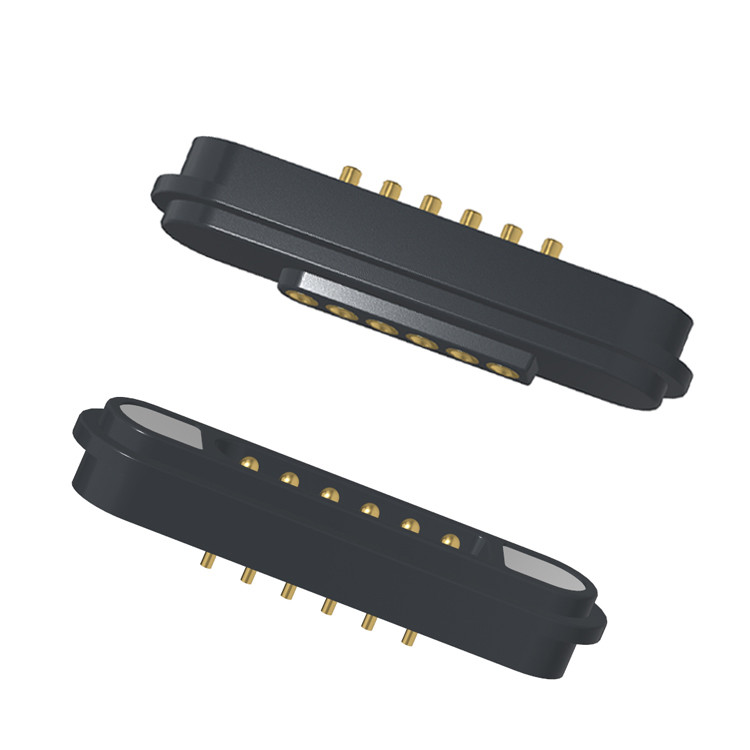

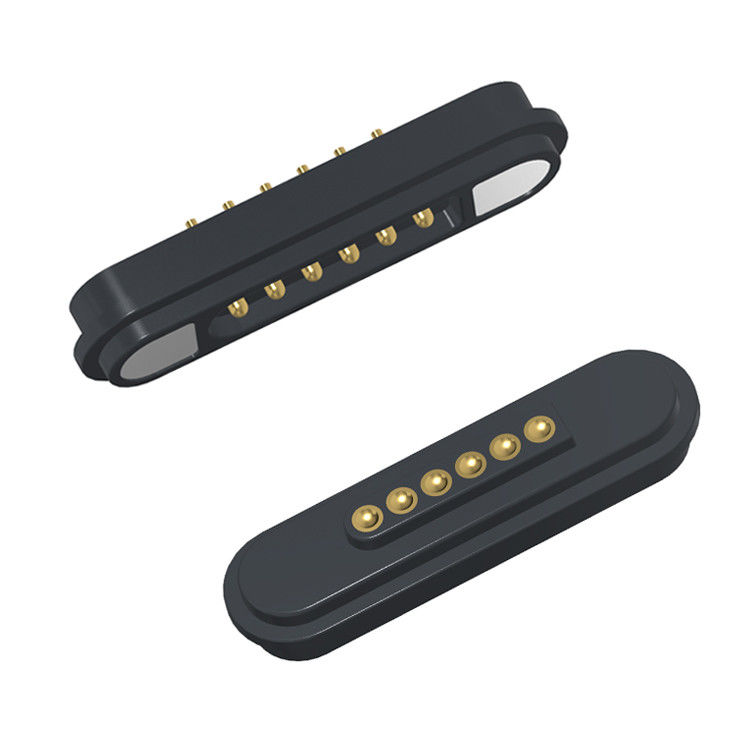

6 位置 マグネット スプリング ローデッド ポゴピン 接続 電気磁気電源 接続
パーソナライズされたデザイン 信頼性の高いパフォーマンス 端から端へのソリューション
アットUPE高品質の製品を開発し製造しています磁気コネクタそして磁気ケーブル接続器専門的なエンジニアとデザイナーで構成された社内チームと共に 様々な産業向けに消費電子機器を含む医療機器,IoT,そして産業用アプリケーション
ポゴピンの接触機械的な寿命を確保するために,図に指定された定義された動作ストロックを超えて圧縮しないでください.過圧は内部スプリングを損傷します.性能低下や故障につながる.
材料:
住居:黒色HTN UL94V-0,HTN (高温ナイロン)UL94V-0 耐火性
ポゴピン:銅 C6801 プラチング Au 0.125um,高導電性,腐食耐性
女性ピン:銅 C6801 プラチング Au 0.125um,接触抵抗が低く,耐磨性がある
磁石:N52 NdFeB 塗装 Ni Cu Ni高磁気流量 (≥1.4T),腐食防止
HTNハウジング (UL94V-0):高温環境に適しており,燃やす性の安全基準を満たしている.
銅C6801ピン: 機械加工能力と伝導性が良好; 金属塗装により耐久性と接触抵抗性が向上します.
N52磁石:高磁力 (N52は最も強い商業品種) と耐腐蝕性のある磁石.
M についてエカニック:
接触力:80g±20g 1.0mm の作業ストークで
フルストーク: 1.1mm
男性と女性の吸収 寿命試験: 10,000サイクル
電気:
定位電圧:DC12V;定位電圧:3AMax.
スプリングピンの接触抵抗:最大50ミリオム
環境性能:
動作温度: -25°Cから+80°C
環境試験: 24時間塩噴霧
6ピンの男性磁気コネクタと女性磁気コネクタパラメータ:
|
名前 |
磁気コネクタ |
|
タイプ |
男性/女性 |
|
ピン |
6ピン |
|
ピッチ |
2.2mm |
|
色 |
ブラック |
|
ポゴ・ピン |
銅 C6801 塗装 Au 0.125um |
|
女性用ピン |
銅 C6801 塗装 Au 0.125um |
|
住宅 |
ブラック HTN UL94V-0 |
| マグネット |
N52 NdFeB 塗装 Ni Cu Ni |
|
スプリングフォース |
80g±20時から1時まで0mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
3.0Amax |
|
電圧 |
DC12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
6ピンのマグネットコネクタの技術図
6ピンのメス磁気コネクタの技術図
磁気コネクタの利点:
1努力のない接続性
✔自動吸着 賢明で使いやすいデザインにより,磁気配列により即座に安全な接続が可能になります
✔ 防落 充電インターフェイスから簡単に脱ぎ取り,デバイスを安定させ,偶然の落下を減らす.
2卓越した耐久性
✔ 寿命が長ければ 寿命が10万~20万サイクルで 長期的に信頼性が保たれます
✔ IPX8 防水・防塵 激しく厳しい環境 (30分間1Mまで潜水) に設計された女性端.
3高性能充電とデータ転送
✔ 急速充電 (5A10A) 速速の電源供給のために高電流トランスミッションをサポートします.
✔高速信号伝送 伝統的なUSB2.0/HDMI1を代替する3安定した高周波性能でビデオ/オーディオ信号の送信を可能にします.
4パーソナライズ可能な安全デザイン
✔ デザインの柔軟性 デバイスのデザイン言語に合わせて デザインされた外観
✔ 短回路 防犯 誤用 や 電気 障害 に 対し て 内蔵 し て いる 保護 装置
マグネティックコネクタ製品の適用:
なぜUPEがあなたのパートナーになるのか?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
7製品環境基準
磁気コネクタをUPEで注文する方法
1要求を提出する
詳細は以下のように:
.コネクタタイプ (電源,データ,ハイブリッド,防水等)
.電圧と電流の評価
.ケーブルの長さと仕様
.磁気極度とアライナメントの好み
量と配達時間
特別要件 (IP 格付け,シールド,認証など)
.選択肢1: ウェブサイトの RFQ (報價要請) フォームを記入してください.
.オプション2: 仕様を直接メールでsunion@upetech.net について(または指定された連絡先)
2オーダーメイドの引金を受け取る
エンジニアのチームは あなたの要求を審査します
価格/時間/プロトタイプ作成オプション (必要に応じて)
3命令を承認&確認
提案が承認されると 設計と生産スケジュールを最終化します
新しいデザインでは 3Dモデルやサンプルをテストに提供します
4生産と品質保証
UPEは,厳格な品質管理のチェックで,あなたの注文を製造します.
要求に応じ 試験報告と証明書も提供できます
5迅速な配達とサポート
あなたの注文は,あなたの好みの物流方法 (DHL,FedEx,海運など) を介して送られます.
私たちのチームは技術サポートと将来の注文のために利用可能です.
支払期限:
50% 預金 (前払い): 生産費 (材料,労働) をカバーする.
50%残金 (出荷前に支払われる): 両方からの品質管理とコミットメントを保証します.
支払方法:
T/T (銀行送金),PayPal,OCBC銀行
推奨:
PayPal を使ってサンプルを入手してください (より安全です)
大量注文ではT/Tを使用します (低料金).
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
船舶
