2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル

基本情報
起源の場所: 中国
ブランド名: UPE
証明: ISO9002
モデル番号: RC-1222-A10-12 /RM-1222-B10-22
ドキュメント: RC-1222-A10-12.pdf
最小注文数量: 5000
価格: $1-$5
パッケージの詳細: PE袋
受渡し時間: 12-15仕事日
支払条件: T/T
供給の能力: 5KPCS/日
詳細情報
名前: 磁気ケーブル接続器 材料: PVC,銅,NdFeB N52
スプリングフォース: 40g±10g 作業するオオカミ: 0.8mm
流動: 1.5A Volatge: 12V
ケーブル長: 1000MM 色: ブラック
塩噴霧試験: 24時間 メカニカルライフ: 10000サイクル分
接触抵抗: 50mΩ 最大 (PIN) 動作温度: -25°Cから+80°C

製品の説明

2列10ピンのポゴピン 磁気ケーブルUSB接続器 1MのPVCケーブル


材料とコーティングは,ROHSとREACH規格に適合しています.

接触機械の寿命を確保するために,ポゴピンを定義された作業ストロークを超えて圧縮しないでください.これは内部のスプリングを損傷する可能性があります.


材料:

ポゴ・ピン銅 C6801 塗装 Au 0.125um
ターニングパーツ青銅塗装 Au 0.125um
ハウジング:ブラック HTN UL94V-0
マグネット: N52 NdFeB 塗装 Ni Cu Ni
マグネットプラグ: マグネットプラグ
内部型: PE 透明
オーバーモールディング:PVCブラック
ワイヤ:OD4.0 6C 26AWG ブラック PVC
キャベルのネクタイ:黒いPVC メタレルの唇のネクタイ
TPCプラグ:TPC 男性プラグ 6Pin


M についてエカニック:

- 接触力:40g±10g 0.8mm の作業ストークで

- 生命テスト10,000サイクル


電気:

- 定位電圧:DC12V1.5Aマックス

接触抵抗:ピンのあたり ≤ 50mΩ (ミリオム) (最大)


環境性能:

- 動作温度: -25°Cから +60°C

- 環境テスト: 24時間塩噴霧


10ピン 男性 女性磁気コネクタ パラメーター:

名前

磁気ケーブル接続器

タイプ

男性/女性

ピン

10ピン

ワイヤ

PVC

ケーブルの長さ

1000±20mm

ブラック

ポゴピン/ターニングパーツ

青銅塗装 Au 0.125um

マグネット

N52 NdFeB 塗装 Ni Cu Ni

住宅

ブラック HTN UL94V-0

スプリングフォース

40g±10ゼロに8mm 働くストルク

メカニカルライフ

10サイクルの時間

流動

1.5Amax

電圧

DC 12V

接触抵抗

50mΩ 最大 (PIN)

操作温度

-25°Cから+60°C

塩噴霧試験

24時間

認証

ROHSまたはREACHに準拠する製品

テスト

100% オープン・ショート・テスト

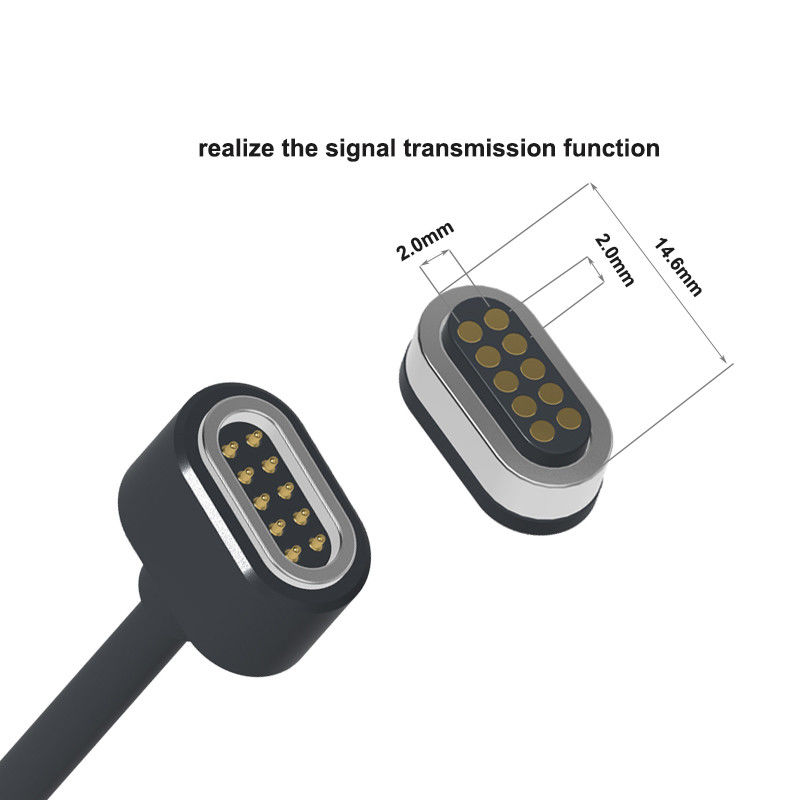

10ピンの磁気ケーブルコネクタの技術図

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 0

10ピンのメス磁気コネクタの技術図

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 1

推奨されたPCBレイアウト

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 2

女性の磁気コネクタの視点を分解

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 3

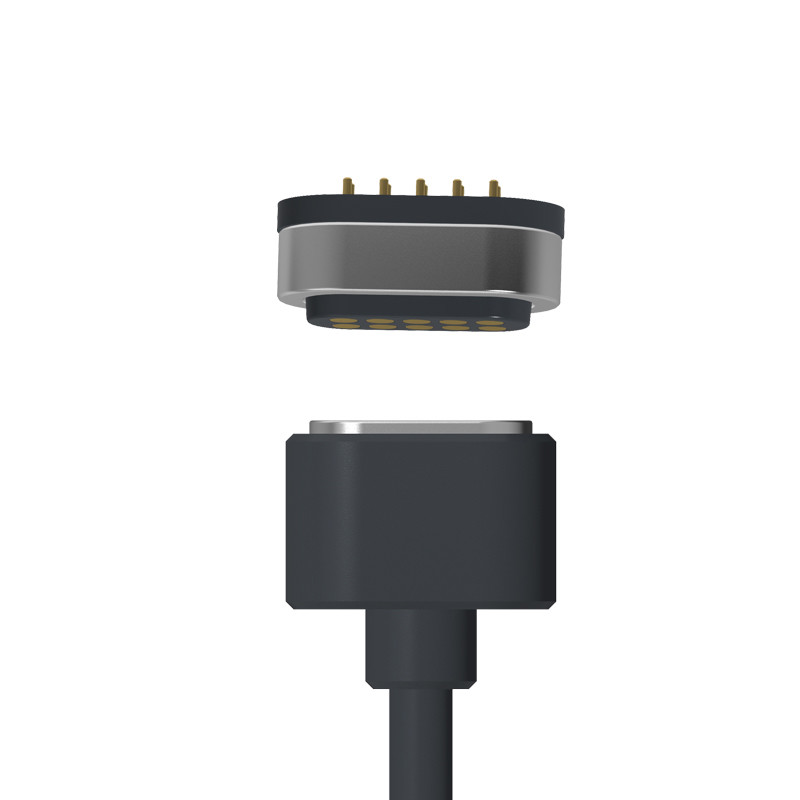

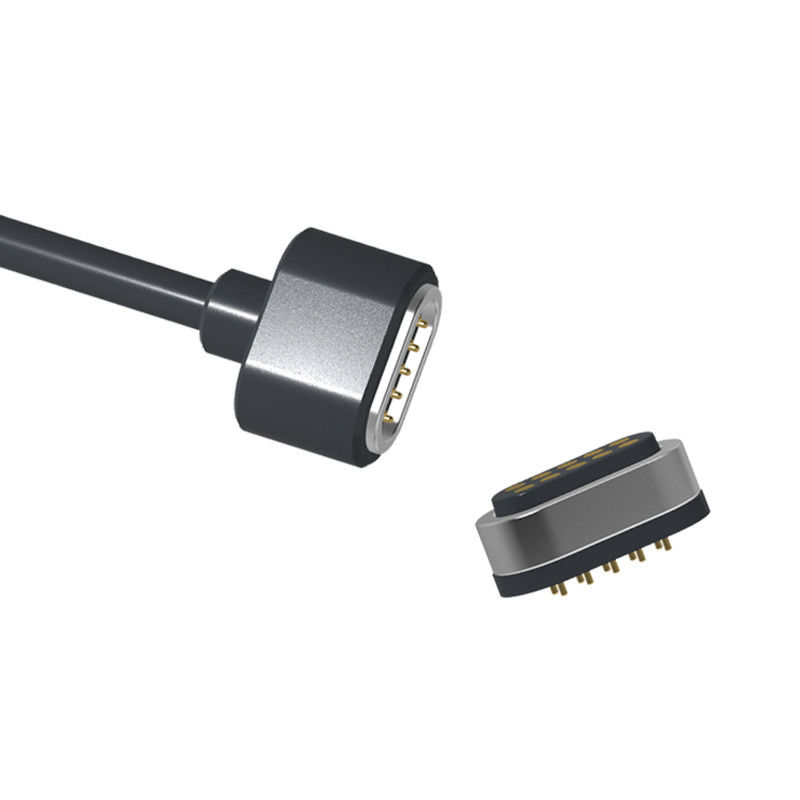

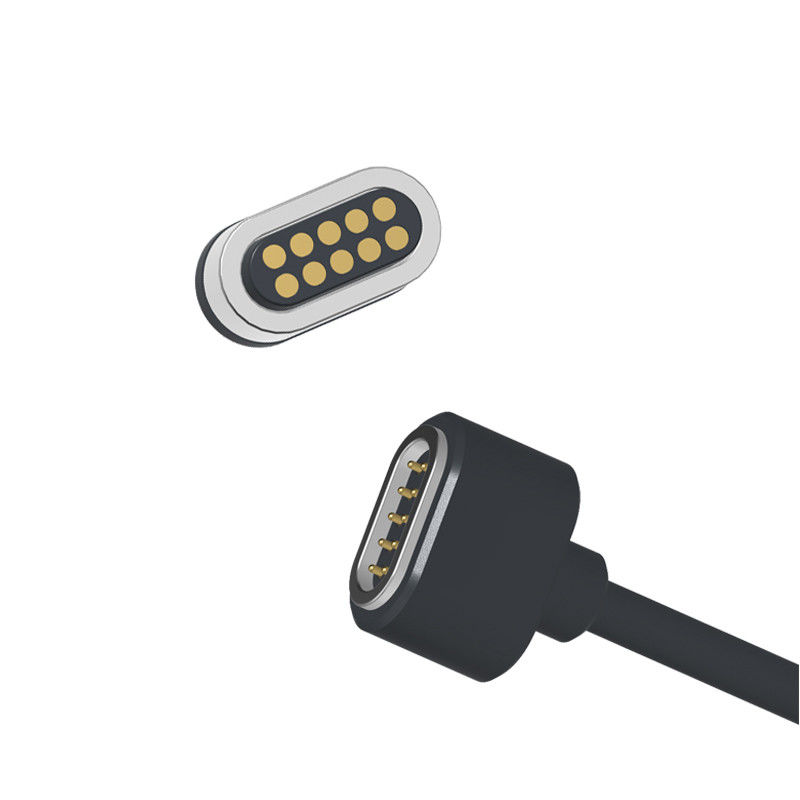

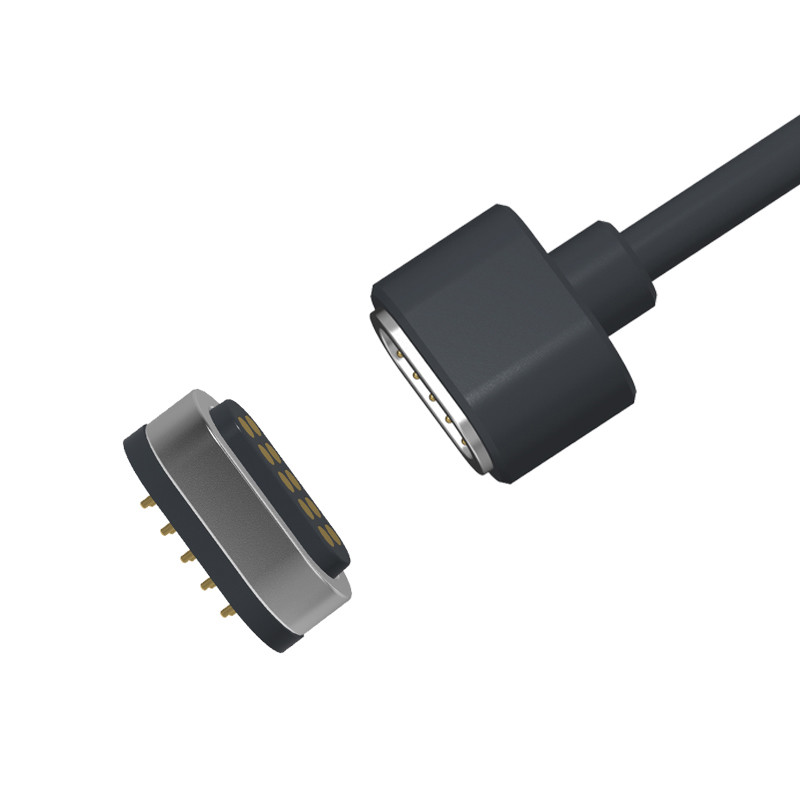

10ピンの磁気ケーブルコネクタ

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 4


パッケージの表示:

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 5

磁気コネクタの利点:

●自動吸着接続体験のデザインを人間化

●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.

●寿命:最大10万~200万サイクル

●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.

●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.

●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.

● 短回路防止の設計と誤り防止

●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる


製品使用:

2列10ピンポゴピン磁気ケーブルUSB接続器 1MPVCケーブル 6


よくある質問

1なぜ我々を選んだのか?
100%の誠意をもって,私たちの会社は製品や販売後,あなたのために最高のサービスを提供します.我々は,最も合理的な引用を提供して,あなたの図面または要求に応じて高品質のサンプルを設計します.販売後,すべての顧客に保証を提供します.


2商品をカスタマイズできますか?
私たちは,あなたのためにカスタマイズまたはあなたのためにデザインすることを非常に喜んでいます. 図面またはサンプルを私たちに提供してください,そして製品についてのあなたの特別な要求を教えてください.我々は,あなたの要求に応じてできるだけ早くカスタマイズすることができます.


3試料はいくらになる?
ストックアイテムの場合,私たちは顧客にサンプルを無料で提供しますが,あなたは貨物を負担する必要があります.
適正な費用を請求し,サンプル料金の合理的な割合を返金します.


4- 配達時間は?
配送時間は,顧客の注文の量と難易度によって異なります.通常,ストック商品は3日以内に配達され,カスタマイズされた製品は2週間以内に配達されます.


5会社の品質管理はどうだ?
品質は,材料から配達まで,私たちの会社で最も重要です.企業にはIS09001を取得し,これを保証します.


磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)

*価格と条件について交渉 (大量割引が適用される可能性があります)

* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)

*支払い (PayPal,銀行振込,その他の安全な方法)

*送料と品質チェック
荷物を追跡する

商品の品質を確認するために到着時に検査します.


支払期限:T/T,50%預金,50%残金

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

貨物:航空,海,急便

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
