| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RC-1210-B02-22 |
| ドキュメント: | RC-1210-B02-23.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気ケーブル接続器 | ケーブル長: | 500mm |
|---|---|---|---|
| 色: | ブラック | メカニカルライフ: | 50000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 材料: | PVC,銅,PE |
| スプリングフォース: | 160g±20g | 作業するオオカミ: | 0.7mm |
| 流動: | 5.0A | Volatge: | 48V |

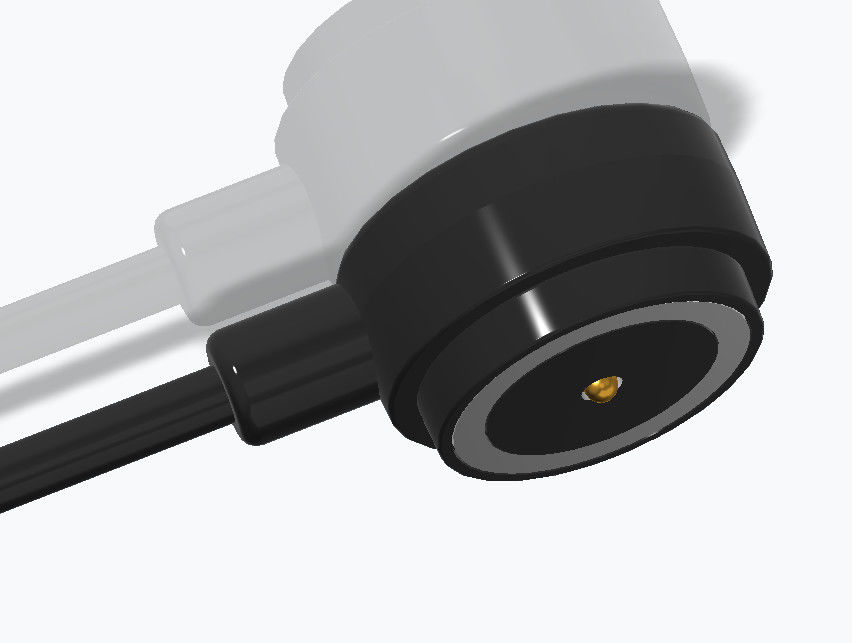

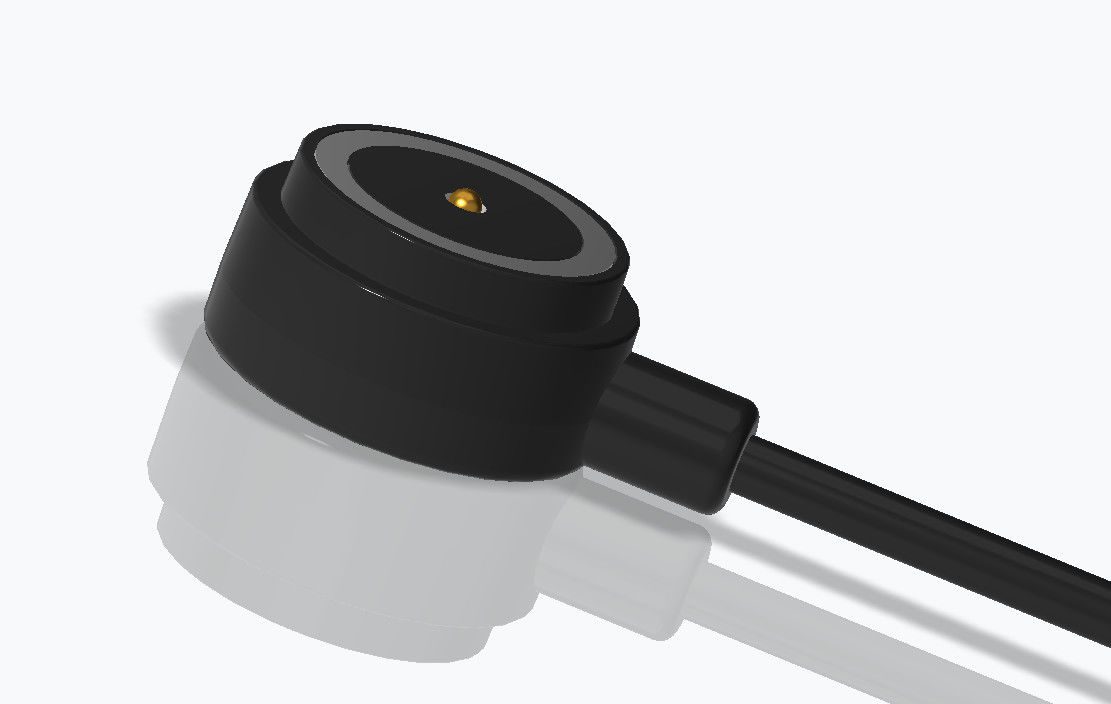

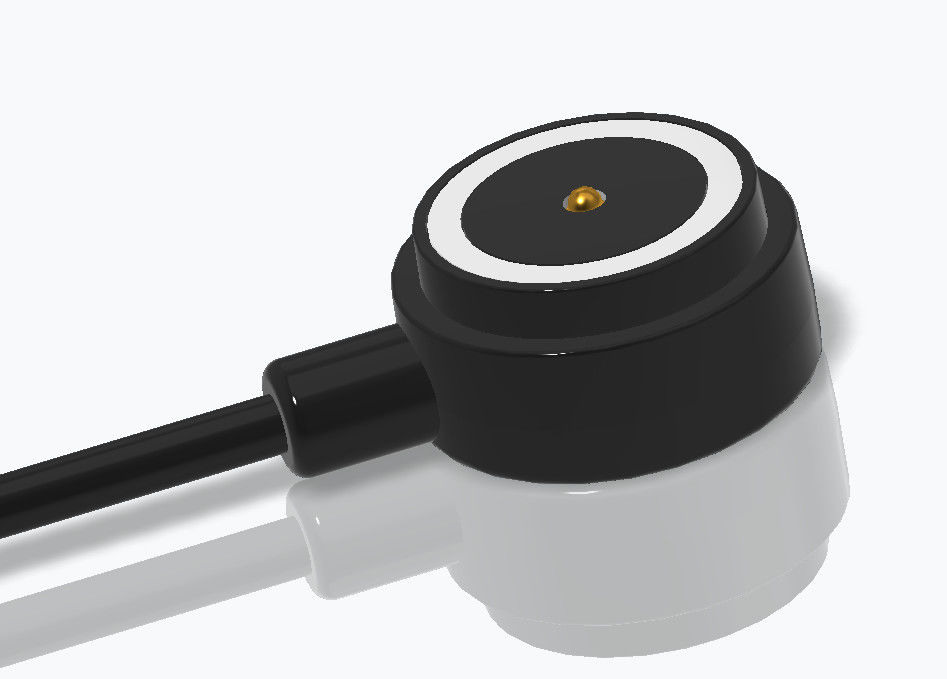

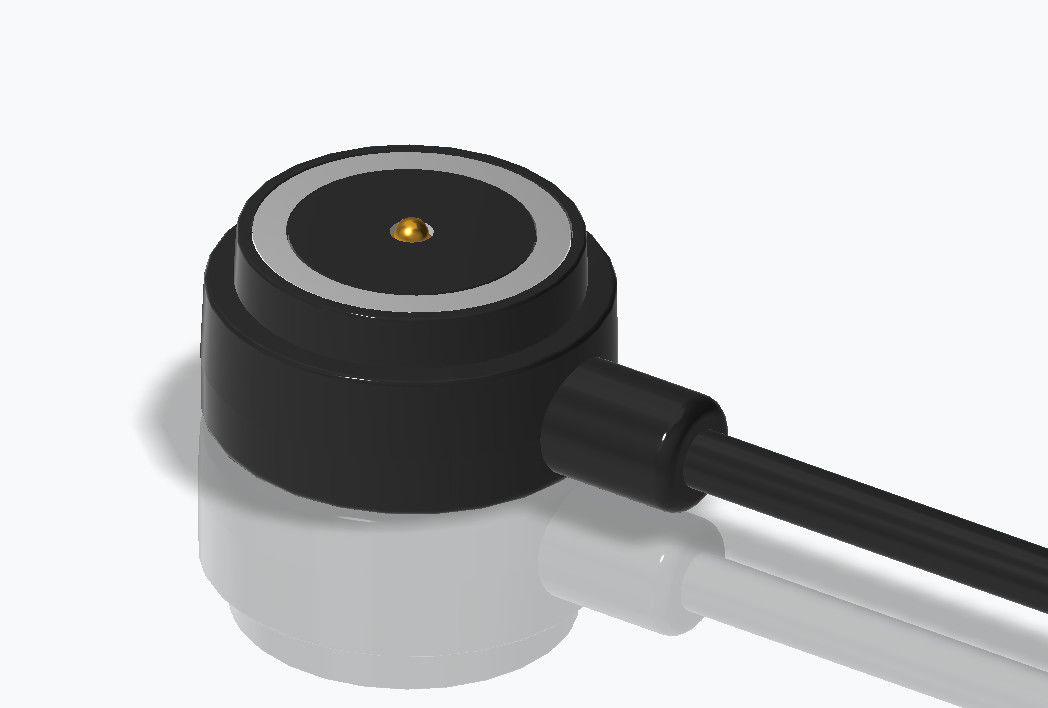

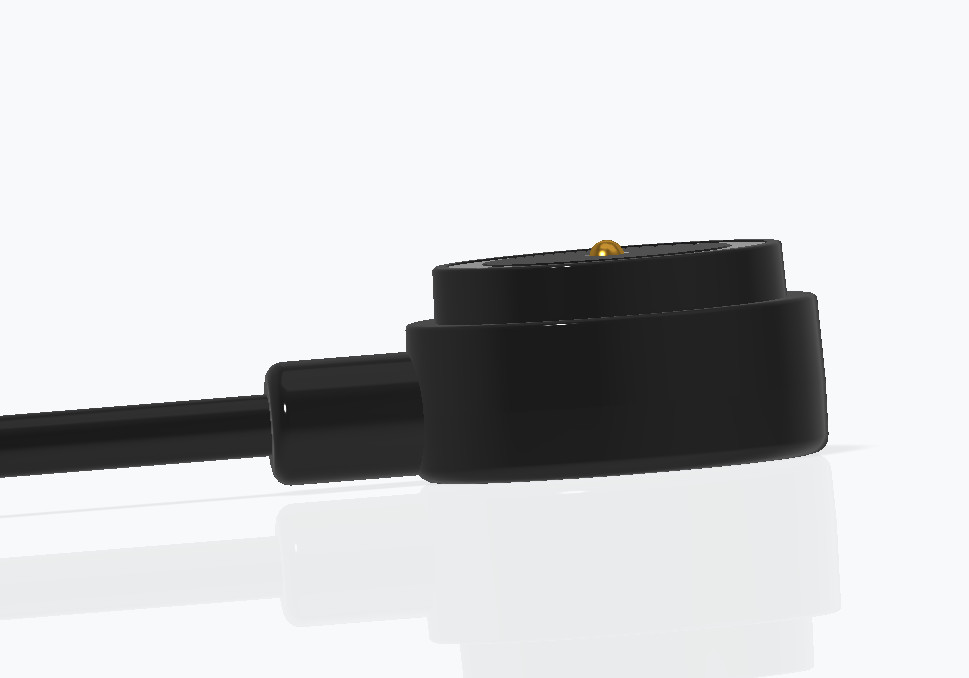

50000サイクル 寿命試験 2ピン磁気コネクタを持つ円形磁気ワイヤ接続器
磁気ケーブルコネクタ すべての材料は RoHS & REACH コンプライアンスです
すべての磁気ケーブルコネクタは100% ショート&オープン・サーキットテストに合格しました
M についてエカニック:
- 接触力:160g±20g 0.7mm の作業ストークで
- 生命テスト50,000サイクル
電気:
- 定電圧:DC48V;定電圧:5Aマックス.
接触抵抗:ピンのあたり ≤ 50mΩ (ミリオム) (最大)
環境性能:
- 動作温度: -25°Cから+80°C
- 環境テスト: 24時間塩噴霧
オーバー・モールディング:PVCブラック
内部型材:PE透明
ワイヤ: 20AWG 2C
マグネットプラグ: マグネットプラグ
2ピンの男性磁気ケーブルコネクタ パラメーター:
|
名前 |
円形磁気ケーブル接続器 |
|
タイプ |
男性 |
|
ピン |
2ピン |
|
ケーブル |
PVC |
|
ケーブルの長さ |
500mm |
|
色 |
ブラック |
|
ポゴ・ピン |
青銅 |
|
スプリングフォース |
160g±20g,0で7mm 働くストルク |
|
メカニカルライフ |
50サイクルの時間 |
|
流動 |
5.0Amax |
|
電圧 |
DC 48V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
円形磁気ケーブルコネクタの技術図
DC磁気ケーブルコネクタの接続ノード
パッケージの表示:
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる
マグネティックコネクタ製品の適用:
なぜUPEがあなたのパートナーになるのか?
1磁気コネクタに関する専門知識
●集中型研究開発:UPEは磁気コネクタに関する専用経験を持っています
●カスタマイズ:UPEは,磁石の強度,ピンプレート (抵抗 ≤50mΩのための金/ニッケル),およびハウジング材料 (黒色PBT/ナイロン) をお客様のニーズに合わせて調整できます.
2高耐久性とコンプライアンス
●1万 以上の サイクル を 保証 し て いる: その 接続器 は,機械 的 な 寿命 の 要求 に 応える よう に 厳格 な 試験 に 服する こと が あり ます.
●認証:ULまたはRoHS基準に準拠している.消費者/医療市場にとって重要な.
3競争力のある製造業
●コスト効率の良いツール: UPEは小規模から中規模なバッチの価格で低MOQ (例えば1K ¥ 5K ユニット) を提供することができます.
●品質管理: 信頼性 を 確保 する ため に,接触 抵抗,引力,電流 負荷 を 内部 で テスト する.
4迅速なプロトタイプ作成とサポート
●3Dサンプル: 適合/機能検査のための迅速なプロトタイプ作成
●エンジニアリングサポート: ピンアウト最適化,EMIシールド,または防水 (IP68) の支援
磁気ケーブルコネクタの注文をUPEで行う方法
1要求を提出する
販売チームに連絡してください:
メール: [union@upetech.net について]
電話: [+86 13434524996]
オンラインフォーム:www.pogopinsconnector.com
詳細を教えてください.
✔ 応用 (医療,自動車,消費者電子機器など)
✔ コネクタ の 種類 (例えば,磁気 ポゴピン,充電ケーブル)
✔ 仕様 (電圧,電流,サイズ,防水等)
✔ 量と配達時間
2オーダーメイドのソリューションを取得 (必要に応じて)
私たちのエンジニアはあなたのニーズをレビューし,カスタムデザインを提案します (必要に応じて).
3Dモデルやサンプルや技術図を 承認のために共有します
支払期限:
50% 預金 (前払い): 生産費 (材料,労働) をカバーする.
50%残金 (出荷前に支払われる): 両方からの品質管理とコミットメントを保証します.
支払方法:
T/T (銀行送金),PayPal,OCBC銀行
推奨:
PayPal を使ってサンプルを入手してください (より安全です)
大量注文ではT/Tを使用します (低料金).
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
