| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RM-1105-A01-12 /RM-1105-B01-21 |
| ドキュメント: | RM-1105-A01-12.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気2ピン接続器 | 材料: | SUS304,銅,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 300g±20% | 作業するオオカミ: | 0.8mm |
| 流動: | 6A | Volatge: | 12V |
| 塩噴霧試験: | 48H | メカニカルライフ: | 10000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 動作温度: | -25°Cから+80°C |
| ハイライト: | 6A磁気2ピン接続器,磁気 2ピン接続器 パーソナライズ,丸いポゴピンコネクタ 18.0mm |
||

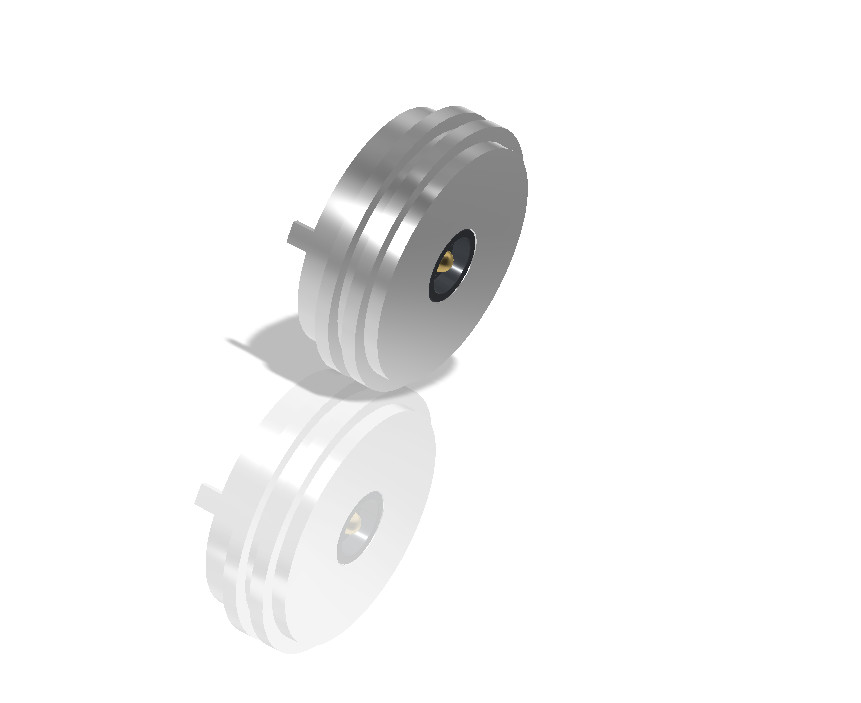

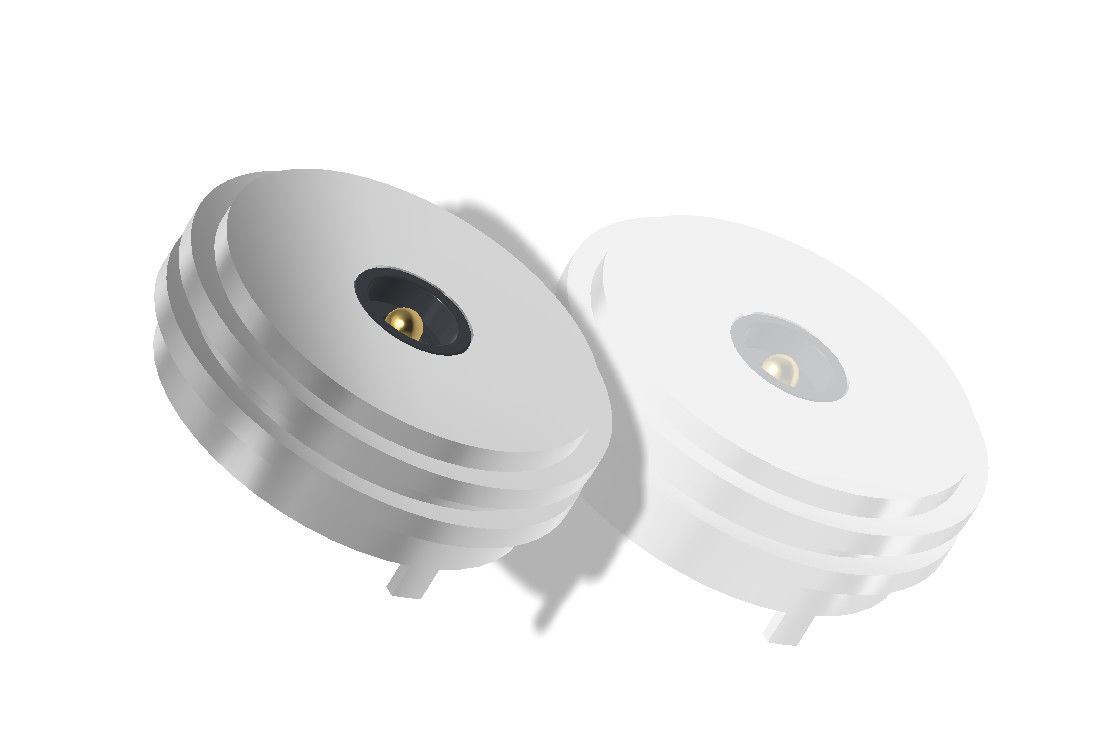

カスタマイズされた直径 18.0mm 2ピン丸い男性&女性磁気コネクタ
材料とコーティングは,ROHSとREACH規格に適合しています.
接触機械の寿命を確保するために,ポゴピンを定義された作業ストロークを超えて圧縮しないでください.これは内部のスプリングを損傷する可能性があります.
メカニカル:
- 接触力:300g±20g 0.8mm の作業ストークで
- 生命テスト10,000サイクル
電気:
定数電圧:DC12V,定数電圧:6Aマックス.
- スプリングピンの接触抵抗:最大50ミリオム
環境性能:
操作温度:-25°Cから80°C
サルトスプレー:48H
材料:
ポゴ・ピン ブラスC3604塗装:金 (Au) 0.5μm
女性ピン:材料金 (Au) 0.25μm
住居:ブラックHTN (高温ナイロン) + 30%のフィラー
銅:銅 C3604
円形 2PIN 男性 女性磁気コネクタ パラメーター:
|
名前 |
磁気コネクタ |
|
タイプ |
男性/女性 |
|
ピン |
2ピン |
|
直径 |
18.0mm |
|
ケーブルの長さ |
1500mm |
|
ポゴ・ピン |
銅 C3604塗装:金 (Au) 0.5μm |
|
ターニングパーツ |
銅 C3604金 (Au) 0.25μm |
|
マグネット |
N52 NdFeB Ni 15-20um 塗装 |
|
銅 |
青銅C3602 塗装 Ni |
|
住宅
|
ブラック HTN UL94V-0 |
|
接触力 |
300g±20%0で8mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
6Amax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
-25°Cから+80°C |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
円形2Pin磁気コネクタの技術図
円形 2Pin 女性磁気コネクタの技術図
女性の磁気コネクタの視点を分解
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる
マグネティックコネクタ製品の適用:
1.ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・ブレスレット,スマート・ウォッチ,ウェアラブル・携帯電話,Bluetoothヘッドセットなど) データケーブル,充電ケーブル,マグネティックストライプワイヤの端接続
2医療機器,無線機器,データ通信機器,電信機器,自動化および産業機器,音声・視覚機器
3航空,航空宇宙 電子,軍事通信
4自動車,自動車ナビゲーション,試験,測定機器
5消費者電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,ポータブル消費者電子製品,その他多くの電子機器)
なぜUPEがあなたのパートナーになるのか?
●プロのカスタマイズサービス
●迅速なサンプル生産能力
●厳格 な 品質 管理 システム
●輸入部品による加工
●高精度試験装置
●合理的なコスト管理手順
磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)
*価格と条件について交渉 (大量割引が適用される可能性があります)
* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)
*支払い (PayPal,銀行振込,その他の安全な方法)
*送料と品質チェック
荷物を追跡する
商品の品質を確認するために到着時に検査します.
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
