| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RM-1092-A04-11 /RM-1092-B04-22 |
| ドキュメント: | RM-1092-A04-11.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気接続器 | 材料: | 銅,NdFeB N45,HTN |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 0.5MM |
| 流動: | 2A | Volatge: | 12V |
| 色: | ブラック | 塩噴霧試験: | 24時間 |
| メカニカルライフ: | 10000サイクル分 | 動作温度: | -25°Cから+80°C |
| ハイライト: | 2.2mmピッチ磁気接続器,磁気コネクタ 12V,2A 磁気ポゴコネクター |
||

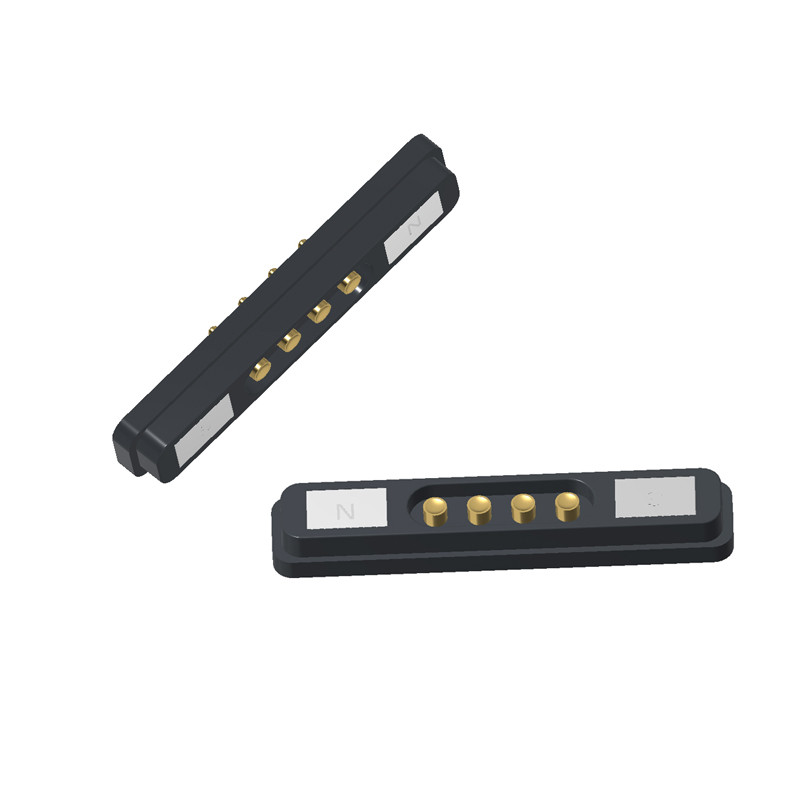

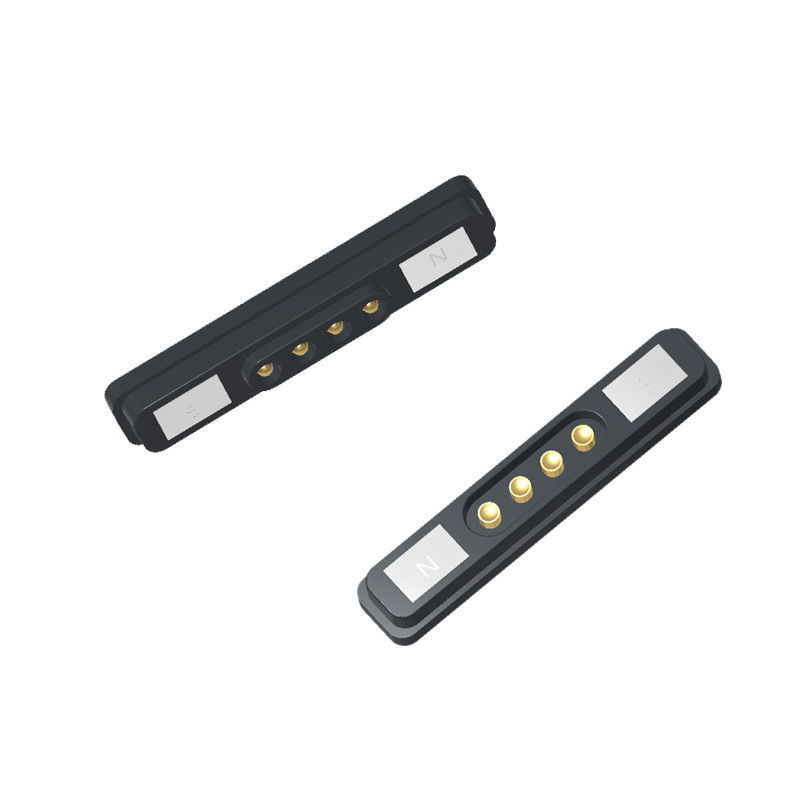

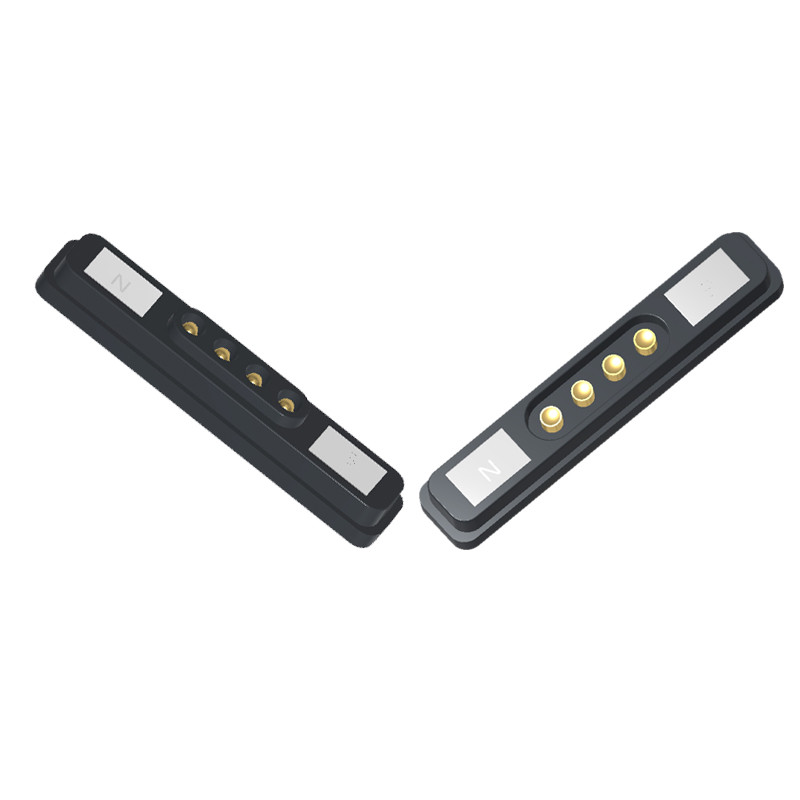

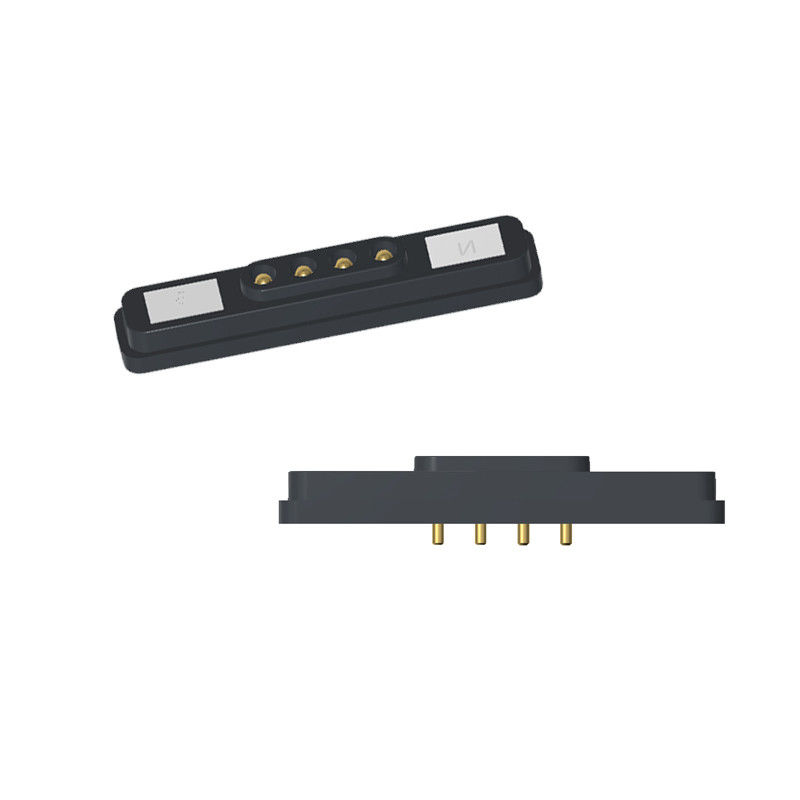

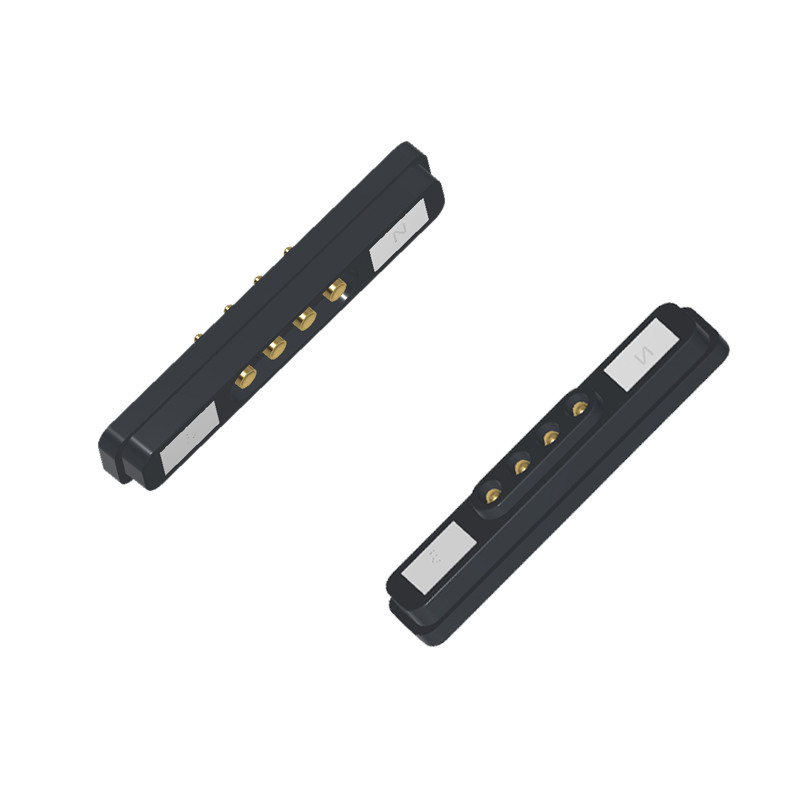

標準 2.2mm ピッチ 4ピン 男性と女性の磁気ポゴピンコネクタ
準拠基準
すべての材料とコーティングでROHSとREACHに準拠しています.
材料
1ポゴ・ピン:
ベース材料:銅C6801
金 (Au) 0.125μm
2ターニングパーツ:
基礎材料:銅
金 (Au) 0.125μm
3住宅:
材料:黒色HTN (高温ナイロン) +30%のフィラー
燃焼性評価: UL94 V-0 (炎阻害剤)
特徴:高温耐性
4住宅:
材料:黒色HTN (高温ナイロン) +30%のフィラー
燃焼性評価: UL94 V-0 (炎阻害剤)
特徴:高温耐性
5マグネット:
材料:ネオジウム鉄ボロン (NdFeB) N45級
塗装:ニッケル (Ni)
メカニカル仕様
接触力: 80g ± 20g 0.5mm の動作筋で
デュラビリティ: 10 000 回交尾 (寿命試験)
吸着力:女性のドッキング吸着力: 400g ±20%
環境性能
動作温度範囲: -25°Cから+80°C
塩噴霧試験: 24時間 (耐腐蝕性検証)
電気仕様
定位電圧DC 12V
定位電流2A 最大
接触抵抗: スプリングピンあたり ≤50mΩ (milliohm)
4ピン 男性 女性磁気コネクタ パラメーター:
|
名前 |
磁気コネクタ |
|
タイプ |
男性/女性 |
|
ピン |
4ピン |
|
色 |
ブラック |
|
ポゴ・ピン |
銅 C6801 塗装 Au0.125um |
|
ターニングパーツ |
青銅塗装 Au 0.125um |
|
マグネット |
NdFeB N45 塗装 Ni |
|
住宅
|
ブラック HTN UL94V-0 |
|
スプリングフォース |
80g±20ゼロに5mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
2Amax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
-25°Cから+80°C |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
4ピンのマグネットコネクタの技術図
4ピンのメス磁気コネクタの技術図
リ推奨されたPCBレイアウト
女性の磁気コネクタの視点を分解
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる
製品使用:
