| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RC-1082-A01-13 /RM-1082-B01-21 |
| ドキュメント: | RC-1082-A01-13.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気ケーブル接続器 | 材料: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 40g±10g | 作業するオオカミ: | 0.6mm |
| 流動: | 1A | Volatge: | 12V |
| ケーブル長: | 500mm | 色: | ブラック |
| 塩噴霧試験: | 48H | メカニカルライフ: | 10000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 動作温度: | -25°Cから+80°C |
| ハイライト: | 1A 磁気ケーブル接続器,USB充電 ラウンド磁気充電ケーブル,丸い磁気充電ケーブル 1A |
||

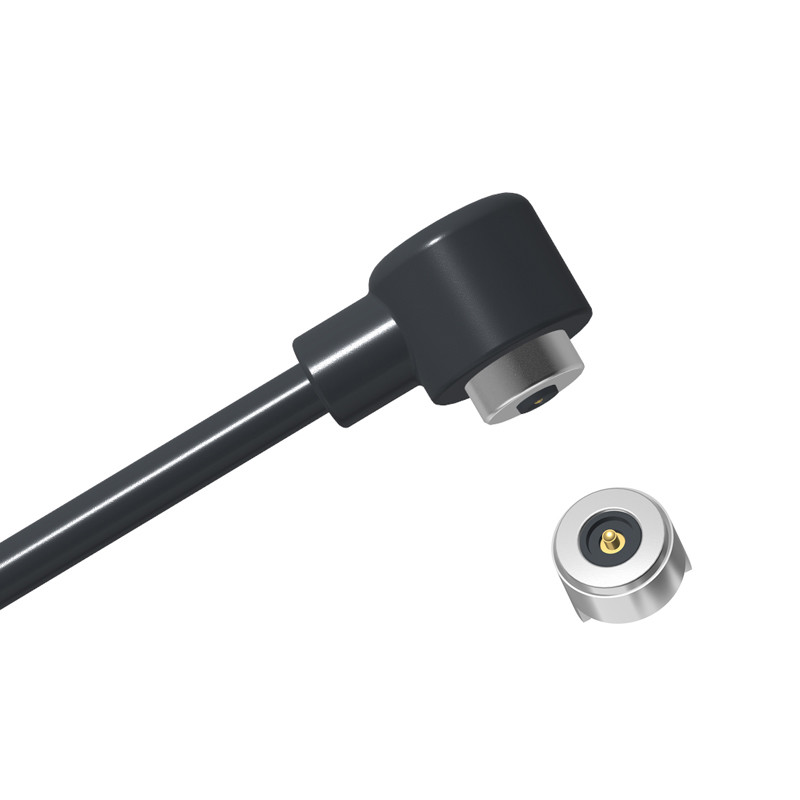

1A 電子ロック用の2ピン磁気USB充電ケーブルコネクタ
主要 な 功績ウール:
磁気結合端末の近くで自動で固定され,デバイスのソケットの磨きを軽減します.
逆転 可能な 設計往々にしてどんな方向でも動作します (右側が上向きではありません)
接続を切り離す引くと安全に脱ぎ,ケーブルや装置の損傷を防ぐ.
可能なバージョン:
充電のみ(電力の転送のために)
一般的な用途:
スマートフォン,タブレット,ウェアラブル
LEDライト ドローン その他の電子機器
安全な接続が不可欠な医療機器や産業用機器
材料とコーティングは,ROHSとREACH規格に適合しています.
接触機械の寿命を確保するために,ポゴピンを定義された作業ストロークを超えて圧縮しないでください.これは内部のスプリングを損傷する可能性があります.
M についてアテリアル:
ポゴピン/女性ピン:ブラスC3604,プランガー&バレル5U"を塗装するMin Au 60~100U"Ni"min以上
銅:銅 C36043U"を塗装する
スプリング:SUS 304Au
ブラック HTN+30%UL94 V-0 黒 高温耐性
シェル:銅塗装 Ni&SUS304
マグネット: NdFeB N52 Ni 塗装
USB2で0:USB/AM 統合型 (12V 1Aの過負荷および短回路保護)
内部の模具素材:PE
ケーブルネクタイ:ホワイト PVC メタル 円筒印章ケーブルネクタイ 白
ワイヤ: 26AWG 黒色 TPE
マグネットプラグ: マグネットプラグ
メカニカル:
-接触力:0.6mmの作業ストークで40g±10g
- 生命テスト10,000サイクル
- 吸着力試験: 女性のドッキング吸着量は300g±20%
電気:
- 定位電圧:DC12V;定位電圧:1Aマックス.
- スプリングピンの接触抵抗: 50milliohm マックス
環境性能:
操作温度:-25°Cから80°C
- サルトスプレー:48H
円形 2PIN 男性 女性磁気コネクタ パラメーター:
|
名前 |
磁気ケーブル接続器 |
|
タイプ |
男性/女性 |
|
ピン |
2ピン |
|
ワイヤ |
TPE |
|
ケーブルの長さ |
500±20mm |
|
色 |
ブラック |
|
ポゴピン/ターニングパーツ |
青銅塗装 Au 0.125um |
|
マグネット |
N52 NdFeB Ni 15-20um 塗装 |
|
住宅
|
ブラック HTN UL94V-0 |
|
スプリングフォース |
40g±10ゼロに6mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
1Amax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
-25°Cから+80°C |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
円形2Pinケーブル接続器の技術図
円形 2Pin 女性磁気コネクタの技術図
リ推奨されたPCBレイアウト
女性の磁気コネクタの視点を分解
円形 2Pin マグネットケーブルコネクタ接続ノード
パッケージの表示:
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる
