| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX について |
| ドキュメント: | VIS060B-4000XX-AXX-XXXX.pdf |
| 最小注文数量: | 5000 |
| 価格: | $3-$7 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | ポゴピンコネクタ | ピッチ: | 2.54MM |
|---|---|---|---|
| ピン番号: | クバイン | 材料: | 鉛のないC6801,銅のC3602,SUS304,ブラックHTN |
| 表面処理: | 黄金塗装 | 流動: | 3.0A |
| Volatge: | 12V | 接触抵抗: | 50mΩ 最大 (PIN) |
| 塩噴霧試験: | 48H | リフロー温度: | 265° 4~5秒 |
| ハイライト: | 男性のPOGOピンコネクタ,女性用ポゴピン接続器,9ピン2.54mmピッチコネクタ |
||

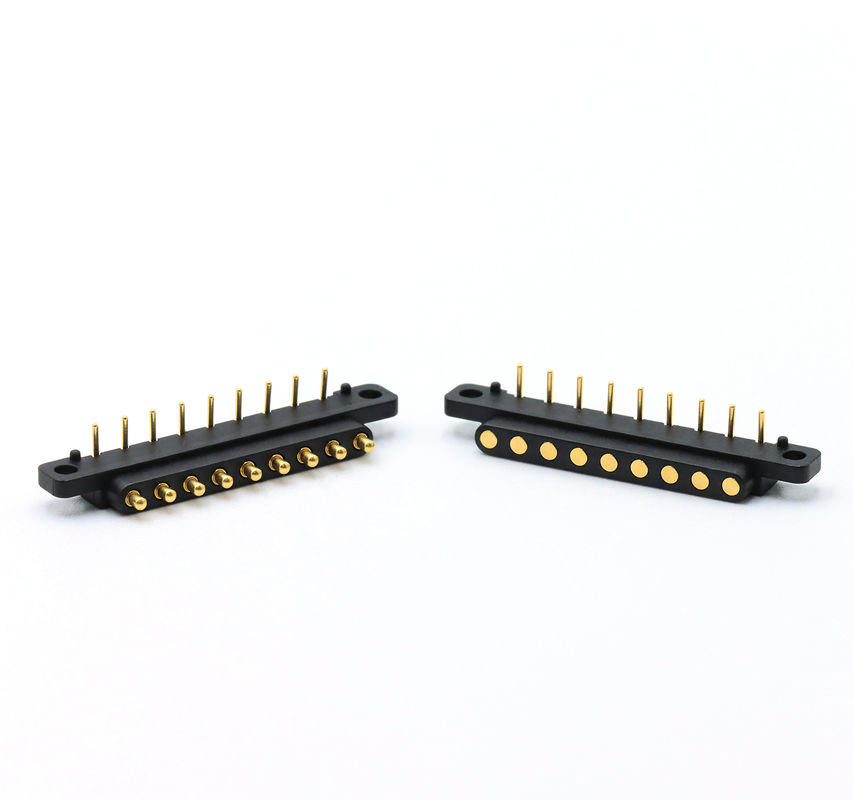

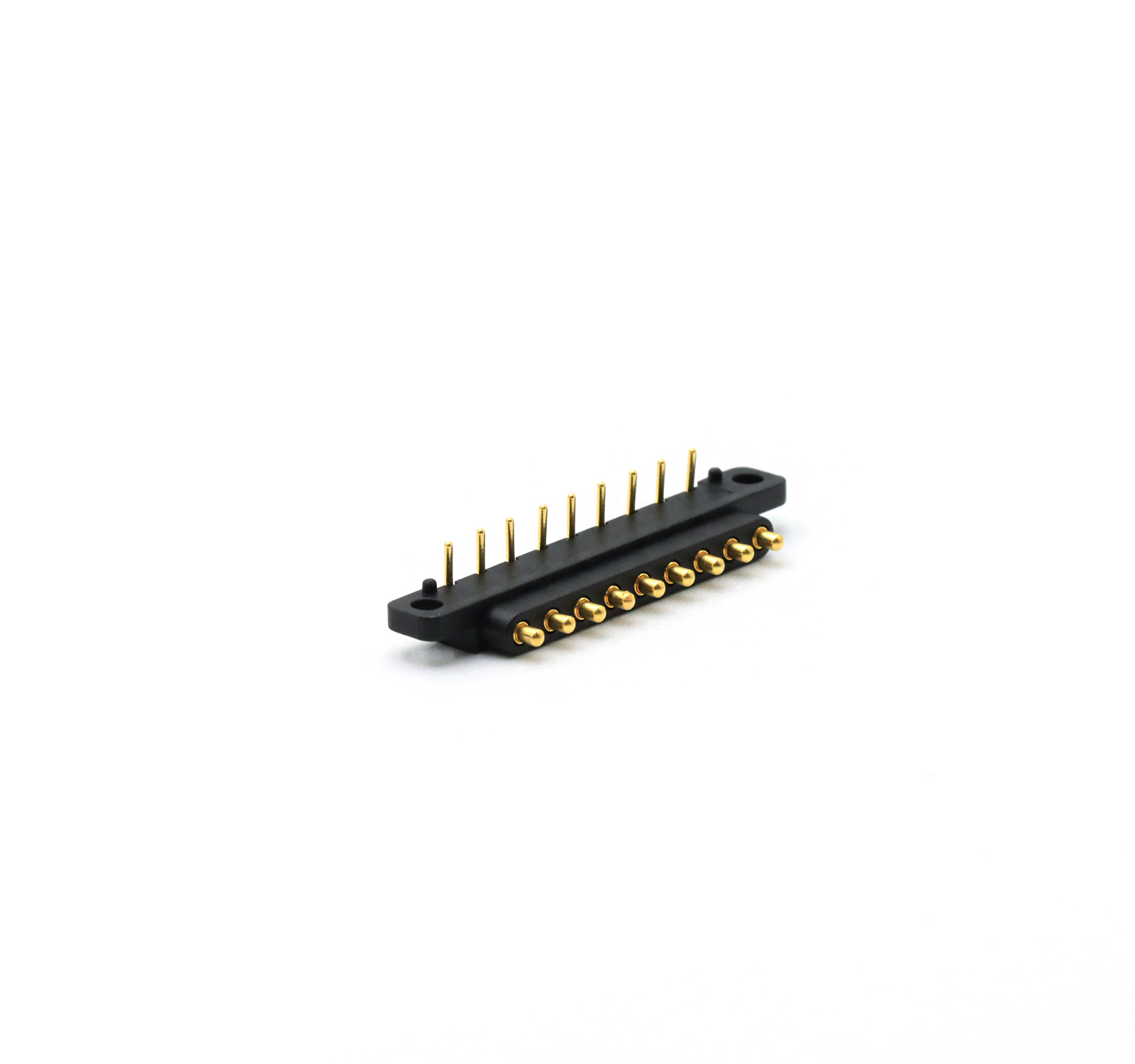

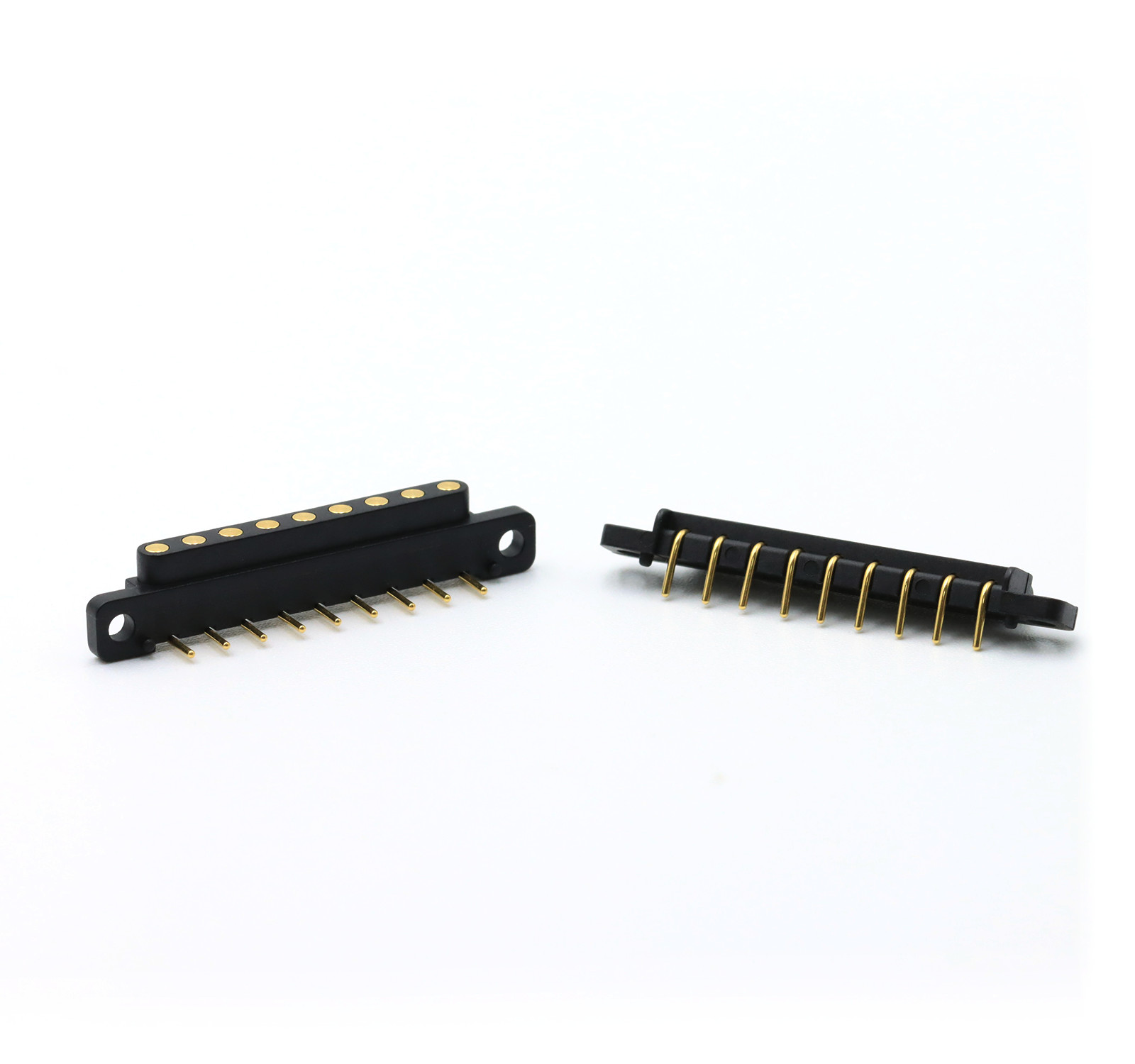

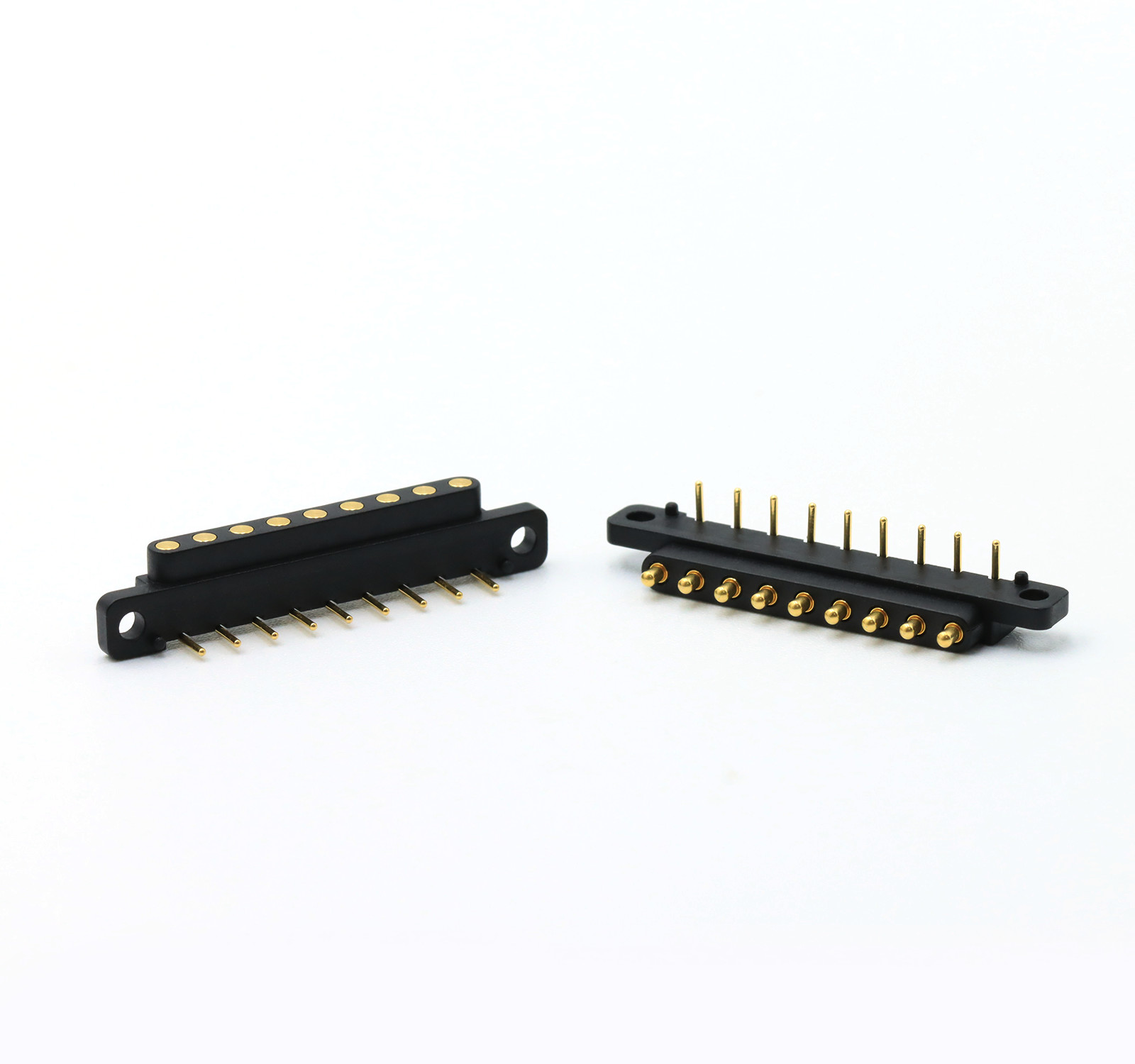

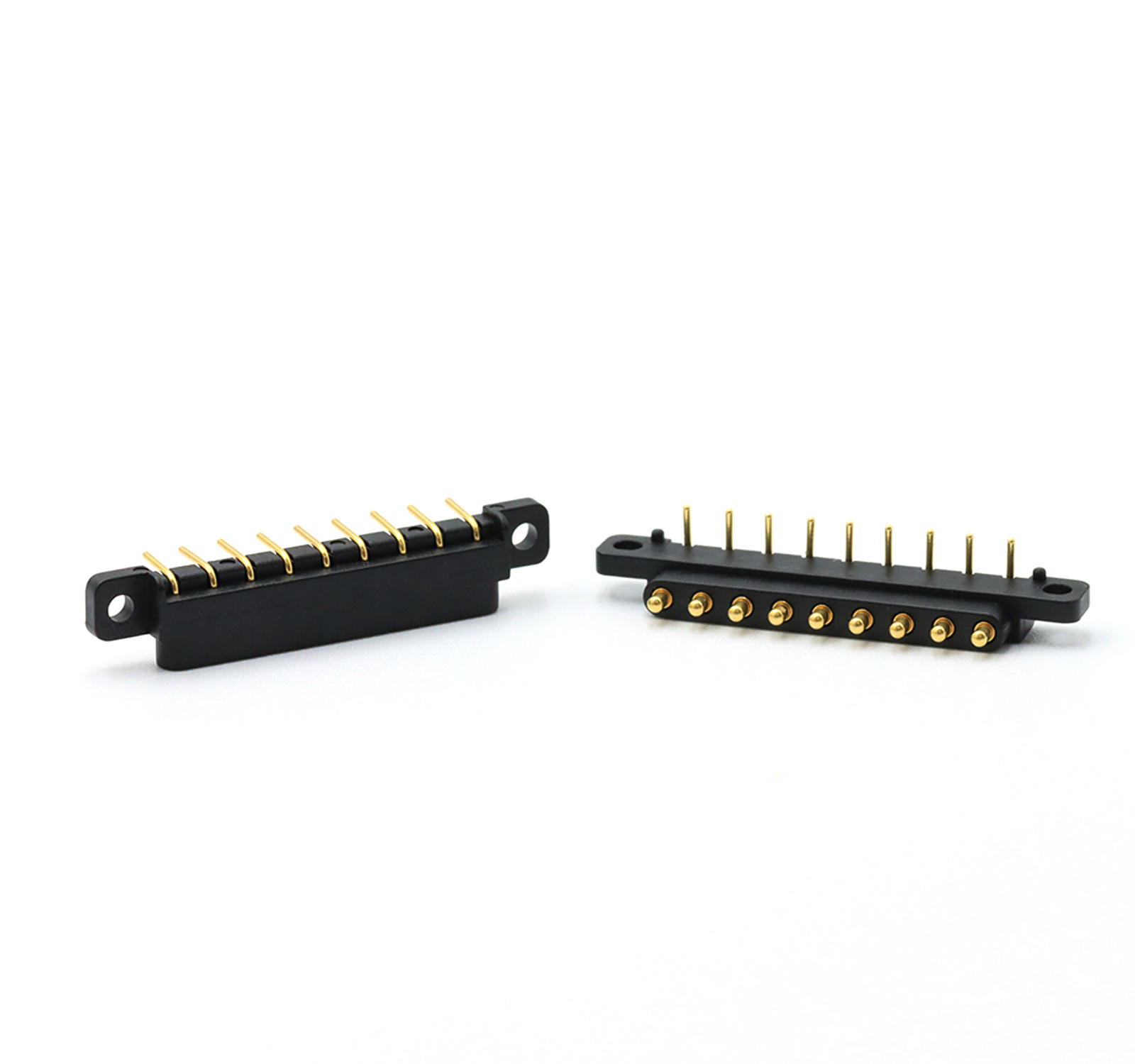

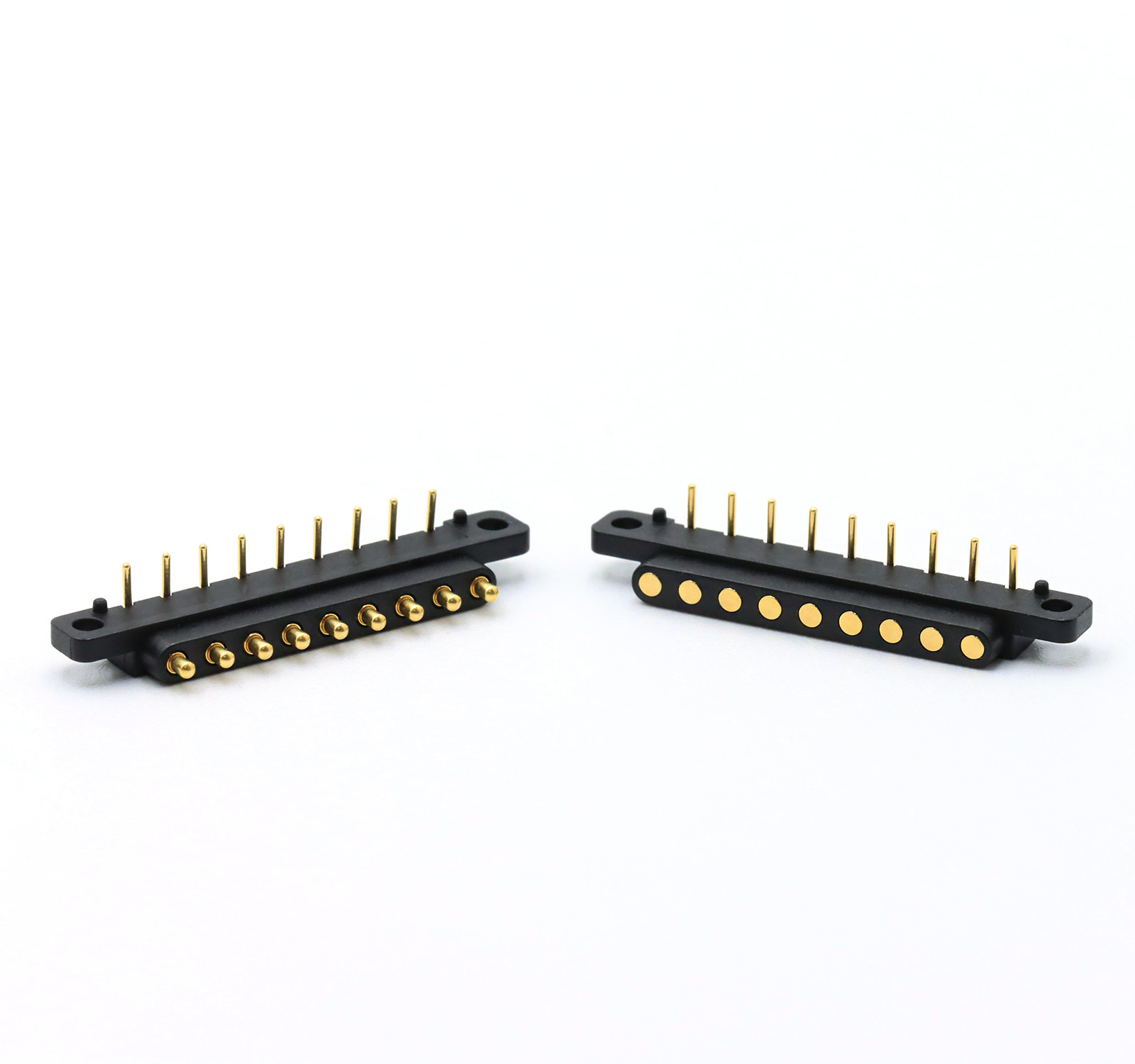

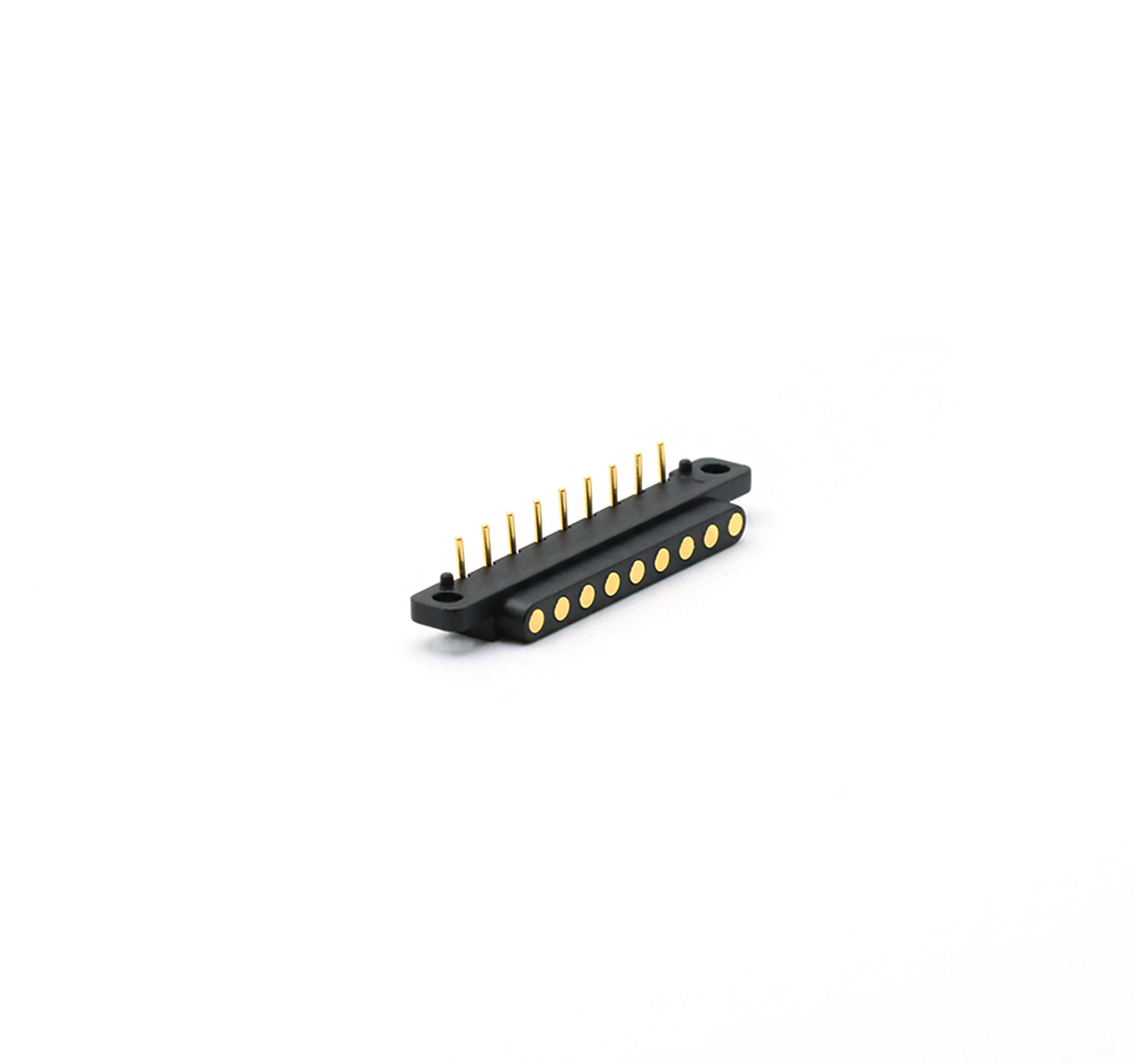

9ピン 右角POGOピン 男性女性Pogoピン接続器 2.54mmピッチ
ユニオン・プレシジョン・エレクトロニック・リミテッド (UPE) は,POGO PIN コンネクタとPOGO PIN コンネクタホイジを含む高品質のスプリング式コネクタを専門とする主要カスタムメーカーである.中国で最も競争力のあるスプリング式コネクタサプライヤーとして精密な電子アプリケーションに 精密なエンジニアリングソリューションを 提供しています
スプリング式ポゴピン信頼性の高い低抵抗コンタクトで 安全な電気接続を可能にします
ポゴ・ピン・コネクター異なるペアリングとPCBインターフェースのためのカスタマイズ可能な設計.
スプリングコンタクト技術耐久性,高サイクル寿命,一貫した性能のために設計されています
信頼されています世界クラスの顧客産業全体で,以下を含む:
✔消費電子機器スマートフォン,スマートウォッチ,タブレット,ラップトップ,GPSデバイス
✔ウェアラブル&医療用聴覚器具,健康モニタリング装置
✔IoTと産業機器ワイヤレス充電,試験用装置,自動車モジュール
ポゴ・ピン・コネクターは6つの部品で構成されています:プランジェル,バレル,スプリング,セラミック・ビーズ,ハウジング,キャップ
|
製品名 |
ポゴピンコネクタ |
|
ピン |
9ピン |
|
タイプ |
右角 |
|
材料 |
鉛のないC6801,銅のC3602,SUS304,ブラックHTN |
| 終わって |
オウ・プレート,ニ・プレート |
|
スプリングフォース |
80g+/-20g 作業生ガチョウ |
|
作業トルク |
1.2mm |
|
フルストーク |
1.4mm |
|
電圧 |
12V |
|
流動 |
30.0A マックス |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
塩噴霧試験 |
48 H |
|
パッケージ |
PEバッグ内側,外側,または私たちの顧客の必要に応じて |
女性ポゴピンコネクタze:
ポゴ・ピン・コネクタ パラメーター 性能
|
部品の名称 |
パラメータ性能表 |
|||
|
バレルマテリア |
青銅 |
ベリリウム銅 |
リンゴ 銅 |
|
|
プルーンジャー材料 |
青銅 |
ベリリウム銅 |
リンゴ 銅 |
ステンレス鋼 |
|
春期オプション |
スタインレ |
音楽のワイヤー |
|
|
|
塗装要件 |
ゴールド・オー
|
シルバー・アグ
|
パラジウムニッケル (Pd-Ni) |
|
|
定位電流 |
1A,2A,3A,5A,15Aまたは30A (異なる構造物) |
|||
|
定位電圧 |
DC 12V 24V |
|||
|
接触抵抗 |
30mΩ 最大50mΩ (静止) |
|||
|
生命テスト |
501000 サイクル ミニ 1000 サイクル マックス |
|||
|
Rエフロー・テンプ |
265° 4~5秒 |
|||
|
POGO PIN の信頼性テスト |
||||
|
保持力 |
時速500±50のサイクリングで50サイクルの最小数 |
|||
|
湿度 |
EIA-364-31,試験方法II,条件A 試験者による相対湿度との結合接続90%から95%RH,温度40°C± 2°C相対湿度 96 hアール |
|||
|
溶接熱耐性
|
EIA-364-56,第5手順,レベル2 265°C+10/-0°C30~35秒間
|
|||
|
塩スプレー
|
EIA-364-26,試験条件 B 試験者 5±1%の塩溶液にマッチした接続器 濃度 35+1°C/-2°C48時間 |
|||
|
スプリングフォース試験
|
正常力試験手順 作業高度100g±20g
|
|||
|
温度寿命
|
EIA-364-17,試験方法 A,条件 4,試験時間条件 A 試験対象は交尾 85 に接続する°C± 2°C96時間 |
|||
|
溶接可能性
|
EIA-364-52 265±5 に浸透する°C, 60/40±5% Sn/pb 溶接 4,0~5,0秒間 |
|||
|
接触抵抗
|
EIA-364-23 最大100mAの試験電流で接触抵抗を測定する最大電圧 20 mV |
|||
UPEスプリング式コネクタの利点:
スプリング式コネクタは,スプリングピンまたはポゴピンとして知られ,いくつかの利点があります.
信頼性:CLIP技術を使用したUPEポゴピンは,振動や機械ショックにさらされる環境でも一貫して信頼性の高い電気接続を提供します.
コンパクトデザイン:小さくて狭いスペースに収まるので 現代のコンパクトな電子機器に最適です
柔軟性ポゴピンは表面の変化に適応し,交配表面が完璧に並べられていない場合でも安定した接続を保証します
使いやすさ簡単に設置し メンテナンスできます
耐久性:耐久性 を 高め て 耐える よう 設計 さ れ て い ます
UPEの競争優位性?
1高流の専門知識
✅ 15A30A ポゴピン 要求の高い産業で実証された大量生産で,高電力アプリケーションのためにカスタム設計されています.
2標準化&カスタム接続器
✅2.0mm/2.54mmピッチソリューション 総合的な男性/女性ポゴピンコネクタ (2pin~40pin) サポート:
柔軟なPCB統合のためのSMT/DIP/Right Angle/Solder Cup端末
3信頼性
✅ 1000耐久性について厳格に試験されています.
100%電気テスト 配送前に提供されたテストレポートで完全な検査,ゼロの欠陥を保証します.
4. コンプライアンスと安全性
✅ HF/RoHS/REACH規格を満たす グローバル輸出 (EU,米国,アジア) の環境対応
5パーソナライズされたイノベーション
✅コンパクトで高電流設計 独自のプロジェクトニーズに合わせてカスタムされた形,小型化された構造,最適化された電流容量
なぜ顧客はUPE?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
参照のためにパーソナライズされたポゴピンコネクタの一部:
ポゴ・ピン・コネクタの適用分野:
移動式処理データ収集装置
医療機器
軍用装置
.PCB技術
携帯電話通信
オーディオ・ビデオアプリケーション
データ収集装置
自動車機器
暖房制御装置
ポゴ・ピン・コネクタの注文は?
* 図面やサンプルを送信します
* プロジェクト評価を行います
試料を作って送ります
試料が良いと思うなら 30%の預金で注文してください
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* 商品を宅配会社に配達します
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
