| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | DIPポゴピン |
| 最小注文数量: | 10000 |
| 価格: | $0.1-$0.5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 10〜12 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 50KPCS/日 |
| 名前: | スプリング式ヘッダピン | 材料: | 銅 C3604,SUS304 |
|---|---|---|---|
| 流動: | 1A | 電圧: | 12V |
| メカニカルライフ: | サイクルの5万分 | 接触抵抗: | 作業高度で最大50mΩ |
| 動作温度: | -40°C~+130°C 24時間以内に | 塩噴霧試験: | 48 h |

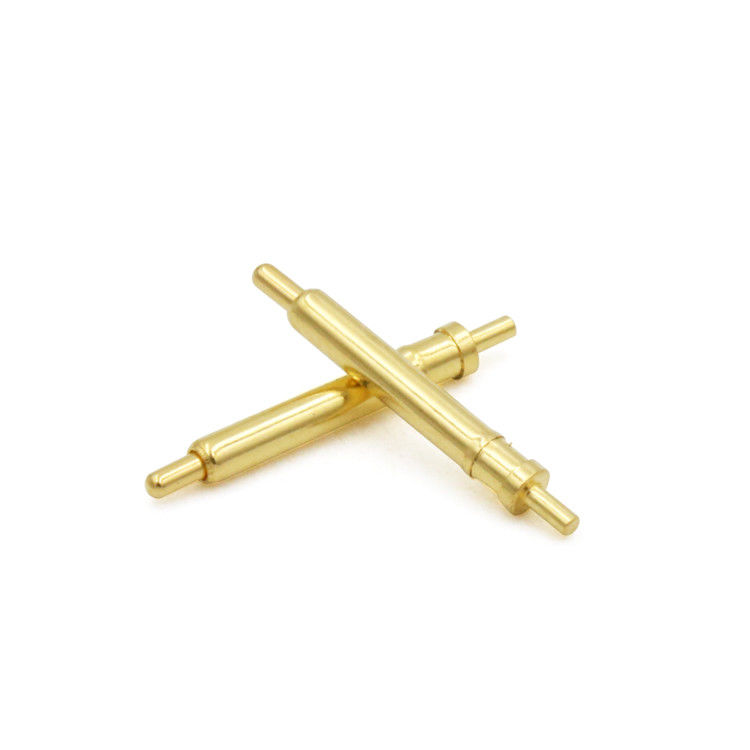

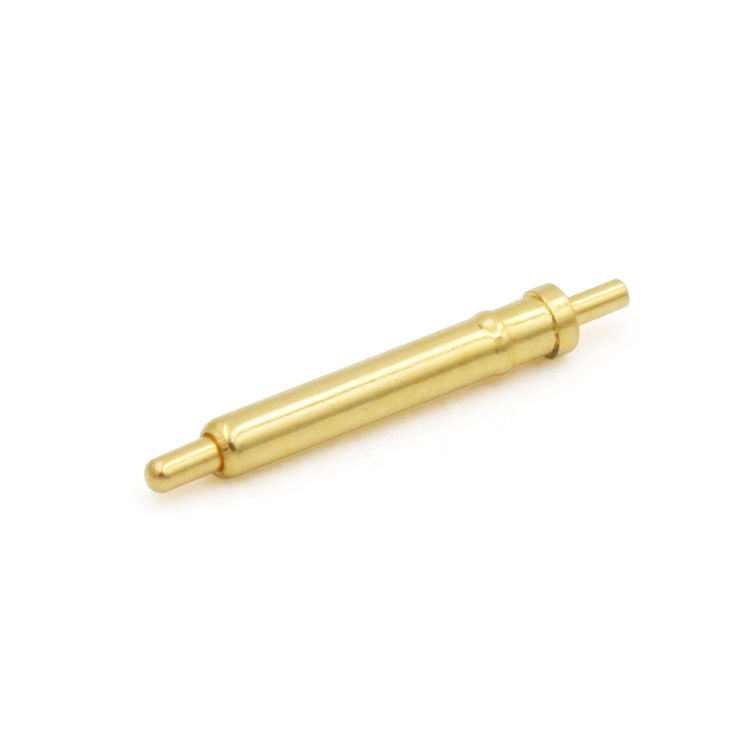

| ハイライト: | ステンレス・スティール・スプリング・ロード・ヘッダー・ピン,青銅のスプリング・ロードヘッダー・ピン,DIP スプリングロード PCB 試験ピン |
||
スクリップタイプ:特別な仕様を持つ製品は,顧客の異なるニーズを満たすことができます,およびニーズに応じてカスタマイズすることができます
顧客が
単品タイプe:大量の電流を通過し,顧客の要求に応じてカスタマイズされ,異なる顧客のニーズを満たすことができます.
球状のボール型:横向きの力は利用可能で,異なる顧客のニーズを満たすために顧客の要求に応じてカスタマイズすることができます.
UPE ポゴピン 内部構造 適したものに合うために顧客の要求に応じて
A.構造記述:斜斜面用プルーンジャー
B.構造の説明:掘削用プルーンジャー
C.構造記述:フラット用プルーンジャー
D.構造記述:樽の内側が加えられた隔熱珠
E.構造記述:ポンジの両側圧縮できる
F. 構造について記述:4本組
G構造記述:中間軸圧縮
H.構造の説明:ボール圧縮接触
ポゴピンの応用分野は:
なぜ顧客はUPEを選択するのか?
1ポゴ・ピン プロのカスタマイズサービス
異なる製品とソリューションは,異なる顧客のニーズに応じて設計することができます
2迅速なサンプル生産能力
標準製品 2-3 日サンプル,新しいカスタムサンプル 7 営業日,模具開封製品 12 日
3厳格な品質管理システム
品質のコンセプトは,まず,生産と検査のプロセス全体を通して行われ,顧客満足の質を確保するために,それぞれのプロセスを厳格に制御します.
4輸入部品で加工する
小数の針軸は輸入精密 lathesから加工され,ほとんどの針軸はより高い安定性のために輸入冷打印で作られています.
5高精度試験機器
製品品質を継続的に改善するために正確で正確なテストを提供
6合理的なコスト管理手順
費用を削減し,廃棄物を排除し,プロセスを最適化し,コスト競争力を強調する
7製品環境基準
製品がEU ROHS規格を満たし,ハロゲンに対応しています
スプリング・ロード・ポゴ・ピン・コネクタのパラメータ性能
|
部品の名称 |
パラメータ性能表 |
|||
|
バレルマテリア |
青銅 |
ベリリウム銅 |
リンゴ 銅 |
|
|
プルーンジャー材料 |
青銅 |
ベリリウム銅 |
リンゴ 銅 |
ステンレス鋼 |
|
春期オプション |
スタインレ |
音楽のワイヤー |
|
|
|
塗装要件 |
ゴールド・オー
|
シルバー・アグ
|
パラジウムニッケル (Pd-Ni) |
|
|
定位電流 |
1A,2A,3A,5A,15Aまたは30A (異なる構造物) |
|||
|
定位電圧 |
DC 12V 24V |
|||
|
接触抵抗 |
30mΩ 最大50mΩ (静止) |
|||
|
生命テスト |
501000 サイクル ミニ 1000 サイクル マックス |
|||
|
リフロー温度 |
265° 4~5秒 |
|||
|
POGO PIN の信頼性テスト |
||||
|
保持力 |
時速500±50のサイクリングで50サイクルの最小数 |
|||
|
湿度 |
EIA-364-31,試験方法II,条件A 試験者による相対湿度との結合接続90%から95%RH,温度40°C ± 2°C 相対湿度 96 hアール |
|||
|
溶接熱耐性
|
EIA-364-56,第5手順,レベル2 265°C+10/-0°C30~35秒間
|
|||
|
塩スプレー
|
EIA-364-26,試験条件 B 試験者 5±1%の塩溶液にマッチした接続器 濃度 35+1°C/-2°C 48時間 |
|||
|
スプリングフォース試験
|
正常力試験手順 作業高度100g±20g
|
|||
|
温度寿命
|
EIA-364-17,試験方法 A,条件 4,試験時間条件 A 試験対象は交尾 85 に接続する°C± 2°C 96時間 |
|||
|
溶接可能性
|
EIA-364-52 265±5 に浸透する°C, 60/40±5% Sn/pb 溶接 4,0~5,0秒間 |
|||
|
接触抵抗
|
EIA-364-23 最大100mAの試験電流で接触抵抗を測定する最大電圧 20 mV |
|||
について攻撃装置:
実験機器を備えています. 例えば,
挿入力試験装置2次元プロジェクター厚み計自動検査装置断熱抵抗試験器
メタログラフィーサンプルの磨き機塩噴霧テスト電流温度上昇計負荷ストローク曲線計自動検査装置ROHS テスト荒さテスト弾性インピーダンスのテスト生命テストなど
