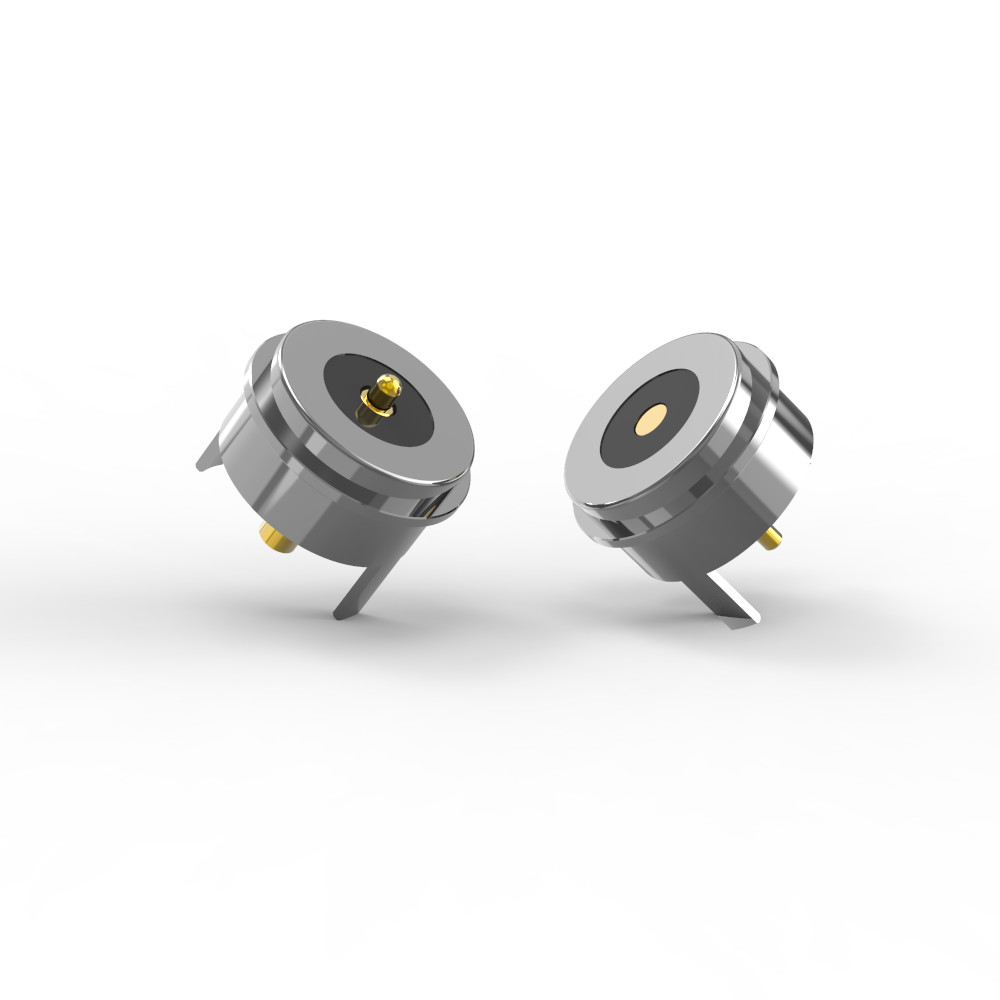

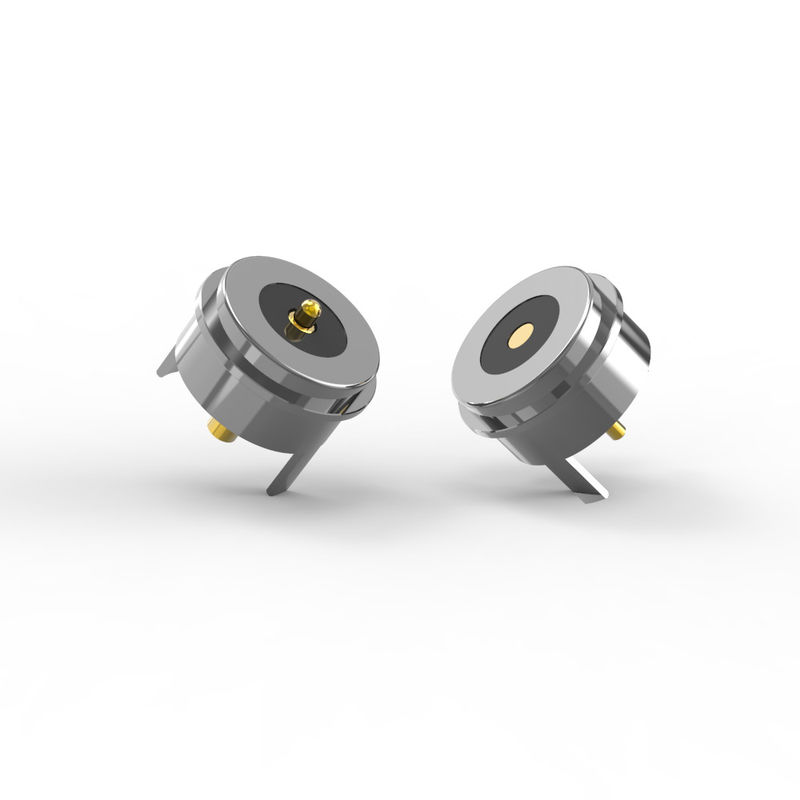

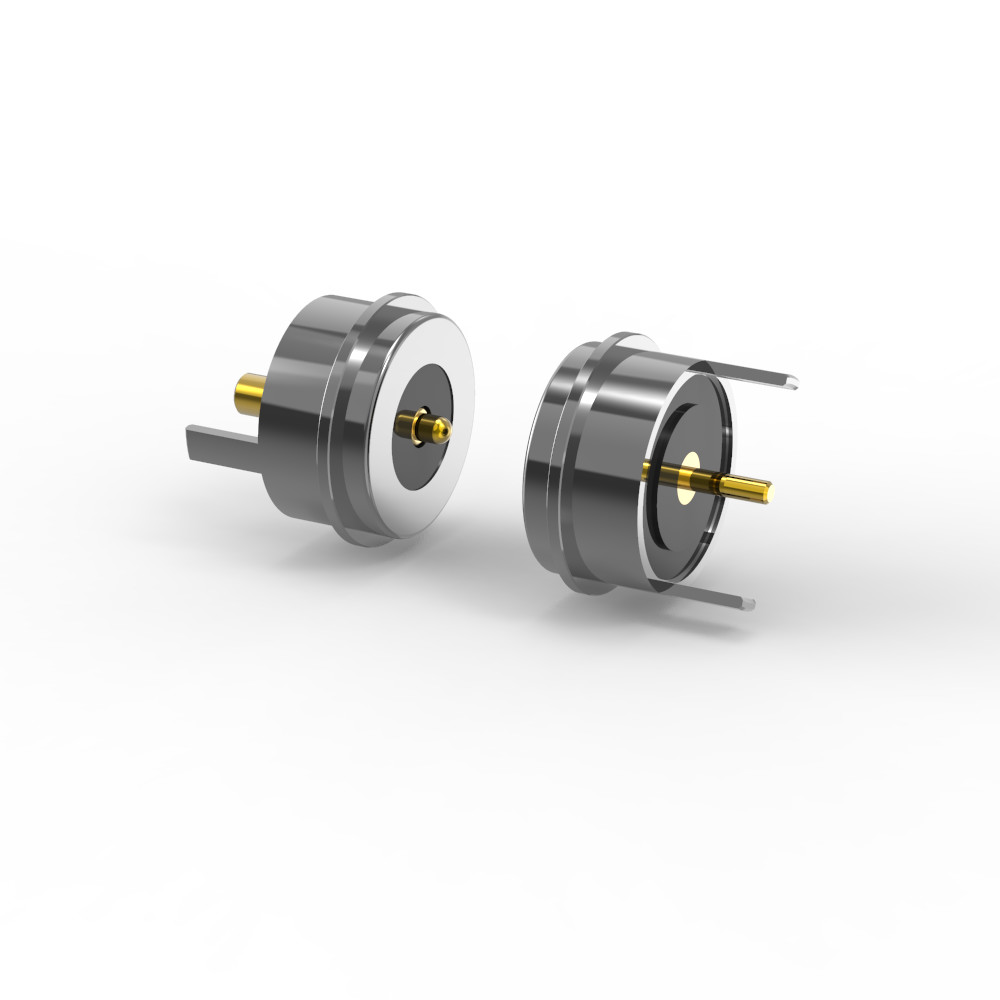

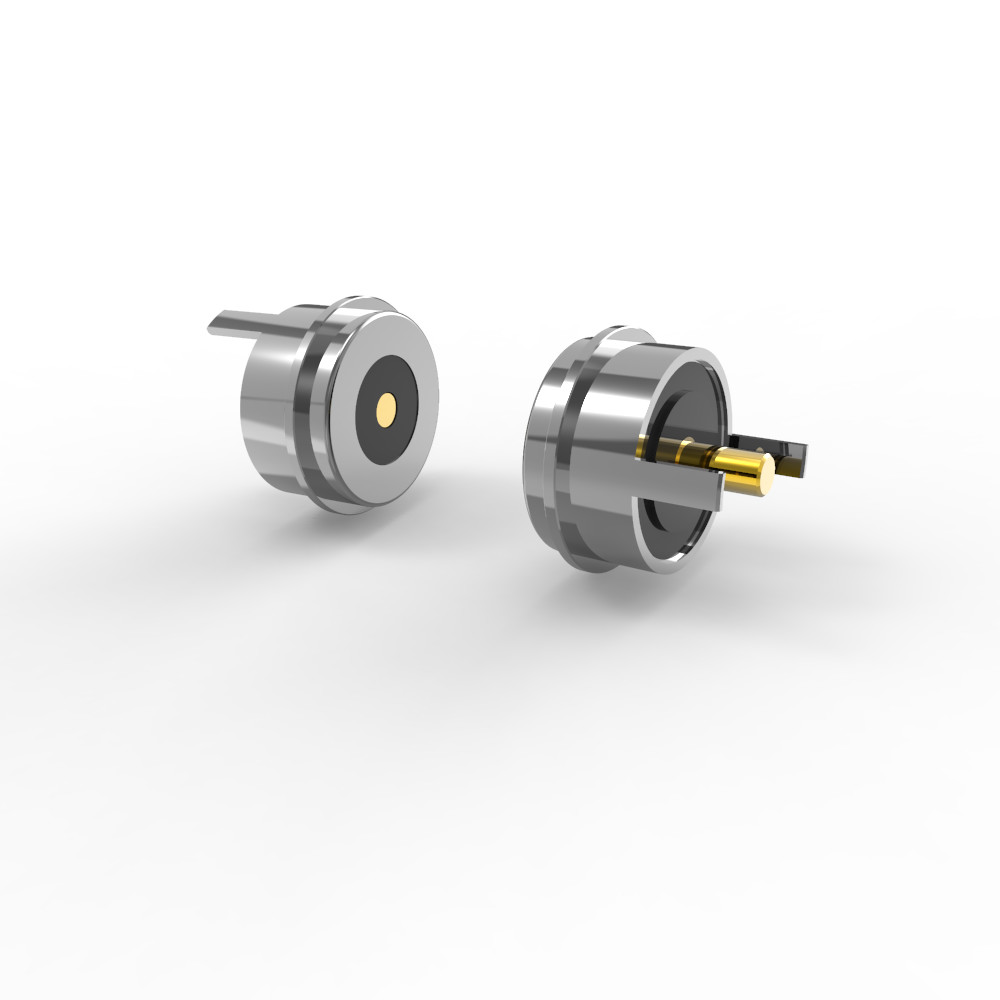

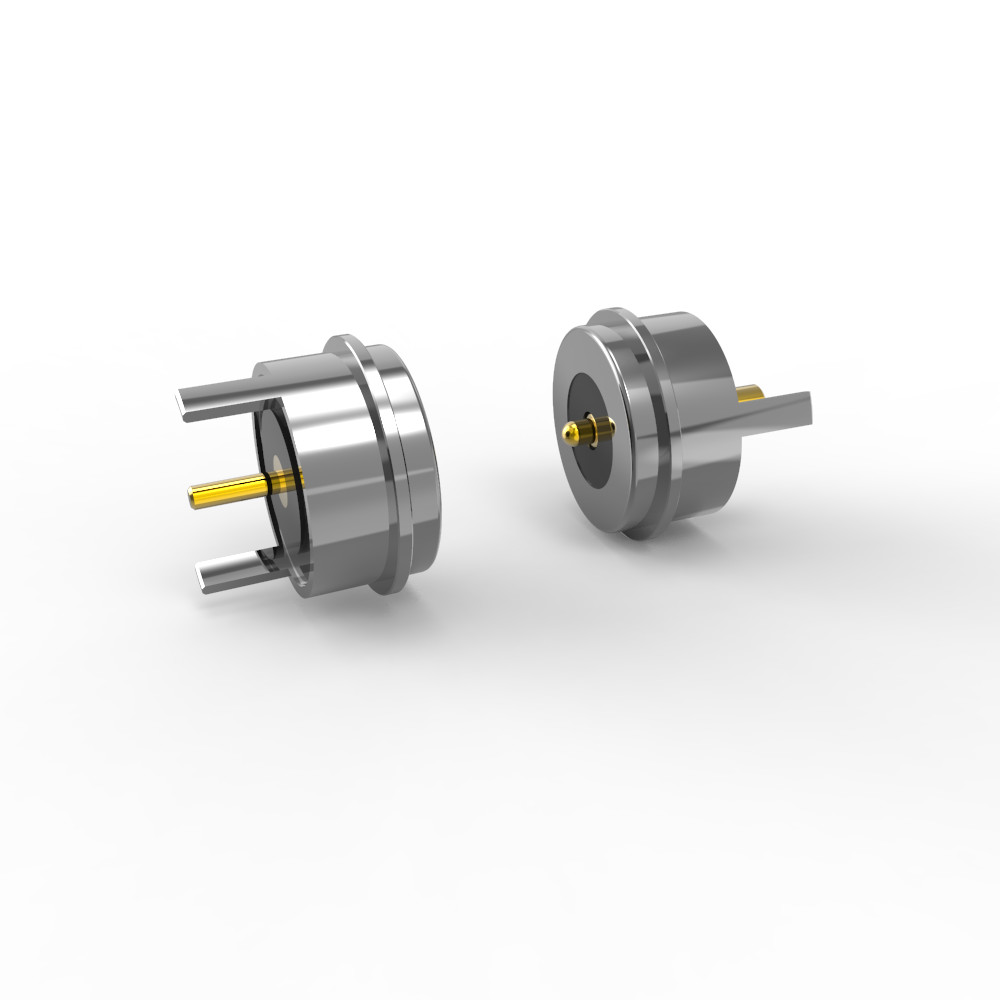

12V 丸磁コンネクタ 女性 男性 磁気 DC 電源コンネクタ

ポゴピン磁気丸型 女性 男性電源充電 DC磁気コネクタ

丸い磁気コネクタの直径は8.0mmで 箱は黒です

材料:

ポンプ:鉛のないC6801,60~100U"Ni以上で5U"Min Auを塗装する.

バレル:鉛のないC6801,60~100U" Ni 以上の5U" Min Auを塗装;

スプリング:SUS 304 塗装 1U" Au;

ブラック HTN+30%GFUL94 V-0

シェル:鉛のないC6801プラッティングニ

磁石: NdFeB N52 塗装 Ni

メカニカル:

スプリング・フォース: 80g ± 20g 1.0mm の動作動力で

動作中に一貫した接触圧力を確保します.

フルストローク: 1.2mm (プランジャーの全移動距離)

機械使用寿命: 最低5万サイクル (繰り返しの操作の耐久性要求)

電気仕様:
定位電圧: 12V DC

定数電流:5.0A

接触抵抗:ピンのあたり ≤50mΩ (ミリオム)

品質保証と適合試験:

1電気の信頼性
100% オープン/ショート・サーキットテスト: 完全な接続性と安全性を確保するために,各ユニットは厳格な電気認証を受けます.

2環境と安全の遵守
RoHS & REACH 認証:危険物質 (鉛,カドミウムなど) が含まれておらず,EUおよび世界環境基準を満たしています.

3耐腐食性
塩噴霧テスト (48時間): 厳しい,湿気のある,または塩分のある環境 (例えば,海洋,産業用) の性能を検証する.

品質保証とコンプライアンスが重要な理由
✅欠陥ゼロすべてのコネクタが一貫したパフォーマンスを 提供することを保証します
✅グローバル承認:厳格な国際法に準拠する
✅耐久性保証:耐腐食性があるため 長期的に信頼性がある

塗装 の 益:

塗装品質:薄いAuは,コストを最小限に抑えながら,信頼性の高い電気性能を保証する (厚いAuはコストを増加させるが,このアプリケーションには必要ないかもしれない).

環境耐性シェル/磁石とLCPハウジングのNiコーティングは,湿度,腐食,高温から保護します.

耐久性:寿命5万サイクルとスプリング力耐性 (±20g) は,長期的信頼性に重点を置いていることを示しています.

製品用途説明 (以下に限定しない):

1プラグイン溶接PCBボード

2溶接後に導線を形作り,封装する

3そのPCBボードの転送端末が付属できます.

4組み込める模具の注射鋳造

5ワイヤーは直接結合できます

丸い磁気コネクタのパラメータ:

丸い男性磁気コネクタの技術図

丸い女性磁気コネクタの技術図

推奨されたPCBレイアウト:

配置の許容:±0.05mm

丸い磁気コネクタ の 利点

1努力のないつながり

自動吸着により,道具なしで迅速に固定し,使いやすい操作が可能になります.

2簡単に削除

磁気インターフェイスは 物理的な負担なしで 絶縁を可能にします

3高耐久性

長期的信頼性のために5万~30万回の交配サイクルをサポートします.

4堅牢な保護

IP68級の防水・防塵設計をカスタマイズできる (女性端)

5高電流サポート

快速充電および電力を消費するアプリケーション用のハンドル3A20A.

6優れた耐腐食性

厳しい環境に耐える (48~120時間塩噴霧で試験)

7. 設定可能なフォームファクター

商品の美学に合わせて デザインされ 市場の魅力を高めます

8スマート オリエンテーション 検出

マグネット位置付け + 構造設計は 正確な極度と回路保護を保証します

9多機能インターフェース

電源,信号,ビデオ,オーディオ,データ (例えばUSB2.0) などをサポートします.

10費用対効果の高い開発

短期間で低コストで 迅速なカスタマイズが可能

11高品質の信号伝送

信頼性の高いRF信号性能 (例えば,USB 2.0規格に準拠する)

丸型磁気コネクタ製品の適用:

なぜUPEがあなたのパートナーになるのか?

1迅速なプロトタイプ (3-5日間サンプル)
●迅速な市場投入:迅速なサンプル回転により,製品開発サイクルが加速します.

●繰り返しのテスト:大量生産前に設計を迅速に改良することができます.

●利点は: タイムセンシティブなイノベーションが不可欠な自動車,医療,消費者電子機器などの産業に最適です.

2費用対効果 (競争力のあるMOQ価格)
●最低注文量 (MOQ) が低く スタートアップや小批量向けに初期コストを削減します

●スケーラビリティ:柔軟な価格設定により,プロトタイプ製造と大規模注文の両方において手頃な価格が確保されます.

●価値提案:高品質の出力を予算に適したソリューションとバランスできます

3品質保証 (100%自動テスト)
●無欠陥:自動検査 (光学,電気,機械など) は信頼性を保証します.

●一貫性: 重要なテスト (例えば,接触耐性,塩噴霧,サイクル寿命) での人間の誤りを排除します.

●コンプライアンス:厳格な業界基準 (ROHS,REACH,自動車級) を満たしています.

4高技術生産と精密エンジニアリング
●高度な製造:CNC加工,精密スタンプリング,マイクロプレート (例:コンネクタ用のAu/Ni).

●材料専門知識:特殊材料 (LCP,SUS304,NdFeB磁石,無鉛銅) を熟達する.

●アプリケーション特有のソリューション: 複雑なコンポーネントに合わせた

磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)

*価格と条件について交渉 (大量割引が適用される可能性があります)

* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)

*支払い (PayPal,銀行振込,その他の安全な方法)

*送料と品質チェック
荷物を追跡する

商品の品質を確認するために到着時に検査します.

支払期限:T/T,50%預金,50%残金

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

貨物:航空,海,急便

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
