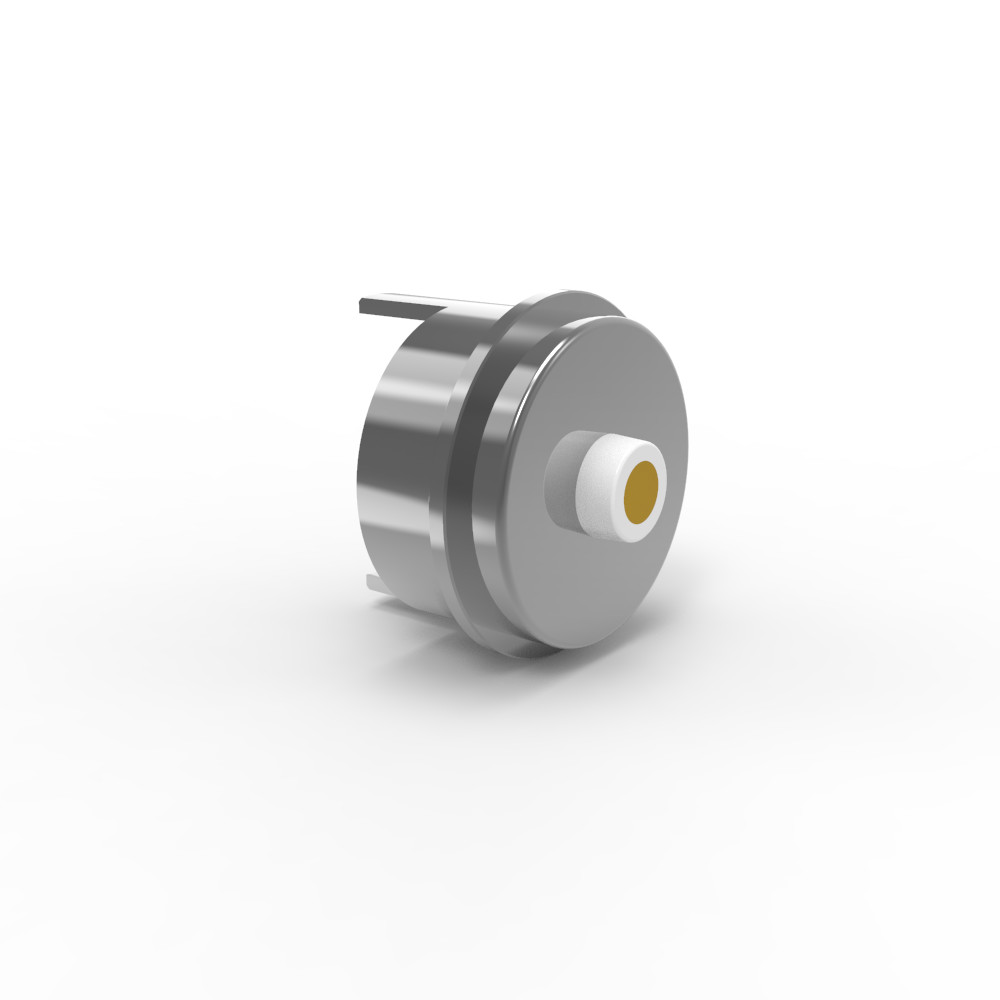

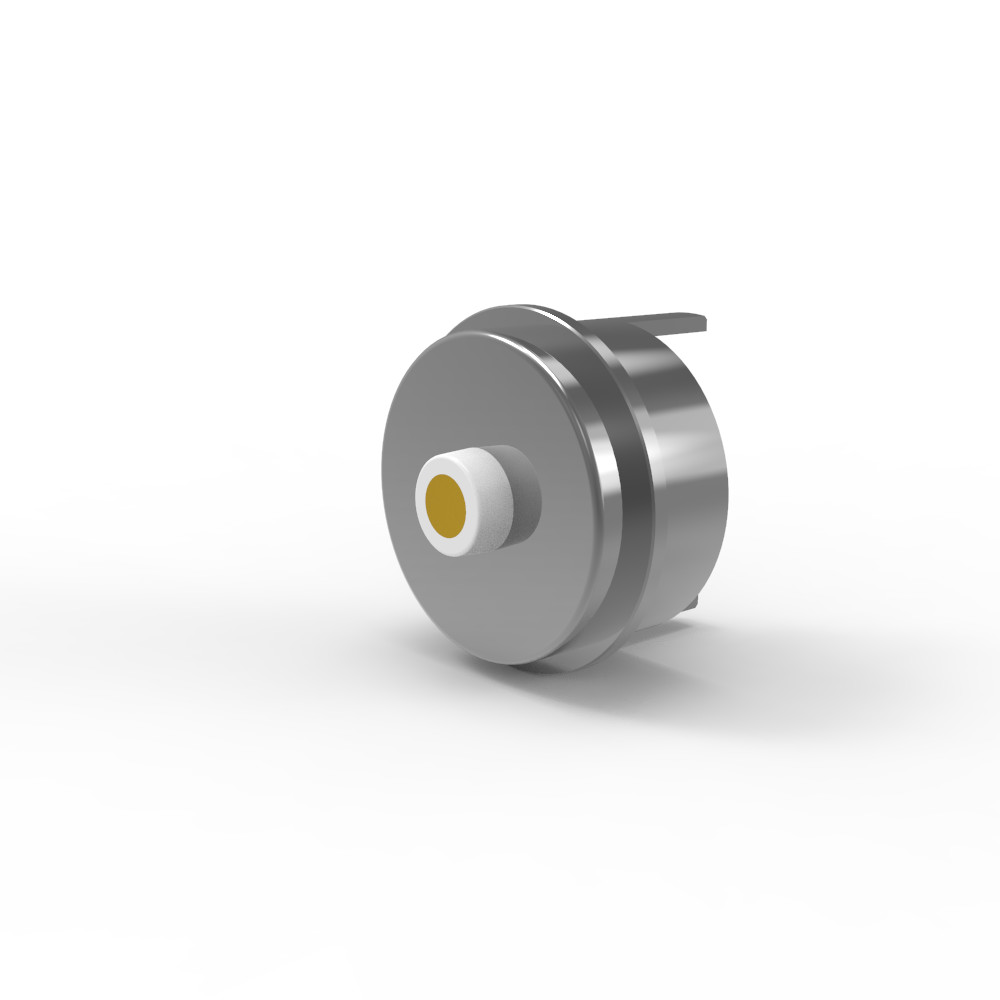

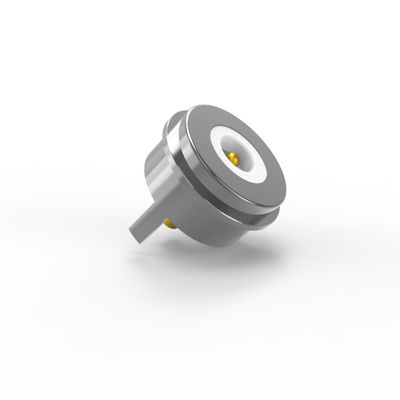

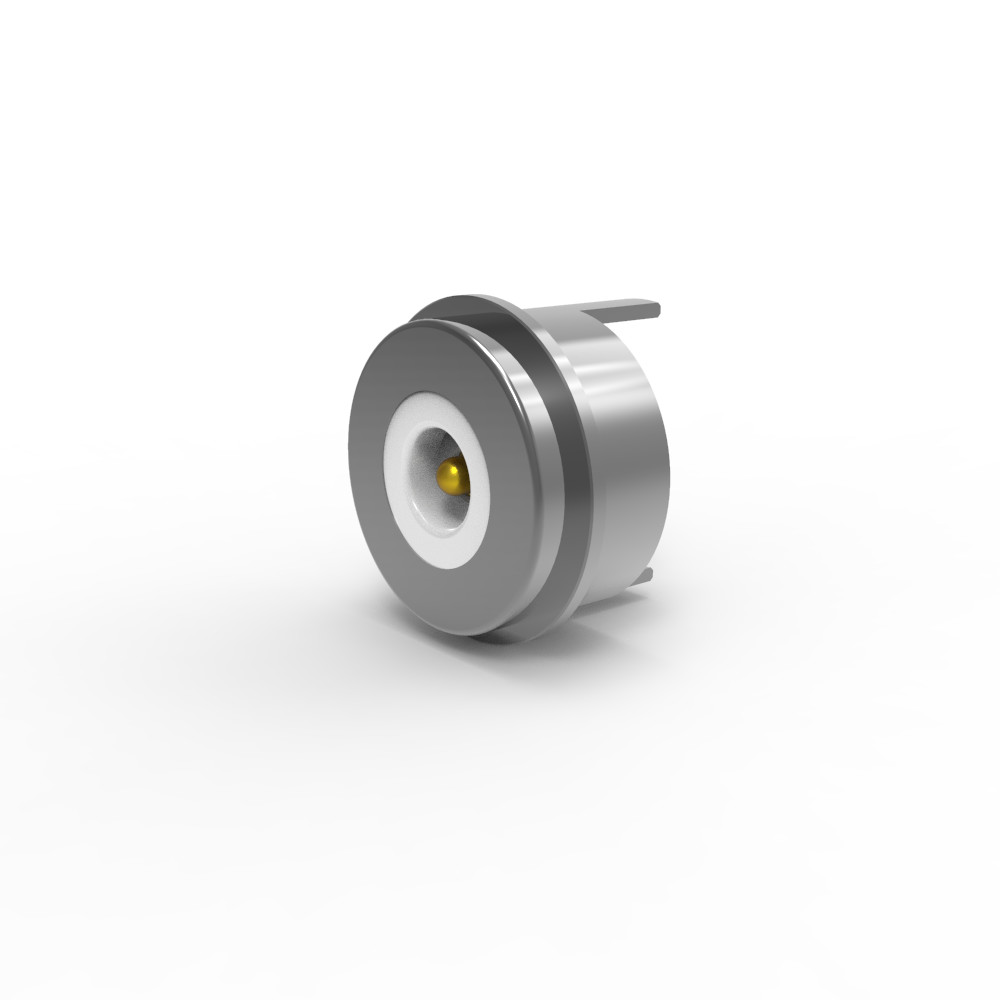

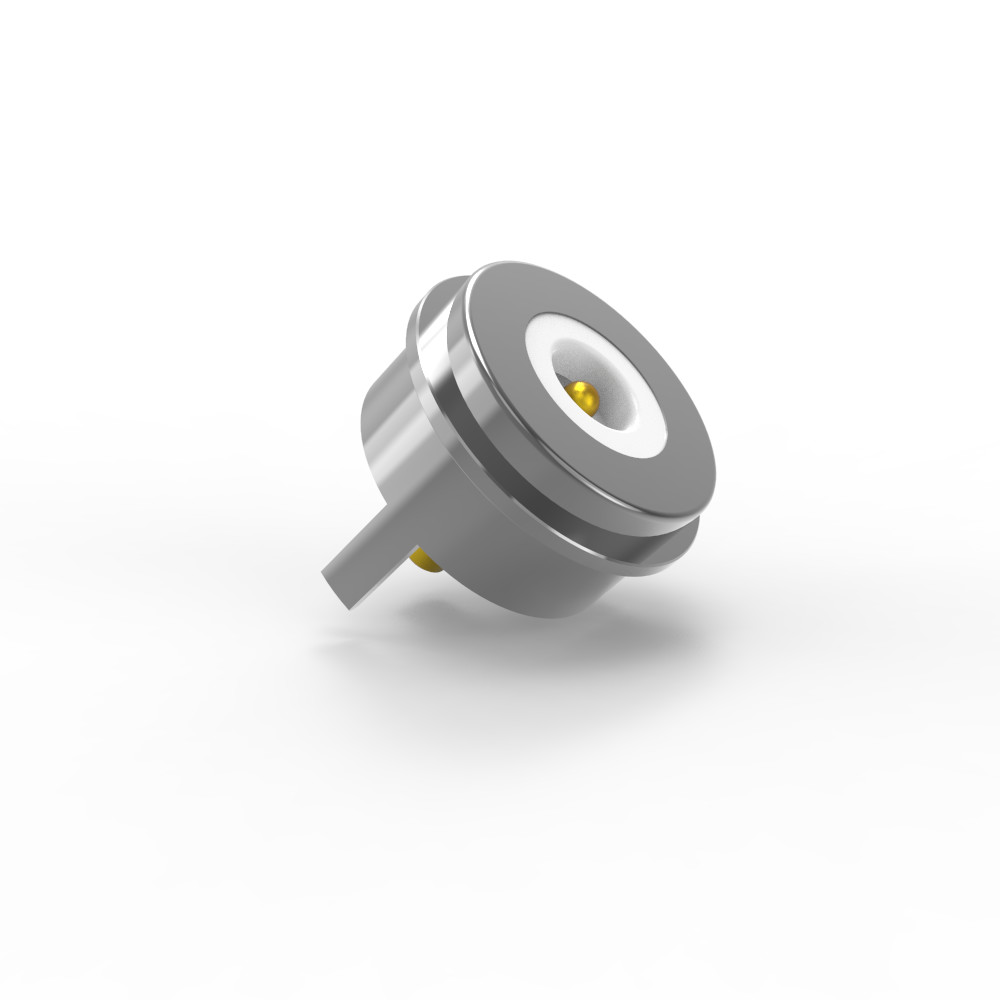

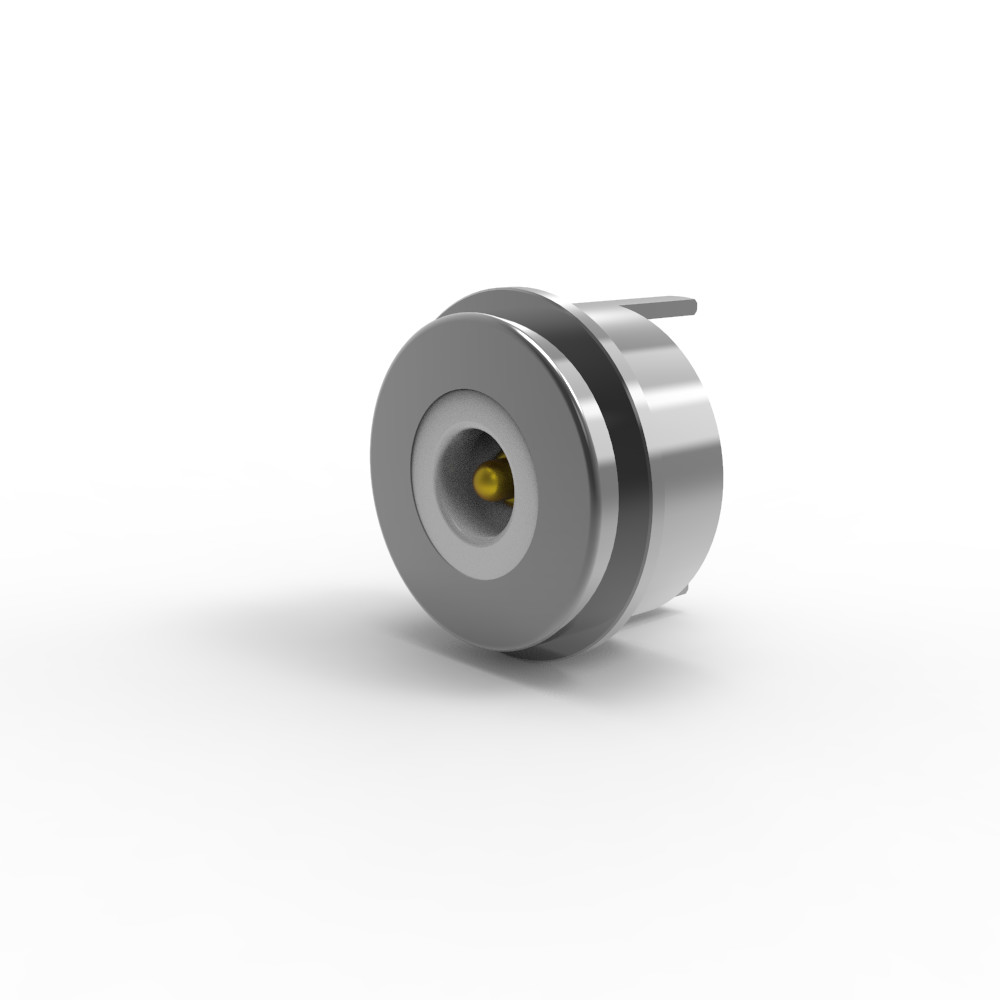

5A 磁気ポゴピンコネクタ 8.0mm スプリングコネクタ ラウンド

8.0mm スプリングコンタクト 丸型磁気ポゴピンコネクタ 5A電流

1材料の仕様

- ポンプとバレル:

基礎材料:鉛のない銅 (C6801).

塗装: 60~100μinニッケル (Ni) 以上の金 (Au) の最小5μin (マイクロインチ).

目的: Ni 底層は基礎金属の拡散を防止し,薄い Au 層は低接触抵抗と耐腐蝕性を保証します.

- 春:

材料:SUS 304ステンレス鋼 (耐腐蝕性および弾性)

塗装:接触点での導電性を高めるために1 μinの金 (Au)

- 住宅:

材料: 30%のガラス繊維 (GF) を含む白いLCP (液晶ポリマー)

燃焼性評価: UL94 V-0 (自滅可能,高温環境に適しています)

- シェル

材料:鉛のない銅 (C6801)

塗装:耐腐蝕性と溶接性のためにニッケル (Ni)

- マグネット:

材料: NdFeB (ネオジウム鉄ボロン) グレード N52 (高磁力強度)

塗装:酸化防止のためにニッケル (Ni)

2メカニカル仕様
スプリング・フォース: 80g ± 20g 1.0mm の動作動力で

動作中に一貫した接触圧力を確保します.

フルストローク: 1.2mm (プランジャーの全移動距離)

機械使用寿命: 最低5万サイクル (繰り返しの操作の耐久性要求)

3電気仕様
定位電圧: 12V DC (自動車用/低電圧用システムに典型的)

定数電流:ピンあたり5.0A (中程度の電流容量)

接触抵抗:ピンあたり ≤50mΩ (低電力のアプリケーションでは,電圧低下と熱発生を最小限に抑えるために重要です).

テスト:

100% オープン・ショート・サーキットテスト

ROHS/REACH準拠 (危険物質がない)

塩噴霧試験: 48時間 (耐腐蝕性検証)

製品用途説明 (以下に限定しない):

1プラグイン溶接PCBボード

2溶接後に導線を形作り,封装する

3そのPCBボードの転送端末が付属できます.

4組み込める模具の注射鋳造

5ワイヤーは直接結合できます

丸い磁気コネクタのパラメータ:

丸い男性磁気コネクタ 図面 サイズ

丸い女性磁気コネクタ 図面 サイズ

推奨されたPCBレイアウト:

配置の許容:±0.05mm

丸い磁気コネクタ の 利点

1努力のないつながり

自動吸着により,道具なしで迅速に固定し,使いやすい操作が可能になります.

2簡単に削除

磁気インターフェイスは 物理的な負担なしで 絶縁を可能にします

3高耐久性

長期的信頼性のために5万~30万回の交配サイクルをサポートします.

4堅牢な保護

IP68級の防水・防塵設計をカスタマイズできる (女性端)

5高電流サポート

快速充電および電力を消費するアプリケーション用のハンドル3A20A.

6優れた耐腐食性

厳しい環境に耐える (48~120時間塩噴霧で試験)

7. 設定可能なフォームファクター

商品の美学に合わせて デザインされ 市場の魅力を高めます

8スマート オリエンテーション 検出

マグネット位置付け + 構造設計は 正確な極度と回路保護を保証します

9多機能インターフェース

電源,信号,ビデオ,オーディオ,データ (例えばUSB2.0) などをサポートします.

10費用対効果の高い開発

短期間で低コストで 迅速なカスタマイズが可能

11高品質の信号伝送

信頼性の高いRF信号性能 (例えば,USB 2.0規格に準拠する)

マグネティックコネクタ製品の適用:

なぜUPEがあなたのパートナーになるのか?

1迅速なプロトタイプ (3-5日間サンプル)
●迅速な市場投入:迅速なサンプル回転により,製品開発サイクルが加速します.

●繰り返しのテスト:大量生産前に設計を迅速に改良することができます.

●利点は: タイムセンシティブなイノベーションが不可欠な自動車,医療,消費者電子機器などの産業に最適です.

2費用対効果 (競争力のあるMOQ価格)
●最低注文量 (MOQ) が低く スタートアップや小批量向けに初期コストを削減します

●スケーラビリティ:柔軟な価格設定により,プロトタイプ製造と大規模注文の両方において手頃な価格が確保されます.

●価値提案:高品質の出力を予算に適したソリューションとバランスできます

3品質保証 (100%自動テスト)
●無欠陥:自動検査 (光学,電気,機械など) は信頼性を保証します.

●一貫性: 重要なテスト (例えば,接触耐性,塩噴霧,サイクル寿命) での人間の誤りを排除します.

●コンプライアンス:厳格な業界基準 (ROHS,REACH,自動車級) を満たしています.

4高技術生産と精密エンジニアリング
●高度な製造:CNC加工,精密スタンプリング,マイクロプレート (例:コンネクタ用のAu/Ni).

●材料専門知識:特殊材料 (LCP,SUS304,NdFeB磁石,無鉛銅) を熟達する.

●アプリケーション特有のソリューション: 複雑なコンポーネントに合わせた

デザインサービスを提供できます

支払期限:T/T,50%預金,50%残金

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

貨物:航空,海,急便

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
