| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VIC3200A / VIC3200B |
| ドキュメント: | VIC3200A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 丸い磁気接続器 | マグネット: | NdFeB N52 |
|---|---|---|---|
| ポゴピン: | 鉛のないC6801 | シェル: | 鉛のないC6801 |
| 春: | SUS 304 塗装 1U" Au | 住宅: | ブラック HTN |
| 色: | ブラック | 流動: | 5A |
| 電圧: | 12V | スプリングフォース: | 80g±20 |
| 作業ストローク: | 1.0mm | フルストーク: | 1.2MM |
| 接触抵抗: | 50mΩ 最大 (PIN) | ||
| ハイライト: | ブラック・ラウンド・磁気コネクタ,丸い磁気コネクタ 12V,5A 高電流磁気コネクター |
||

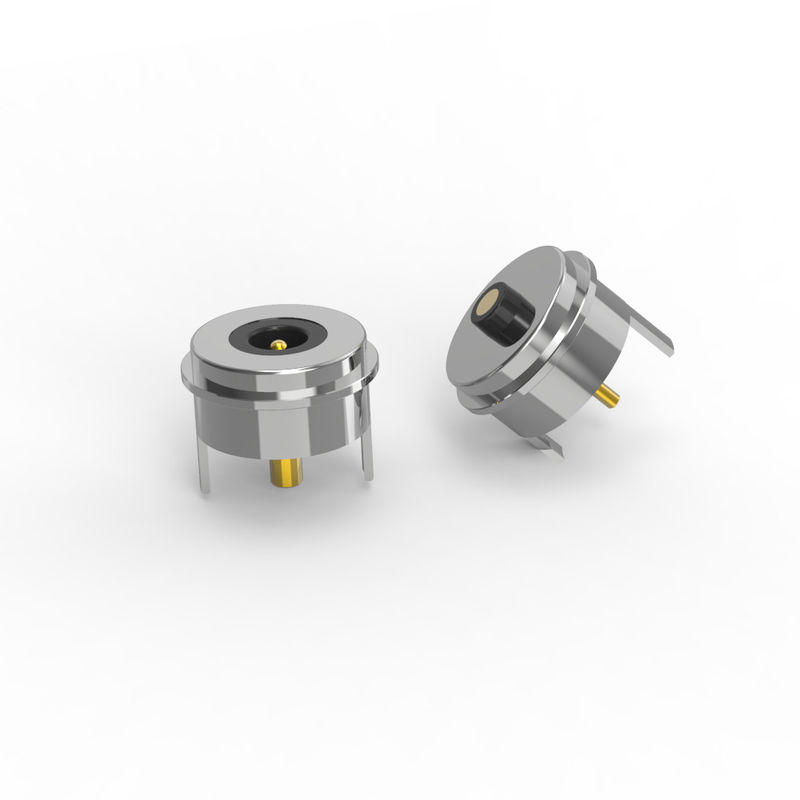

ハイ電流5A丸型マグネット充電コネクタ
材料:
ポンプ:鉛のないC6801,60~100U"Ni以上で5U"Min Auを塗装する.
バレル:鉛のないC6801,60~100U" Ni 以上の5U" Min Auを塗装;
スプリング:SUS 304 塗装 1U" Au;
ブラック HTN+30%GFUL94 V-0
シェル:鉛のないC6801プラッティングニ
磁石: NdFeB N52 塗装 Ni
メカニカル:
スプリングフォース:80g±20g 1.0mm 作業ストロークで
フルストーク1.2ミリ
機械寿命:50000サイクル分
電気仕様:
定位電圧: 12V DC
定数電流:5.0A
接触抵抗:ピンのあたり ≤50mΩ (ミリオム)
テスト:
100% オープン・ショート・サーキットテスト
ROHS/REACH準拠 (危険物質がない)
塩噴霧試験: 48時間 (耐腐蝕性検証)
製品用途説明 (以下に限定しない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます
丸い磁気コネクタのパラメータ:
|
名前 |
丸い磁気接続器 |
|
直径 |
8.0mm |
|
タイプ |
男性/女性 |
|
ピン |
2ピンまたはカスタマイズ |
|
色 |
シルバー |
|
ポゴ・ピン |
鉛のないC6801 |
|
春 |
SUS304 |
|
シェル |
鉛のないC6801 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
住宅 |
ブラック HTN |
|
スプリングフォース |
80g±20g |
|
作業ストローク |
1.0mm |
|
フルストーク |
1.2mm |
|
電圧 |
12V |
|
流動 |
5.0A |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
丸い男性磁気コネクタの技術図
丸い女性磁気コネクタの技術図
推奨されたPCBレイアウト:
配置の許容:±0.05mm
丸い磁気コネクタ の 利点
1努力のないつながり
自動吸着により,道具なしで迅速に固定し,使いやすい操作が可能になります.
2簡単に削除
磁気インターフェイスは 物理的な負担なしで 絶縁を可能にします
3高耐久性
長期的信頼性のために5万~30万回の交配サイクルをサポートします.
4堅牢な保護
IP68級の防水・防塵設計をカスタマイズできる (女性端)
5高電流サポート
快速充電および電力を消費するアプリケーション用のハンドル3A20A.
6優れた耐腐食性
厳しい環境に耐える (48~120時間塩噴霧で試験)
7. 設定可能なフォームファクター
商品の美学に合わせて デザインされ 市場への魅力を高めます
8スマート オリエンテーション 検出
磁石の位置付け + 構造設計は 正確な極度と回路保護を保証します
9多機能インターフェース
電源,信号,ビデオ,オーディオ,データ (例えばUSB2.0) などをサポートします.
10費用対効果の高い開発
短期間で低コストで 迅速なカスタマイズが可能
11高品質の信号伝送
信頼性の高いRF信号性能 (例えば,USB 2.0規格に準拠する)
丸型磁気コネクタ製品の適用:
なぜUPEがあなたのパートナーになるのか?
1迅速なプロトタイプ (3-5日間サンプル)
●迅速な市場投入:迅速なサンプル回転により,製品開発サイクルが加速します.
●繰り返しのテスト:大量生産前に設計を迅速に改良することができます.
●利点は: タイムセンシティブなイノベーションが不可欠な自動車,医療,消費者電子機器などの産業に最適です.
2費用対効果 (競争力のあるMOQ価格)
●最低注文量 (MOQ) が低く スタートアップや小批量向けに初期コストを削減します
●スケーラビリティ:柔軟な価格設定により,プロトタイプ製造と大規模注文の両方において手頃な価格が確保されます.
●価値提案:高品質の出力を予算に適したソリューションとバランスできます
3品質保証 (100%自動テスト)
●無欠陥:自動検査 (光学,電気,機械など) は信頼性を保証します.
●一貫性: 重要なテスト (例えば,接触耐性,塩噴霧,サイクル寿命) での人間の誤りを排除します.
●コンプライアンス:厳格な業界基準 (ROHS,REACH,自動車級) を満たしています.
4高技術生産と精密エンジニアリング
●高度な製造:CNC加工,精密スタンプリング,マイクロプレート (例:コンネクタ用のAu/Ni).
●材料専門知識:特殊材料 (LCP,SUS304,NdFeB磁石,無鉛銅) を熟達する.
●アプリケーション特有のソリューション: 複雑なコンポーネントに合わせた
デザインサービスを提供できます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
