| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VIC2750A / VIC2750B |
| ドキュメント: | VIC2750A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | DCピンコネクタ | マグネット: | NdFeB N52 |
|---|---|---|---|
| ポゴ・ピン/シェル: | 鉛のないC6801 | 春: | SUS 304 |
| 色: | ブラック | 流動: | 3A |
| 電圧: | 12V | スプリングフォース: | 60g±10 |
| 作業ストローク: | 0.4mm | フルストーク: | 0.6mm |
| 接触抵抗: | 50mΩ 最大 (PIN) | ||
| ハイライト: | 高コンタクトDCピンコネクタ,3A 女性の男性接続器,女性 男性接続器 黒 |
||

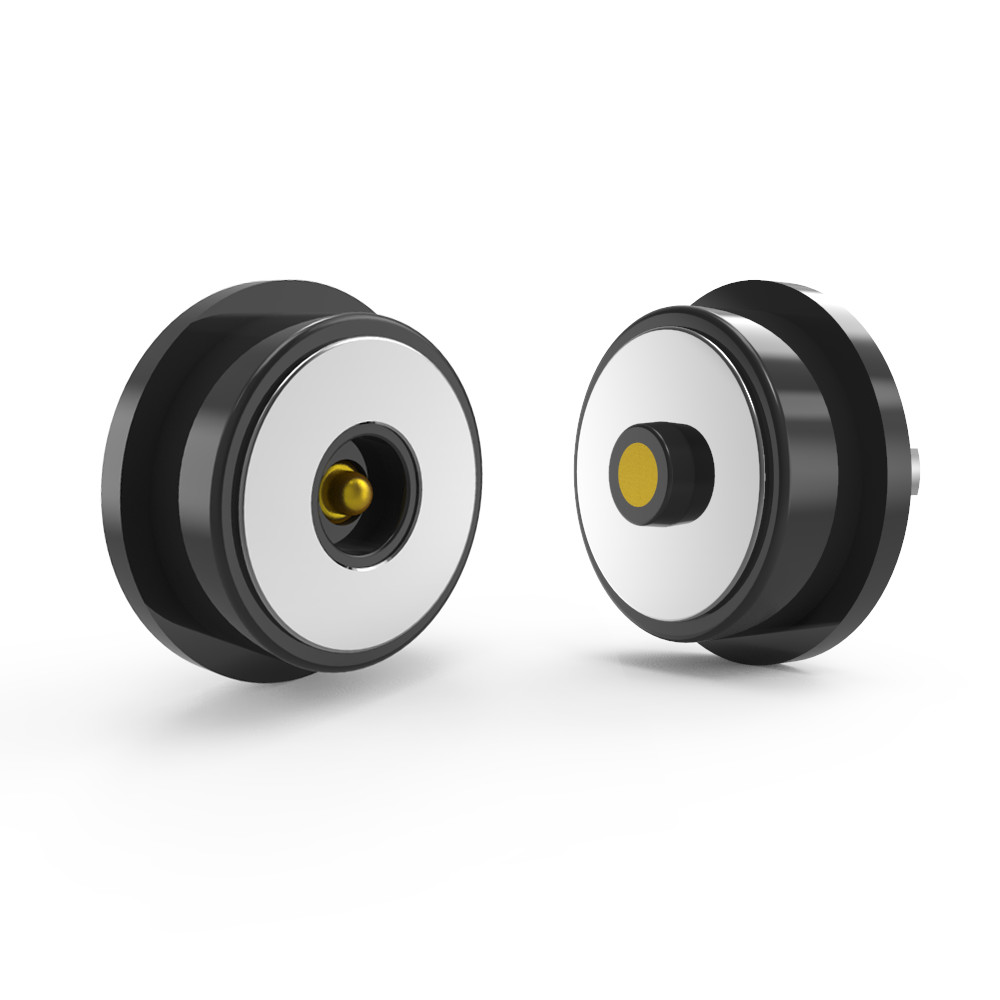

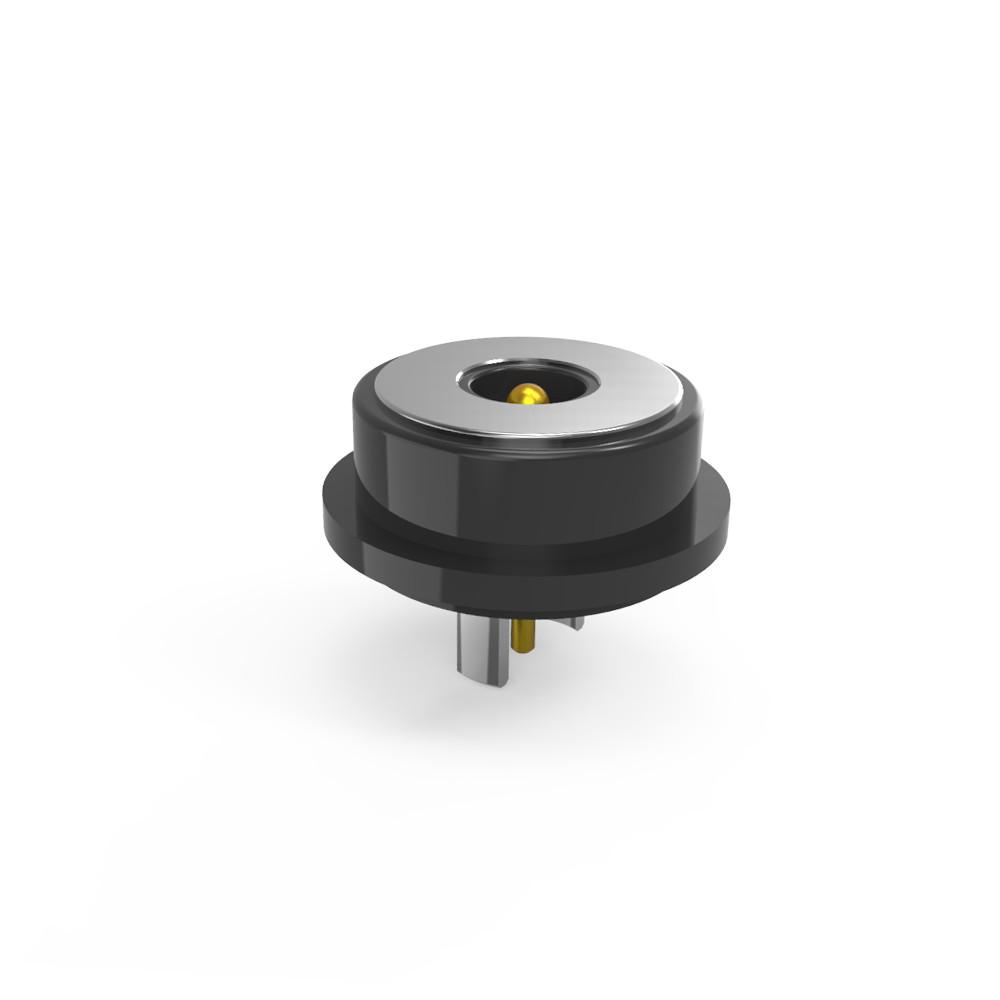

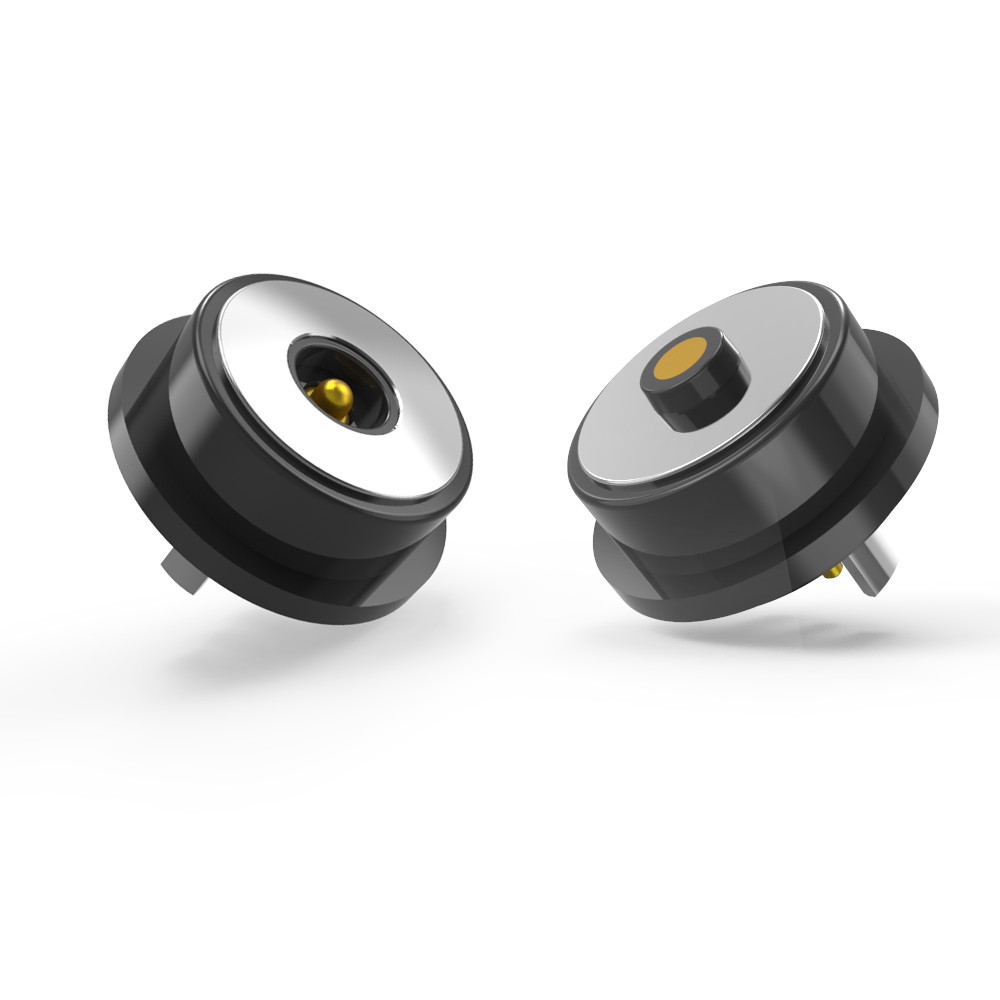

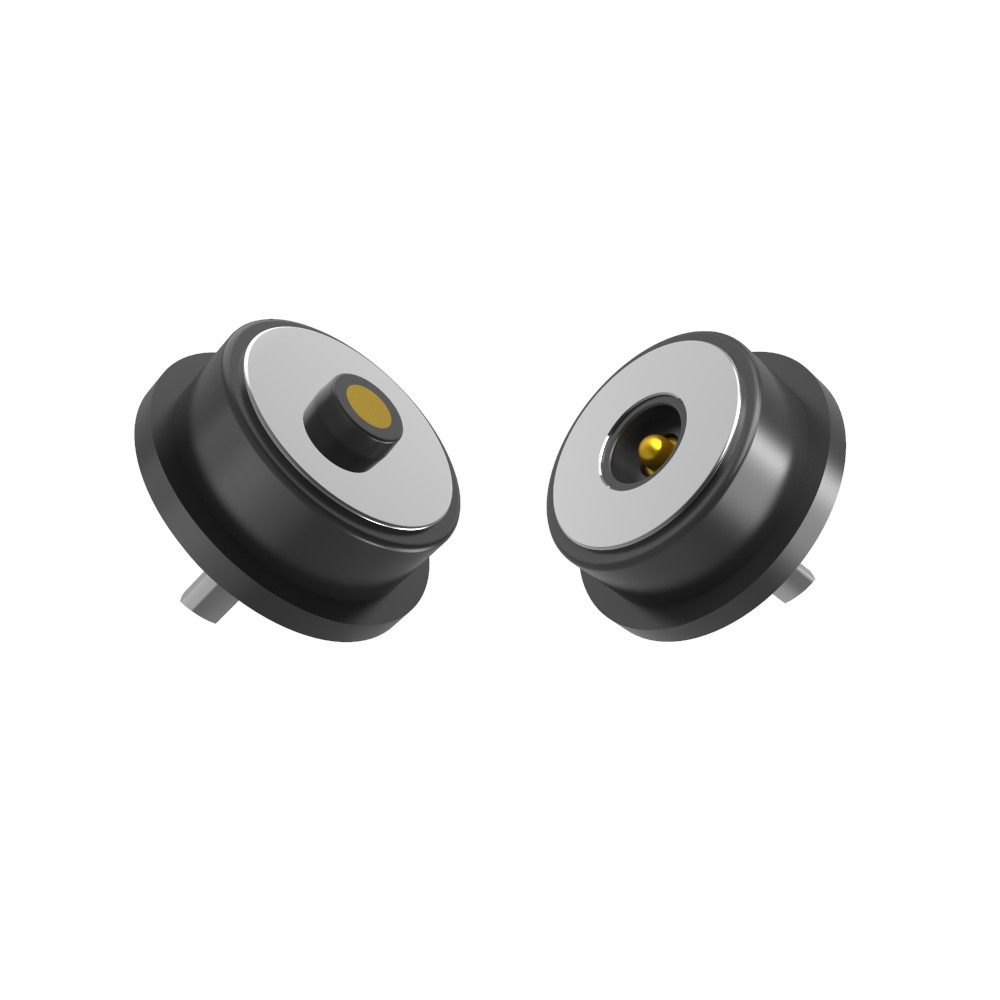

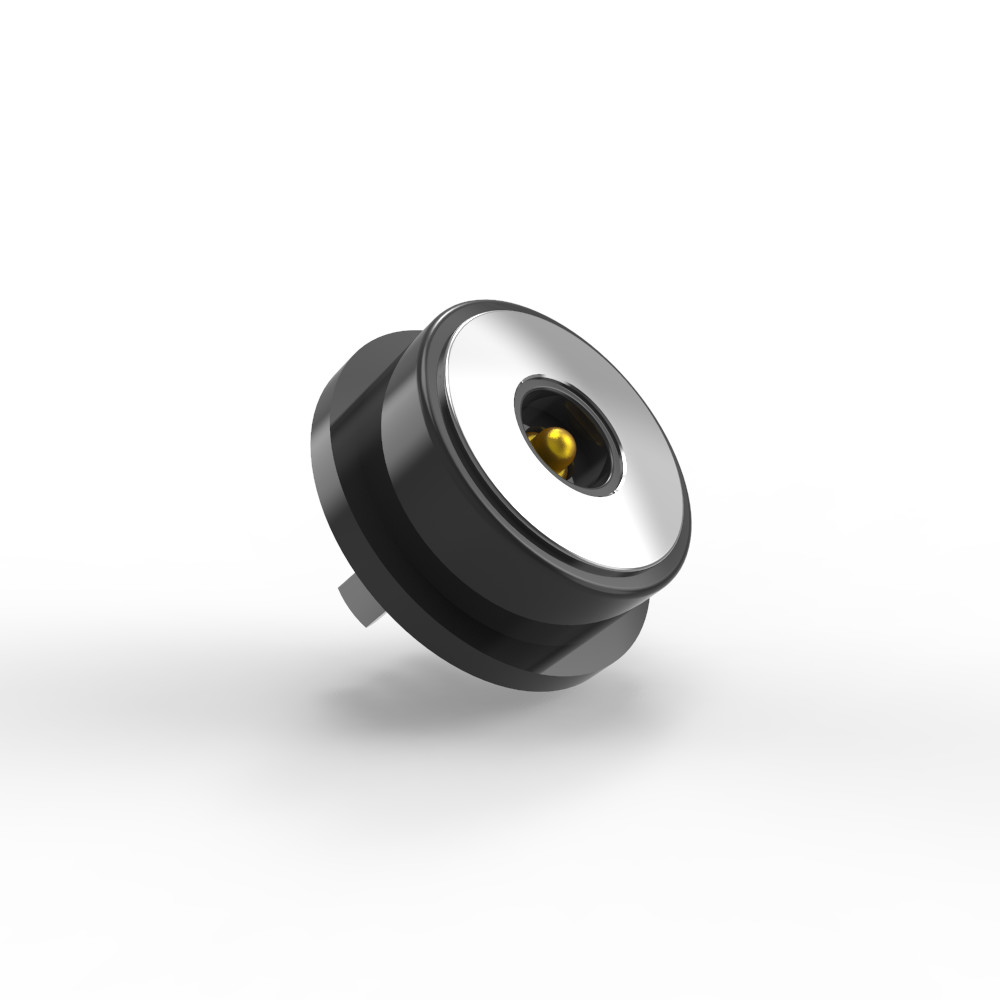

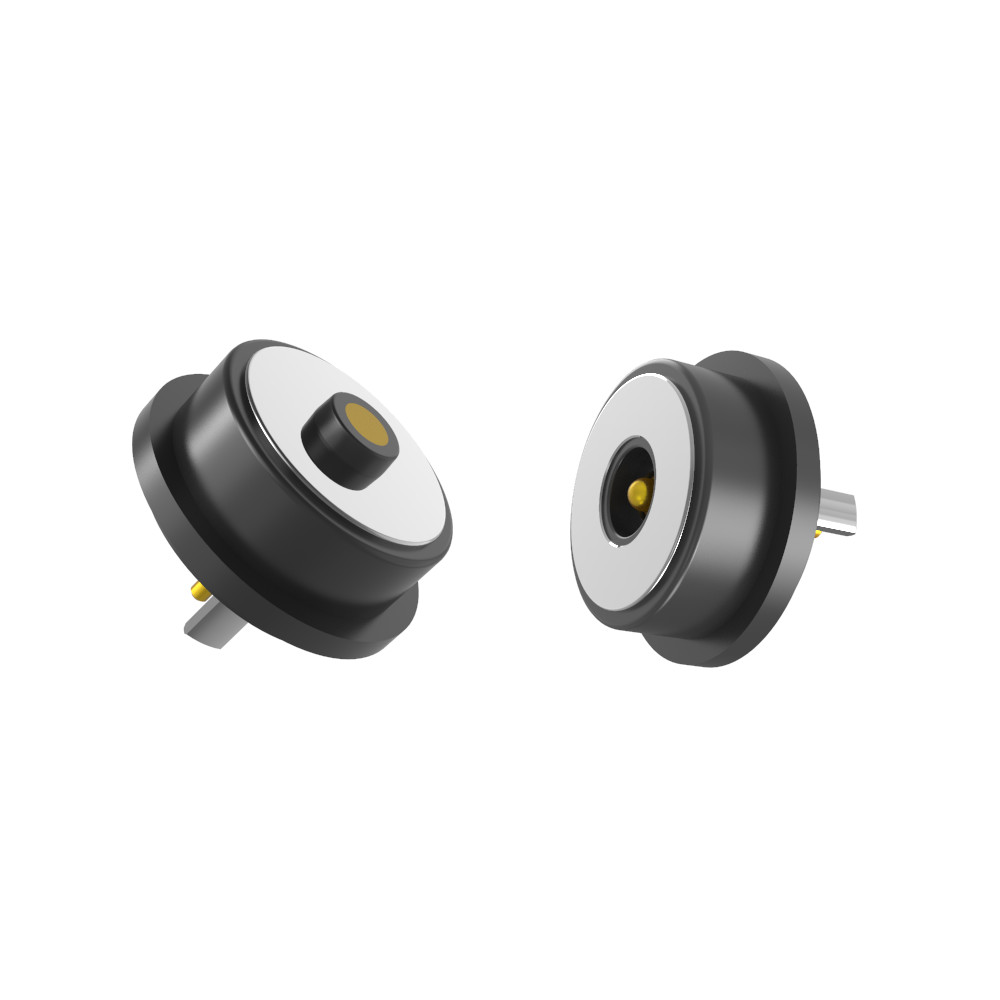

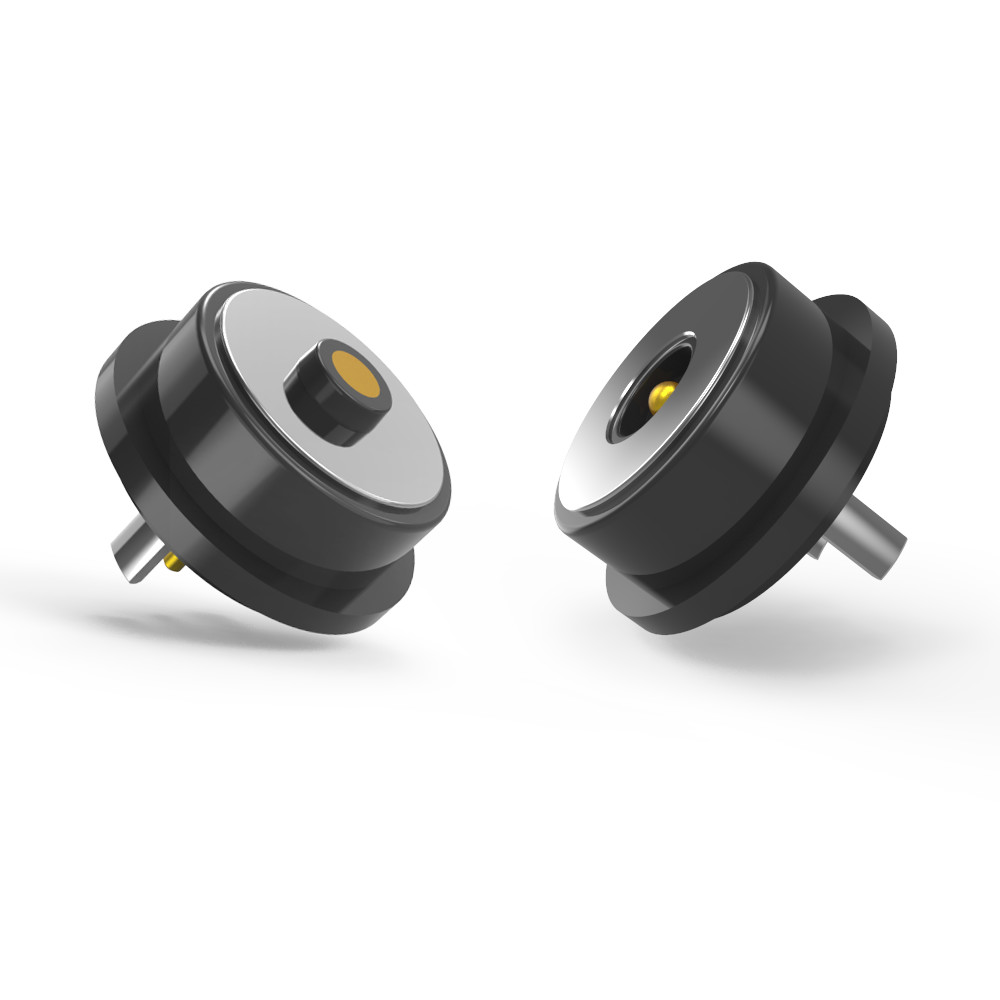

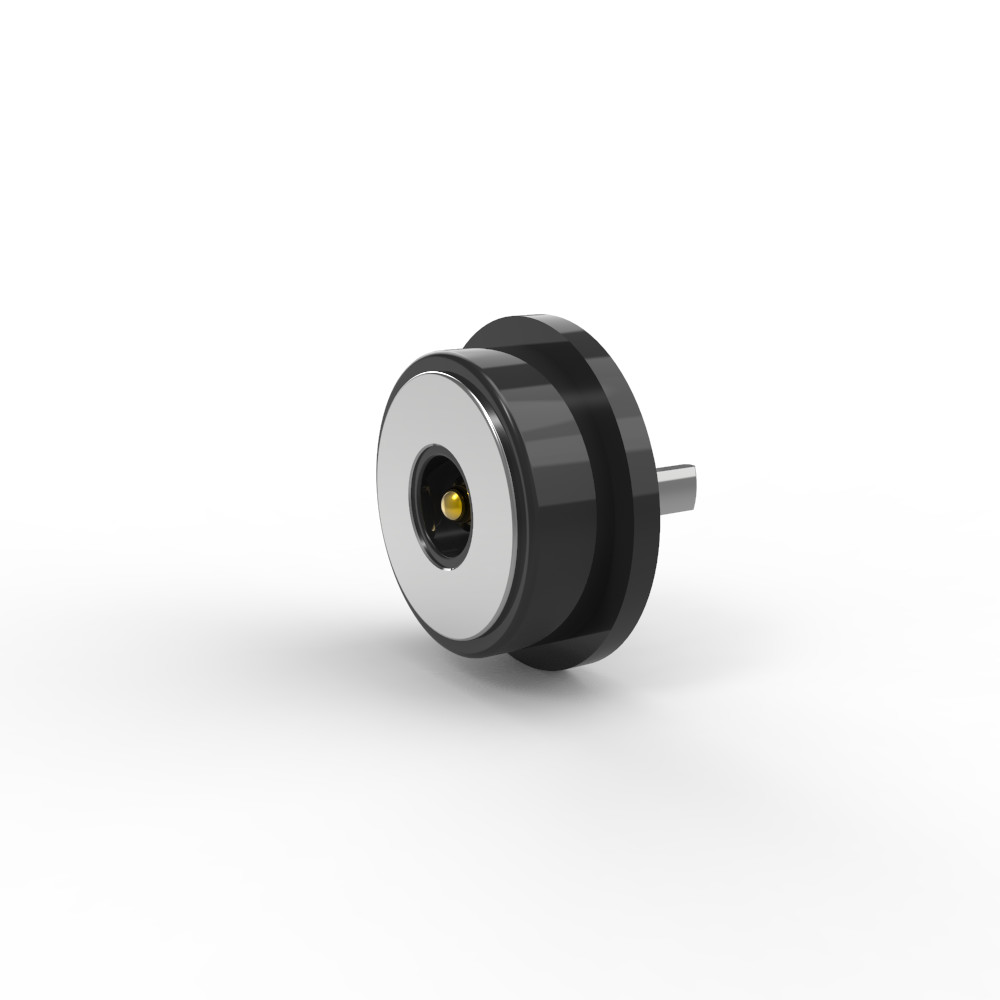

8.0mm 高接触力DC 男性女性電子機器用の磁気コネクタ
材料:
ポンプ:鉛のないC6801,60~100U"Ni以上で5U"Min Auを塗装する.
バレル:鉛のないC6801,60~100U" Ni 以上の5U" Min Auを塗装;
スプリング:SUS 304 塗装 1U" Au;
ブラック HTN+30%GFUL94 V-0
シェル:鉛のないC6801プラッティングニ
磁石: NdFeB N52 塗装 Ni
メカニカル:
スプリングフォース:60g±10g,0.4mmの動作ストロークで
フルストーク0.6ミリ
機械寿命:50000サイクル分
電気仕様:
定位電圧: 12V DC
定数電流 3.0A
接触抵抗:ピンのあたり ≤50mΩ (ミリオム)
テスト:
100% オープン・ショート・サーキットテスト
ROHS/REACH準拠 (危険物質がない)
塩噴霧試験: 48時間 (耐腐蝕性検証)
製品用途説明 (以下に限定しない):
1プラグイン溶接PCBボード
2溶接後に導線を形作り,封装する
3そのPCBボードの転送端末が付属できます.
4組み込める模具の注射鋳造
5ワイヤーは直接結合できます
丸い磁気コネクタのパラメータ:
|
名前 |
丸い磁気接続器 |
|
直径 |
8.0mm |
|
タイプ |
男性/女性 |
|
ピン |
2ピンまたはカスタマイズ |
|
色 |
ブラック |
|
ポゴ・ピン |
鉛のないC6801 |
|
春 |
SUS304 |
|
シェル |
鉛のないC6801 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
住宅 |
ブラック HTN |
|
スプリングフォース |
60g±10g |
|
作業ストローク |
0.4mm |
|
フルストーク |
0.6mm |
|
電圧 |
12V |
|
流動 |
3.0A |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
丸い男性磁気コネクタの技術図
丸い女性磁気コネクタの技術図
推奨されたPCBレイアウト:
配置の許容:±0.05mm
丸い磁気コネクタ の 利点
耐久性: ポートの着用が少なく (物理的な挿入がない).
安全性: ストレスの下では切断され,損傷を防ぐ.
便利: 簡単に盲目交尾 (自己調整)
水/塵耐性: 密封された設計でよく使用されます.
マグネティックコネクタ製品の適用:
1消費者電子機器
スマートフォン&タブレット:一部のデバイスは,充電/データ転送のために磁気コネクタを使用します.
ラップトップ:磁気電源コネクタ
ウェアラブル: スマートウォッチやフィットネスバンドは充電のために使います
2オーディオデバイス
ワイヤレスイヤホン: 充電ケースには,アライナメントのための磁気コネクタがあります.
ヘッドセット: 高級なヘッドフォンの中には,磁気充電ポートがあります.
3医療機器
補聴器: 小さな防水設計用の磁気充電器.
医療センサーの安全な接続
4産業・自動車
ロボティクス:モジュールシステムのための高速電源/データ接続.
電気自動車の充電: 試作機の中には 磁気コネクタを使用して 簡単にドッキングできます
5スマートホームとIoT
モジュール式ライト/ファン: 磁気電源接続を簡単に接続できます.
セキュリティカメラ: バッテリー駆動型車の充電を簡素化
6軍事・航空宇宙
頑丈な磁気コネクタで 厳しい環境で 簡単に切れる
なぜUPEがあなたのパートナーになるのか?
1迅速なプロトタイプ (3-5日間サンプル)
●迅速な市場投入:迅速なサンプル回転により,製品開発サイクルが加速します.
●繰り返しのテスト:大量生産前に設計を迅速に改良することができます.
●利点は: タイムセンシティブなイノベーションが不可欠な自動車,医療,消費者電子機器などの産業に最適です.
2費用対効果 (競争力のあるMOQ価格)
●最低注文量 (MOQ) が低く スタートアップや小批量向けに初期コストを削減します
●スケーラビリティ:柔軟な価格設定により,プロトタイプ製造と大規模注文の両方において手頃な価格が確保されます.
●価値提案:高品質の出力を予算に適したソリューションとバランスできます
3品質保証 (100%自動テスト)
●無欠陥:自動検査 (光学,電気,機械など) は信頼性を保証します.
●一貫性: 重要なテスト (例えば,接触耐性,塩噴霧,サイクル寿命) での人間の誤りを排除します.
●コンプライアンス:厳格な業界基準 (ROHS,REACH,自動車級) を満たしています.
4高技術生産と精密エンジニアリング
●高度な製造:CNC加工,精密スタンプリング,マイクロプレート (例:コンネクタ用のAu/Ni).
●材料専門知識:特殊材料 (LCP,SUS304,NdFeB磁石,無鉛銅) を熟達する.
●アプリケーション特有のソリューション: 複雑なコンポーネントに合わせた
磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)
*価格と条件について交渉 (大量割引が適用される可能性があります)
* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)
*支払い (PayPal,銀行振込,その他の安全な方法)
*送料と品質チェック
荷物を追跡する
商品の品質を確認するために到着時に検査します.
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
