| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RC-1138-A05-11 / RM-1138-B05-21 |
| ドキュメント: | RC-1138-A05-11.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | DC磁気コネクタ | 材料: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 0.8mm |
| 流動: | 5.0A | Volatge: | 12V |
| ケーブル長: | 70mm | 色: | ブラック |
| 塩噴霧試験: | 24時間 | メカニカルライフ: | 10000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | ||
| ハイライト: | 12V DC磁気コネクタ,5A DC磁気コネクタ,5ピン 男性 女性ケーブル接続器 |
||

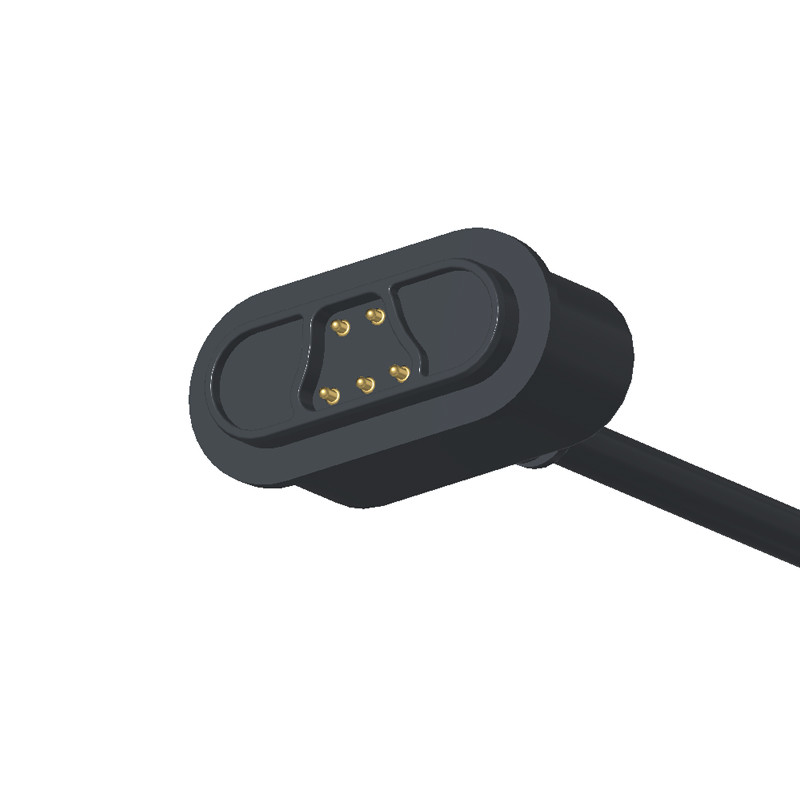

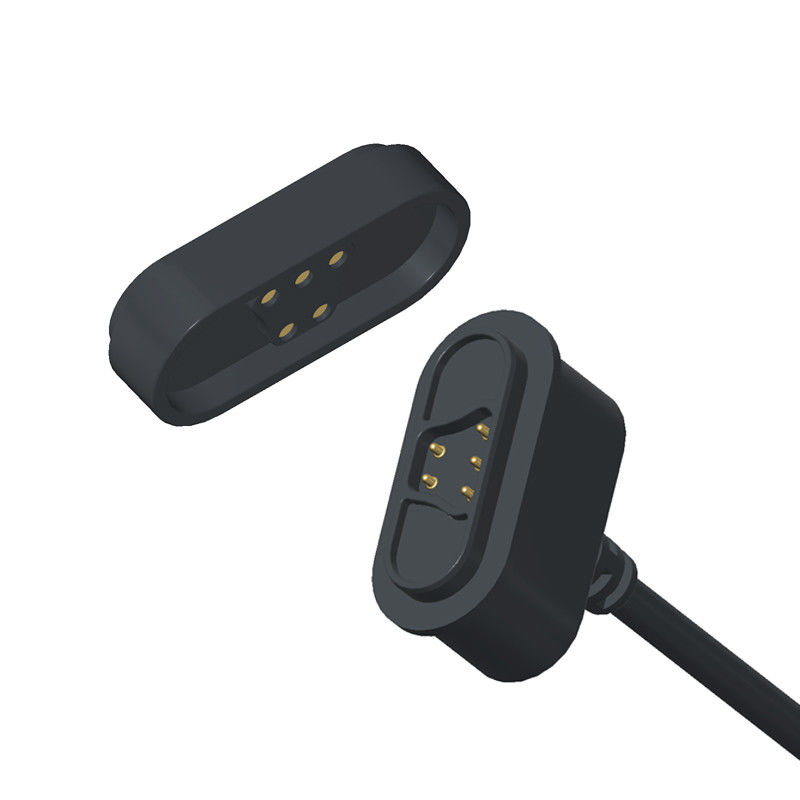

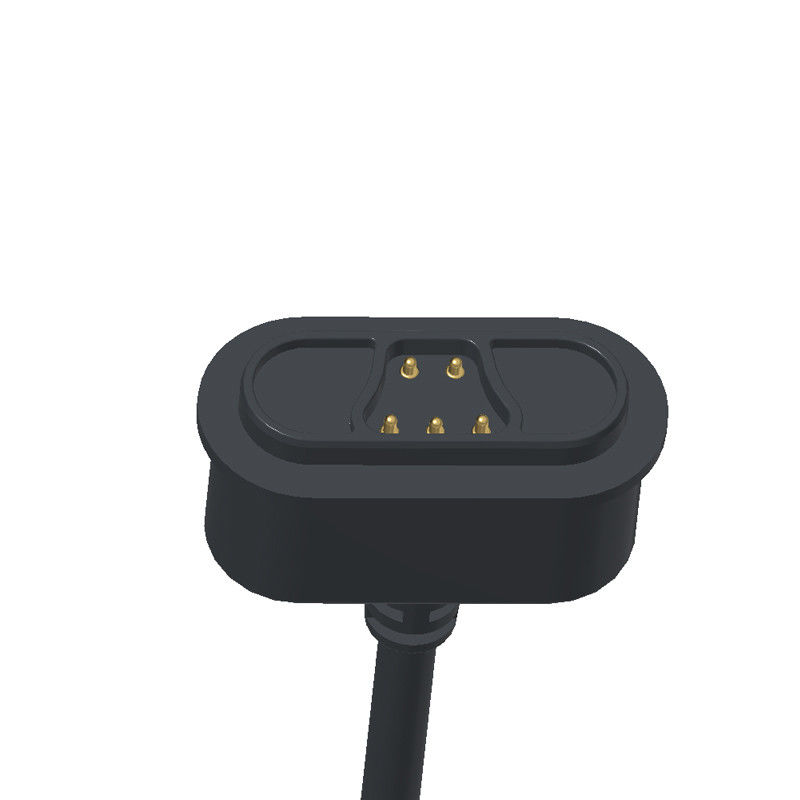

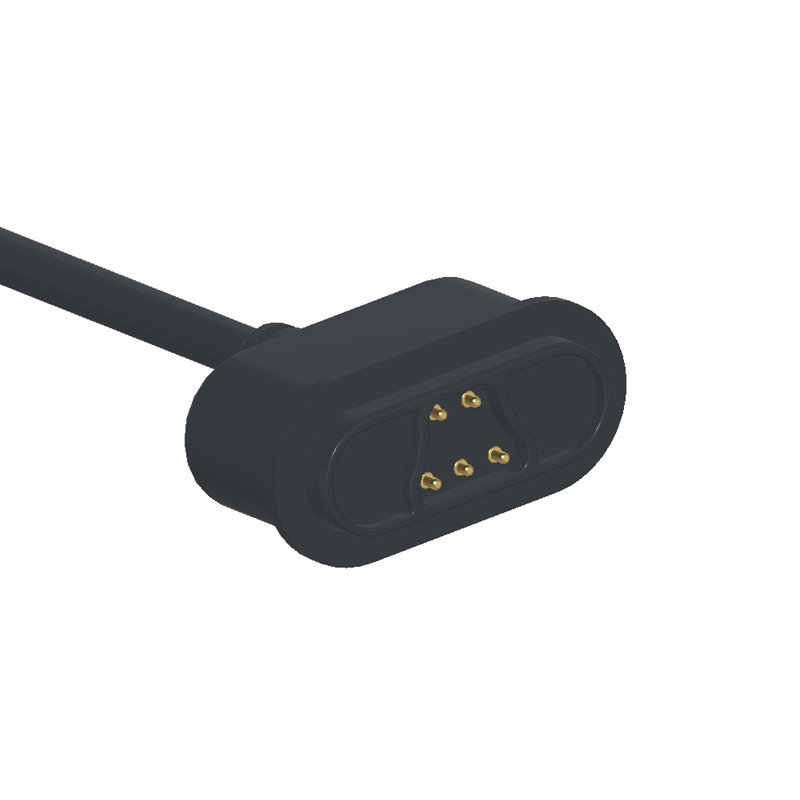

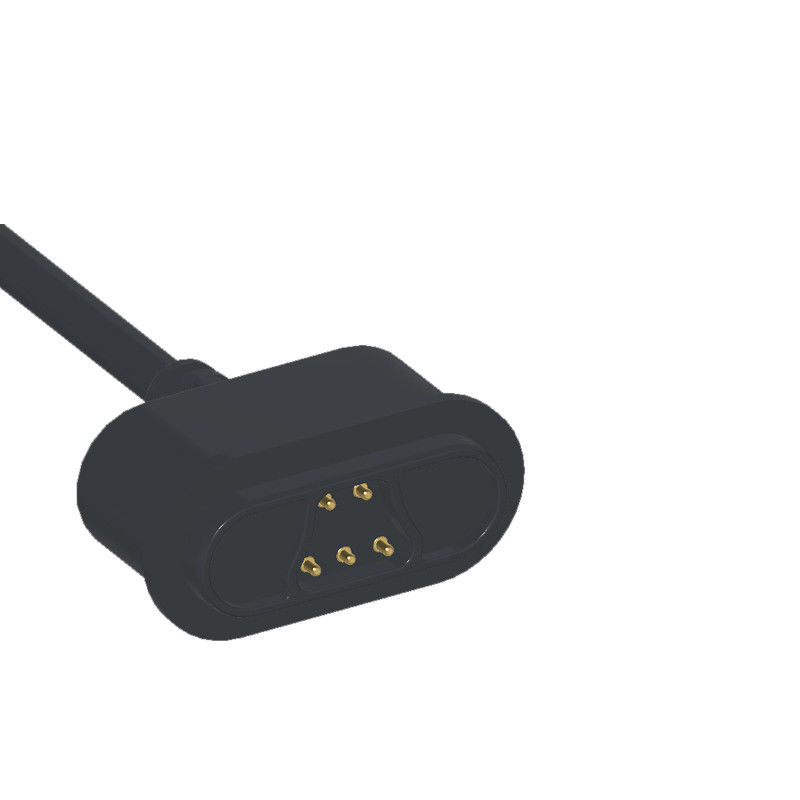

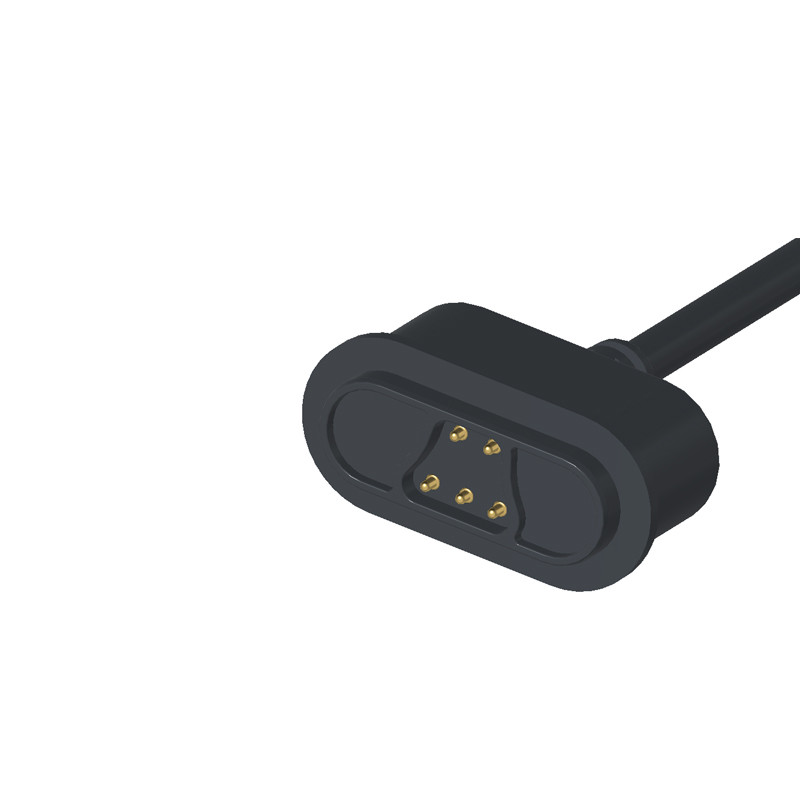

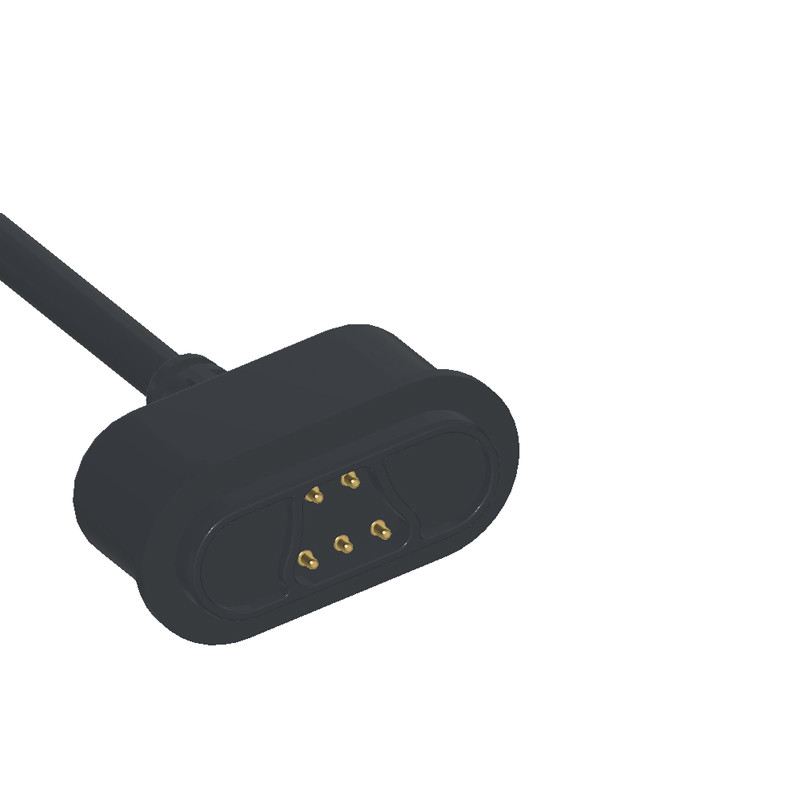

5ピンDCプラグ 男性磁気ケーブルコネクタと女性磁気コネクタ
磁気ケーブルコネクタと女性磁気コネクタ すべての材料は RoHS & REACH コンプライアンスです
全ての磁気ケーブルコネクタは100% 短回路テストに合格しました
メカニカル:
ピン1/3:
- 接触力:80g±20g 作業ストークの1.1mmで
- 寿命テスト: 10,000 サイクル
パン2/4/5:
- 接触力:80g±20g 0.8mm の作業ストークで
- 生命テスト10サイクルの数
電気:
定位電圧:DC 12V;定位電圧:最大5A
- スプリングピンの接触抵抗:最大50ミリオム
環境性能:
- 動作温度:-25°Cから+80°C
- 塩スプレー24時間
5ピンの男性磁気ケーブルコネクタと女性磁気コネクタパラメータ:
|
名前 |
5ピンの磁気ケーブルコネクタ |
|
タイプ |
男と女 |
|
ピン |
5ピンまたはカスタマイズ |
|
ケーブル |
TPE |
|
ケーブルの長さ |
70mm |
|
色 |
ブラック |
|
ポゴ・ピンターニングパーツ |
青銅 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
スプリングフォース |
80g±20g,0で8mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
5.0Amax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
5ピンの男性磁気ケーブルコネクタの技術図

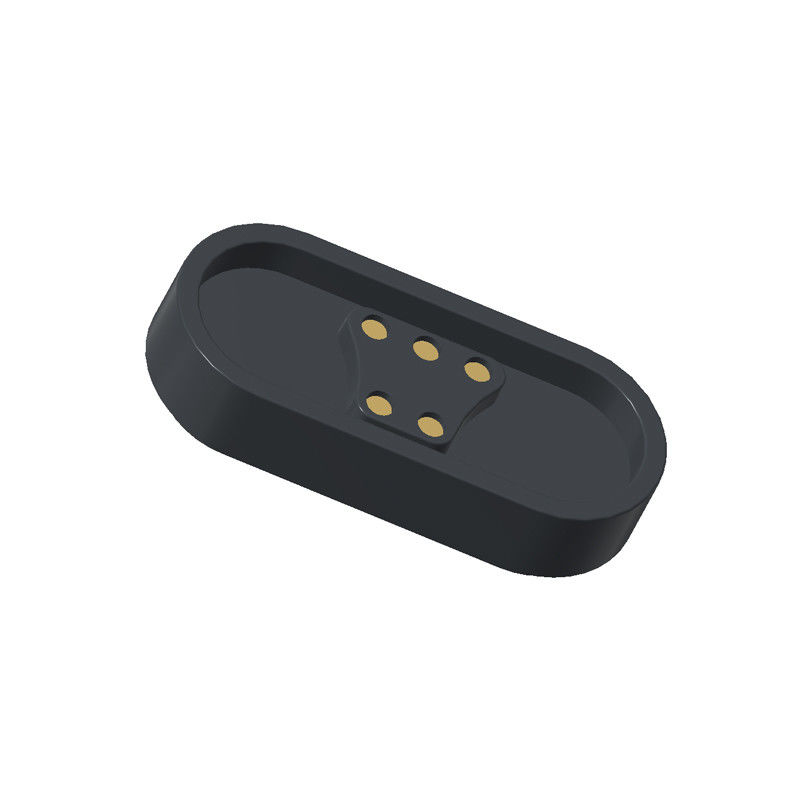

5ピンのメス磁気コネクタの技術図
男性磁気ケーブルコネクタの接続ノード
女性 爆発 的 な 見方
パッケージの表示:
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を代替できる
マグネティックコネクタ製品の適用:
1.ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・ブレスレット,スマート・ウォッチ,ウェアラブル・携帯電話,Bluetoothヘッドセットなど) データケーブル,充電ケーブル,マグネティックストライプワイヤの端接続
2医療機器,無線機器,データ通信機器,電信機器,自動化および産業機器,音声・視覚機器
3航空,航空宇宙 電子,軍事通信
4自動車,自動車ナビゲーション,試験,測定機器
5消費者電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,ポータブル消費者電子製品,その他多くの電子機器)
なぜUPEがあなたのパートナーになるのか?
1磁気コネクタに関する専門知識
●集中型研究開発:UPEは磁気コネクタに関する専用経験を持っています
●カスタマイズ:UPEは,磁石の強度,ピンプレート (抵抗 ≤50mΩのための金/ニッケル),およびハウジング材料 (黒色PBT/ナイロン) をお客様のニーズに合わせて調整できます.
2高耐久性とコンプライアンス
●1万 以上の サイクル を 保証 し て いる: その 接続器 は,機械 的 な 寿命 の 要求 に 応える よう に 厳格 な 試験 に 服する こと が あり ます.
●認証:ULまたはRoHS基準に準拠している.消費者/医療市場にとって重要な.
3競争力のある製造業
●コスト効率の良いツール: UPEは小規模から中規模なバッチの価格で低MOQ (例えば1K ¥ 5K ユニット) を提供することができます.
●品質管理: 信頼性 を 確保 する ため に,接触 抵抗,引力,電流 負荷 を 内部 で テスト する.
4迅速なプロトタイプ作成とサポート
●3Dサンプル: 適合/機能検査のための迅速なプロトタイプ作成
●エンジニアリングサポート: ピンアウト最適化,EMIシールド,または防水 (IP68) の支援
磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)
*価格と条件について交渉 (大量割引が適用される可能性があります)
* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)
*支払い (PayPal,銀行振込,その他の安全な方法)
*送料と品質チェック
荷物を追跡する
商品の品質を確認するために到着時に検査します.
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
