| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RC-1138-A05-11 / RC-1138-B05-22 |
| ドキュメント: | RC-1138-A05-11.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気ケーブル接続器 | 材料: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 0.8mm |
| 流動: | 5.0A | Volatge: | 12V |
| ケーブル長: | 70mm | 色: | ブラック |
| 塩噴霧試験: | 24時間 | メカニカルライフ: | 10000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | ||
| ハイライト: | カスタマイズされた磁気ケーブル接続器,磁気ケーブルコネクタ 12V,5A 男性と女性の磁気接続器 |
||

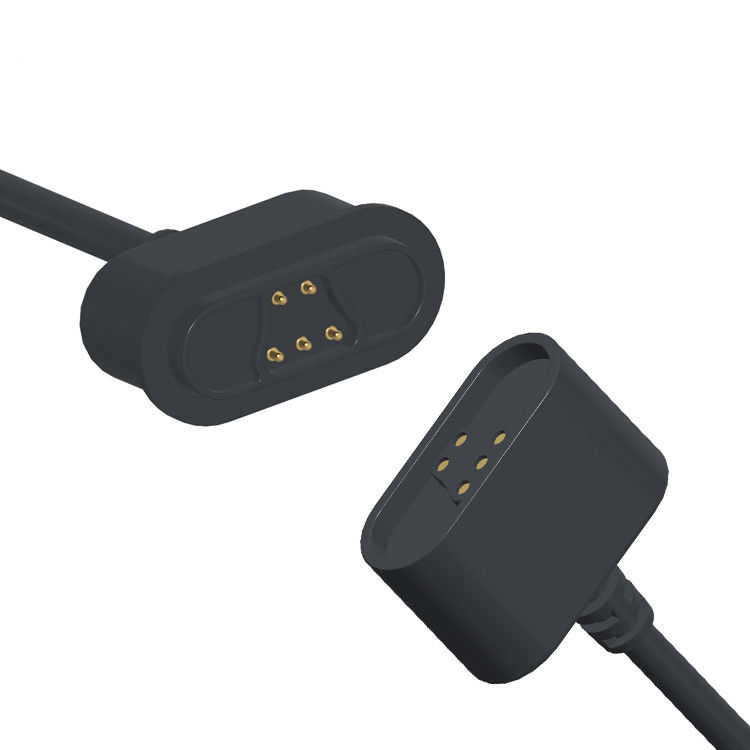

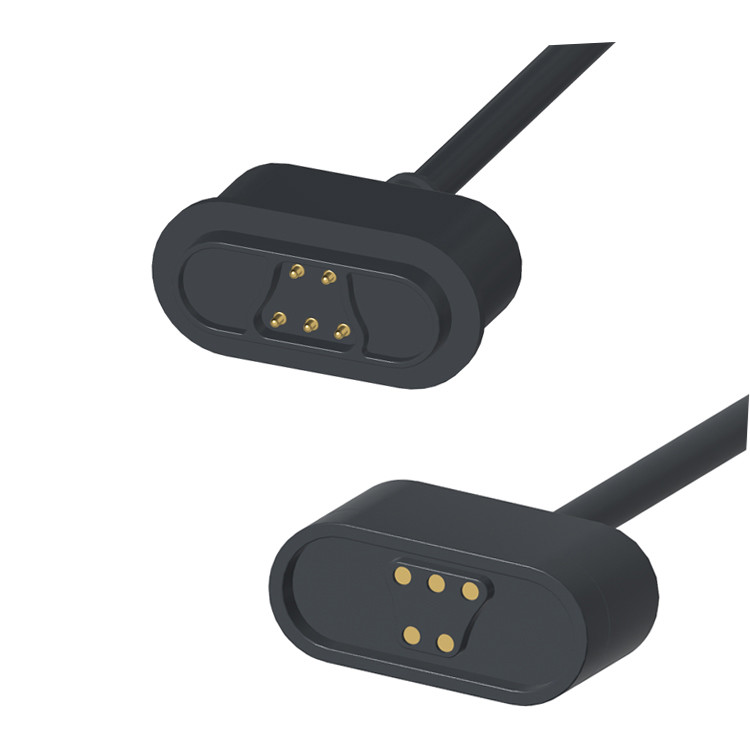

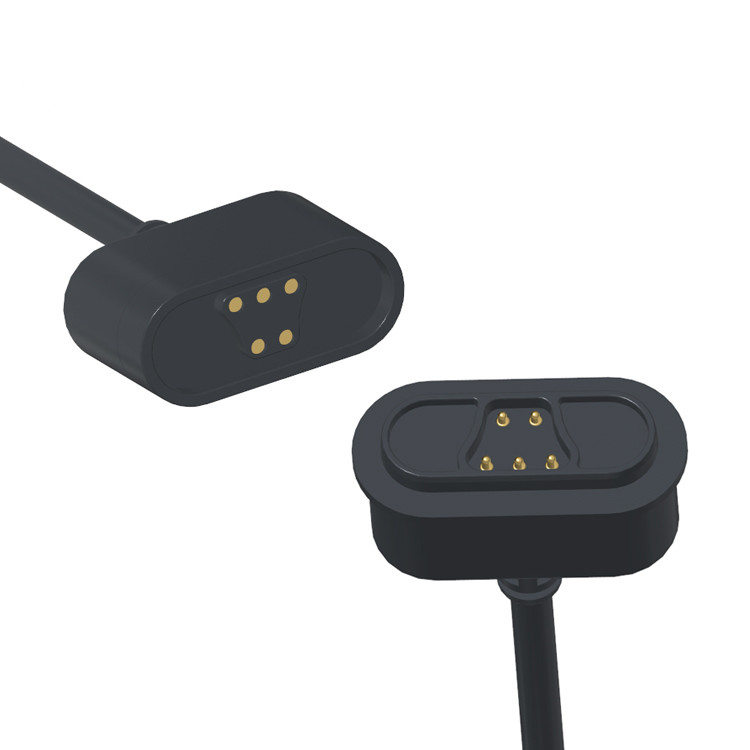

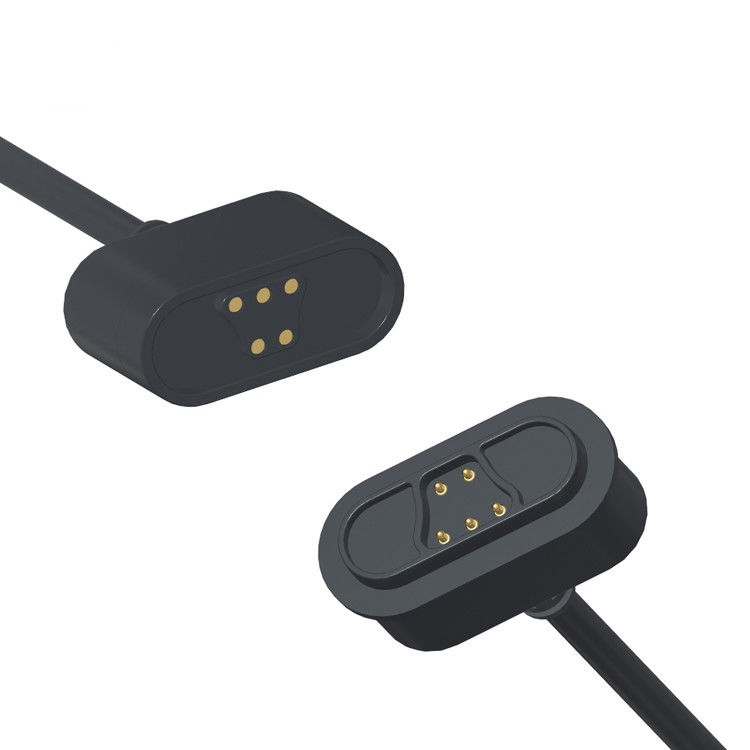

パーソナライズド ダブル 列 5ピン 男性と女性の磁気電源ケーブル接続器
メカニカル:
ピン1/3:
- 接触力:80g±20g 作業ストークの1.1mmで
- 寿命テスト: 10,000 サイクル
パン2/4/5:
- 接触力:80g±20g 0.8mm の作業ストークで
- 生命テスト10サイクルの数
電気:
定位電圧:DC 12V;定位電圧:最大5A
- スプリングピンの接触抵抗:最大50ミリオム
環境性能:
- 動作温度:-25°Cから+80°C
- 塩スプレー24時間
RoHSとREACHの準拠性
RoHS (危険物質の制限): 材料が鉛,カドミウム,水銀などの制限物質から自由であることを保証します.
REACH (化学薬品の登録,評価,認可):すべての化学薬品がEUで登録され,安全に使用されていることを確認します.
実施:すべての材料 (銅,金塗装,HTNハウジング,PVC,磁石) とそのコーティングは,材料宣言または実験室試験を通じて適合性を検証しなければならない.
100% 短回路とオープン回路テスト:
生産要件:各ユニットは電気認証を受けます.
短回路テスト:ピン間の意図せざる接続がないことを確認します.
オープン・サーキット試験: すべての意図された信号/電源経路の連続性を検証する.
試験方法:通常,最終組立中に自動試験装置で実行される.
品質保証: 誤った配線や欠陥のあるユニットが顧客に到達するリスクを排除する
5ピンの男性と女性磁気ケーブルコネクタ パラメーター:
|
名前 |
5ピンの磁気ケーブルコネクタ |
|
タイプ |
男と女 |
|
ピン |
5ピンまたはカスタマイズ |
|
男性/女性用ケーブル |
TPE |
|
男性/女性用部品 ケーブル長さ |
70mm |
|
色 |
ブラック |
|
ポゴ・ピンターニングパーツ |
青銅 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
スプリングフォース |
80g±20g,0で8mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
5.0Amax |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
操作温度 |
25°Cから+80°C |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
5ピンの男性磁気ケーブルコネクタの技術図
5ピンのメス磁気ケーブルコネクタの技術図
男性磁気ケーブルコネクタの接続ノード
メス・マグネティック・ケーブル・コネクタ・コネクション・ノード
パッケージの表示:
磁気コネクタの利点:
●自動吸着接続体験のデザインを人間化
●人性的な防落: 充電インターフェイスから取り除くのは簡単で,デバイスを取り除くのは簡単ではありません.
●寿命:最大10万~200万サイクル
●防水設計:装置の女性端は,防塵と防水 (IPX8) が可能です.
●高速充電時間: 5A-10A マグネットコネクタの設計は,大きな電流伝送に対応します.
●磁気コネクタの外観は,顧客のアプリケーションデバイスの設計に従って調整できます.
● 短回路防止の設計と誤り防止
●高周波信号伝送を実現し,従来のUSB2.0HDMI1.3機能のビデオ&オーディオ信号伝送を入れ替える
マグネティックコネクタ製品の適用:
1.ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・ブレスレット,スマート・ウォッチ,ウェアラブル・携帯電話,Bluetoothヘッドセットなど) データケーブル,充電ケーブル,マグネティックストライプワイヤの端接続
2医療機器,無線機器,データ通信機器,電信機器,自動化および産業機器,音声・視覚機器
3航空,航空宇宙 電子,軍事通信
4自動車,自動車ナビゲーション,試験,測定機器
5消費者電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,ポータブル消費者電子製品,その他多くの電子機器)
なぜUPEがあなたのパートナーになるのか?
● 信頼性 と 耐久性
● 迅速 な 設計 と 配達
● 信頼 さ れ て 誠実 な 協力
磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)
*価格と条件について交渉 (大量割引が適用される可能性があります)
* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)
*支払い (PayPal,銀行振込,その他の安全な方法)
*送料と品質チェック
荷物を追跡する
商品の品質を確認するために到着時に検査します.
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
