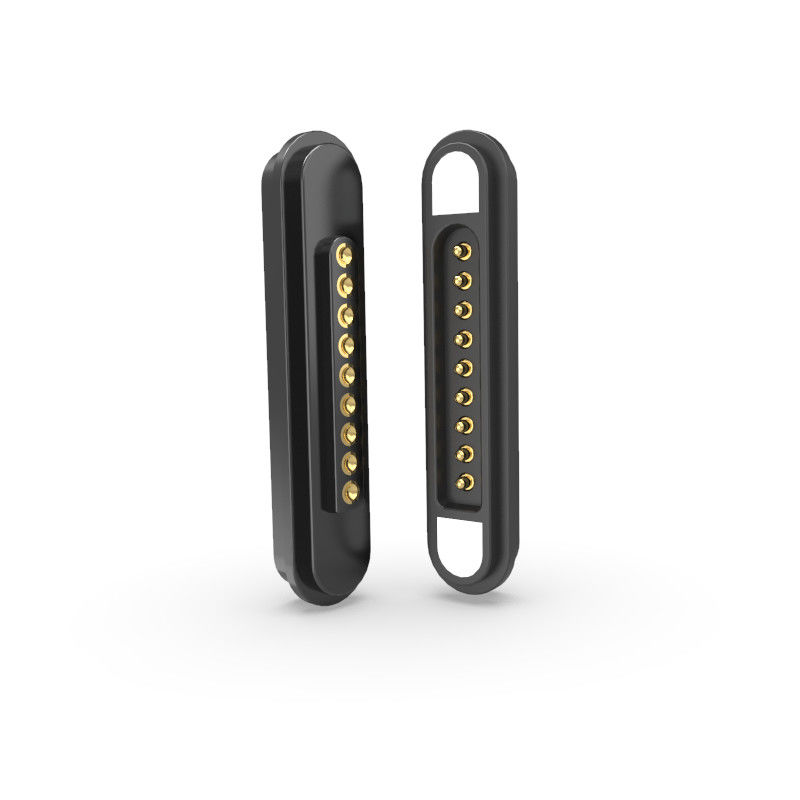

3A磁気コネクタ 男性と女性 ポゴ磁気コネクタ 右角

3A 右角 9ピンポゴ磁気コネクタ 男性と女性 タブレット

9ピンの磁気コネクタは高温ナイロンホイジングと NdFeB磁石を備えた 9ピンのポゴピンを使用します

1材料と塗装

ポゴ・ピン

材料:銅 (プランジャー&バレル)

金 (Au) をニッケル (Ni) 上に → 低接触耐性,耐腐蝕性,耐久性を保証します.

住宅

材料: HTN (高温ナイロン) + 30% ガラスファイバー (GF) → 高機械強度,耐熱性

色: 黒

燃焼性評価: UL94 V-0 → 自滅性,安全性の高い用途に適しています.

マグネット

タイプ: NdFeB (ネオジウム鉄ボロン),グレードN52 → 強磁力 (商業用品の最高グレード)

塗装:ニッケル (Ni) →磁石の腐食を防止する.

2電気仕様

動作電圧: 12V DC

稼働電流: 5.0A → 中程度の電力を消費するアプリケーション (例えば,ノートPC,医療機器) に適しています.

接触抵抗 (PIN): ≤50mΩ (最大) →最小限の損失で効率的な電源転送を保証する.

高電圧試験:

AC/DC 1000V, 0.5mA, 3秒 → 隔熱と介電強度を検証する.

3主要な特徴

準拠: ROHS & REACH → 危険物質 (鉛,水銀など) が含まれていない.

磁気力: ≥450g → 安全な接続のために強い保持力

安全設計: 短回路防止 → 事故による接触による損傷を防ぐ.

4潜在的応用

消費電子機器: ラップトップ,タブレット,またはウェアラブル用の磁気充電器.

医療機器/産業用機器:安全で切断可能な電源接続.

自動車/航空宇宙: 厳しい環境における高い信頼性の接続器

5利点

✔ 耐久 性: 金 に 塗ら れ た 青銅+HTN の 箱 は 耐磨 と 熱 に 耐える.

✔ 高電流容量: 5A は電力を消費する装置に対応します.

✔ 安全 認定: UL94 V-0 炎症 性 評価 と 高電圧 試験.

✔ 強い磁気: N52 級 の磁石 は,安定 な 固定 を 確保 し ます.

9ピン磁気コネクタパラメータ:

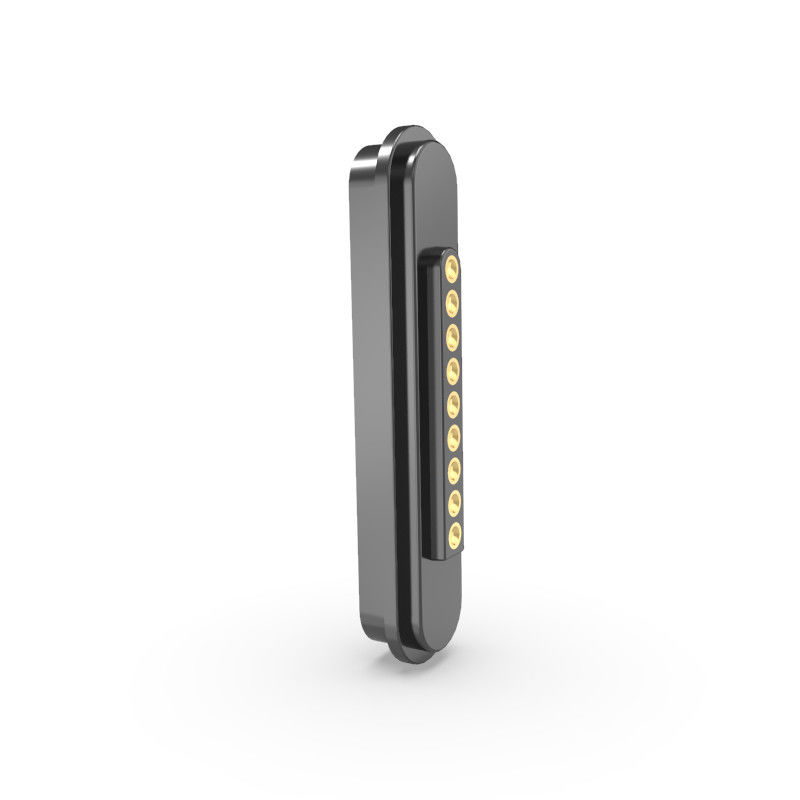

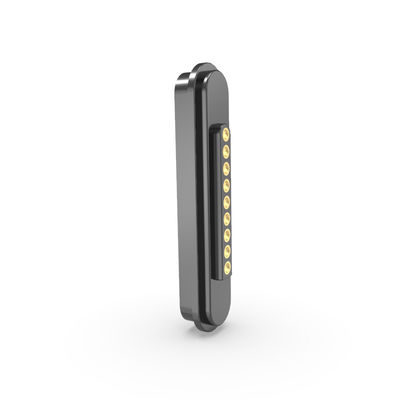

9ピンの男性磁気接続器:

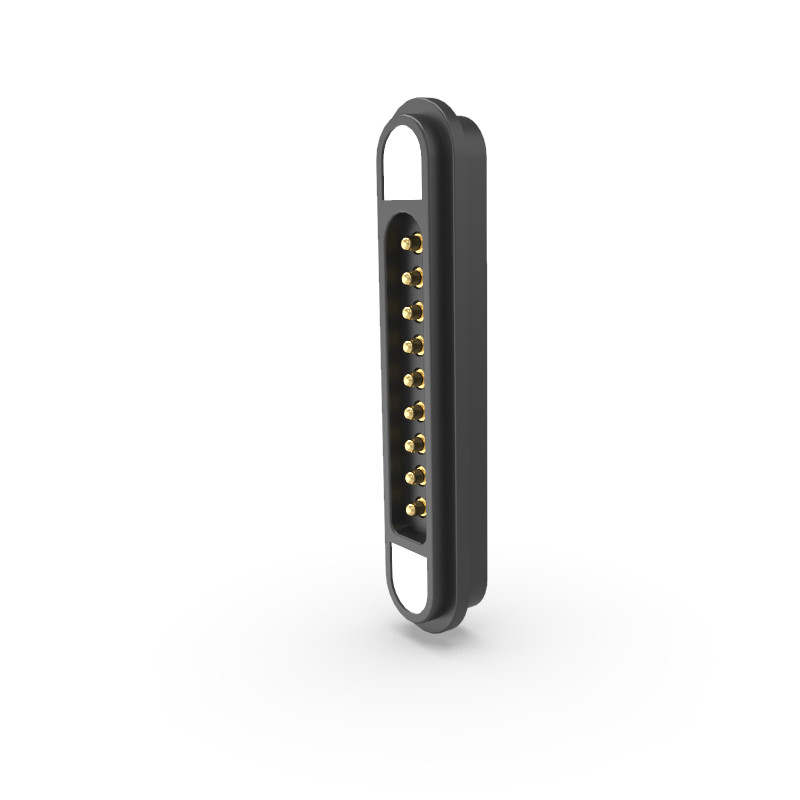

9ピンの女性磁気コネクタ:

推奨されたPCBレイアウト:

配置の許容:±0.05mm

UPE社の競争優位性

1高技術生産
高品質な製品のために 先進的な製造技術を使用します

2システム管理システム
精簡化されたプロセスにより 生産の効率性と一貫性が確保されます

3ISO 9001 認証
国際的な品質管理基準へのコミットメントを示します.

4RoHS 準拠
すべての製品は,環境と安全基準を保証する,危険物質の制限 (RoHS) 規制を満たしています.

5開発の時間短さ
プロトタイプと生産サイクルを速くし,より迅速な市場配送を可能にします

6競争力のある価格と安定した品質
信頼性を損なうことなく 費用対効果の高いソリューション

なぜ UPE を 選び ます か

1あらゆるニーズに合わせた ソリューション

専門家のカスタマイズ: 私たちのエンジニアリングチームは,医療,自動車,または消費者電子機器のためにあなたのアプリケーションに特有のコネクタを設計します.

コンセプトから生産に至るまで 私たちは技術的・美学的なニーズに 適応します

2. 迅速なプロトタイプ作成 市場投入の時間短縮

業界をリードするスピード:

標準サンプル: 2-3日

カスタムデザイン: 7 営業日

菌類に依存するプロジェクト: 12日

3.妥協 し ない 品質 保証

プロセス指向制御:材料の選択から最終検査までのあらゆるステップは,ISOにインスピレーションを受けた厳格な基準に従います.

欠陥ゼロの目標:厳格なテストにより,100%の性能と耐久性の適合が保証されます.

4プレミアム素材と精密製造

輸入部品: 重要な部品 (例えば針軸) の使用:

スイス製の機械加工機で マイクロンレベルの精度です

冷凍印入材料 優れた伝導性と長寿のために

5認定試験と信頼性

高精度ラボ機器: 電気,機械,環境性能を検証する (例えば5万サイクル試験,塩噴霧耐性)

6妥協することなくコスト効率

精巧な生産:最適化されたワークフローは,品質を犠牲にせずに廃棄物とコストを削減します.

透明性のある価格:大量注文や長期間のパートナーシップに対して競争力のある価格

7環境に配慮したコンプライアンス

グローバル規格: ROHS,ハロゲンフリー,REACH準拠 敏感な産業 (医療,保育) の安全

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
