2.2mmピッチ磁気コネクタ 9ピン磁気ポゴコネクタ 5A 男性 女性

2.2mmピッチ 9ピン磁気吸収 男性 女性ポゴピンコネクタ 5A

UPEはプロの磁気コネクタ&磁気ケーブルコネクタメーカーです

磁気コネクタのカスタマイズサービスを提供します.異なる磁気ポゴピンコネクタ製品とソリューションは,異なる顧客のニーズに応じて設計することができます..

材料

ポゴ・ピン

材料:銅 (プランガー&バレル)

金 (Au) をニッケル (Ni) にかけ

住居:

材料: HTN (高温ナイロン) + 30% ガラスファイバー (GF)

色: 黒

燃やす可能性: UL94 V-0

マグネット:

タイプ: NdFeB (ネオジム鉄ボロン)

グレード:N52

塗装:ニッケル (Ni)

電気仕様

動作電圧: 12V DC

動作電流:5.0A

接触抵抗 (PIN): ≤50mΩ (最大)

高電圧試験

AC: 1000V 0.5mA 3秒

DC: 1000V 0.5mA 3秒

製品の特徴

適合性:RoHSとREACHに準拠する

磁気力: ≥450g

安全設計: 短回路防止

9ピン磁気コネクタパラメータ:

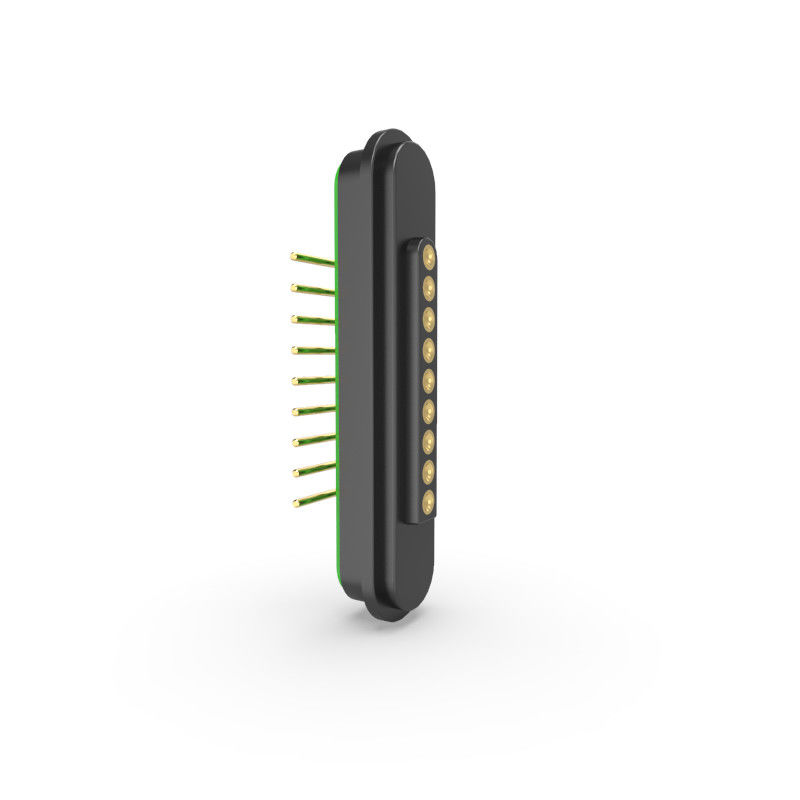

9ピンの男性磁気接続器:

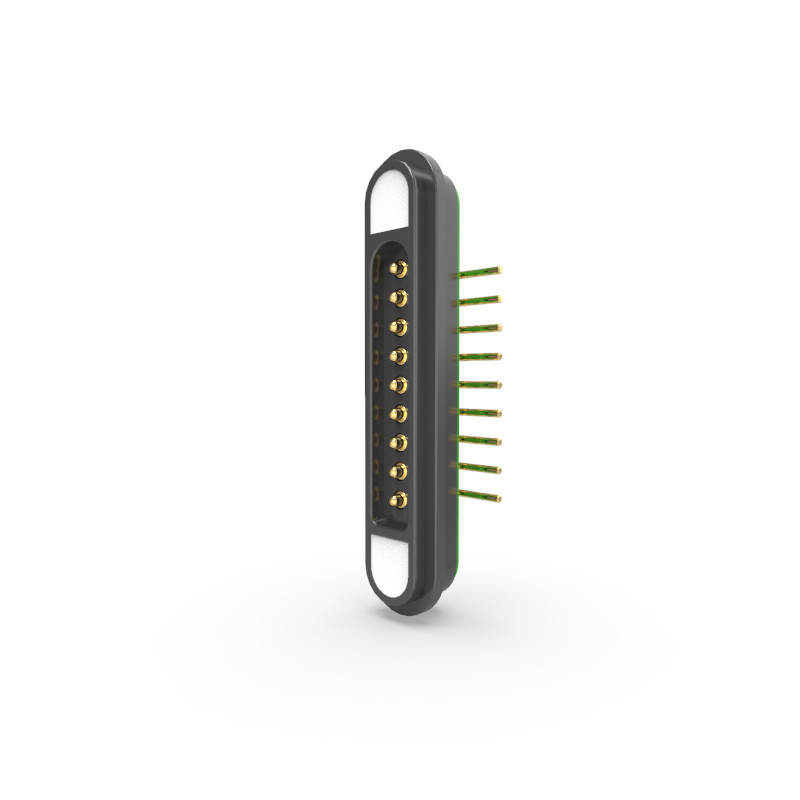

9ピンの女性磁気コネクタ:

推奨されたPCBレイアウト:

配置の許容:±0.05mm

マグネティック コネクタ の 主要 な 利点

1優れた便利性とユーザー体験

速接続/切断 自動調整で1手で動作する

ブラインドペアリング 精密な配列は必要ありません.狭いスペースに最適です.

耐用性も減少します プラグの摩擦をなくし,デバイスの使用期間を延長します

2耐久性と信頼性の向上

50千回以上交配サイクル 頻繁に使用できる (従来のコネクタでは約5000回).

水/塵耐性 密封型設計 (IP67/IP68) が使用可能で,厳しい環境に対応します.

振動/衝撃防止 自動車/産業用アプリケーションで接続を維持します.

3. 高度な安全機能

スパークフリー 炎症性の高い環境 (医療/化学) でアーチを防ぐ.

短回路防止 電力アプリケーションの内蔵保護

極度制御 調整可能なデザインは逆接続を防ぐ.

4高性能電気特性

低接触抵抗 (≤50mΩ) 黄金塗装ピンは安定した電源/信号転送を保証します.

5A+電流評価 快速充電と高電力デバイスをサポートします.

EMIシールドオプション 敏感な電子機器にとって重要です.

5.空間とコスト効率

コンパクトなデザイン 伝統的なコネクタと比較して30~50%のスペースを節約します

維持費が減る ピンが壊れたり,ソケットが解けたりしない

モジュラルのカスタマイゼーション 1 つのコネクタで電源/データピンを混合します.

マグネティックコネクタの用途

UPEの高性能磁気コネクタは,様々な産業における信頼性のために設計されています.私たちのソリューションは,幅広いアプリケーションのために安全で効率的で耐久的な接続を保証します:

1.エレクトロニクスとPCB統合(PCBボード接続/デジタルカメラ/プリンター&カートリッジなど)

2.工業・自動車(電気自動車/ゴルフハンドルセンサー/電話機器)

3.医療・安全性 の 重要 な 機器(心臓発作器 生命救助医療機器の防災接続)

医療診断 消毒可能で信頼性の高い信号/電源転送)

4.消費者やスマートデバイス

.ノートPC/タブレット/PC 短回路防止装置付きの高速充電ドック

.LED照明 円筒灯,懐中電灯,モジュール式灯具

.パワーバンク 発火のない高効率の充電端

5.ホーム&IoT アプリケーション

.小型 家電 掃除機,スマート ミラー,キッチン 機器.

.信号伝送製品 音声/ビデオ機器,センサー,IoTモジュール

UPE社の競争優位性

1高技術生産
高品質な製品のために 先進的な製造技術を使用します

2システム管理システム
精簡化されたプロセスにより 生産の効率性と一貫性が確保されます

3ISO 9001 認証
国際的な品質管理基準へのコミットメントを示します.

4RoHS 準拠
すべての製品は,環境と安全基準を保証する,危険物質の制限 (RoHS) 規制を満たしています.

5開発の時間短さ
プロトタイプと生産サイクルを速くし,より迅速な市場配送を可能にします

6競争力のある価格と安定した品質
信頼性を損なうことなく 費用対効果の高いソリューション

なぜ UPE を 選び ます か

パーソナライゼーション 専門知識:独自のニーズに合わせて 磁気ポゴピンコネクタや その他のソリューションを 設計しています

端から端へのサポート:コンセプトから生産まで 私たちは包括的な研究開発と製造サービスを提供します

様々な用途:私たちのコネクタは耐久性,効率性,そして産業間でのシームレスな接続性のために最適化されています

.精度,性能,柔軟性を組み合わせる最先端の磁気コネクタソリューションをUPEと提携

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます

梱包と輸送

パーソナライズ可能 パーソナライズされたソリューションのために私たちと連絡してください!

私たちのメール IDは:union@upetech.net について
