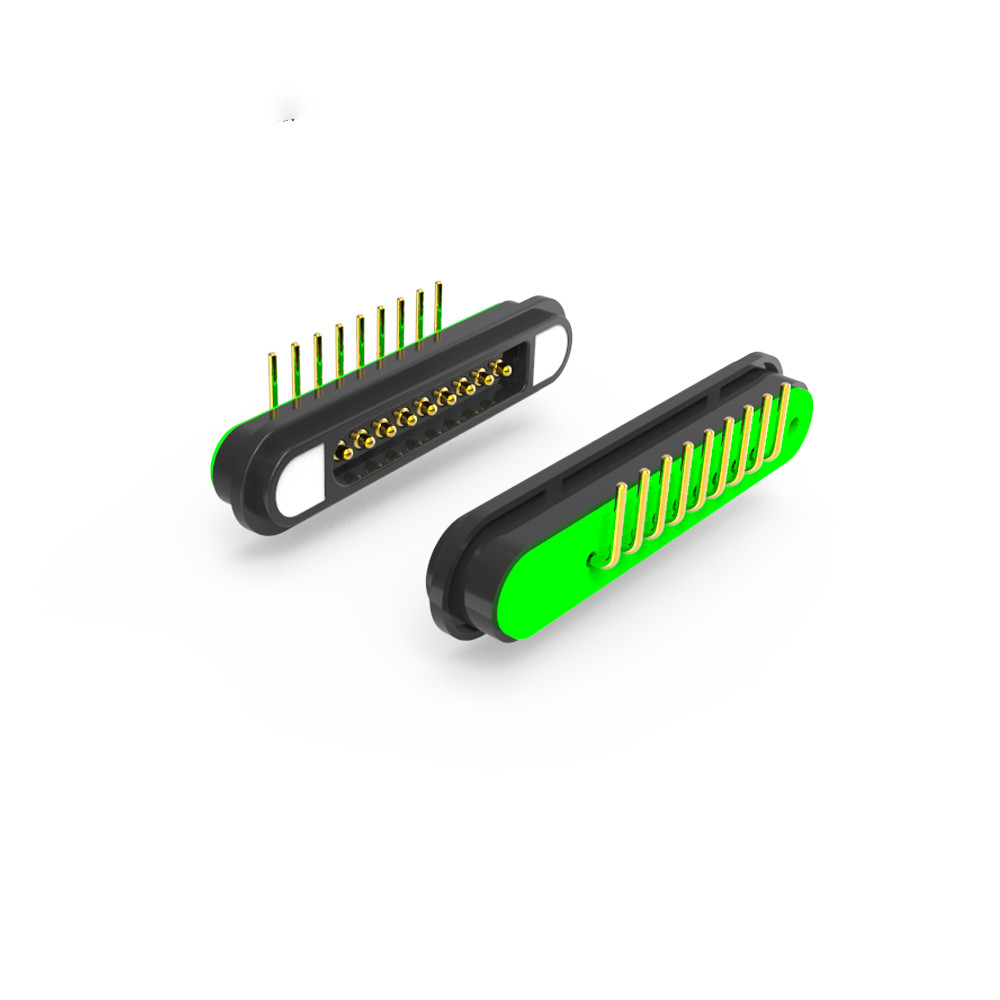

9ピン磁気コネクタ 5APCB磁気コネクタ 黒 男性と女性

9ピンPCB磁気コネクタ 5A 男性と女性の磁気電源充電端UPEは高電流磁気コネクタソリューション会社です

主要 な 特徴

9ピンの設計:電源+データ転送またはマルチ回路アプリケーションをサポートする.

高電流:ピンあたり5A (より高い要求に応じた調整可能)

材料:

ピン:低耐性 (≤50mΩ) と酸化耐性のために金付銅 (Au/Ni)

ハウシング: HTN+30% UL94 V-0プラスチック (耐火性,高温性)

マグネット:N52 NdFeBとNi塗装 (>450g磁力)

信頼性の高い性能:

50交尾サイクルが1000回以上

短路防止と反極性保護 (カスタマイズ可能)

適合性: RoHS/REACH に準拠する

電気仕様

電圧: 12V (最大24Vまで調整可能)

電流:ピンの5A (すべてのピンの合計45A)

高電圧試験:AC/DC 1000V,0.5mA,3秒

なぜ私たちの9ピン磁気コネクタ製品を選ぶのか?

✔ モジュール式 デザイン: ピンのレイアウトをカスタマイズします (例えば,5つのパワー + 4つのデータ ピン).

✔ 耐久性: 塩噴霧 (48H),高温,繰り返し 交尾 する こと に 耐える.

✔ 安全性: 1000V 隔離 試験 ショート サーキット 保護

9ピン磁気コネクタパラメータ:

9ピンの男性磁気接続器:

9ピンの女性磁気コネクタ:

推奨されたPCBレイアウト:

配置の許容:±0.05mm

マグネティックコネクタの用途

UPEの高性能磁気コネクタは,様々な産業における信頼性のために設計されています.私たちのソリューションは,幅広いアプリケーションのために安全で効率的で耐久的な接続を保証します:

1.エレクトロニクスとPCB統合(例えばPCBボードの接続デジタルカメラプリンター&カートリッジ)

2.工業・自動車(電気自動車 (EV) /ゴルフハンドルセンサー携帯電話機器)

3.医療・安全性 の 重要 な 機器(心臓脱震器 生命救助医療機器の防災接続

医療診断 消毒可能で信頼性の高い信号/電源転送)

4.消費者やスマートデバイス

.ノートPC/タブレット/PC 短回路防止装置付きの高速充電ドック

.LED照明 円筒灯,懐中電灯,モジュール式灯具

.パワーバンク 発火のない高効率の充電端

5.ホーム&IoT アプリケーション

.小型 家電 掃除機,スマート ミラー,キッチン 機器.

.信号伝送製品 音声/ビデオ機器,センサー,IoTモジュール

UPE社の競争優位性

1高技術生産
高品質な製品のために 先進的な製造技術を使用します

2システム管理システム
精簡化されたプロセスにより 生産の効率性と一貫性が確保されます

3ISO 9001 認証
国際的な品質管理基準へのコミットメントを示します.

4RoHS 準拠
すべての製品は,環境と安全基準を保証する,危険物質の制限 (RoHS) 規制を満たしています.

5開発の時間短さ
プロトタイプと生産サイクルを速くし,より迅速な市場配送を可能にします

6競争力のある価格と安定した品質
信頼性を損なうことなく 費用対効果の高いソリューション

なぜ UPE を 選び ます か

.パーソナライゼーションの専門知識:独自のニーズに合わせて 磁気ポゴピンコネクタや その他のソリューションを 設計しています

.端から端へのサポート:コンセプトから生産まで 私たちは包括的な研究開発と製造サービスを提供します

.様々な用途:私たちのコネクタは耐久性,効率性,そして産業間でのシームレスな接続性のために最適化されています

.精度,性能,柔軟性を組み合わせる最先端の磁気コネクタソリューションをUPEと提携

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます

梱包と輸送

パーソナライズ可能 パーソナライズされたソリューションのために私たちと連絡してください!

私たちのメール IDは:union@upetech.net について
