| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VIC1402A VIC1402C について |
| ドキュメント: | VIC1402A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気接続器 | 材料: | THN,ブラス C3604,SUS304,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| Volatge: | 12V | 流動: | 5A |
| 磁力: | 450g | メカニカルライフ: | 5000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 塩噴霧試験: | 48H |
| 色: | 黒,黄色 | ||
| ハイライト: | 8 ピンの磁気コネクタ,磁気コネクタ 2.2mm ピッチ,磁気ケーブル接続器 右角 |
||

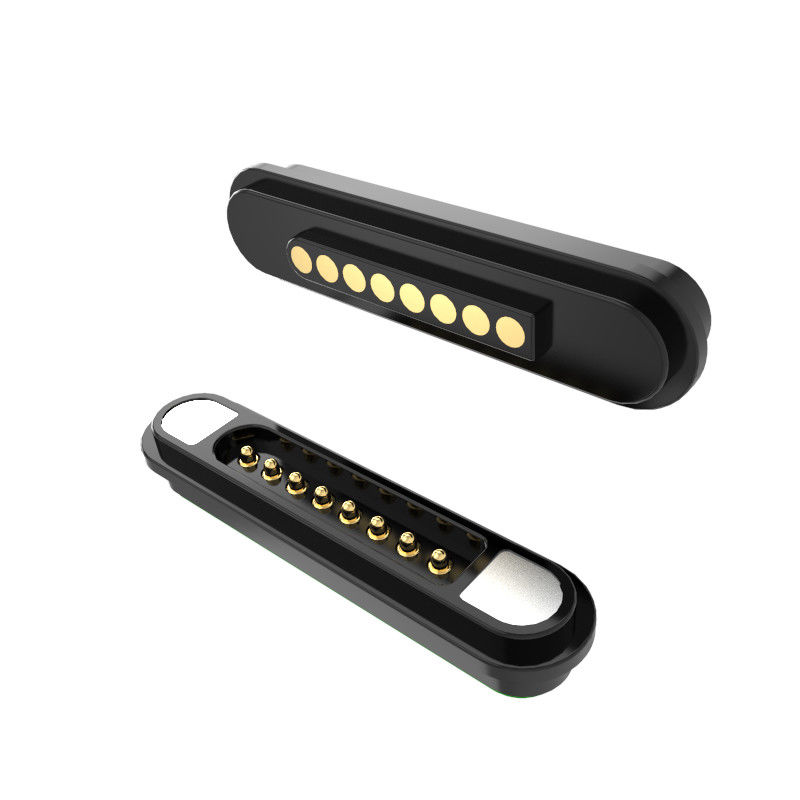

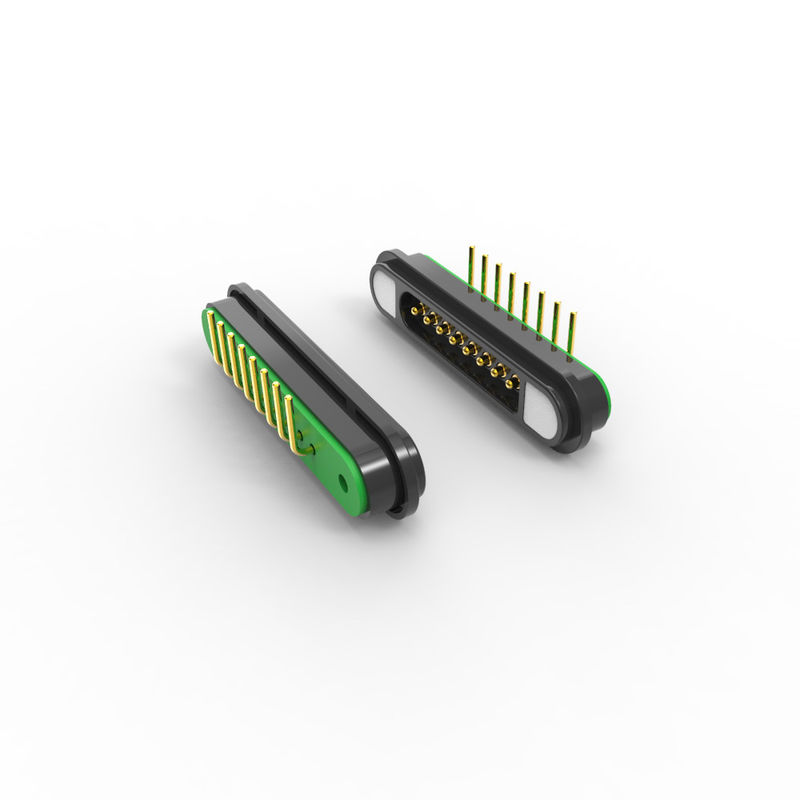

2.2mmピッチ右角 8ピン磁気コネクタ 電子キャンドルライトで使用,女性ピンは平面です.
1材料と建設:
ポゴピン/女性ピン: 銅 (プランガー&バレルの Au over Ni 塗装)
プラスチック:HTN+30%UL94 V-0 黒 高温耐える
マグネット:NdFeB N52 塗装 ニ
2メカニカル:
スプリングフォース:80g±20g,1.0mmの作業ストークで
メカニカル寿命:サイクルの5万分
3電気:
電圧:12V
電流:5.0A
接触抵抗:50mΩ 最大 (PIN)
高電圧試験:AC1000v 0.5mA 3SEC/DC1000v 0.5mA 3SEC
4製品説明:
ROHS または REACH適合した製品
磁気力450g以上
販売スプレー試験:48H
商品の短縮防止回路保護設計
製品使用説明 (以下に限らない):
1. PCBボードはプラグインで溶接することができます.
2模具鋳造と注射鋳造
8ピン磁気コネクタパラメータ:
|
名前 |
8ピンの磁気コネクター |
|
ピン |
8ピンまたはカスタマイズ |
|
ピッチ |
2.20mm |
|
タイプ |
正角 |
|
ポゴ・ピン |
青銅 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
マグネット |
ネオジウム鉄ボロン |
|
マグネット級 |
N52 (必須) |
|
磁気力 |
450g |
|
スプリングフォース |
80g±20g,at について1.0mm 働くストルク |
|
メカニカルライフ |
50サイクルの時間 |
|
流動 |
5.0A について |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
High電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
8ピンの男性磁気コネクタ
8ピンの女性磁気コネクタ:
推奨されたPCBレイアウト:
配置の許容:±0.05mm
