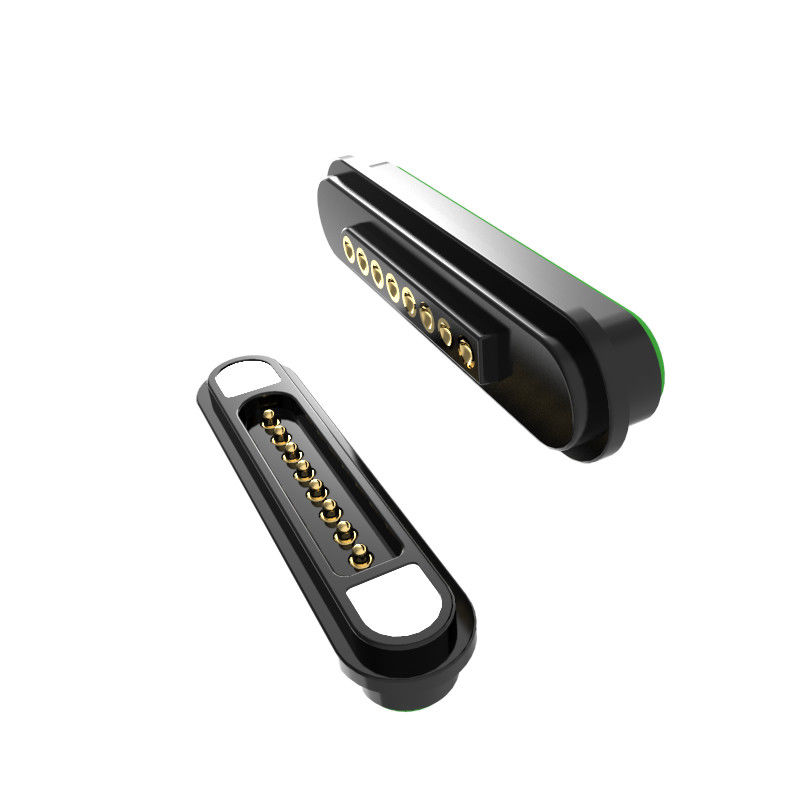

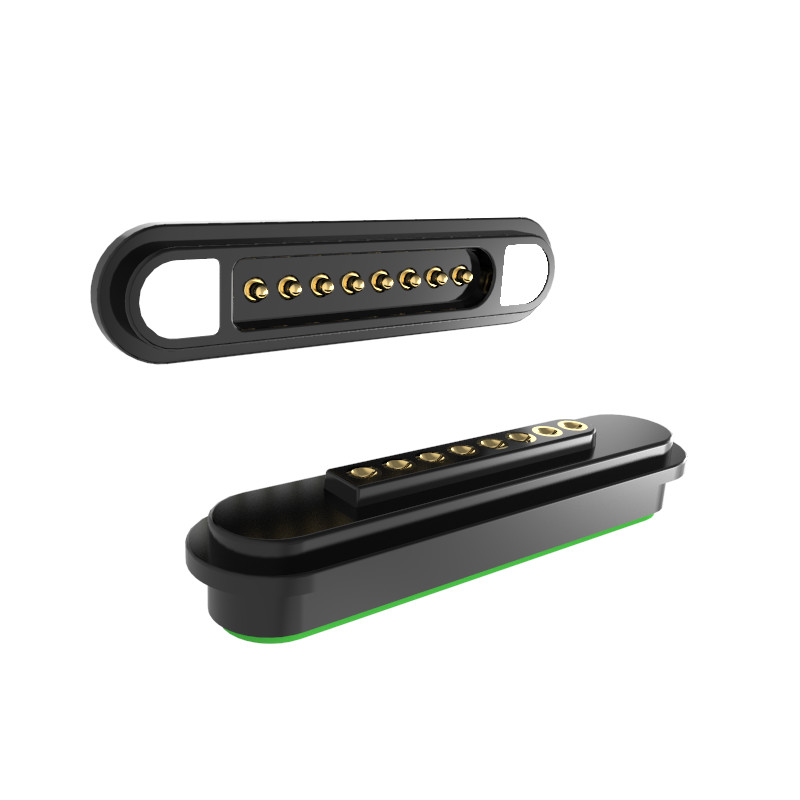

右角磁気コネクタ 8ピン スプリングロードコネクタ 男性 女性

右角8ピン 男性女性磁気ポゴピン 充電式スプリング充電コネクタ 女性ピンは凸です

1材料と建設

メタルニードル (コンタクトピン)

金属銅 (腐食耐性と伝導性のために)

プラスチックの箱:

HTN (高温ナイロン) + 30%のフィラー.

UL94 V-0 格付け (炎阻害,自滅)

黒い色で高温に耐える

マグネット:

ネオジム鉄ボロン (NdFeB) 永久磁石 (高磁力)

腐食耐性のためのエポキシ樹脂コーティング (48時間の塩噴霧試験に合格)

2メカニカルプロパティ

スプリングフォース作業高度1.0で80g ± 20g (安定した接触圧を保証する).

使用寿命:≥5万回の交尾サイクル

磁気引き寄せ力≥450g男性と女性用部品 (しっかりと固定するためにしっかりと握る)

3電気特性

定位電圧:12V

連続作業電流:5.0A

接触抵抗 (ピン):≤50mΩ (効率的な電源転送のための低インペダンス)

高電圧試験:

AC 1000V 0.5mA 3秒

DC 1000V 0.5mA 3秒

安全性とコンプライアンス

短回路防止設計:電気ショートパンツの事故を防ぎます

極度と方向表示:正確な交尾の識別です

環境基準:

ROHS と REACH に準拠する(鉛のない,危険物質のない)

製品使用説明 (以下に限らない):

1. PCBボードはプラグインで溶接することができます.

2模具鋳造と注射鋳造

8ピン磁気コネクタパラメータ:

8ピンの男性磁気コネクタ

8ピンの女性磁気コネクタ:

推奨されたPCBレイアウト:

配置の許容:±0.05mm

UPE社の競争優位性

1高技術生産
高品質な製品のために 先進的な製造技術を使用します

2システム管理システム
精簡化されたプロセスにより 生産の効率性と一貫性が確保されます

3ISO 9001 認証
国際的な品質管理基準へのコミットメントを示します.

4RoHS 準拠
すべての製品は,環境と安全基準を保証する,危険物質の制限 (RoHS) 規制を満たしています.

5開発の時間短さ
プロトタイプと生産サイクルを速くし,より迅速な市場配送を可能にします

6競争力のある価格と安定した品質
信頼性を損なうことなく 費用対効果の高いソリューション

なぜ顧客は我々を選びますか?

1プロのカスタマイズサービス

2迅速なサンプル生産能力

3厳格な品質管理システム

4輸入部品で加工する

5高精度試験機器

6合理的なコスト管理手順

7製品環境基準

磁気コネクタの適用:

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
