| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VIC1350A / VIC1350B |
| ドキュメント: | VIC1350A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 7ピン磁気コネクタ | 材料: | THN,ブラス C3604,SUS304,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| Volatge: | 12V | 流動: | 3A |
| 磁力: | 450g | メカニカルライフ: | 5000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 塩噴霧試験: | 48H |
| 色: | 黒,黄色 | ||
| ハイライト: | 女性7ピン磁気コネクタ,女性7ピン磁気コネクタ12V,磁気電源コネクタ3A |
||

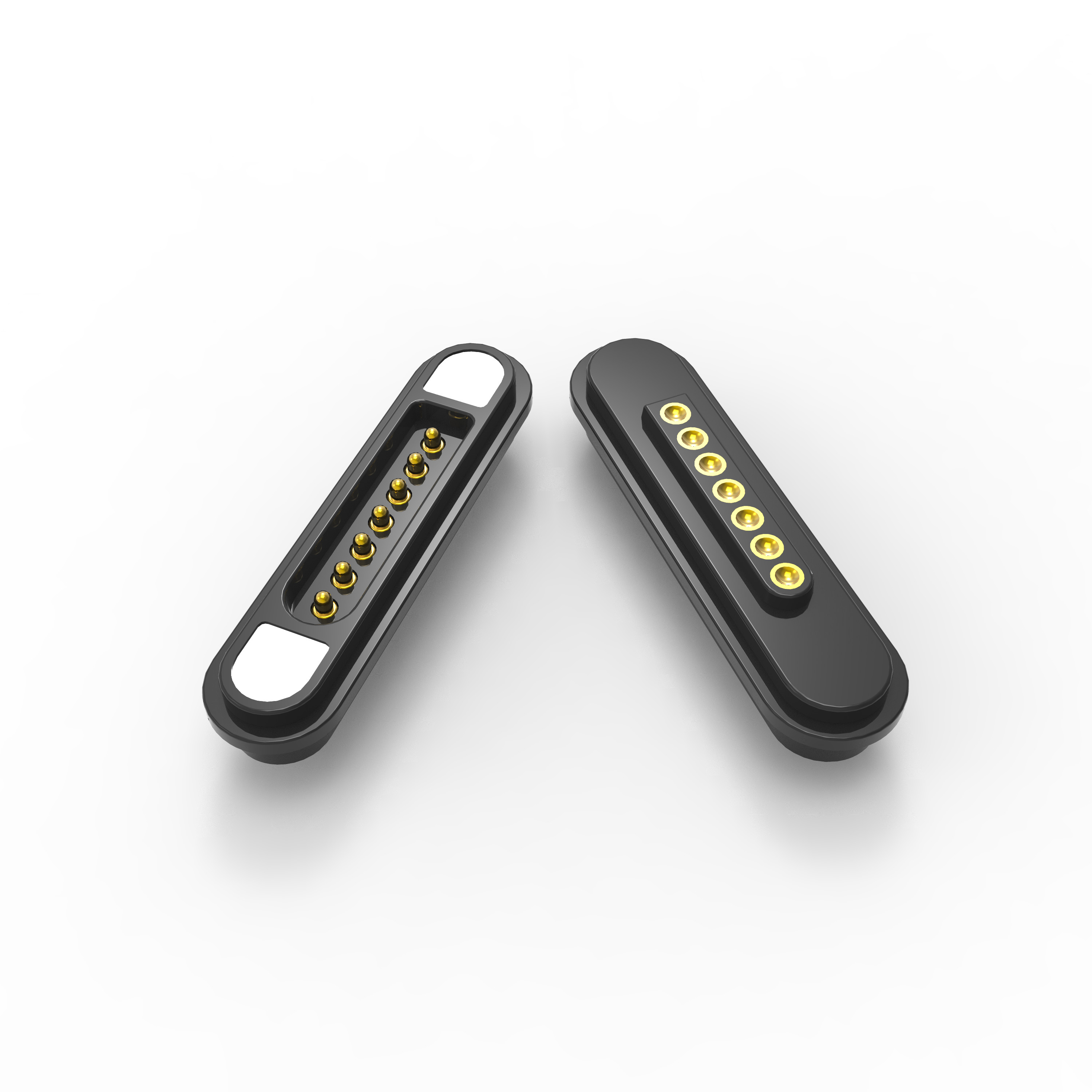

高試験寿命 7pin DIP ポゴピン 男性 女性磁気電源コネクター
主要な要件と仕様
高試験寿命 (耐久性)
目標サイクルの寿命50100万以上の挿入.
ポゴ・ピン金属塗装された,高サイクルのスプリング付き接触器
材料: ブラスベリリウム銅 (BeCu) または高級のリンゴブロンズスプリング.
磁気電源接続器
マグネットタイプ:ネオジム (N35・N52級) 強く保持する.
自動調整:組み込まれて polarity/anti-reverse デザイン
現在のランキング:ピン1本あたり3~5A (電源供給用)
製品 短回路防止構造設計
製品使用説明 (以下に限らない):
1. PCBボードはプラグインで溶接することができます.
2溶接後,ボードは鋳造され,コーティングすることができます.
3. PCBボードは端末に接続できます.
4模具は,鋳造と注射鋳造することができます.
5ワイヤーは直接溶接できます
7ピン磁気コネクタのパラメータ:
|
名前 |
7ピンの磁気コネクタ |
|
ピン |
7ピンまたはカスタマイズ |
|
ピッチ |
2.20mm |
|
タイプ |
DIP |
|
ポゴ・ピン |
青銅 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
マグネット |
ネオジウム鉄ボロン |
|
マグネット級 |
N52 (必須) |
|
磁気力 |
450g |
|
スプリングフォース |
80g±20g,at について1.0mm 働くストルク |
|
メカニカルライフ |
5000 サイクル ミン.. |
|
流動 |
3A について |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
High電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |

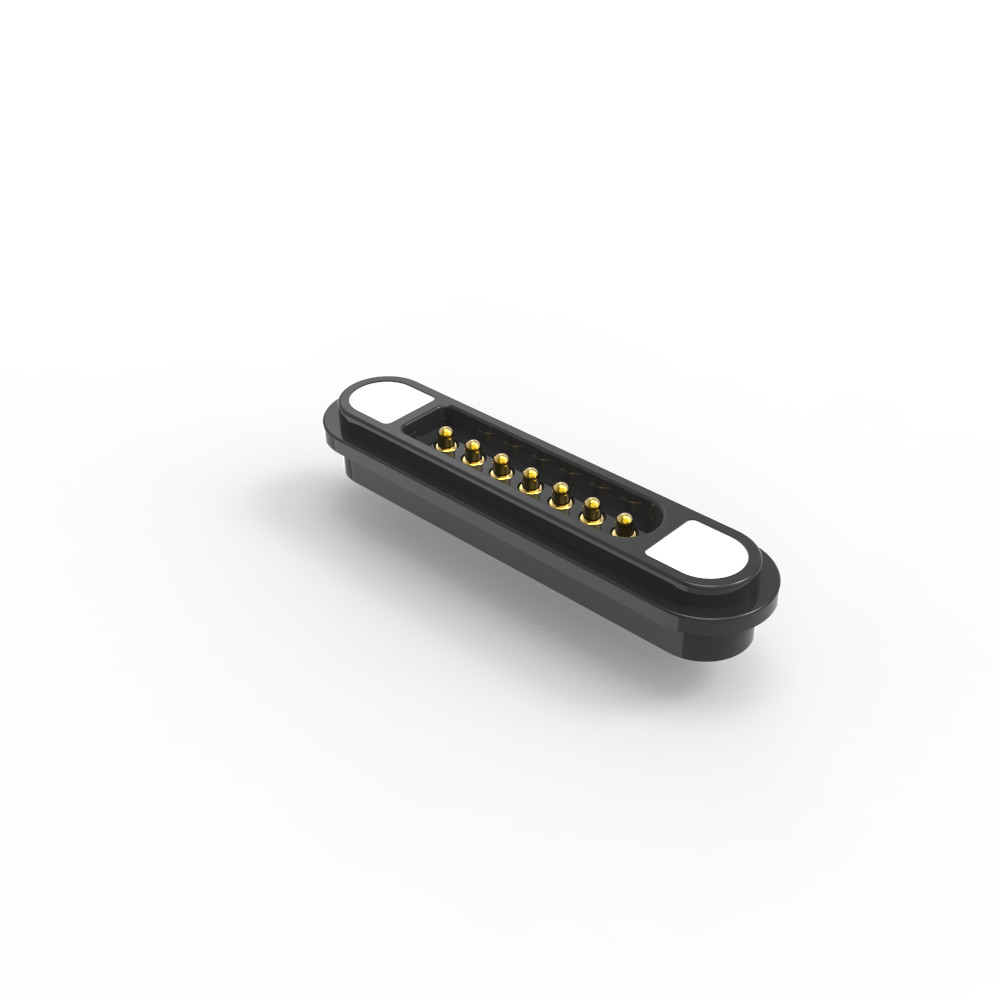

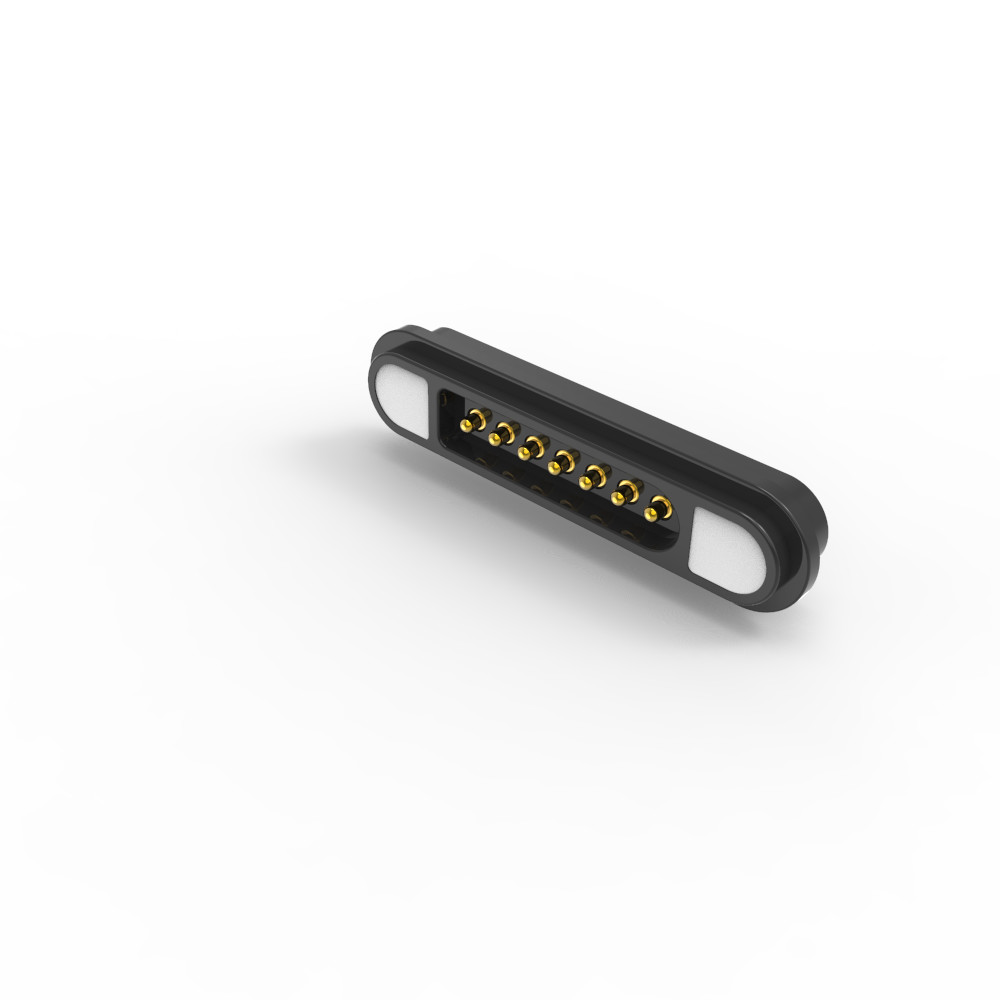

7ピンの男性磁気コネクタ

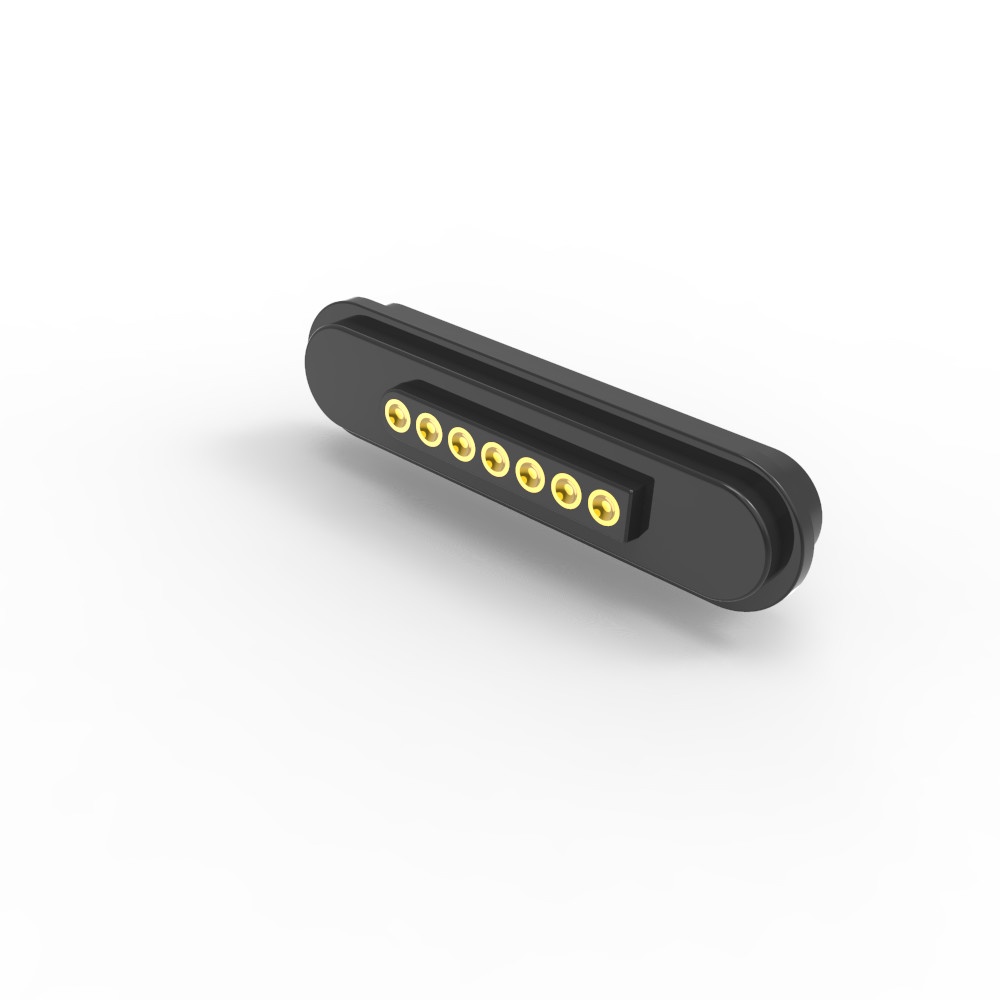

7ピンの女性磁気コネクタ:
推奨されたPCBレイアウト:
配置の許容:±0.05mm
UPE社の競争優位性
1高技術生産
高品質な製品のために 先進的な製造技術を使用します
2システム管理システム
精簡化されたプロセスにより 生産の効率性と一貫性が確保されます
3ISO 9001 認証
国際的な品質管理基準へのコミットメントを示します.
4RoHS 準拠
すべての製品は,環境と安全基準を保証する,危険物質の制限 (RoHS) 規制を満たしています.
5開発の時間短さ
プロトタイプと生産サイクルを速くし,より迅速な市場配送を可能にします
6競争力のある価格と安定した品質
信頼性を損なうことなく 費用対効果の高いソリューション
なぜ顧客は我々を選びますか?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
7製品環境基準
磁気コネクタの適用:
デザインサービスを提供できます
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
