| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | 2ピンのスプリング付きコンタクトポゴピン |
| ドキュメント: | H0152YTUPE.pdf |
| 最小注文数量: | 1000 |
| 価格: | $2-$5 |
| パッケージの詳細: | バスケットの包装 |
| 受渡し時間: | 7~10 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 52ピンポゴピンコネクタ | 材料: | C3604,SUS304,PA9T |
|---|---|---|---|
| ピン番号: | 52ピン | 表面処理: | 黄金塗装 |
| 厚さ: | 5u" | 適用する: | HP45 プリンタ カートリッジ |
| 接触抵抗: | 作業高度で最大50mΩ | 塩噴霧試験: | 48H |
| ハイライト: | プリンターカートリッジ ポゴピンコネクタ,ポゴ・ピン・コネクタ カスタマイズ,スプリングピンコネクタ 52ピン |
||

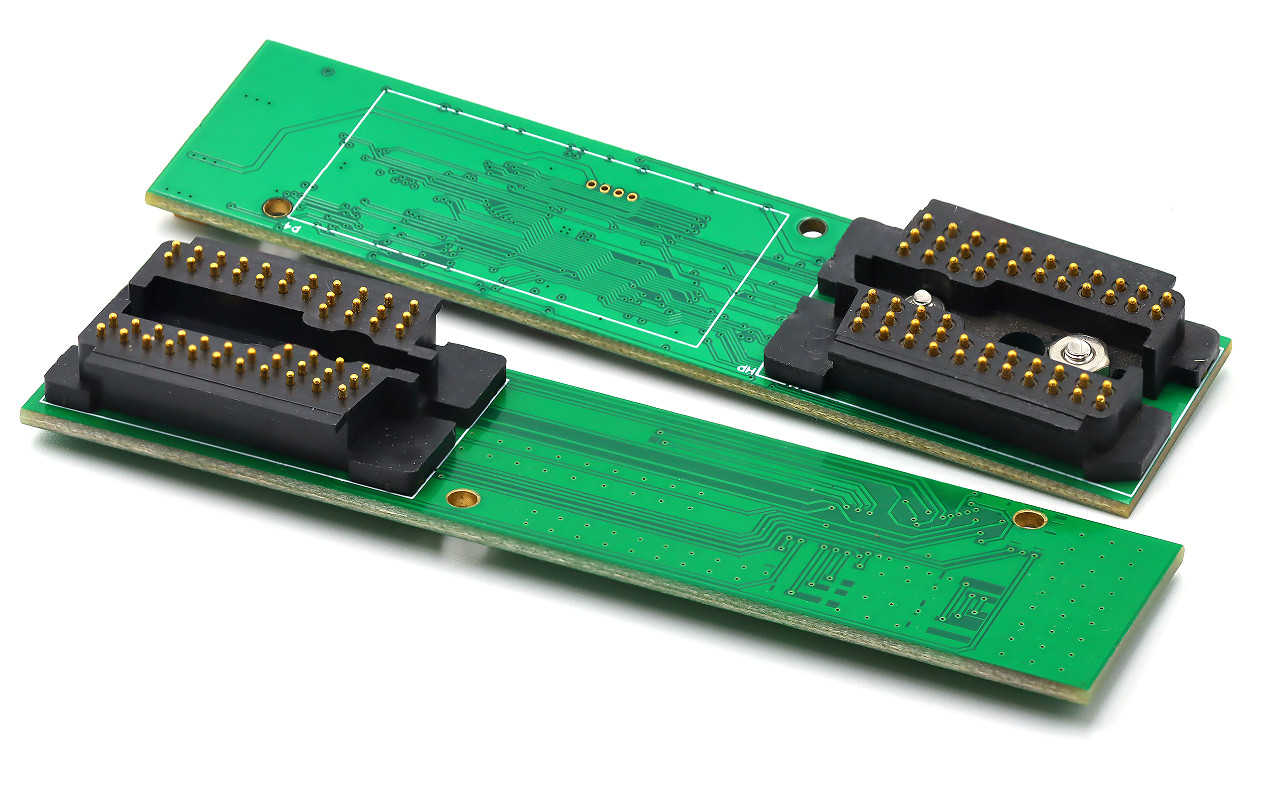

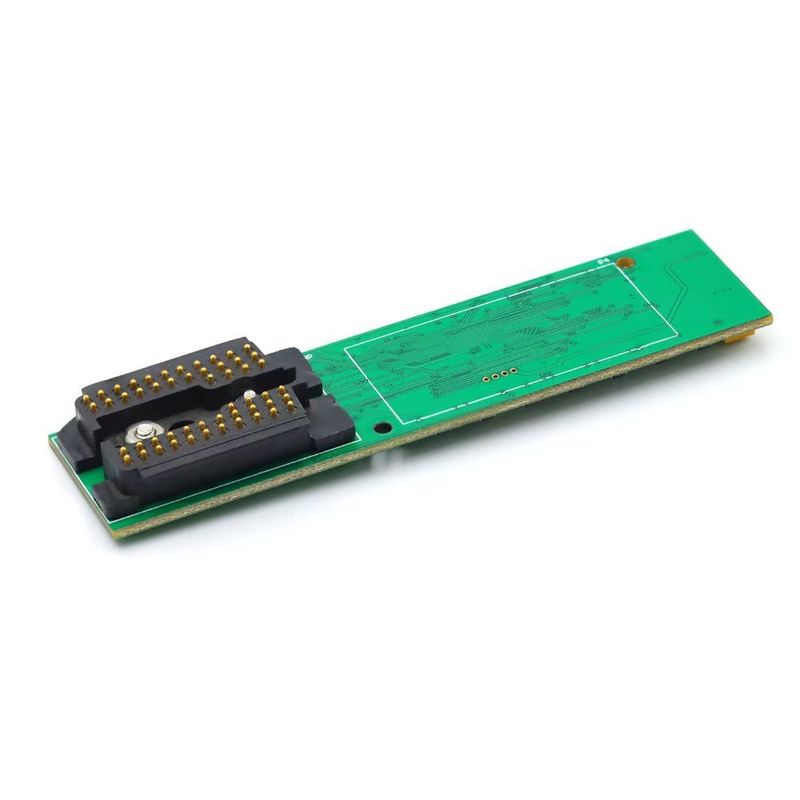

プリントカートリッジ用のPCB付き 52ピンHP45ポゴピンコネクタ
52ピンHP45ポゴピンコネクタは,3つの部品で構成されています.それぞれプラスチック,ピン,スプリングです.
52ピンのHP45スプリング式コネクターは,特にHP45プリンタヘッドでインクジェット印刷システムで一般的に使用されます.このコネクターは,スプリング式ポゴピンを介してプリンタヘッドとインターフェースになります.信頼性の高い電気接触を保証する.
プラスチック
材料:パイ9T
色:ブラック
ピン
材料:C3604
黄金化:5u"
春
1両端は閉ざされた方角で
2包装の処理中に禁止されています配送業者から 双 Spring を用意しました
310回前後で測定される. 試料は,
4. スプリングを10倍のスケールゲージで検査し,ワイヤの表面に損傷がないこと.
両端の切断位置のバースは,スプリングの外径を超えてはならない
5供給者は,スプリング材料から磁気特性を何らかの装置で取り除き,梱包中に包装袋に空気で満たす.
6RoHS&HFの製品です
|
春のデータ |
|
|
材料 |
SUS304 |
|
線直径 |
0.16mm (±0.010)) |
|
外径 |
1.11mm (+0.02/-0)02 |
|
総回転 |
15 |
|
アクティブターン |
11 |
|
弾性 |
71600 G ((N/mm2) |
|
耐久性 |
10,000サイクル ((分) |
|
塗装された表面 |
W/0 |
|
金属塗装 |
5u" |
プラスチックサイズ
ピンサイズ
スプリングサイズ
UPE ポゴピンコネクタの利点
ポゴピンコネクタは,スプリングピンまたはポゴピンとして知られ,いくつかの利点があります:
信頼性:CLIP技術を使用したUPEポゴピンは,振動や機械ショックにさらされる環境でも一貫して信頼性の高い電気接続を提供します.
コンパクトデザイン:小さくて狭いスペースに収まるので 現代のコンパクトな電子機器に最適です
柔軟性ポゴピンは表面の変化に適応し,交配表面が完璧に並べられていない場合でも安定した接続を保証します
使いやすさ簡単に設置し メンテナンスできます
耐久性:耐久性 を 高め て 耐える よう 設計 さ れ て い ます
私たちの利点とあなたの選択:
.UPEプロのカスタマイズされた高電流ポゴピン 15A-30Aシリーズで,大量生産されています.
.UPEは1.27mmまで発達した2.0mm 2.54mm ピッチ標準男性と女性 2pin-40pin PogoピンコネクタとSMT / DIP / 右角 / 溶接カップ.
.ポゴ・ピン・ライフ・テスト 最大1000万回
.すべての製品は HF,RoHS REACH 標準を通過できます
.商品の配送前に100%電気テストレポートを提供.
.オーダーメイドの様々な形が用意されています 小型の構造と高電流です
なぜ顧客はUPE?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
参照のためにパーソナライズされたポゴピンコネクタの一部:
ポゴ・ピン・コネクタの適用分野:
梱包と輸送
疑問は union@upetech.net に送信してください
