| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | LBC0171A |
| ドキュメント: | LBC0171A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $0.8-$3 |
| パッケージの詳細: | 1000pcs/PEバッグ (顧客の要求に応じて) |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | ポゴピンコネクタ | タイプ: | 右角 |
|---|---|---|---|
| 材料: | C3604,C3602,SUS304,THN | スプリングフォース: | 70g+/-20g 0.8mm の動作筋で |
| フルストーク: | 1.0mm | 電流と電圧: | DC12V,1A |
| 接触抵抗: | 作業高度で最大50mΩ | 塩噴霧試験: | 48H |
| プロダクト実用温度: | 260°C±5°C 20秒±2秒 | 製品使用環境:: | 80°C~130°C (実験室での検査) |
| ハイライト: | 男性と女性のポゴピン接続器,ポゴ・ピン・コネクタ 2.5mm ピッチ,スプリング式ピンコネクタ 右角 |
||

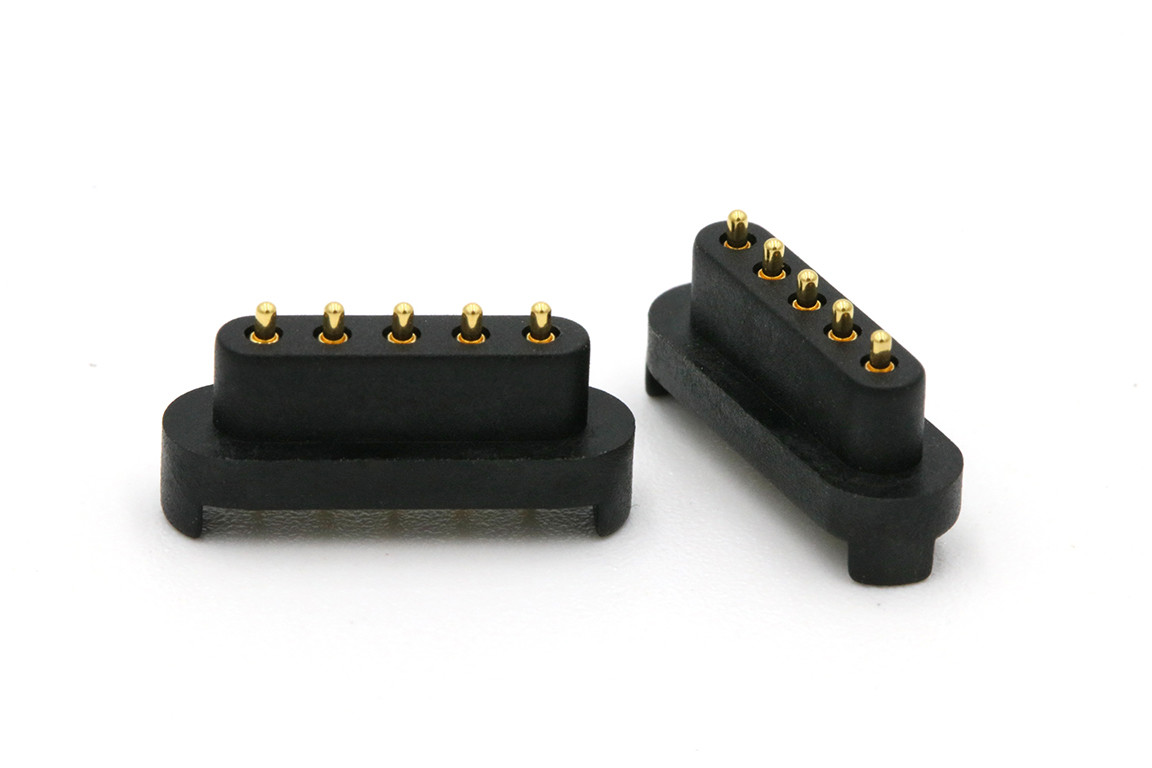

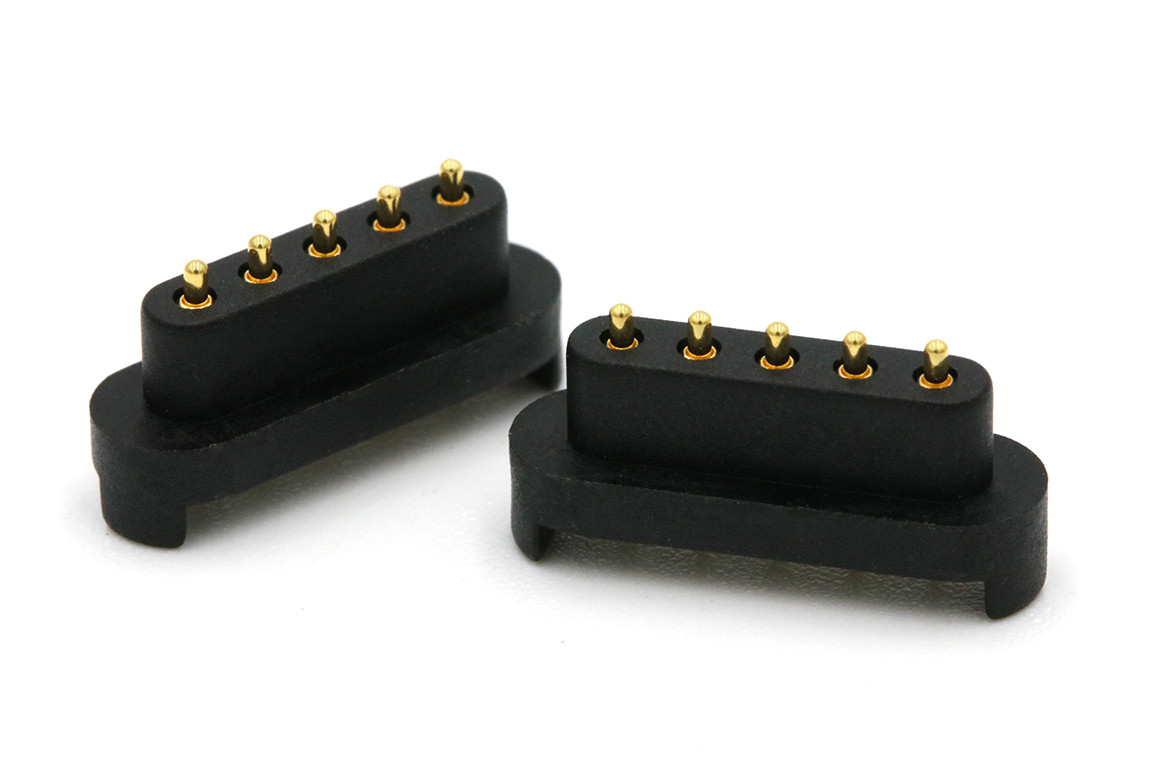

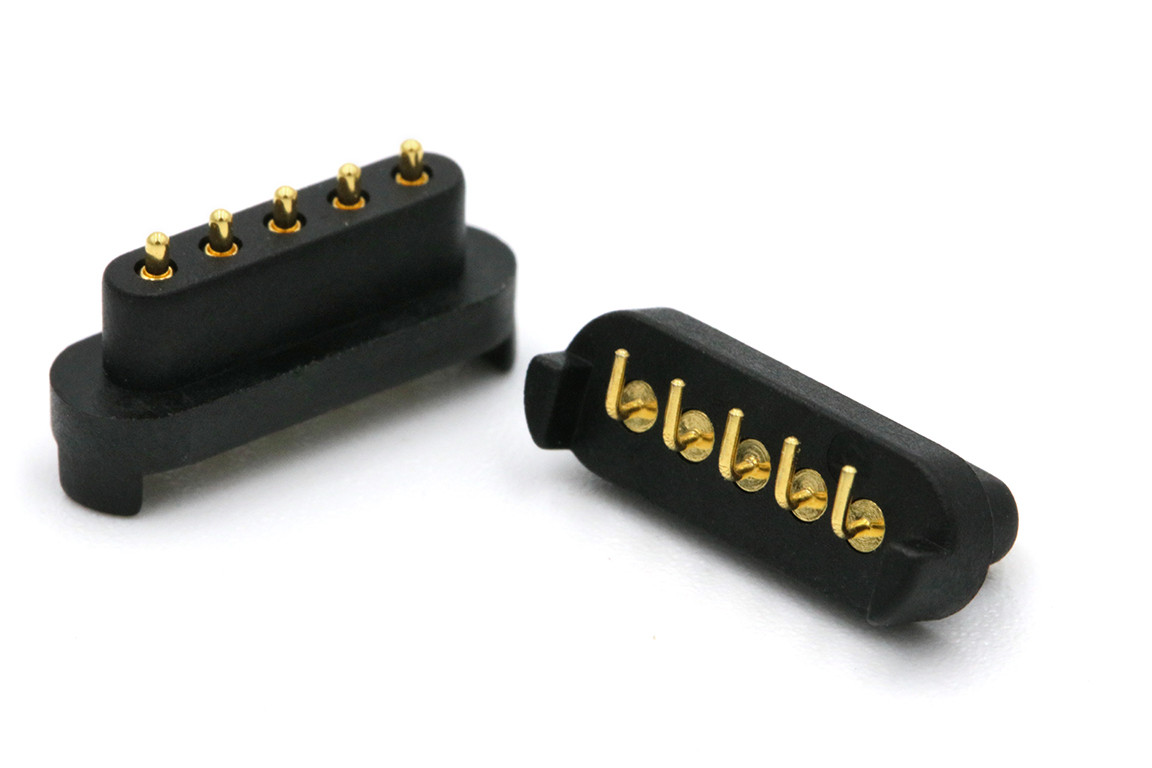

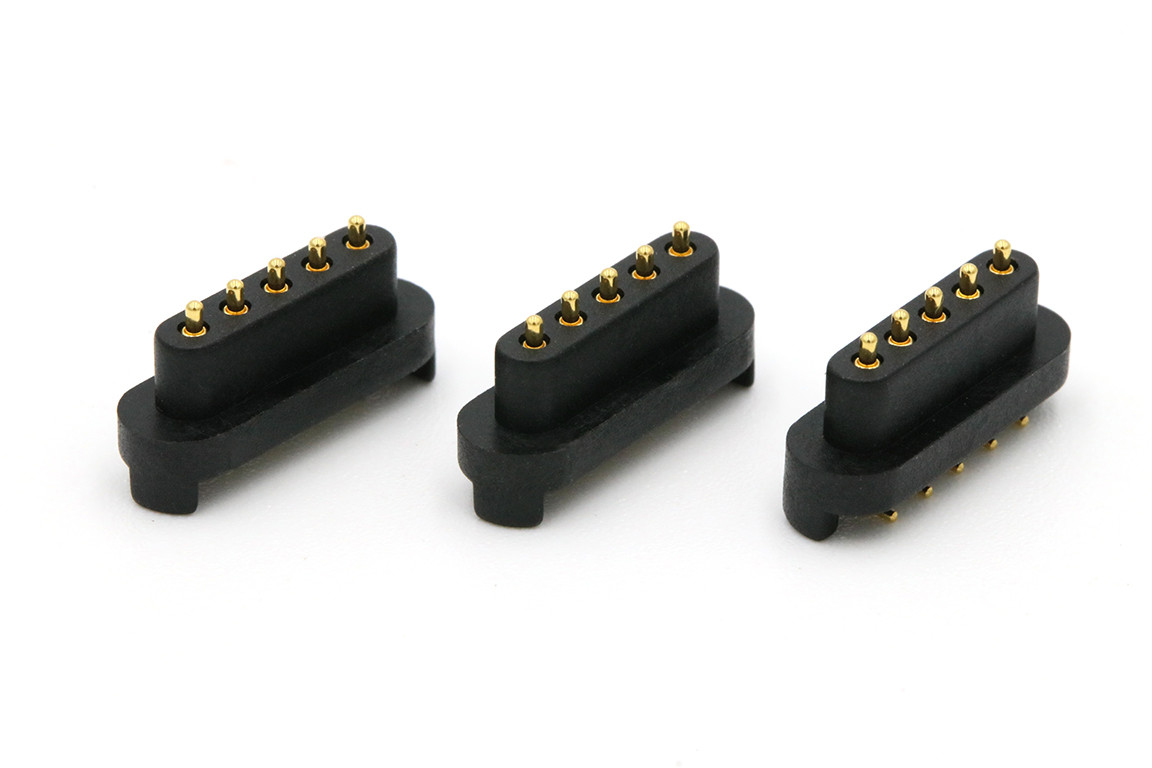

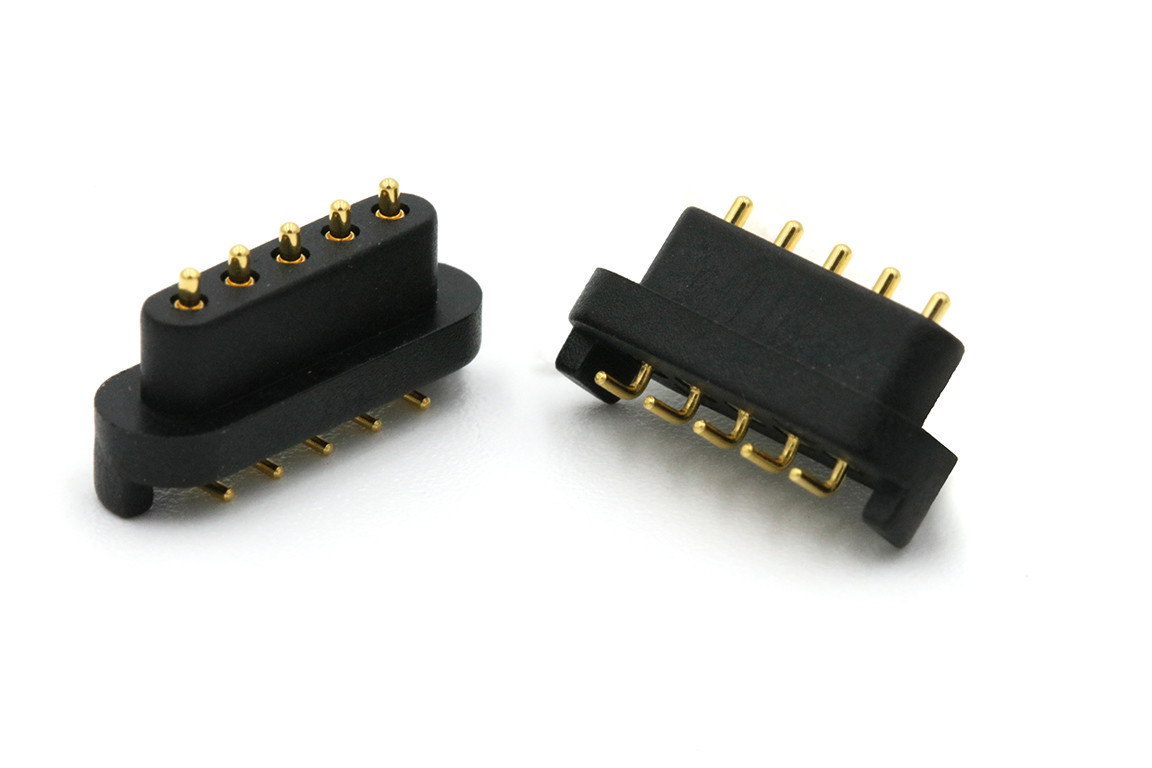

HTN 男性と女性の2.5mmピッチ 右角ポゴピン スプリングロード接続器
ポゴピン (Pogo Pin) は,携帯電話やその他の電子製品に使用される精密コネクタである.
様々な電子製品に広く使用され,信号伝送接続に役割を果たします.
ポゴピンは,精密機器でニットし,プレスした後,針の軸,スプリング,針管の3つの基本構成要素から形成されたスプリング探査機の一種です.精密なスプリング構造を内側で.ポゴピンは,さまざまな用途に応じて異なる外観を持っています.表面コーティングは,一般的に黄金塗装されています.これは,抗腐食機能,機械的特性,電気特性など
形状構造は:平底型,プラグプレート型,折りたたみ型,二重針軸,糸型,溶接線型,側穴型などに分かれています.内部構造は以下に分かれています.バックドリリングタイプ丸いボール,穴の種類,尾栓の種類,ダブルヘッドの種類など
プレート選択:正規のゴールドプレート,ニッケルプレートなど.電流範囲:正規0.5-3A,高電流5-30A.移動範囲:スプリングの圧縮ストロークを指します.
ポゴ ピン 接続器 の 利点
ポゴピンコネクタは,スプリングピンまたはポゴピンとして知られ,いくつかの利点があります:
* 信頼性
* コンパクトなデザイン
* 柔軟性
* 使いやすさ
* 耐久性
2.5MMピッチ 右角 ポゴピン スプリング・ロード・コネクタ パラメーターリスト
|
隔熱器
|
黒 HTN+30%GF UL94 V-0
|
|
スプンジャー
|
C3604,60~100u 以上の5u Auを塗装する
|
|
バレル
|
C3602,60~100u 以上の5u Auを塗装する
|
|
春
|
SUS304 塗装 1u·Min Au
|
|
スプリングフォース
|
70g+/-20g 0.8mm の動作筋で
|
|
フルストーク
|
1.0mm
|
|
機械試験
|
10000サイクル ミニ
|
|
定数電流
|
1A マックス
|
|
電圧 |
DC 12V |
|
接触抵抗 |
最大50ミリオーム
|
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
|
ROHSまたはREACHに準拠する製品 最適な使用を保証するために,作業高度に基づいて操作してください.エンジニアリング図面に基づいて,最大許容圧縮を超えてはならない. |
|
2.5MM ピッチ 右角 ポゴピン スプリング 装填式接続 図面 サイズ:
私たちの利点とあなたの選択:
* UPEプロのカスタマイズされた高電流ポゴピン 15A-30Aシリーズで,大量生産されています.
* 1.27mm の UPE が開発されました2.0mm 2.54mm ピッチ標準男性と女性 2pin-40pin PogoピンコネクタとSMT / DIP / 右角 / 溶接カップ.
* ポゴ・ピン・ライフ・テスト 最大1000万回
*すべての製品はHF,RoHS REACH標準を通過することができます.
* 商品の配送前に100%電気テストレポートを提供.
*オーダーメイドの様々な形が用意されています 小型の構造と高電流です
サービスアイデア:
1顧客にカスタマイズされた 小規模で 多種多様な ワンストップサービスを提供することにコミットしています
2迅速な対応と効果的なコミュニケーション,洗練されたサービス
3ISO 9001とERPシステムの厳格な実施,品質と標準的な生産制御に厳格に準拠した材料の供給.
4無料デザイン サポートサンプル 品質は安全で信頼性があり 価格も競争力があります
なぜ顧客はUPE?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
ポゴ・ピン・コネクタの適用分野:
注文する方法
* 図面やサンプルを送信します
*我々のプロのエンジニアリングチームは 評価を行います
♪ 図面を撮って 試料を送る
試料をテストして承認して 50%預金して注文する
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
