| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VIC1202A /VIC1202B について |
| ドキュメント: | VIC1202A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気接続器 | 材料: | THN,ブラス,SUS304,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| 流動: | 5.0A | Volatge: | 12V |
| 磁力: | 600g | メカニカルライフ: | 50000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 塩噴霧試験: | 48H |
| ハイライト: | 6 ピンの磁気接続器,磁気コネクタ 5A,5A 右角ポゴピン接続器 |
||

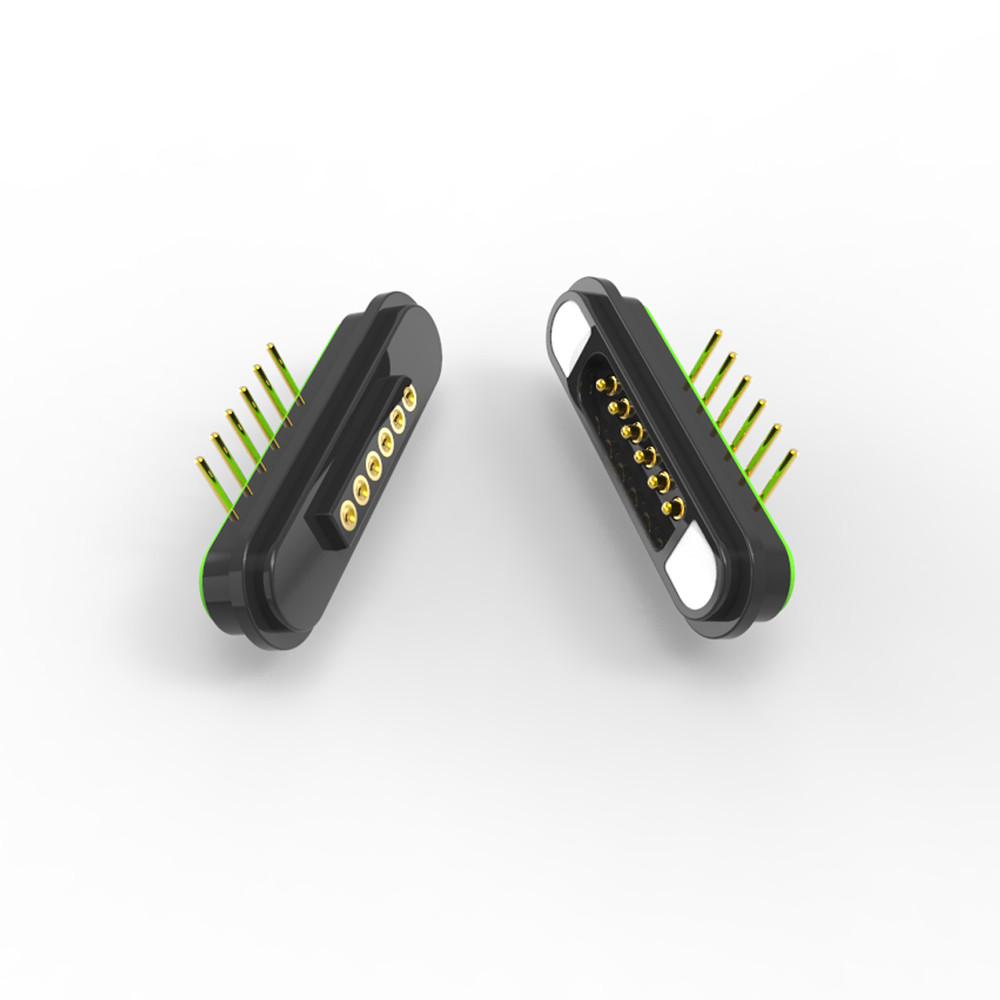

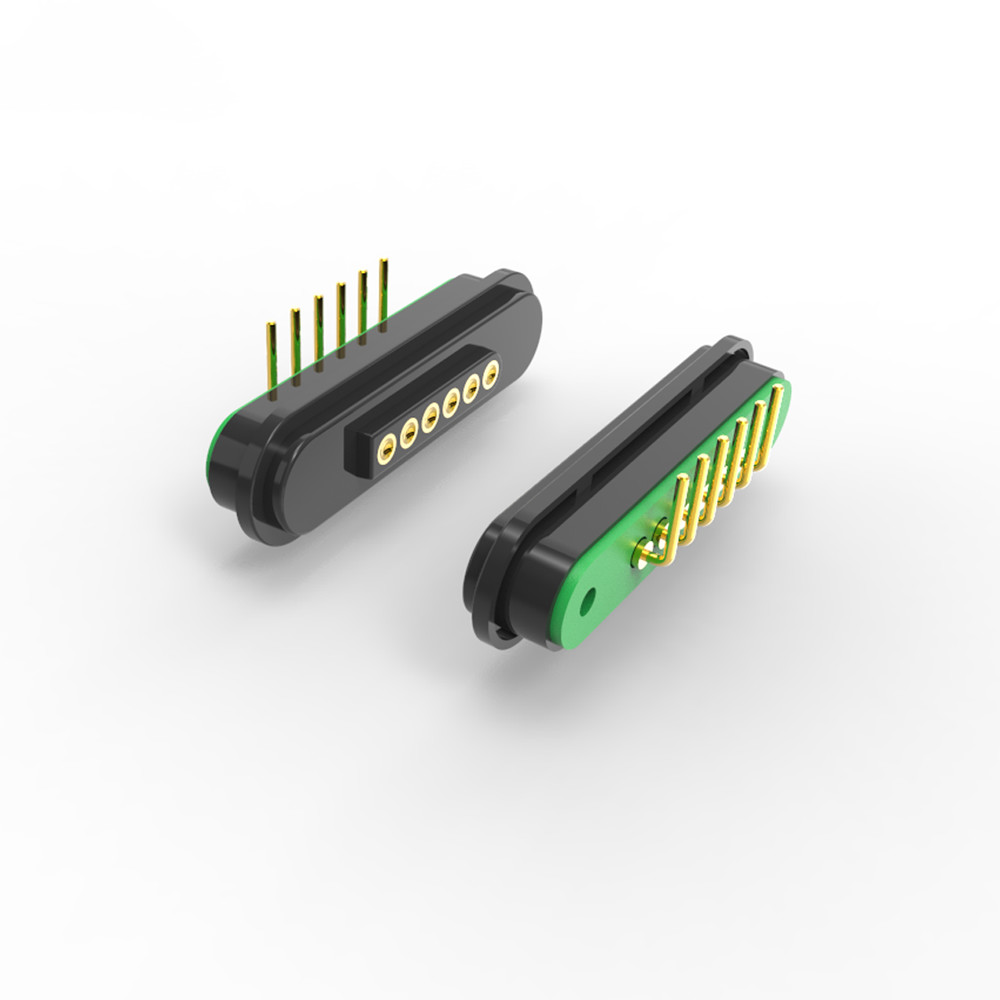

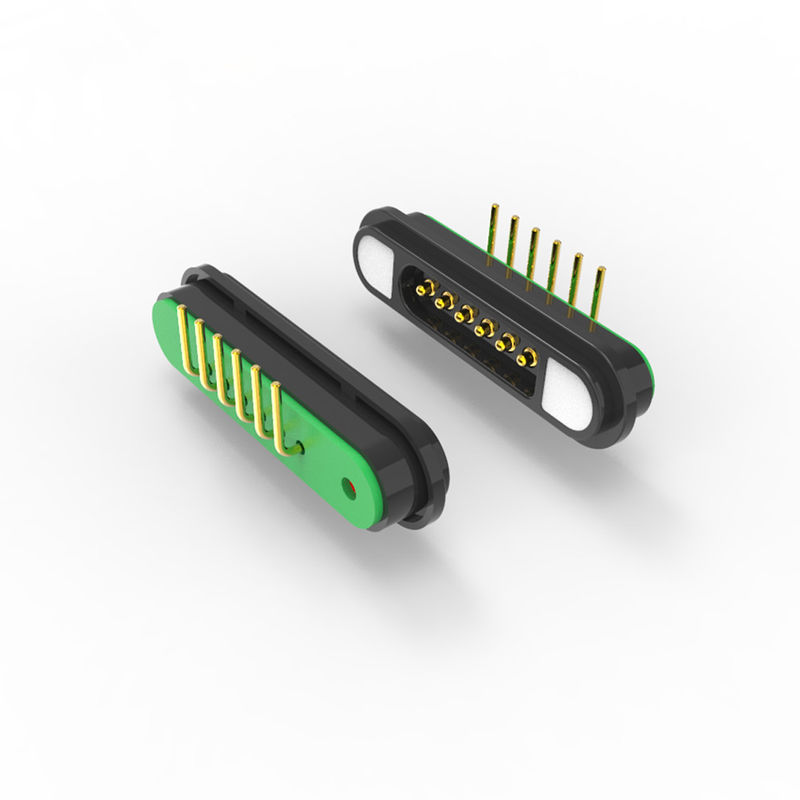

5A 6ピンの男性と女性の右角磁気接続器で,女性のピンが凸の表面です.
*金塗装,HTNハウジング,NdFeB磁石,12V/5A,UL94V-0*
直角設計: コンパクトデバイスにPCBを設置するスペースを節約します.
6ピンの配置: 電源 (12V/5A) + データ信号に対応する.
強い磁気結合: ≥600Gの保持力 (NdFeB磁石)
高耐久性:50000以上の交尾サイクル UL94 V-0 耐火性
短路防止設計明確な極度マークが付いています
|
構成要素 |
仕様 |
|
連絡先 |
6ピン (男性/女性),金付の青銅ベース (≤50mΩ抵抗). |
|
住宅 |
HTN + 30%のフィルラー UL94 V-0ブラック (高温耐性) |
|
マグネット |
NdFeB (ネオジウム) 選択エポキシコーティング (48h塩噴霧試験に合格) |
|
パラメータ |
価値 |
|
スプリング・フォース (ピンあたり) |
80g ± 20g @ 1.0mm 傾き |
|
磁気力 |
≥600G (男性と女性の接着性) |
|
定位電圧 |
12V DC |
|
現在の格付け |
3A連続 / 4Aピーク |
|
接触抵抗 |
ピンあたり ≤50mΩ |
|
動作温度 |
-30°Cから+85°C |
5ピンのメスコネクタの技術図 (主要寸法):
5Pin 女性磁気コネクタ 技術図 (キーサイズ):
なぜUPEを選んだのか:
試作を迅速に: サンプルについては3~5日
費用対効果: 競争力のあるMOQ価格
品質保証:100%自動化テスト
ハイテク生産精密エンジニアリング
体系的な品質管理一貫した性能のために
磁気コネクタの利点:
1) 自動吸着接続経験; 操作が簡単;
2) 装置を簡単に取り除くために磁気インターフェースを使用します.
3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.
4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.
5) 高電流 (3A-20A) をサポートし,より速く充電する.
6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.
8) 製品形を合わせた形,製品の販売ポイントを向上させる
磁石の位置,磁石の使用,構造を区別する
方向性 (ユーザー向けで使いやすい)
10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);
11) 開発時間は短く,カスタマイズするための低コストの模具です.
信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0
磁気コネクタの適用:
注文する方法
* 図面やサンプルを送信します
*我々のプロのエンジニアリングチームは 評価を行います
♪ 図面を撮って 試料を送る
試料をテストして承認して 50%預金して注文する
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
