| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VID0063A / VIC0750B |
| ドキュメント: | VID0063A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気ケーブル接続器 | 材料: | THN,ブラス,SUS304,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| 流動: | 3.0A | Volatge: | 12V |
| 磁力: | 550g | メカニカルライフ: | 50000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 塩噴霧試験: | 48H |
| 色: | ブラック | ||
| ハイライト: | スプリングロード磁気ケーブルコネクター,5ピン磁気データコネクタ,磁気データコネクタ 黒 |
||

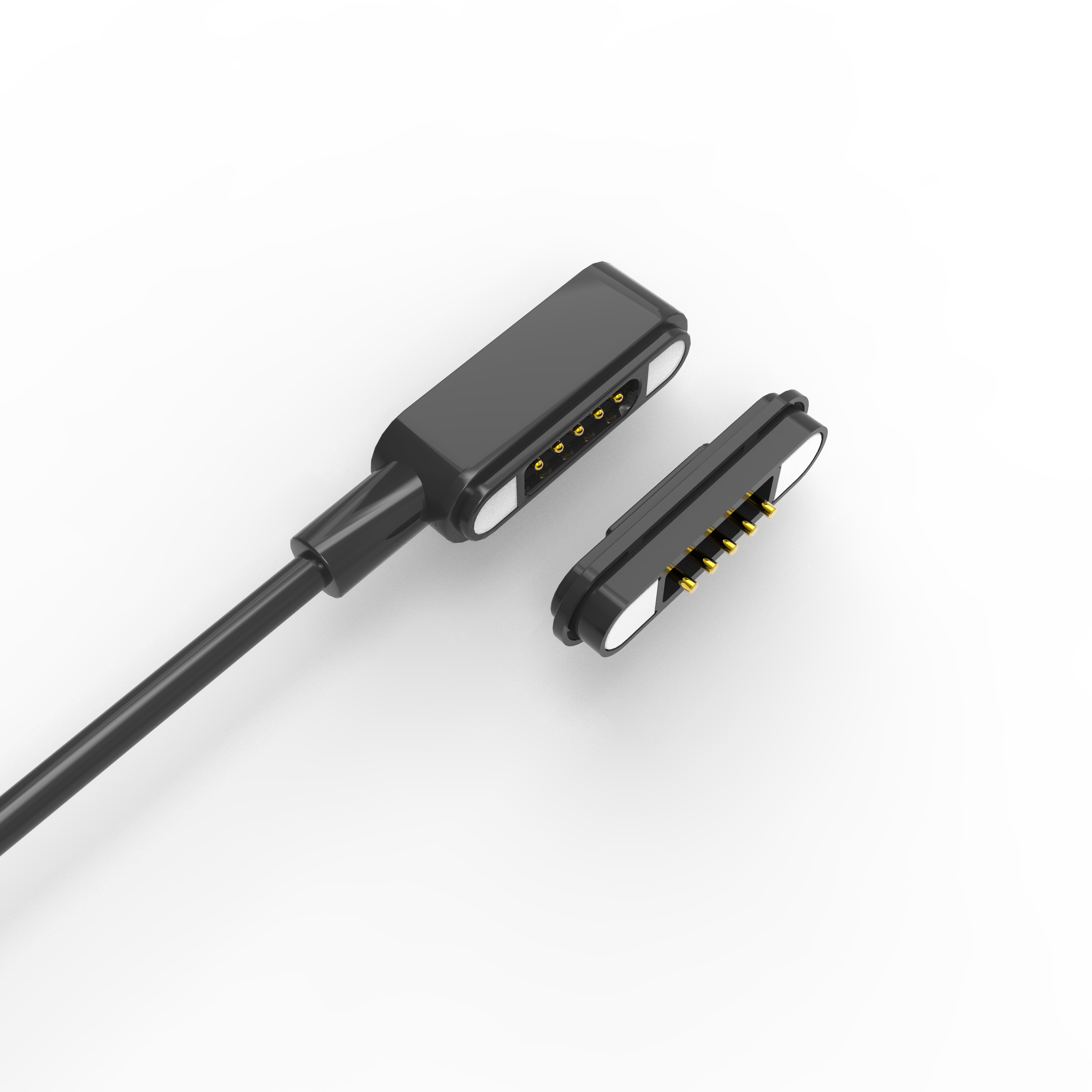

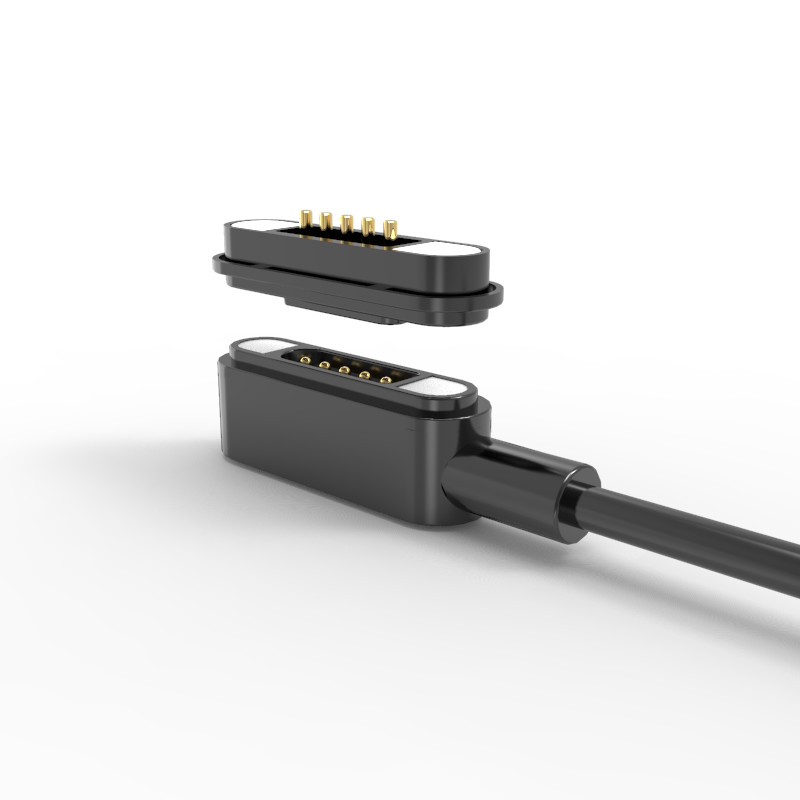

磁気ケーブルコネクタ ポゴ 5ピンコネクタ 春装コネクタ
1材料と建設
ポゴピン: 青銅,金塗り表面 (低接触抵抗と腐食耐性を保証する).
USBコネクター:耐久性や遮蔽のためにステンレス鋼殻 (USB2.0)
住宅:HTN (高温ナイロン) + 30%のフィルラー, UL94 V-0 格付け (炎阻害性,高温に耐える)
外部のカビ (関節):黒色 TPE 80A (柔軟で磨き耐性のある熱塑性エラストーマー)
ケーブルオーダーダース3.5mm,4コア
赤と黒: 65本 × 0.08mm (チンの銅,電流容量が大きい).
ホワイト&グリーン: 16本の糸 × 0.08mm (データ/信号用の可能性のある,スチール付銅)
断熱装置:黒いTPEコーティング(柔軟で耐久性がある)
スプリングフォース: 作業高度1.0mmで80g ± 20g (安定した接触圧を保証)
磁気粘着力:>550G (安全な男性/女性ドッキング)
使用寿命: 5万回以上 (耐久性が高い)
セキュリティ機能: 短回路防止設計と正規の調整のための極度マーク
定位電圧: 12V DC
現在の格付け:
連続: 3.0A
ピーク (一時): 最大4.0A
接触抵抗: ≤50mΩ (低電力損失)
適合性: RoHS & REACH (環境に優しい)
モジュール式電子:ウェアラブル,IoTデバイス,取り外すセンサー
PCB接続:ボードに溶接またはオーバーモールド
USB対応システム:USB2によるデータと電源供給 (12V/3A) を組み合わせる.0.
高信頼性の用途:自動車,医療,工業機器 (UL94 V-0と50kサイクル寿命のおかげで).
5ピンの磁気コネクタ パラメーター:
|
名前 |
5ピンの磁気コネクタ |
|
タイプ |
DIP |
|
ピン |
5ピンまたはカスタマイズ |
|
ピッチ |
2.20mm |
|
ポゴ・ピン |
青銅 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
磁気力 |
550g |
|
スプリングフォース |
80g±20g,at について1.0mm 働くストルク |
|
メカニカルライフ |
50サイクルの時間 |
|
流動 |
3.0A について |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
高電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
48H |
|
レイアウトの許容度 |
±0.05mm |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |

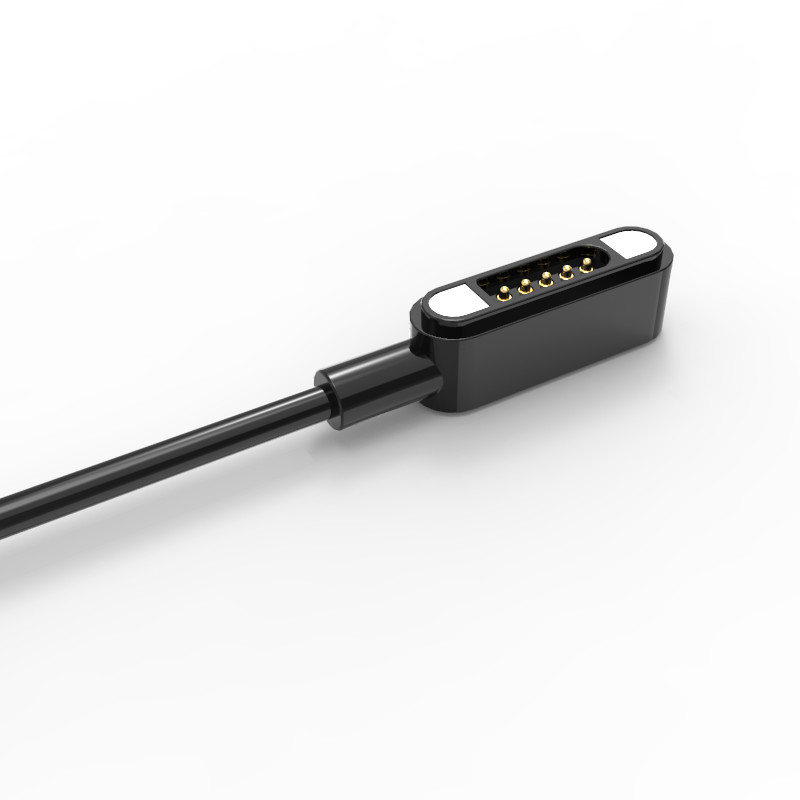

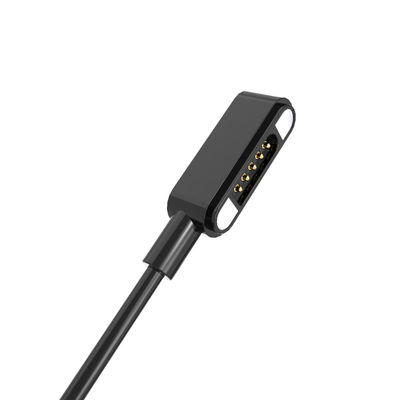

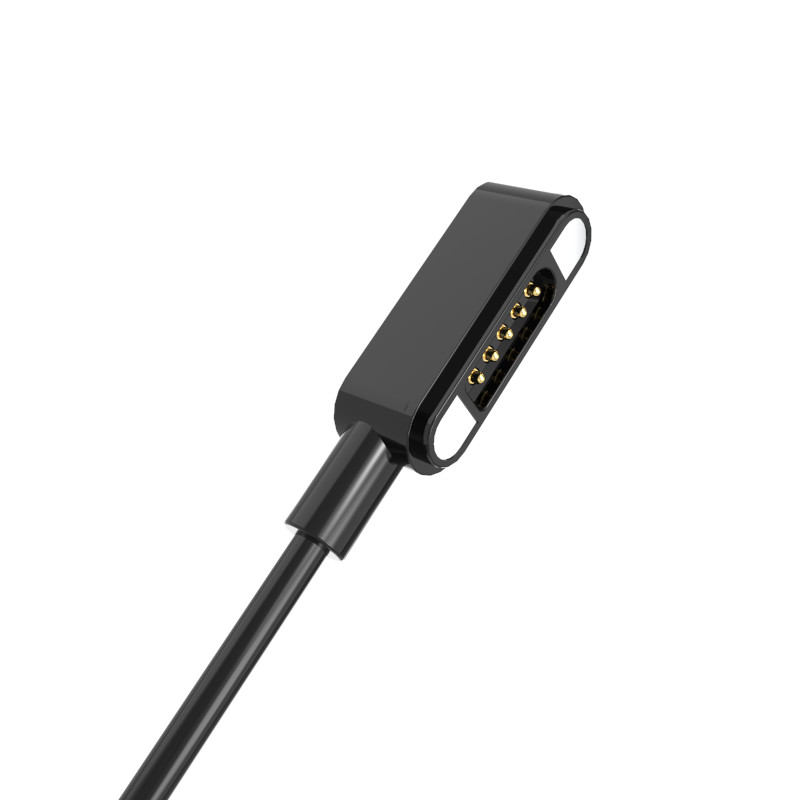

5Pin 男性ケーブルコネクタ 技術図:
5Pin 女性磁気コネクタ 技術図 (キーサイズ):
注文する方法
* 図面やサンプルを送信します
*我々のプロのエンジニアリングチームは 評価を行います
♪ 図面を撮って 試料を送る
試料をテストして承認して 50%預金して注文する
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
