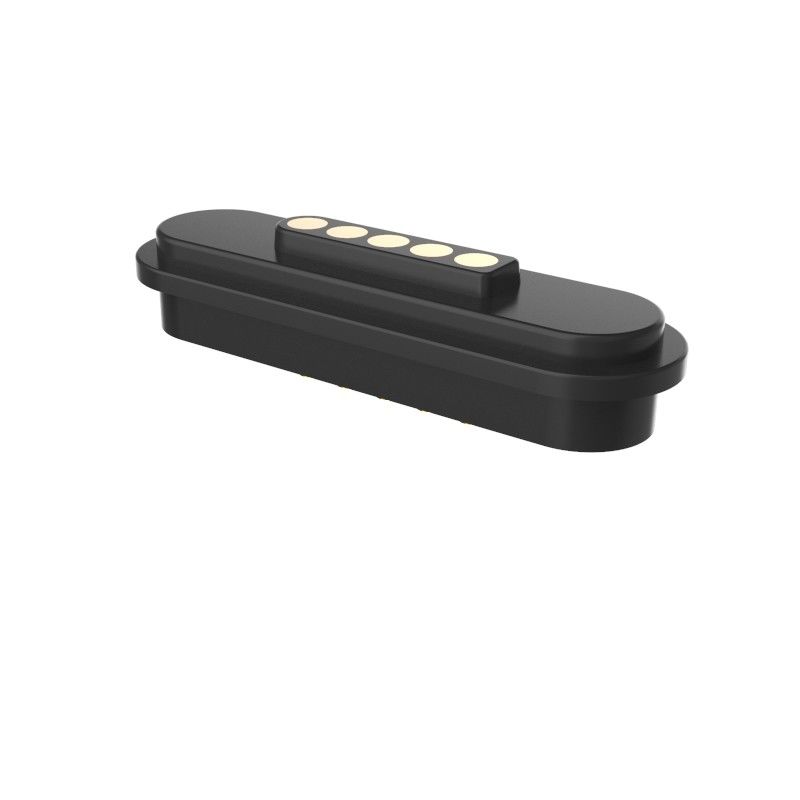

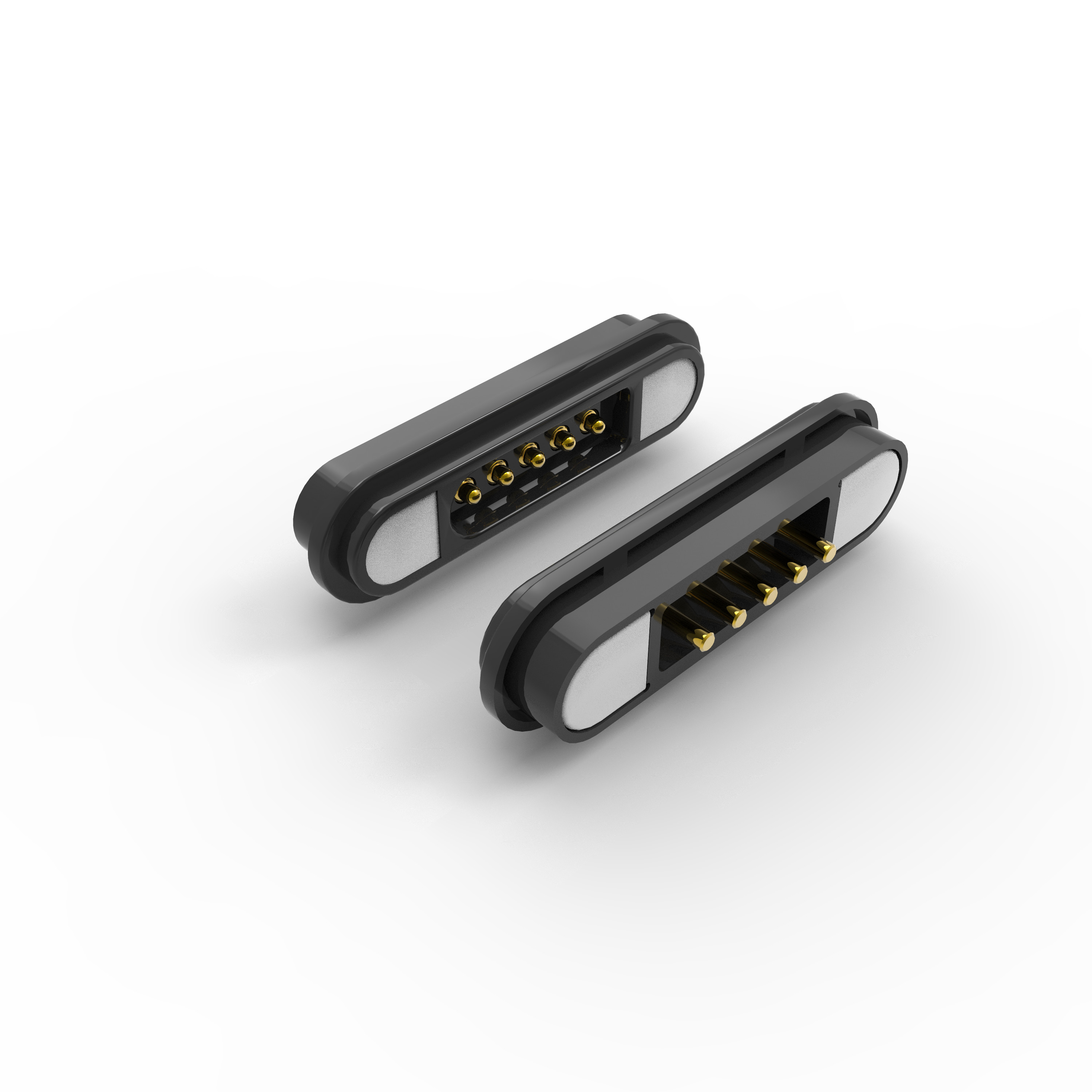

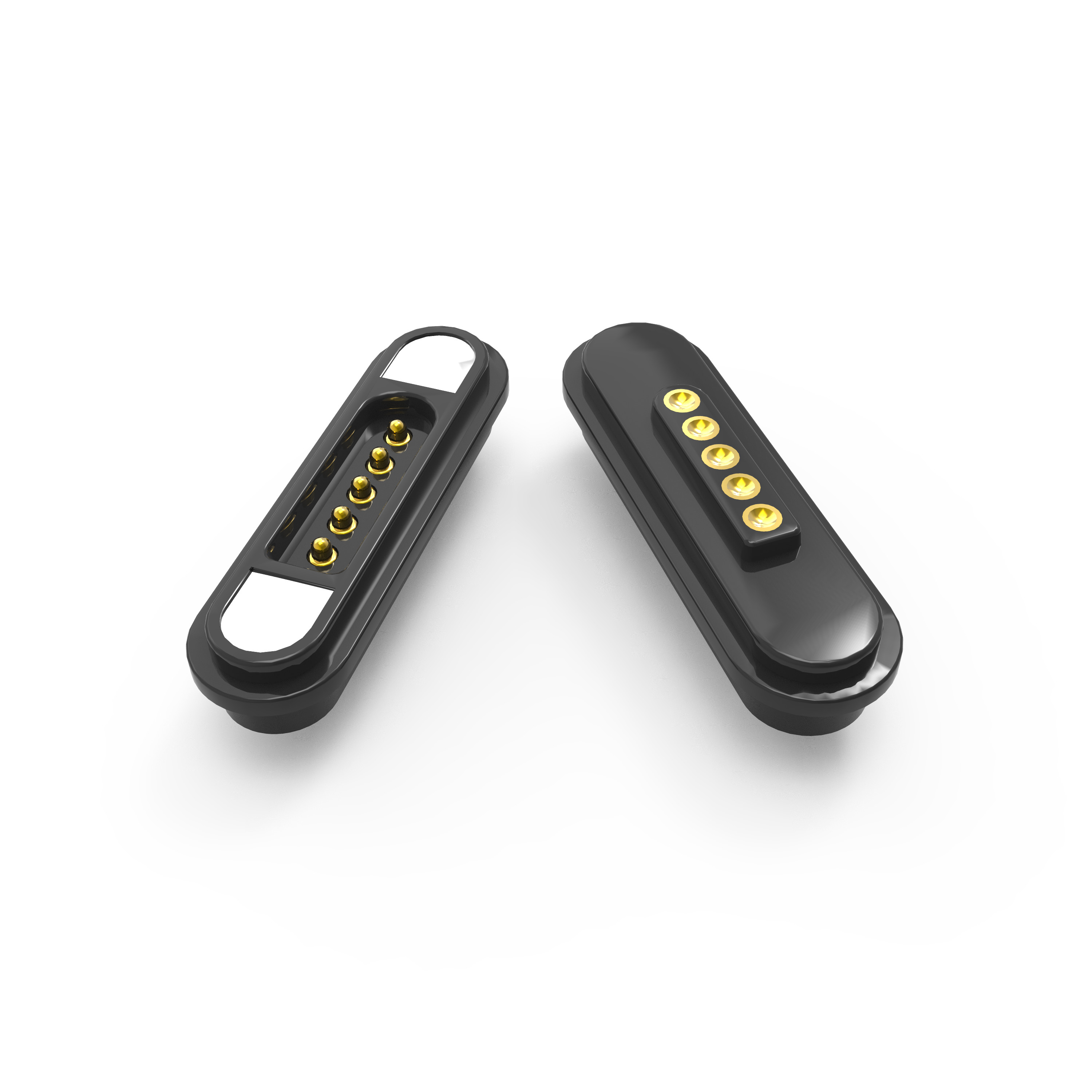

12V 5ピン磁気コネクタ DIP 男性と女性の磁気コネクタ 3A

5ピンのDIP磁気コネクタ 3A 男性と女性の電源充電端末

この製品は,磁気ドッキングコネクタと黄金で覆われた銅の針接触,HTN プラスチックの箱, そしてネオジム磁石安全な固定のために.下記は,その主要な特徴と仕様の構造的分解です:

1材料と建設

ポゴ・ピン腐食耐性と良好な伝導性のために金付銅 (黄色の金属の針部分)

プラスチックの箱: HTN (高温ナイロン) + 30%のフィラーUL94 V-0 グレード (炎阻害,自滅)黒い色で高温耐性がある

マグネット:ネオジウム鉄ボロン (NdFeB) 永久磁石(高磁気強度)

腐食耐性のためのエポキシ樹脂コーティング (48時間の塩噴霧試験に合格)

2メカニカルプロパティ

スプリングフォース: 作業高度1.0mmで80g ± 20g

ドッキング磁気力:>600g(男性と女性の強い絆を保証する)

奉仕 生活:50交尾サイクル000回以上(繰り返し使用するには耐久性があります)

短回路防止設計: 事故による電気ショックを防ぐ.

極性マーク: 正確な電気方向の明確な識別

3電気特性

定位電圧:12V DC.

連続流:3.0A.

接触抵抗:≤50mΩ(効率的な電源転送のための低インペデンス)

高電圧テスト:AC 1000V / DC 1000V, 0.5mA に3秒(隔熱の整合性を保証する)

4環境とコンプライアンス

RoHS & REACH に準拠する(危険物質を含まない)

燃焼率: UL94 V-0 (厳格な安全要件に対応する)

5申請について

この磁気コネクタは

1. PCB溶接:回路板のプラグインマウント

2. オーバーモールディング/コーティング: 溶接後の封装と互換性がある.

3. ターミナル接続: ケーブル端末とインタフェースできます.

4. インジェクション 鋳造: 鋳造組成に適しています.

5. 直線溶接: 手動でケーブルを固定できる.

なぜUPEを選んだのか:

.急速なプロトタイプ作成: サンプルについては3~5日

.費用対効果: 競争力のあるMOQ価格

.品質保証:100%自動化テスト

.高技術生産精密エンジニアリング

.体系的な品質管理一貫した性能のために

5ピンの磁気コネクタ パラメーター:

5ピンのメスコネクタの技術図 (主要寸法):

5Pin 女性磁気コネクタ 技術図 (キーサイズ):

磁気コネクタの利点:

1) 自動吸着接続経験; 操作が簡単;

2) 装置を簡単に取り除くために磁気インターフェースを使用します.

3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.

4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.

5) 高電流 (3A-20A) をサポートし,より速く充電する.

6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.

8) 製品形を合わせた形,製品の販売ポイントを向上させる

磁石の位置,磁石の使用,構造を区別する

方向性 (ユーザー向けで使いやすい)

10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);

11) 開発時間は短く,カスタマイズするための低コストの模具です.

信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0

注文する方法
* 図面やサンプルを送信します

*我々のプロのエンジニアリングチームは 評価を行います

♪ 図面を撮って 試料を送る

試料をテストして承認して 50%預金して注文する

製品を作るのに

商品が完成したら チェックの写真を撮って 残りを支払う

* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます

支払期限:T/T,50%預金,50%残金

支払方法:T/T,PayPal,OCBC

サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日

生産時間:10-15 作業日

製造:アメリカ,ヨーロッパ,アジア,南アフリカ

取引期間:EXW

貨物:航空,海,急便

サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
